Inleiding

Dit document is een referentiegids voor het lokaliseren van de CAN-bus en capacitieve aansluitpunten in alle ondersteunde voertuigen.

Als u een bepaald voertuig niet kunt vinden, of als de locatie van de CAN-bus is gewijzigd of niet beschikbaar is, neem dan contact op met het ondersteuningsteam of het integratieteam.


Vrachtwagens

MAN TGA, TGL, TGM, TGS en TGX Euro 3-5

Locatie: Aan de passagierszijde van het voertuig, aan de linkerzijde van de zekeringkast. Zoek een connector met een gevlochten paar blauw/rode en blauw/witte draden.

document Image

document Imagedocument Image

MAN TGA, TGL, TGM, TGS Euro 6, MAN TGX Euro 6 (vóór 2019)

Locatie: Aan de passagierszijde van het voertuig, aan de linkerzijde van de zekeringkast. Zoek een zwarte connector met een gevlochten paar blauw/rode en blauw/witte draden.

document Image

document Image

MAN TGL, TGM Euro 6 (2020+)

Locatie: Achter het instrumentenpaneel. Zoek een blauwe connector en sluit deze aan op het gevlochten paar witte draden met de nummers 173-21 en 174-21.

document Image

document Image document Image

MAN TGX Euro 6 (2020+)

Locatie: Achter de zekeringkast. Zoek een bruine connector met het label XB.1366-2 en sluit deze aan op het gevlochten paar witte draden met de nummers 174-02 en 173-02.

document Image

document Image

Iveco Stralis en Eurocargo Euro 3-6

Locatie: Aan de passagierszijde van het voertuig, achter de zekeringkast. Zoek een zwarte kabel met twee groene en witte draden.

document Image

document Imagedocument Image

Iveco Stralis Euro 6 (2018+)

Locatie: Aan de passagierszijde van het voertuig, onder de zekeringkast. Zoek een witte en zwarte connector met een gevlochten paar oranje en witte draden.

document Image

document Imagedocument Image

Scania R, P, G Euro 3-6

Locatie: Aan de passagierszijde van het voertuig, achter de zekeringkast. Zoek een blauwe connector aan de portierzijde met gevlochten gele en witte draden.

OPMERKING: In sommige voertuigen is de connector verborgen in de rechterhoek.

document Image

document Imagedocument Image

Scania 4 & T-serie

Locatie: Aan de passagierszijde van het voertuig, achter de zekeringkast. Zoek een zwarte connector in het middelste gedeelte met gevlochten blauwe en grijze draden.

document Image

document Image

Scania R, P, S Euro 6 2016+

Locatie: Aan de passagierszijde van het voertuig, achter de zekeringkast. Zoek de drie gevlochten gele, witte en grijze draden aan de linkerzijde.

OPMERKING: Sluit aan op de gele en witte draden.

document Image

document Imagedocument Image

Mercedes Actros, Atego MP1

Locatie: Aan de passagierszijde van het voertuig, achter de zekeringkast. Zoek een gevlochten paar gele en blauwe draden.

document Image

document Imagedocument Image

Mercedes Actros MP2 & MP3

Locatie: Verwijder het onderste dashboard aan de passagierszijde van het voertuig. Zoek aan de linkerzijde van de zekeringkast de paarse X11-connector met meerdere paren gevlochten gele en blauwe draden.

* OPMERKING: Een alternatief aansluitpunt bevindt zich onder de bovenste dashboardkap, met gebruik van stekker A11.1.

document Image

document Imagedocument Image

document Image

Mercedes Atego, Axor MP2 & MP3

Locatie: Aan de passagierszijde van het voertuig, achter de zekeringkast. Zoek een connector met meerdere gevlochten paren gele en blauwe draden.

document Image

document Image

Mercedes Actros, Antos, Atego MP4 (vóór 2018)

Locatie: Zoek aan de passagierszijde van het voertuig, achter het onderste dashboard, twee grijze connectors met meerdere gevlochten paren blauwe en groene draden. Sluit aan op een paar uit de rechterconnector (het paar met het hoogste aantal draadparen).

document Image

document Image

Mercedes Actros, Antos, Atego MP4, MP5 (2018+)

Locatie: Zoek aan de passagierszijde van het voertuig, achter het onderste dashboard, een grijze connector boven in het midden met meerdere gevlochten paren blauwe en groene draden. U kunt een van deze paren gebruiken.

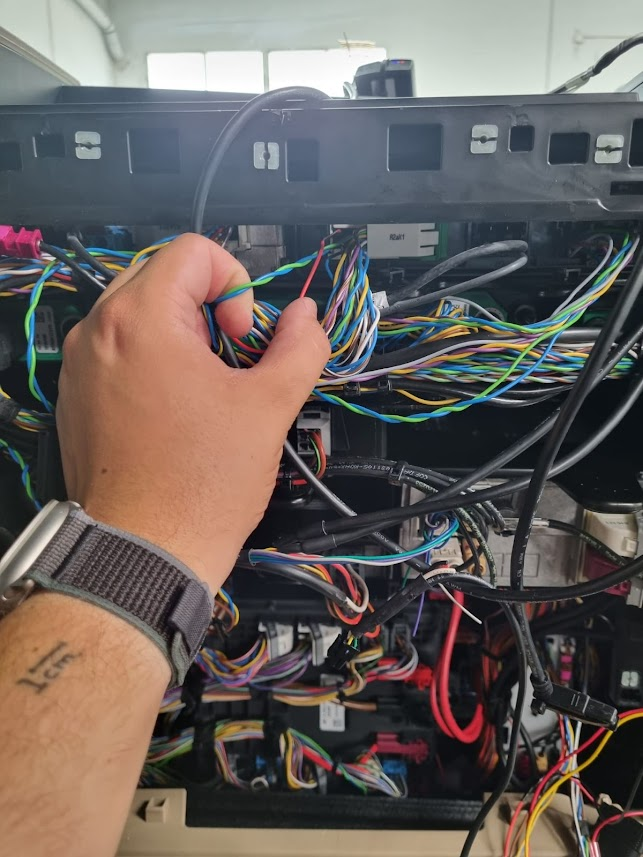

document Image

document Image

Mercedes Actros L 2024

Locatie: aan de passagierszijde van het voertuig, achter het onderste dashboard. Zoek een grijze connector met het label 'A2aX1' met een getwist paar blauwe en groene draden.

document Imagedocument Image

document Image

Mercedes Econic (vóór 2013)

Locatie: Aan de passagierszijde van het voertuig, achter de zekeringkast. Zoek een paarse connector met een gevlochten paar gele en blauwe draden.

document Image

Mercedes Econic (na 2013)

Locatie: Achter het instrumentenpaneel. Zoek een gevlochten paar gele en blauwe draden.

document Image

DAF CF, LF en XF Euro 3-5 (vóór 2014)

Locatie: Aan de passagierszijde van het voertuig, achter de zekeringkast. Zoek een connector met meerdere gevlochten paren blauwe en gele draden.

document Image

document Imagedocument Image

DAF CF Euro6 (2014+)

Locatie: Aan de passagierszijde van het voertuig, achter het onderste dashboard. Zoek een groene 36-pins connector met een gevlochten paar rode en gele draden.

document Image

DAF LF Euro6 (2014+)

Locatie: Aan de passagierszijde van het voertuig, bovenop de zekeringkast. Zoek een gevlochten paar rode en gele draden.

document Image

document Image

DAF XF Euro6 (2014+)

Locatie: Aan de passagierszijde van het voertuig, achter de zekeringkast. Zoek een blauwe connector met gevlochten paren rode en gele draden.

document Image

document Imagedocument Image

Volvo FH & FM (vóór 2012)

Locatie: De regeleenheid A94 onder de zekeringkast in het midden van het instrumentenpaneel. Zoek een groene 5-pins connector tussen een blauwe en groene connector met een gevlochten paar groene en gele draden en een gevlochten paar oranje en grijze draden. Gebruik de capacitieve klem alleen op de J1708-bus (oranje en grijs gevlochten paar).

document Image

document Imagedocument Image

Volvo FH & FM Euro6 (2012+)

Locatie: Zoek in het midden van het dashboard de zwarte connector in de linkerbovenhoek van de zekeringen. Deze connector heeft twee gevlochten paren gele en groene draden. Maak verbinding met het paar aan de rechterzijde.

document Image

document Imagedocument Image

Volvo FE & FL (vóór 2012)

Locatie: Aan de passagierszijde van het voertuig, aan de rechterzijde van de zekeringkast. Zoek een groene 5-pins connector tussen een blauwe en groene connector, met een gevlochten paar oranje en groene en draden en een gevlochten paar oranje en bruine draden. Gebruik de capacitieve klem alleen op bus J1708 (bruin en oranje gevlochten paar).

document Image

document Imagedocument Image

Volvo FE & FL Euro6 (2012+)

Locatie: De regeleenheid bevindt zich aan de rechterzijde van de zekeringkast aan de passagierszijde van het voertuig. Zoek een groene 5-pins connector tussen een blauwe en groene connector, met een gevlochten paar gele en groene draden.

document Image

Renault Premium, Kerax en Midlum DXI (2006+)

Locatie: Aan de passagierszijde van het voertuig, aan de rechterzijde van de zekeringkast. Zoek een groene 5-pins connector tussen een blauwe en groene connector, met een gevlochten paar oranje en groene en draden en een gevlochten paar oranje en bruine draden. Gebruik de capacitieve klem alleen op bus J1708 (bruin en oranje gevlochten paar).

document Image

document Imagedocument Image

Renault Magnum DXI

Locatie: Achter het onderste dashboardpaneel aan de passagierszijde van het voertuig. Zoek de ECU aan de rechterzijde van de zekeringkast. Zoek een zwarte connector aan de bovenkant met een gevlochten paar groene en oranje draden en een paarse connector met oranje en bruine kabels. Gebruik de capacitieve klem alleen op bus J1708 (bruin en oranje gevlochten paar).

document Image

document Image

Renault Midlum DCI

Locatie: Aan de passagierszijde van het voertuig, in het onderste dashboard aan de linkerzijde van de zekeringkast. Zoek een gevlochten paar gele draden.

document Image

Renault Magnum DCI

Locatie: Aan de passagierszijde van het voertuig, achter het dashboardpaneel. Zoek rechts van de zekeringkast een gevlochten paar gele en blauwe draden.

document Image

document Imagedocument Image

Renault Premium & Kerax DCI

Locatie: Aan de passagierszijde van het voertuig, achter het dashboardpaneel. Zoek rechts van de zekeringkast een gevlochten paar gele en blauwe draden.

document Image

document Imagedocument Image

Renault T-serie & K-serie & C-serie Euro6 (2014+)

Locatie: Achter het middelste dashboard aan de passagierszijde van het voertuig. Rechts van de zekeringkast bevindt zich een zwarte en witte connector met een oranje steun. Sluit aan op het tweede gevlochten paar gele en groene draden.

document Image

document Imagedocument Image

Renault D-serie (vóór 2021)

Locatie: De rechterzijde van de zekeringkast aan de passagierszijde van het voertuig. Zoek een groene connector tussen een groene connector en een blauwe connector. Sluit aan op een gevlochten paar gele en groene draden.

document Image

document Imagedocument Image

Renault D-serie (2021+)

Locatie: Verwijder aan de passagierszijde van het voertuig het bovenste dashboardpaneel en zoek een zwarte connector. Sluit aan op een gevlochten paar gele en groene draden.

document Image

document Imagedocument Image

Mitsubishi Fuso

Locatie: Achter de instrumentengroep of aan de passagierszijde van het voertuig. Zoek rechts van de zekeringkast een gevlochten paar gele en blauwe draden.

document Image

document Imagedocument Image

Isuzu N-serie Euro3+

Locatie: Op het portier aan passagierszijde of achter de snelheidsmeter. Zoek een gevlochten paar blauwe en blauwe/witte draden.

document Image

document Image

Isuzu NQR, NPR & FSR

Locatie: Achter het instrumentenpaneel. Zoek een gevlochten paar blauwe en blauwe/witte draden.

document Image

Isuzu ELF 400 (2022)

Locatie: Achter het instrumentenpaneel. Zoek een gevlochten paar blauwe en blauwe/witte draden aangesloten op een witte MOLEX-connector.

document Image

document Imagedocument Imagedocument Image

Hino

Locatie: Achter het instrumentenpaneel. Zoek een gevlochten paar rode en groene draden.

document Image

document Image

OBD Deutsch Connector Trucks

Locatie: Zoek pen C en pen D van de OBD Deutsch Connector aan de passagierszijde. De kleuren van de draden zijn afhankelijk van het voertuig.

Trucklijst:

  1. Caterpillar
  2. Dennis Eagle
  3. Ford trucks
  4. Freightliner
  5. International
  6. John Deere
  7. Kenworth Trucks
  8. MACK
  9. Nissan Trucks
  10. Volkswagen Truck
  11. Western Star Trucks

CAN H OBD PIN C

CAN L OBD PIN D

J1708+ OBD PIN F

J1708- *OBD PIN G

document Image


Bestelwagens

Fiat Ducato, Peugeot Boxer (vóór 2014)

Er zijn 2 CAN-bussen. Maak verbinding afhankelijk van de behoeften.

Alle gegevens behalve de stand van het gaspedaal:

Locatie: Zoek een zwarte en paarse connector links van de zekeringkast. Sluit aan op het gevlochten paar roze/zwarte en roze/witte draden. U kunt ze ook vinden achter de radio of achter de instrumentengroep.

document Image

document Imagedocument Image

Alle gegevens behalve kilometerteller:

Locatie: Zoek een blauwe connector onder de zekeringkast of connector A achter de tachograaf. Sluit aan op het gevlochten paar blauw/groene en blauw/bruine draden.

document Image

document Imagedocument Imagedocument Image

Fiat Ducato, Peugeot Boxer 2014+

Locatie: Sluit aan op pennen 1 en 9 (blauwe en witte draden) van de OBD-connector aan de bestuurderszijde van het voertuig.

OPMERKING: De connectors van de zekeringenkast zijn zwart en blauw in plaats van paars.

document Image

document Image

Fiat Doblo 2019+

Locatie: Zoek de zwarte connector met een rode streep achter de OBD-connector. Sluit aan op blauwe en witte draden.

OPMERKING: Het brandstofpeil daalt naar 0 als het contact is uitgeschakeld.

document Image

document Image

Mercedes Sprinter (vóór 2018), Mercedes Viano & Vito (vóór 2014), Volkswagen Crafter (vóór 2017)

Er zijn 2 CAN-bussen. Maak verbinding afhankelijk van de behoeften.

Alle gegevens behalve koppel:

Locatie: Sluit aan op het gevlochten paar bruine en bruin/rode draden aan de passagierszijde aan de portierzijde.

document Image

document Image

Alle gegevens behalve kilometerteller:

Locatie: Achter de snelheidsmeter of achter het handschoenenkastje. Sluit aan op het gevlochten paar groen/witte en groene draden.

document Image

document Imagedocument Image

Mercedes Vito (2014+)

Locatie: Achter de snelheidsmeter of achter het handschoenenkastje. Sluit aan op het gevlochten paar groen/witte en groene draden.

document Image

document Imagedocument Image

Mercedes Sprinter (2018+)

Locatie: Zoek een witte connector met paarse draden aan de passagierszijde van het voertuig. Sluit aan op een gevlochten paar paarse en paars/witte draden.

document Image

document Image

Volkswagen Crafter (2017+)

Locatie: Onder de dashboardkap aan de bestuurderszijde van het voertuig. Sluit aan op het gevlochten paar oranje/zwarte en oranje/bruine draden.

document Image

Ford Transit, Connect, Custom, Ranger & Tourneo

Locatie: Zoek pennen 6 en 14 (witte en blauwe/witte draden) van de OBDII-connector aan de passagierszijde van het voertuig.

document Image

document Imagedocument Image

Iveco Daily (vóór 2014)

Locatie: Zoek in de stuurkolom een connector met vier kabels (groen, wit, roze en wit). Sluit aan op het gevlochten paar groen en witte draden.

OPMERKING: Maak geen verbinding met de OBDII.

document Image

Iveco Daily (2014 - 2022)

Locatie: Zoek de OBDII-stekker achter het dashboard aan de bestuurderszijde van het voertuig. Sluit aan op pennen 6 en 14 (het gevlochten paar groene en witte draden).

document Image

document Image

Iveco Daily (2022)

Locatie: Zoek een kabel die links van het dashboard omhoog loopt. Sluit aan op een gevlochten paar witte en oranje draden.

OPMERKING: Het is noodzakelijk om de kabel los te trekken om toegang te krijgen tot het gevlochten paar.

document Image

document Imagedocument Image

Citroen Berlingo (2008+)

Locatie: Zoek de OBDII-connector in het handschoenenkastje. Sluit aan op pennen 6 en 14 (groene en bruine draden).

document Image

Renault Kangoo (vóór 2009)

Locatie: Zoek de OBDII-connector in het handschoenenkastje. Sluit aan op pennen 6 en 14 (groene en bruine draden).

document Image

Renault Kangoo (2009+)

Locatie: Zoek de OBDII-connector in het handschoenenkastje. Sluit aan op pennen 6 en 14 (oranje en bruine draden).

document Image

Bussen

Volvo B5TL (2017)

Locatie: Zoek aan de achterkant van het instrumentenpaneel de stekkerpennen 15 en 16 van stekker A, aangegeven door een groen en geel gevlochten paar.

document Image

Iveco CREALIS (2021+)

Locatie: Aan de achterkant van het voedings- en diagnosepaneel. Zoek pen 1 en 2 van de 4-polige ronde zwarte FMS-connector of pen 6 en 9 van de standaard 12-polige groene FMS-connector.

OPMERKING: Deze verbinding met de FMS Gateway ondersteunt basismotorgegevens, zoals:

    1. Voertuigsnelheid
    2. Gaspedaalstand
    3. Brandstofpeil
    4. Temperatuur van de motorkoelvloeistof
    5. Motortoerental
    6. Motoruren
    7. Rem-/koppelingsschakelaar
    8. Totale afstand voertuig
    9. Totale brandstof motor
    10. Katalysatorniveau
    11. De draadkleuren van de CAN-bus kunnen verschillen tussen vergelijkbare busmodellen, omdat er geen standaard is voor bedrading.

  • document Image


    Setra S 531 DT

    Locatie: Zoek de tachograaf aan de rechterkant van het dashboard en sluit hem aan op de pennen 4 en 8 van de witte connector van de tachograaf.

    ✱ OPMERKING: De draadkleuren van de CAN-bus kunnen verschillen tussen vergelijkbare busmodellen, omdat er geen standaard is voor bedrading.
