Obtenga más información acerca de IOX-RS232, que permite que dispositivos externos, como monitores de detección de gas, balanzas o monitores de presión, envíen datos a MyGeotab a través de un dispositivo GO. Esta solución es compatible con el protocolo estándar de terceros de Geotab y se integra al SDK de Geotab para facilitar la extracción de datos de MyGeotab.
Para obtener la versión más actualizada, visite: goo.gl/DlfpDj
IOX-RS232 permite que los dispositivos externos, como monitores de detección de gas, balanzas o monitores de presión, envíen datos a través del dispositivo Geotab® GO™ a MyGeotab™.
Funcionalidades principales
- La integración de SDK de Geotab facilita la extracción de datos de MyGeotab.
- Compatible con el protocolo estándar para terceros de Geotab (my.geotab.com/sdk).
Especificaciones técnicas del hardware IOX
Especificaciones técnicas | IOX-RS232F/IOX-RS232M | IOX-RS232D |
Funcionalidad | IOX-RS232F e IOX-RS232M son un tipo universal de interfaz RS232 que utiliza conexiones DB9 estándar. También incluye pines de control de flujo si es necesario. | IOX-RS232D se utiliza para interconectarse en un ecosistema OEM con un conector Delphi Automotive. Solo RX y TX están expuestos para la transferencia de datos. |
Peso | 100 g | 68 g |
Tamaño | Longitud total: 1260 mm de largo Punto más ancho: 34 mm de ancho x 16 mm de alto | Longitud total: 1090 mm de largo Punto más ancho: 28 mm de ancho x 8 mm de alto |
Carcasa | Cubierta de PC+ABS | Cubierta de PC+ABS |
Interfaces | CAN: 500 kb/s: para conexión en cadena margarita RS232 macho/hembra: de 300 a 115 200 baudios, paridad, bits de datos y control de flujo RS232 macho/hembra: de 300 a 115 200 baudios, 8 bits de datos y 1 bit de parada | CAN: 500 kb/s: para conexión en cadena margarita RS232 macho/hembra/Delphi: de 300 a 115 200 baudios, paridad, bits de datos y control de flujo RS232 macho/hembra/Delphi: de 300 a 115 200 baudios, 8 bits de datos y 1 bit de parada |
Voltaje de entrada nominal | 12 V / 24 V | 12 V / 24 V |
GO9 puede suministrar una corriente total máxima al IOX en cadena margarita | 40 mA a 12 V/24 V Modo de funcionamiento (consumo de corriente típico/nominal) 100 mA a 12 V/24 V Modo de funcionamiento (consumo de corriente máximo) 0,4 mA a 12 V/24 V Modo de funcionamiento (consumo de corriente mínimo) | 40 mA a 12 V/24 V Modo de funcionamiento (consumo de corriente típico/nominal) 100 mA a 12 V/24 V Modo de funcionamiento (consumo de corriente máximo) 0,4 mA a 12 V/24 V Modo de funcionamiento (consumo de corriente mínimo) |
Rango de temperatura | -40 ℃ a +85 ℃ | -40 ℃ a +85 ℃ |

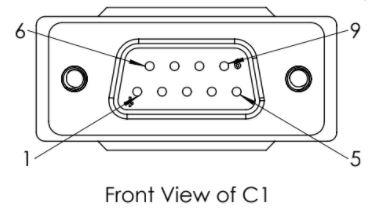

Conectores | Conector miniUSB tipo B macho: cargador en cadena margarita y entrada de CAN Conector miniUSB tipo B hembra: cargador en cadena margarita y salida de CAN DB9 macho (IOX-RS232M) o hembra (IOX-RS232F) Doble cable: cable rojo y cable negro utilizados para alimentar dispositivos de terceros  Conector macho negro DB9 RS-232 2. Púrpura: RX 3. Verde: TX 4. Marrón: DTR 5. Negro/Blanco: SGND 7. Gris: RTS  Conector hembra negro DB9 RS-232 2. Verde: TX 3. Púrpura: RX 5. Negro/Blanco: SGND 6. Marrón: DTR 8. Gris: RTS | El IOX-RS232D solo tiene un conector macho Aptiv de 3 vías  Conector macho Aptiv de 3 vías A. Negro: GND B. Púrpura: RX C. Verde: TX |
Instalación | El conector Mini-USB macho se conecta al dispositivo GO u otro IOX™ El conector DB9 se conecta a un dispositivo serial | El conector miniUSB macho se conecta al dispositivo GO u otro IOX El conector macho Aptiv de 3 vías se conecta a un dispositivo en serie |
Dispositivos compatibles | Todos los dispositivos GO7® y más recientes, y sus variantes | Todos los dispositivos GO7® y más recientes, y sus variantes |
GO9 puede suministrar una corriente total máxima al IOX en cadena margarita | 2750 mA a 12 V/24 V ✱ NOTA: Para cada IOX en la cadena margarita, añada el consumo de corriente máximo y no exceda el consumo total máximo de corriente del IOX. | 2750 mA a 12 V/24 V ✱ NOTA: Para cada IOX en la cadena margarita, añada el consumo de corriente máximo y no exceda el consumo total máximo de corriente del IOX. |
Opciones de cables de extensión
Los siguientes cuatro cables de extensión tienen diferentes longitudes y se diseñaron para utilizarse con el IOX-RS232D. Consulte el documento de Identificación y aplicación de arneses para obtener más información sobre el mejor cable de extensión para su aplicación.
Nombre del arnés | Descripción | Tipo de aplicación |
Cable de extensión de 6 pies para IOX-RS232D | Conector Delphi Automotive de 3 pines. Solo RX y TX están expuestos para la transferencia de datos. | |
Cable de extensión de 8 pies para IOX-RS232D | Conector Delphi Automotive de 3 pines. Solo RX y TX están expuestos para la transferencia de datos. | |
Cable de extensión de 10 pies para IOX-RS232D | Conector Delphi Automotive de 3 pines. Solo RX y TX están expuestos para la transferencia de datos. | |
Cable de extensión de 14 pies para IOX-RS232D | Conector Delphi Automotive de 3 pines. Solo RX y TX están expuestos para la transferencia de datos. |
Instrucciones de instalación de IOX
! IMPORTANTE: Se requiere una instalación profesional (instalador de Geotab® o equivalente) para la puesta en marcha segura y adecuada de este producto (arnés o IOX). El instalador debe tener los conocimientos técnicos y la experiencia suficientes.
Cómo instalar el IOX-RS232
1 | Desconecte el dispositivo GO del vehículo y retire la cubierta del puerto de expansión IOX del dispositivo GO. |  |

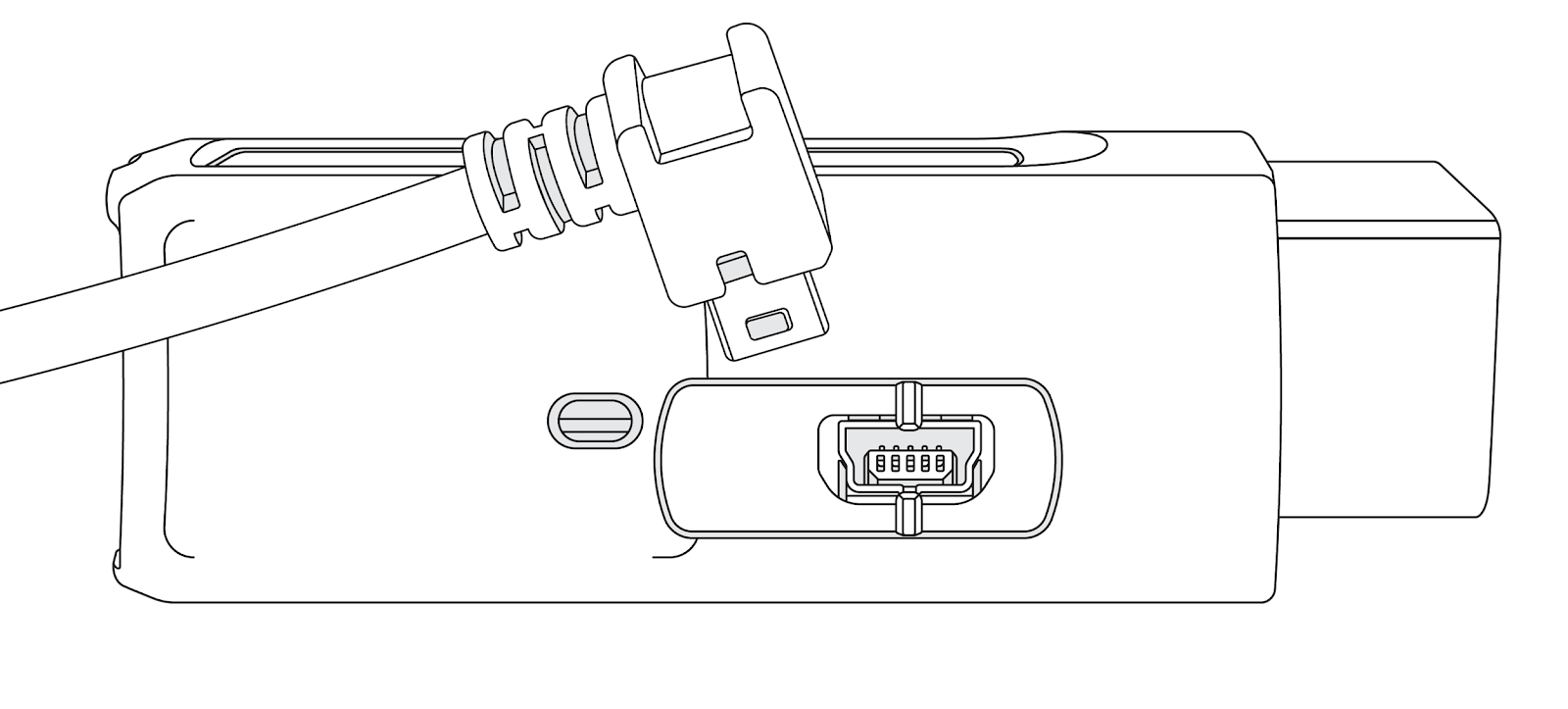

2 | Enchufe el conector USB de 90º IOX al dispositivo GO. Utilice un sujetacables para asegurar el conector USB. ✱ NOTA: Inserte el conector USB en la orientación que se muestra en la imagen. ✱ NOTA: Apretar demasiado la brida de plástico puede dañar el conector USB. |  |
3 | Seleccione una ubicación de montaje adecuada para el accesorio RS232. ✱ NOTA: La ubicación que seleccione para el dispositivo GO influye en las ubicaciones disponibles para montar el accesorio debido a la longitud del cable de IOX-RS232. Asegúrese de que la instalación no interfiera en el funcionamiento seguro del vehículo. | |
4 | Conecte el dispositivo de terceros al IOX-RS232 mediante el conector hembra o macho DB9 (IOX-RS232F, IOX-RS232M) o el conector Delphi (IOX-RS232D). | |
5 | Los cables externos rojo y negro del IOX-RS232 se utilizan para alimentar un dispositivo de terceros. El cable rojo se conecta a la fuente de alimentación del dispositivo y el cable negro hace la conexión a tierra del dispositivo. ADVERTENCIA Los cables rojo y negro del IOX-RS232 se encienden cuando el dispositivo GO está encendido. Si no se utilizan, asegúrese de que estén debidamente aislados para evitar cualquier peligro eléctrico. ADVERTENCIA Si se conectan los cables rojo y negro del IOX-RS232 a cualquier fuente de alimentación del vehículo, se pueden producir daños eléctricos por calor o fuego en el dispositivo GO, en el vehículo o quemaduras graves. Los cables rojo y negro del IOX-RS232 solo deben conectarse para suministrar alimentación a la carga de un dispositivo de terceros. | |
6 | Una vez conectado el dispositivo IOX-RS232 al dispositivo GO, conecte el dispositivo GO y arranque el vehículo inmediatamente. Ahora el dispositivo GO está en modo de depuración. |  |

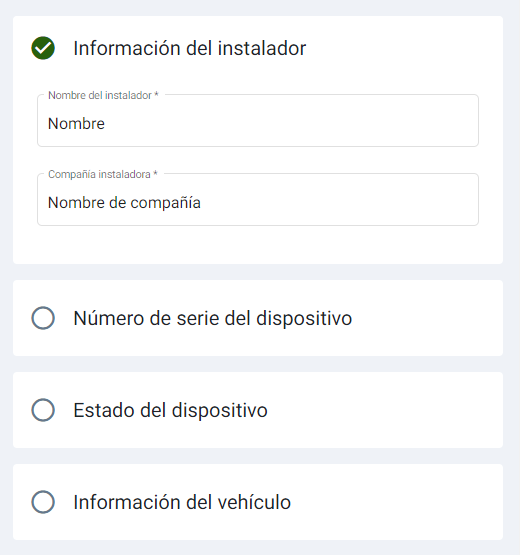

7 | Vaya a myinstallpub.geotab.com para verificar que el dispositivo se está comunicando.
✱ NOTA: Si el dispositivo no se está comunicando, asegúrese de que el dispositivo está instalado correctamente y vuelva a intentarlo. |  |
Shunt de terminación
El IOX viene con un shunt de terminación instalado en el puerto de expansión. Si va a instalar más de un IOX en una conexión en cadena, tendrá que quitar el shunt de cada dispositivo en cadena, excepto del último IOX conectado. El shunt debe permanecer en el último IOX y se debe asegurar con un sujetacables.
El shunt en el último dispositivo IOX garantiza que el dispositivo GO detecte y configure el IOX de la manera más eficaz posible.
✱ NOTA: Si falla la instalación del shunt en el último IOX, esto podría afectar la comunicación del IOX. Se recomienda que asegure el shunt con un sujetacables si aún no lo ha hecho.
