IOX-OUTPUTM
Support Document
9 mins to read
Obtenga más información acerca de IOX-OUTPUTM, que permite que el dispositivo GO controle un relay del vehículo en tiempo real. El usuario puede configurar el IOX-OUTPUTM para que active el relay cuando se cumpla una condición predefinida en MyGeotab. Esta solución admite un relay de 12 V o 24 V y es compatible con SPR-RELAYKIT.
Para leer la versión más actualizada por favor vaya a: goo.gl/fsTB9q
El IOX-OUTPUTM permite que el dispositivo GO de Geotab controle un relay desde el vehículo en tiempo real. IOX-OUTPUTM se puede configurar para activar el relay cuando se cumple una condición predefinida dentro de MyGeotab.
Principales características
- Admite 1 relay de 12 V o 24 V.
- Compatible con SPR-RELAYKIT
¡ADVERTENCIA! Este producto no fue diseñado para ser utilizado en modo a prueba de fallos. No se recomienda este producto para su uso en aplicaciones de seguridad crítica.
Especificaciones técnicas del hardware IOX
Peso | 42 g |
Tamaño | Largo total: 1140 mm largo Punto más ancho: 31 mm ancho x 16 mm alto |
Caja | Cubierta de PC+ABS |
Interfaces | CAN: 500 kbps (para conexión en cadena tipo margarita) |
Salida | 1 cable de salida del controlador del relay (blanco) y 1 cable de tierra (negro) |
Especificaciones del relay | 12 V (impedancia de la bobina > 80 ohms) o 24 V (impedancia de la bobina > 160 ohms) Corriente máxima: 150 mA |
Voltaje de entrada nominal | 12 V / 24 V |
Consumo de corriente del IOX-OUTPUTM en cadena tipo margarita GOx | 40 mA a 12 V/24 V Modo de funcionamiento (consumo de corriente típico/nominal) 100 mA a 12 V/24 V Modo de funcionamiento (consumo de corriente máximo) 0,4 mA a 12 V/24 V Modo de suspensión (consumo de corriente mínimo) |
Rango de temperatura | De −40 °C a +85 °C |
Conectores | 2 × cables etiquetados
Conector macho Molex de 2 pines 43640-0200 Terminal macho Molex 43031-0001 2. Blanco: OUTPUT1 Terminal de anillo con conectividad TE 326875 Negro: GND_OUT Conector Mini-USB tipo B macho: Entrada de corriente de conexión en cadena tipo margarita y CAN Conector Mini-USB tipo B hembra: Salida de corriente de conexión en cadena tipo margarita y CAN |
Instalación | El conector Mini-USB macho se conecta al dispositivo GO u otro arnés IOX. Los cables de salida se conectan al circuito previsto |
Dispositivos compatibles | Todos los dispositivos GO7® y más recientes, y sus variantes |
GO9 puede suministrar una corriente total máxima al IOX en cadena tipo margarita | 2750 mA a 12 V/24 V Nota: Para cada IOX en cadena tipo margarita, añada el consumo de corriente máximo y no exceda el consumo de corriente total máximo del IOX. |
Instrucciones de instalación de IOX
! IMPORTANTE: Se requiere una instalación profesional (instalador de Geotab® o equivalente) para la puesta en marcha segura y adecuada de este producto (arnés o IOX). El instalador debe tener los conocimientos técnicos y la experiencia suficientes.¡ADVERTENCIA! Siempre lea y siga toda la información de seguridad, incluida la Información importante de seguridad y limitaciones de uso antes de la instalación del arnés o IOX. Desconecte el dispositivo GO del vehículo antes de la instalación y conéctelo después de esta (consulte http://goo.gl/ONY6sj). No seguir estas instrucciones y advertencias puede provocar lesiones graves, pérdida del control del vehículo o daños a este.✱ NOTA: Requiere instalación profesional — La instalación de IOX-OUTPUTM requiere que el instalador tenga suficiente conocimientos técnicos y experiencia para instalar el dispositivo móvil e integrarlo en vehículos modernos, es decir, la certificación de instalador certificado de Geotab® o equivalente.
¡ADVERTENCIA! Antes de instalar IOX-OUTPUTM, lea y siga las instrucciones de instalación del dispositivo GO (goo.gl/ONY6sj) para verificar que la instalación del dispositivo GO ya existente es correcta de cara a prepararse para la instalación de IOX-OUTPUTM. Si instalara el dispositivo GO y/o IOX-OUTPUTM incorrectamente podría perder el control de vehículo y causar daños graves.
¡ADVERTENCIA! Antes de instalar IOX-OUTPUTM, lea y haga caso de la información importante de seguridad, inclusive las limitaciones de uso que encontrará al final de estas instrucciones de instalación. Siempre hay que leer y hacer caso de la información de seguridad para evitar la pérdida de control del vehículo y daños graves.
Cómo instalar IOX-OUTPUTM

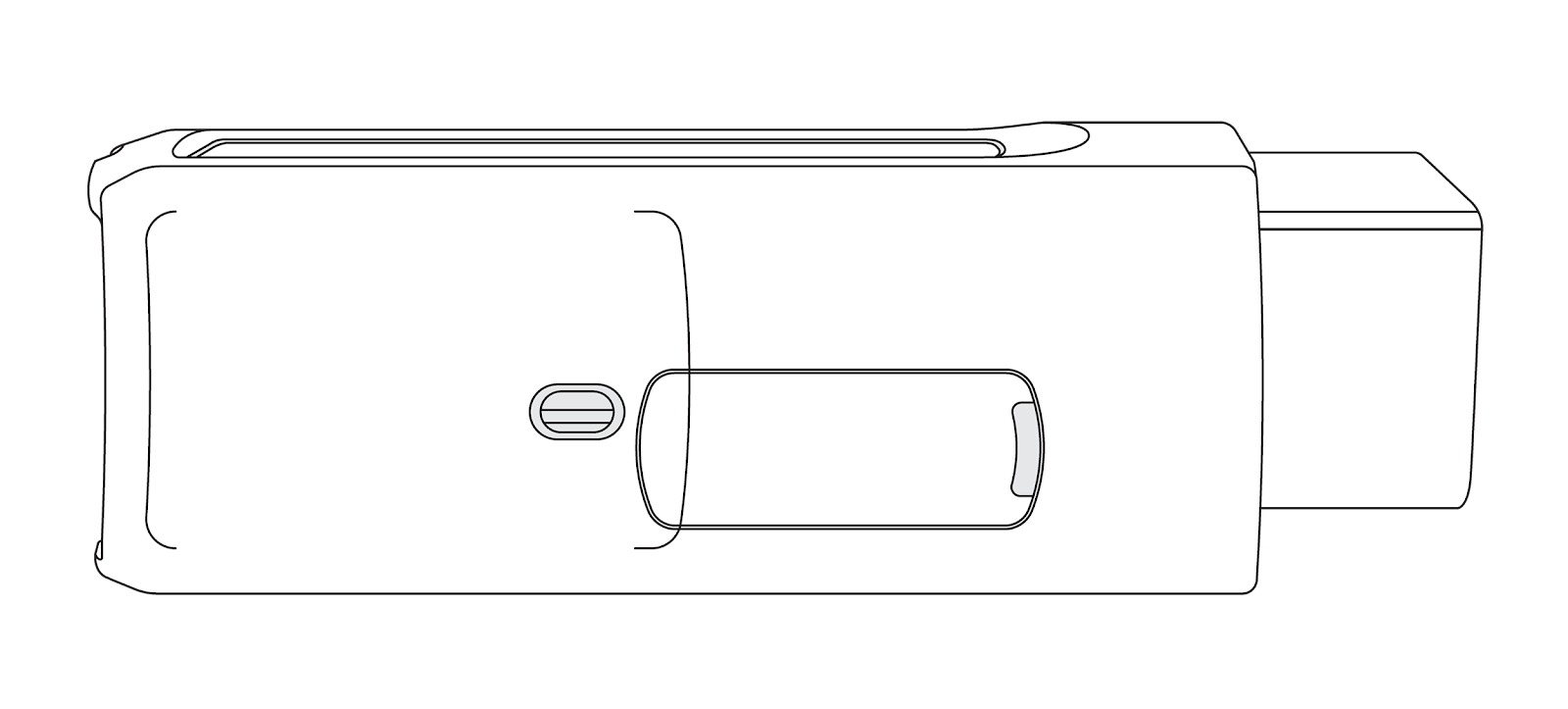

1 | Empiece con el dispositivo GO de Geotab desconectado del vehículo. Retire la tapa del puerto de expansión IOX del dispositivo GO. |
|

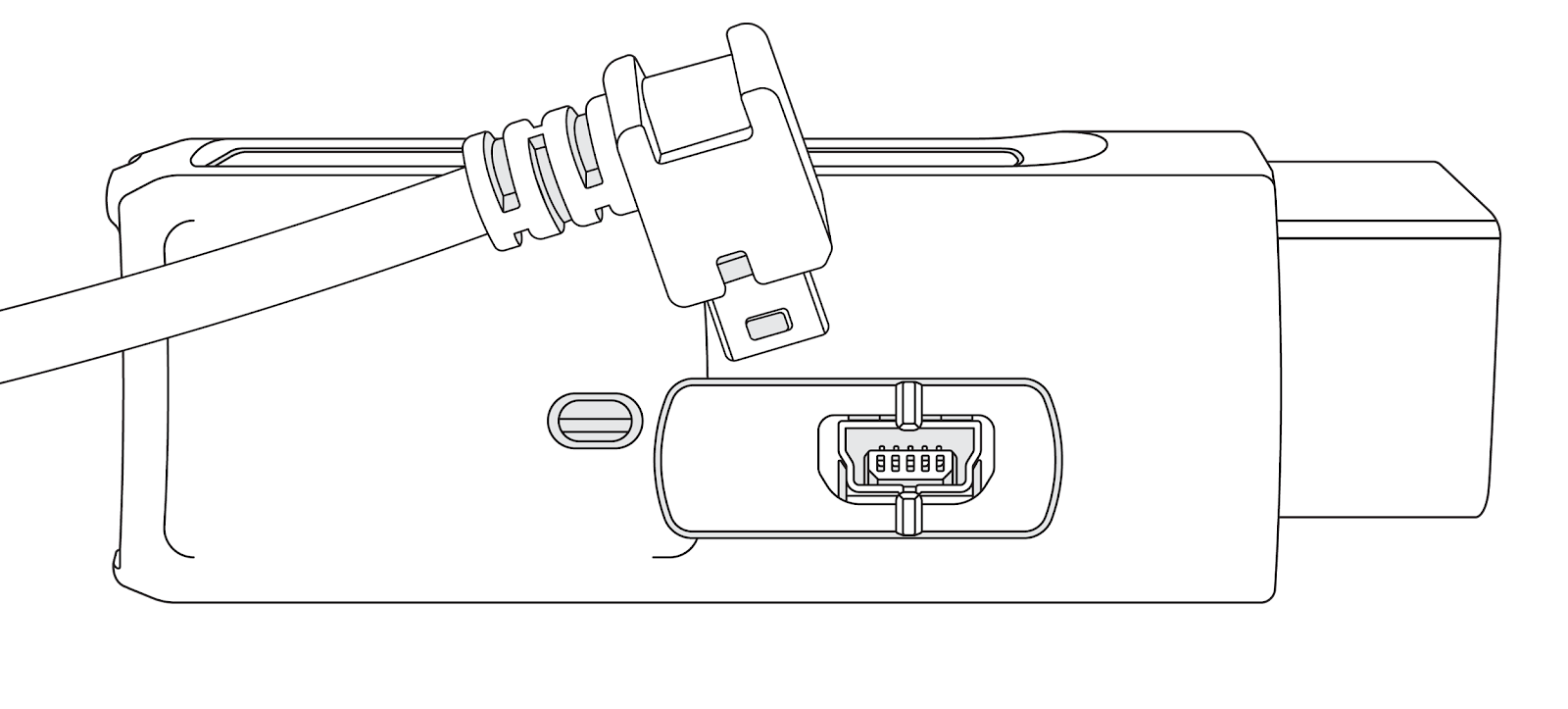

2 | Enchufe el conector USB a 90º del IOX en el dispositivo GO. Fije el conector USB con una brida de plástico sin apretarlo demasiado, porque podría estropear el USB. ✱ NOTA: Inserte el conector USB en la orientación que se muestra en la imagen. |
|
3 | El IOX-OUTPUTM tiene dos cables: un cable de la salida del conductor del relay y un cable de tierra. El cable de tierra se conecta a la tierra del vehículo, mientras que el cable de la salida del conductor del relay se conecta al terminal de la bobina del relay. Para más detalles sobre las instrucciones de instalación, consulte el Diagrama de instalación que aparece en la página 4. |
|

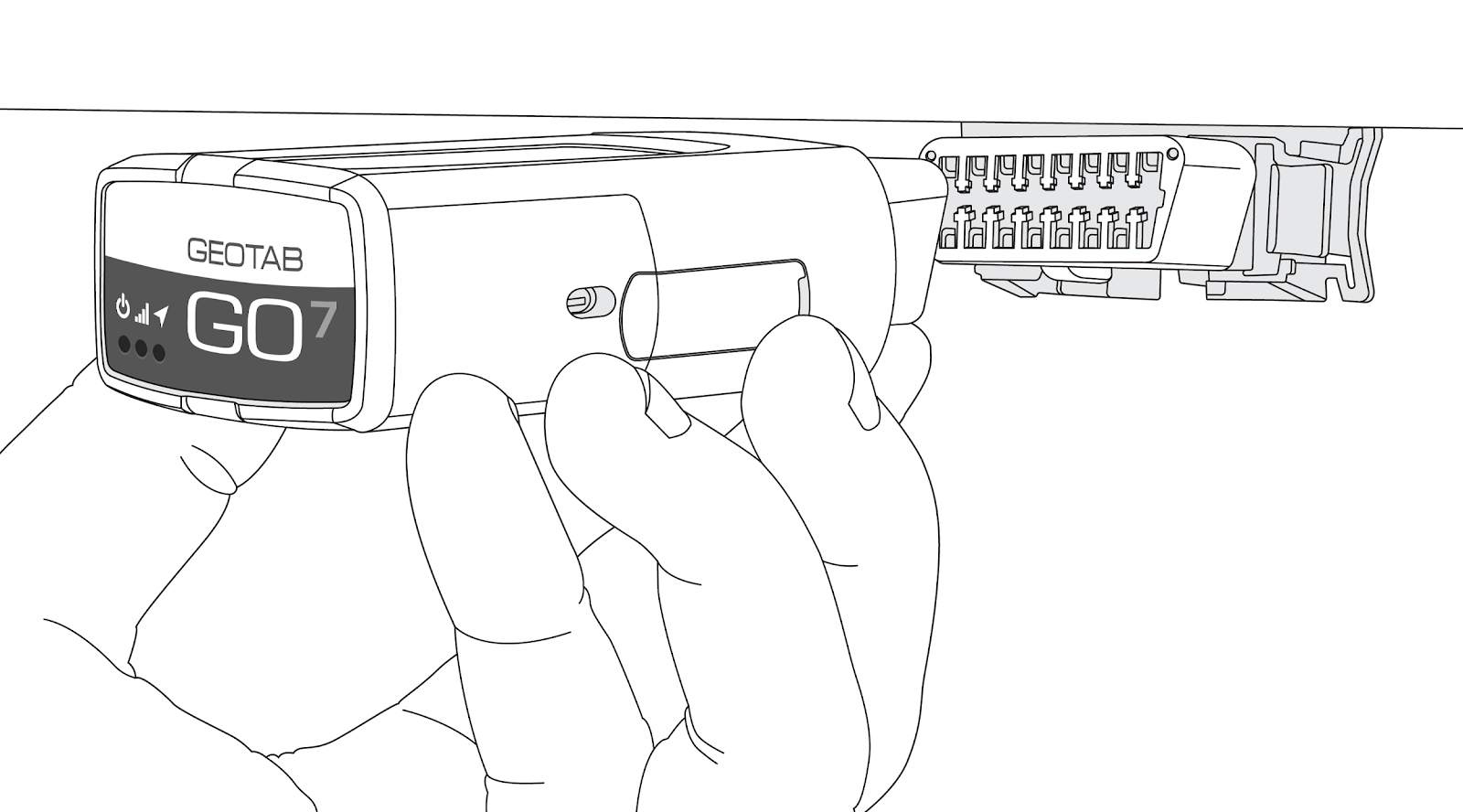

4 | Una vez que ha conectado el cableado de IOX-OUTPUTM, conecte el dispositivo GO y arranque el vehículo inmediatamente. El dispositivo GO está en modo de depuración. |
|

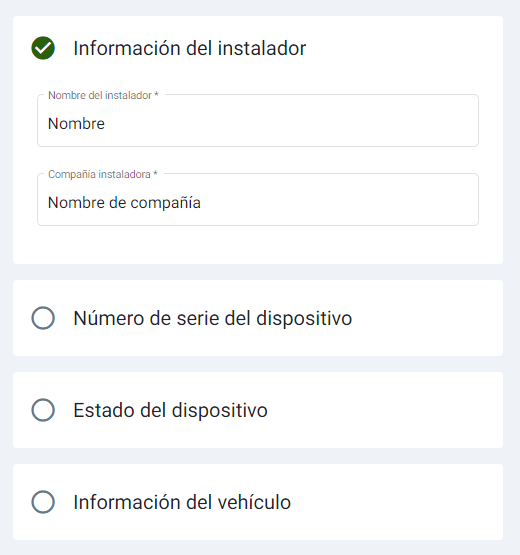

5 | Vaya a myinstallpub.geotab.com para verificar que el dispositivo se está comunicando.
✱ NOTA: Si el dispositivo no se está comunicando, asegúrese de que el dispositivo está instalado correctamente y vuelva a intentarlo. |
|
Ejemplo de Add-In de SDK
A fin de realizar pruebas y la verificación, Geotab ha desarrollado un Add-In personalizado para el IOX-OUTPUTM que permite activar el encendido o el apagado del IOX-OUTPUTM. Visite MyGeotab SDK para descargar el Add-In de IOX-OUTPUT.
Diagrama de instalación

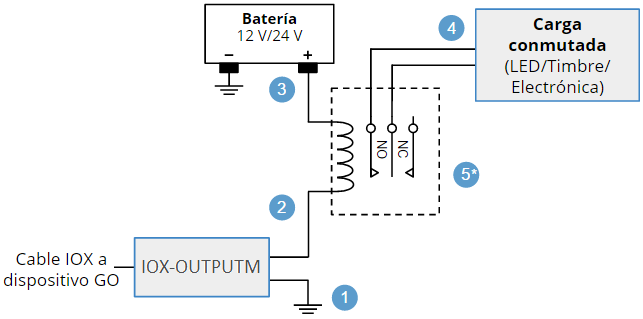

Instrucciones detalladas para IOX-OUTPUTM
1 | Conecte el cable negro de IOX-OUTPUTM al suelo del vehículo. |
2 | Conecte el cable blanco de IOX-OUTPUTM a un lado de la bobina del relay. |
3 | Conecte el otro extremo de la bobina del relay al borne positivo de la batería del vehículo. |
4 | Conecte los cables de los contactos de conmutación del relay a la carga como sea necesario. |
5* | Para un relay de 12 V, utilice una impedancia de la bobina superior de 80 ohms. Para un relay de 24 V, utilice una impedancia de la bobina superior de 160 ohms. |
Shunt de terminación
El IOX viene con un shunt de terminación instalado en el puerto de expansión. Si va a instalar más de un IOX en una cadena margarita, tendrá que quitar el shunt de cada dispositivo en cadena, excepto del último IOX conectado. Ese shunt debe estar en el último IOX y hay que fijarlo con un precinto de seguridad desechable (brida).
Es necesario usar el shunt del último IOX para que el dispositivo GO detecte y configure los IOX de la forma más eficaz posible.
✱ NOTA: Si no instala el shunt en el último IOX, la comunicación del IOX podría verse afectada. Para asegurar que el IOX se comunique, fije el shunt con una brida de plástico.
Información importante de seguridad y limitaciones de uso
Para la última versión de limitaciones de uso, por favor visite: goo.gl/k6Fp0w.
¡ADVERTENCIA! No intente instalar, configurar o extraer producto alguno del vehículo cuando esté en movimiento o en funcionamiento. Toda instalación, configuración o extracción debe hacerse con el vehículo detenido y estacionado en forma segura. Intentar hacer el mantenimiento de las unidades en funcionamiento podría causar errores en el funcionamiento o accidentes con resultados mortales o lesiones graves.
¡ADVERTENCIA! Todos los dispositivos del vehículo y los consiguientes cables deben sujetarse firmemente para no interferir con los controles del vehículo, incluyendo los pedales del acelerador, freno y embrague. Tendrá que revisar los dispositivos y el cableado de forma periódica para asegurarse de que todos los dispositivos y cables siguen firmemente sujetos. Los cables o dispositivos sueltos pueden impedir que se utilicen los controles del vehículo, provocando una desaceleración o frenado inesperados, o una pérdida de control del vehículo, que a su vez podrían causar la muerte o lesiones graves. Los dispositivos en el vehículo que no estén bien sujetos se pueden soltar y golpear a los operarios al acelerar o desacelerar bruscamente, y causarles lesiones.
¡ADVERTENCIA! Si en cualquier momento después de instalar un dispositivo se encendiese alguna luz de advertencia en el tablero, el motor se ahogara o disminuyera el rendimiento del vehículo drásticamente; apague el motor, retire el dispositivo y comuníquese con su distribuidor. Perseverar en el uso de un vehículo en estas condiciones podría provocar una pérdida del control del vehículo y lesiones graves.
¡ADVERTENCIA! Los dispositivos del vehículo se deben mantener libres de residuos, agua y otros contaminantes ambientales. No hacerlo podría generar fallas de las unidades o un cortocircuito que puede provocar un riesgo de incendio, daños al vehículo o lesiones graves.
¡ADVERTENCIA! No intente desmontar los dispositivos de Geotab de los vehículos donde se instalaron originalmente para instalarlos en otros. No todos los vehículos son compatibles; y hacer esto podría tener un efecto inesperado en el vehículo, incluyendo la pérdida repentina de potencia, apagado del motor en marcha, o provocar que el vehículo funcione mal o de forma imprevisible, causando la muerte o lesiones graves y/o daños al vehículo.
AVISO: Este producto no contiene piezas cuyo mantenimiento puedan hacerlo los usuarios. Solo distribuidores o instaladores autorizados deben llevar a cabo los procedimientos de configuración, mantenimiento o reparación. El mantenimiento no autorizado de estos productos anulará la garantía de estos.
ADVERTENCIA: Cáncer y daño reproductivo - www.p65warnings.ca.gov (en inglés).
Declaraciones reglamentarias
USA
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
✱ NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for help.
Changes or modifications not expressly approved by Geotab could void the user’s authority to operate the equipment.
Canada
CAN ICES-003 (B) / NMB-003 (B)
EU
SCIP Number(s) 26865e1e-0b16-482e-be76-308011f4eeab
Deutschland
Wir besitzen keine Versand- und Lagerfläche in Deutschland und sind nicht von der Rücknahmepflicht nach § 17 ElektroG betroffen.
