Kit de Chicote Universal — HRN-GS16K2

Para a versão mais atualizada, visite: gtb.page.link/BejJ

document Image

! IMPORTANTE: Destinado à maioria dos veículos de serviços leves e médios. Não destinado a aplicações genéricas de veículos pesados. Para caminhões de carga pesada, sempre use um chicote específico para o veículo quando oferecido pela Geotab ou pelo fabricante do veículo (consulte Identificação e Aplicação de Chicotes [PUB] e o Harness Assessment Cheat Sheet GUIDE V2.0 [PUB]). Nos casos em que a Geotab ou o fabricante do veículo não oferece um chicote específico para caminhão de carga pesada, use o chicote adaptador (HRN-CG13S1) para qualquer método de instalação de 16 pinos (OBDII) a fim de evitar possíveis danos no dispositivo GO.

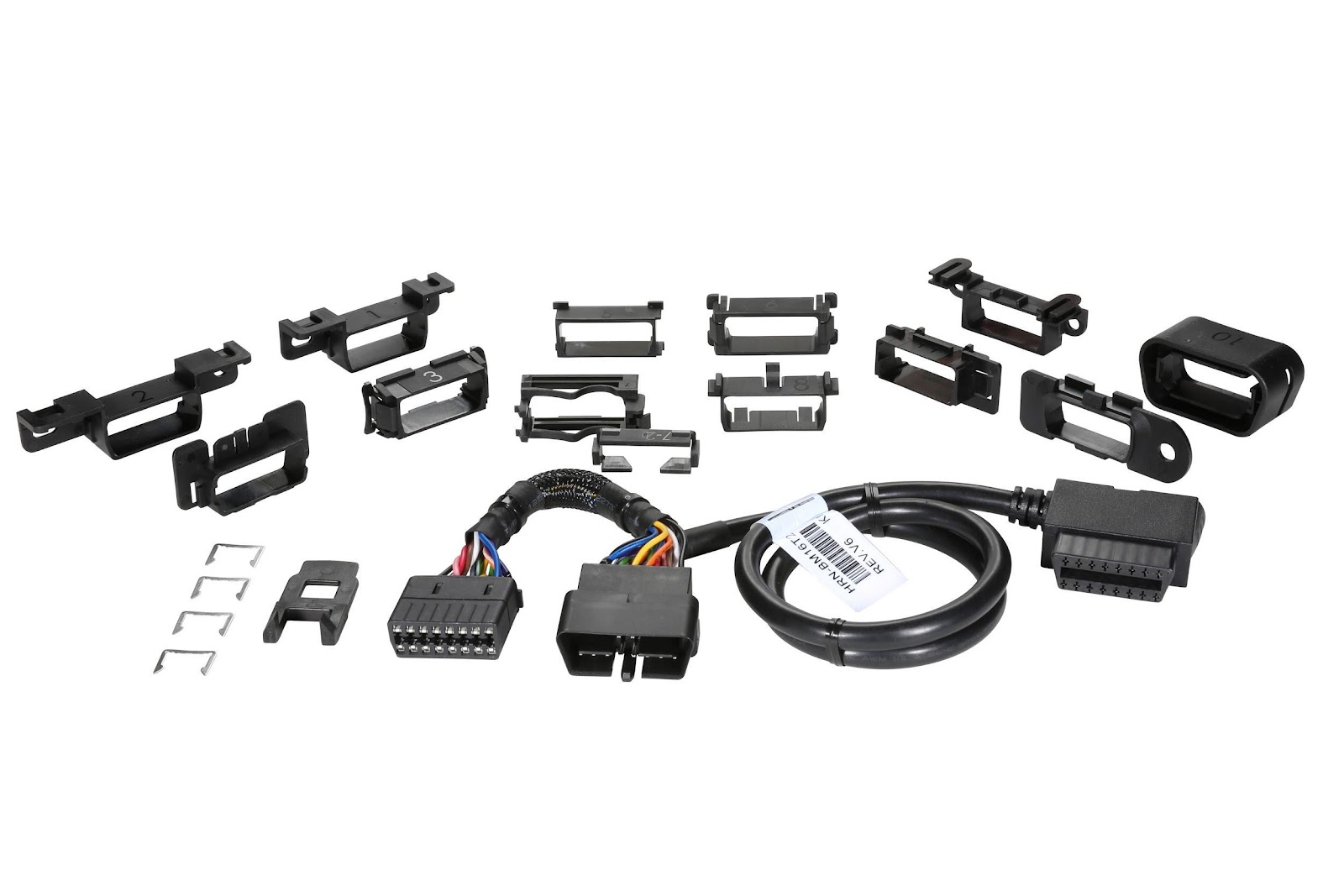

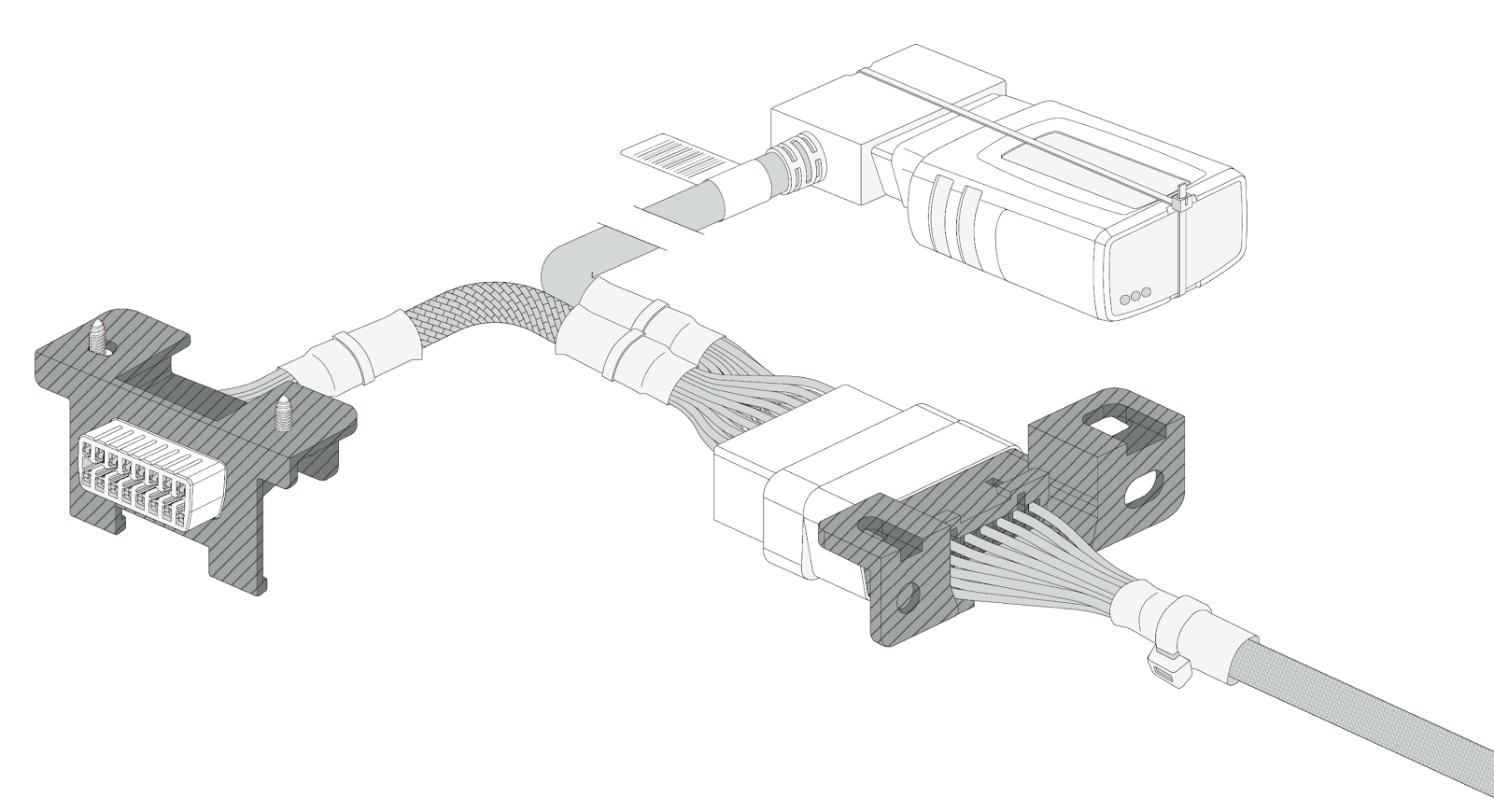

O HRN-GS16K2, um kit de chicote em T OBDII com doze suportes de montagem, conecta um dispositivo GO da Geotab® à maioria dos veículos para serviços leves e médios internacionalmente. O HRN-GS16K2 contém os adaptadores de montagem listados abaixo e os plásticos dos adaptadores são numerados para fácil referência (consulte a seção Adaptadores abaixo para mais detalhes).

  1. Adaptador de flange norte-americano
  2. Adaptador de flange estendido norte-americano
  3. Adaptador de encaixe click norte-americano
  4. Adaptador tipo desliza e trava norte-americano
  5. Adaptador tipo trava europeu
  6. Adaptador de encaixe click asiático
  • Adaptador tipo trava e encaixe click europeu
  • Adaptador de encaixe click VW
  • Adaptador de encaixe click arredondado Ford
  • Adaptador tipo desliza e trava MAN/DAF
  • Adaptador tipo deslizante Volvo
  • Especificações Técnicas do Chicote

    Peso

    214.3 g

    Tamanho

    Comprimento máximo: 670 mm;

    Largura máxima: 40,7 mm

    Material

    Conector universal: PBT

    Revestimento do fio: Revestimento de malha

    Conectores

    2 × Conectores universais

    1 × Conector ALDL compatível com 24 V

    Potência de saída

    8 V a 36 V

    Taxas de corrente

    5 A

    Taxas de temperatura

    40 a +85 °C

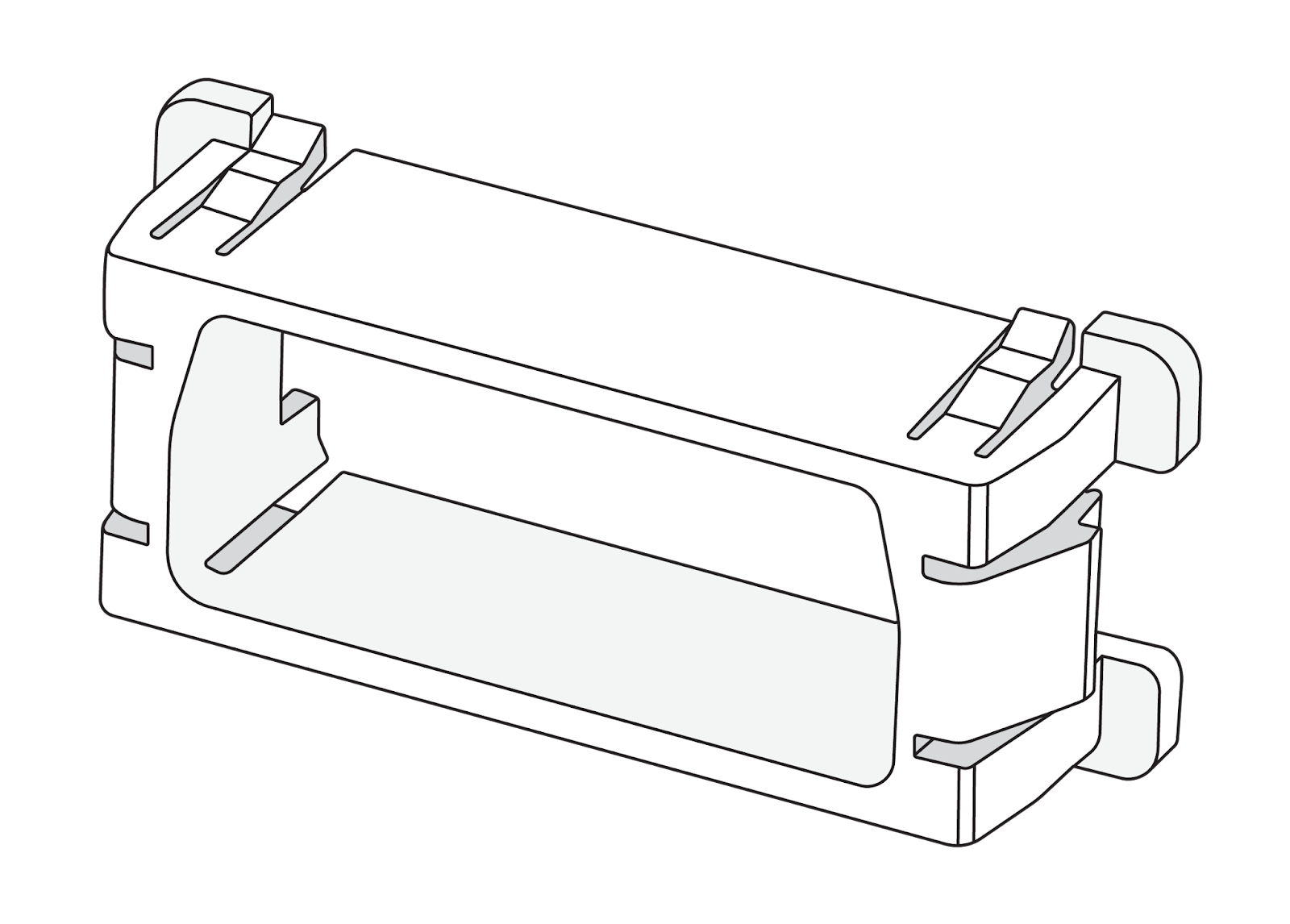

    Adaptadores

    Veja abaixo

    ADVERTÊNCIA! O kit de chicote HRN-GS16K2 foi projetado e deve ser usado somente com o dispositivo GO ou dispositivos acessórios autorizados pela Geotab. Instalação profissional por um instalador autorizado pela Geotab é requerida. Leia e siga as instruções completas de instalação do dispositivo GO (goo.gl/6AkDKV), assim como as instruções de instalação para evitar ferimentos pessoais graves ou dano significativo ao seu veículo.

    Adaptadores

    1

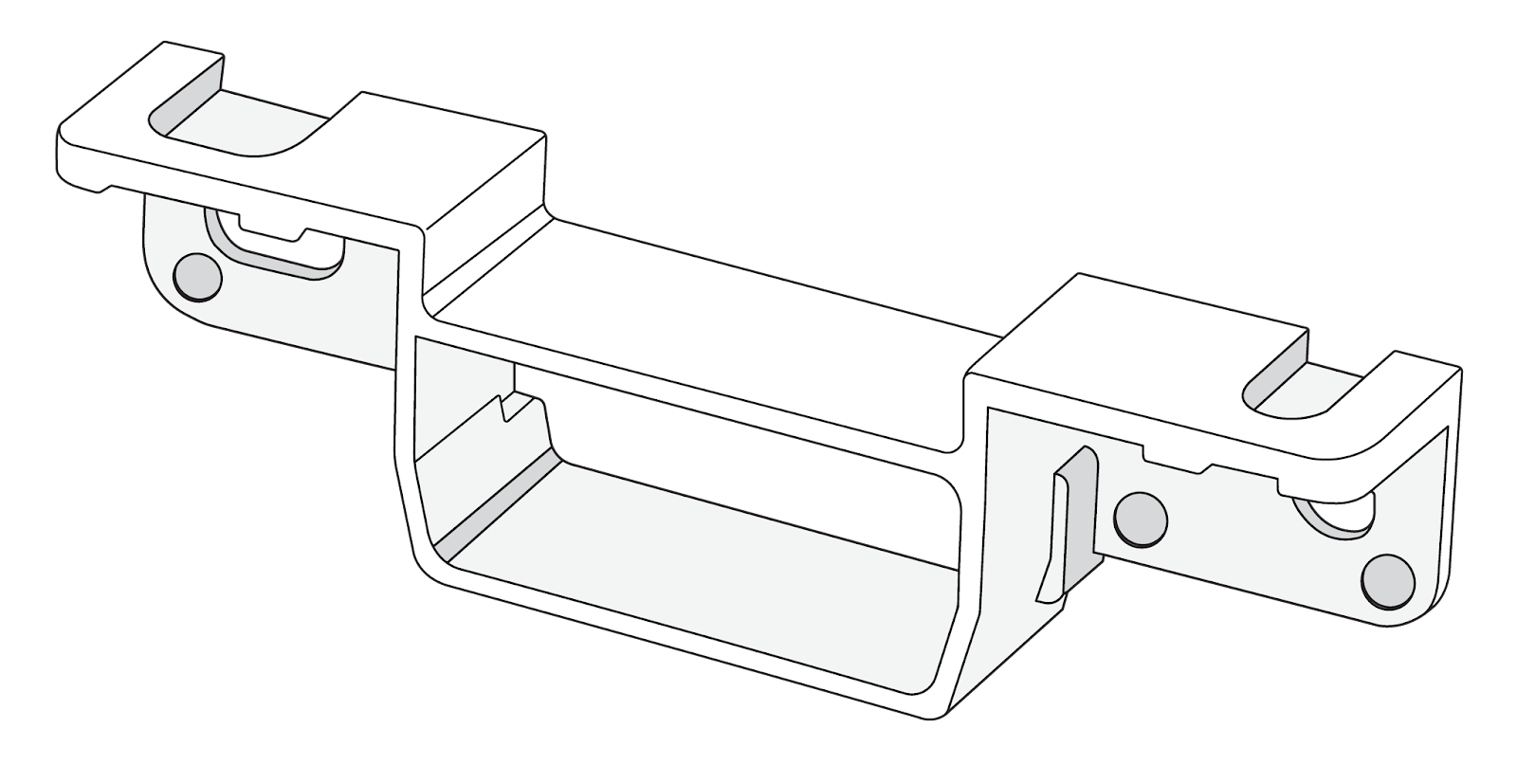

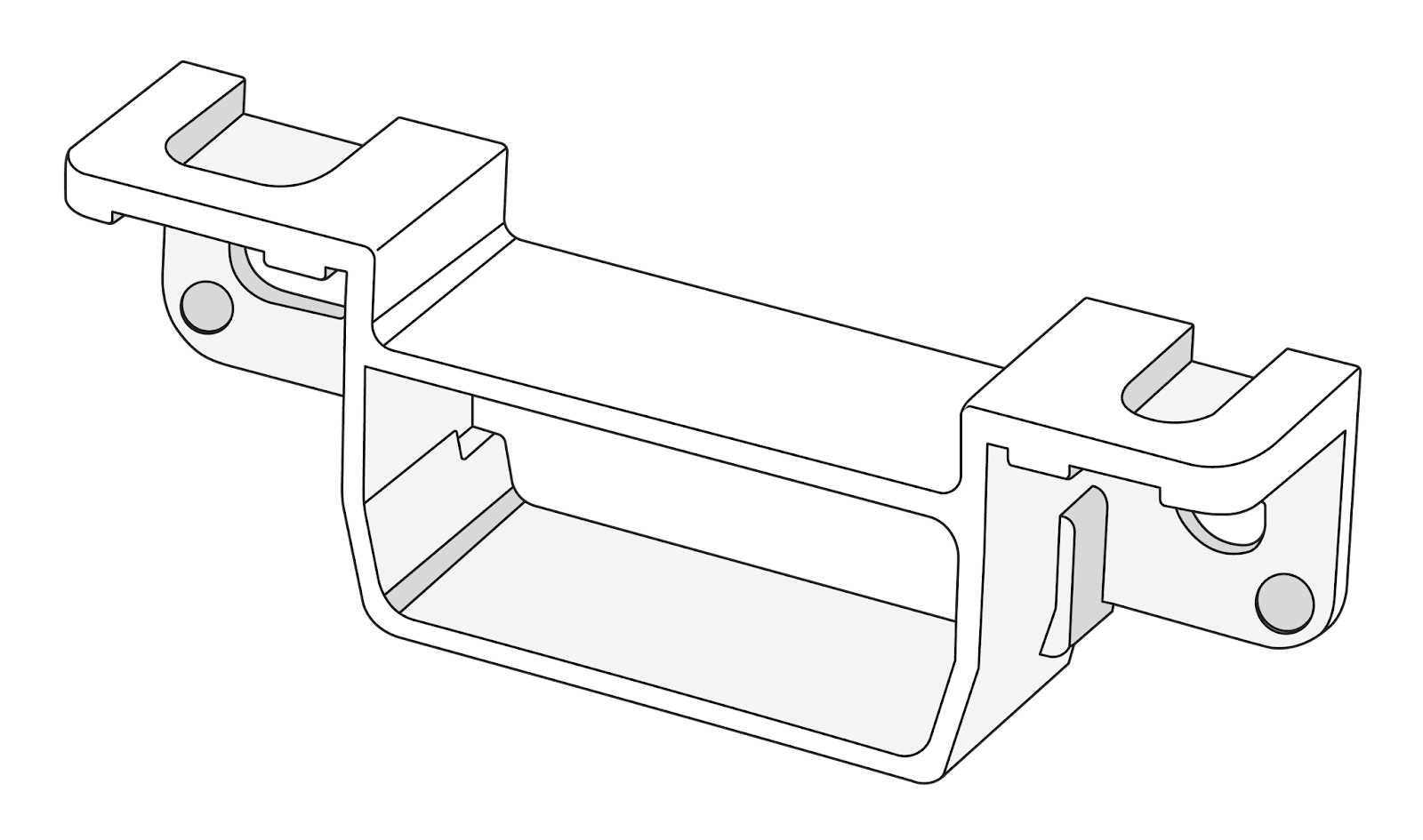

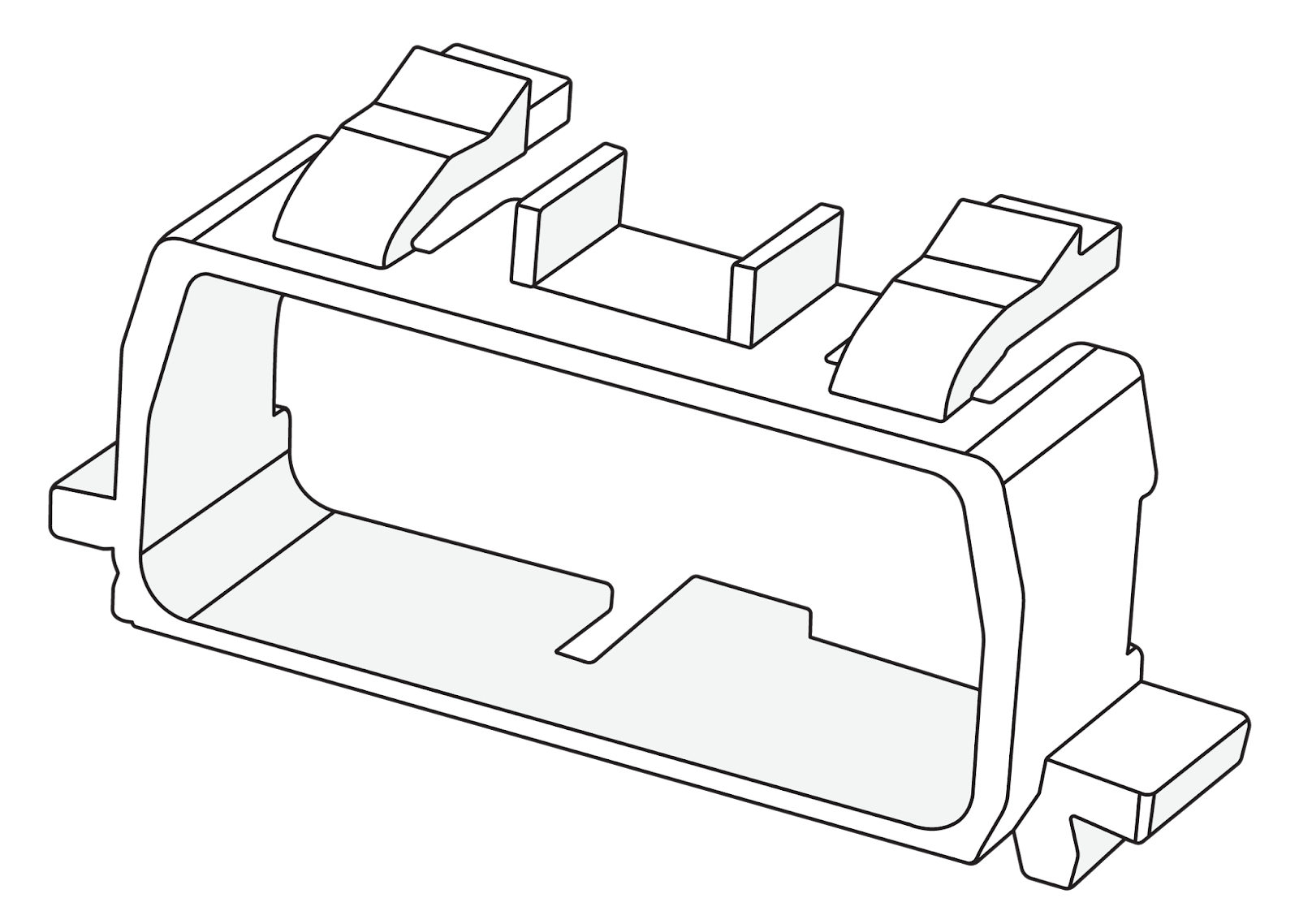

    Adaptador de flange norte-americano

    1. Ford
    2. GM
    3. Chrysler

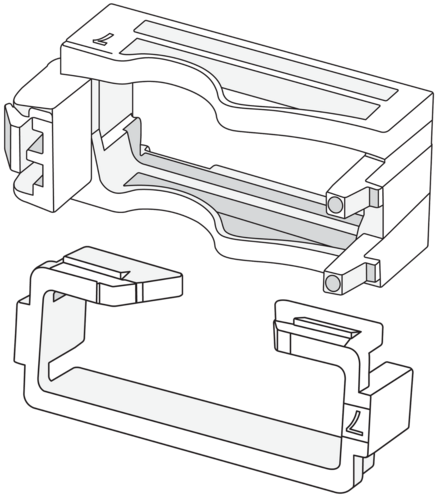

  • 7


    Adaptador tipo trava e encaixe click europeu

  • Fiat
  • Citroën
  • Peugeot
  • 2

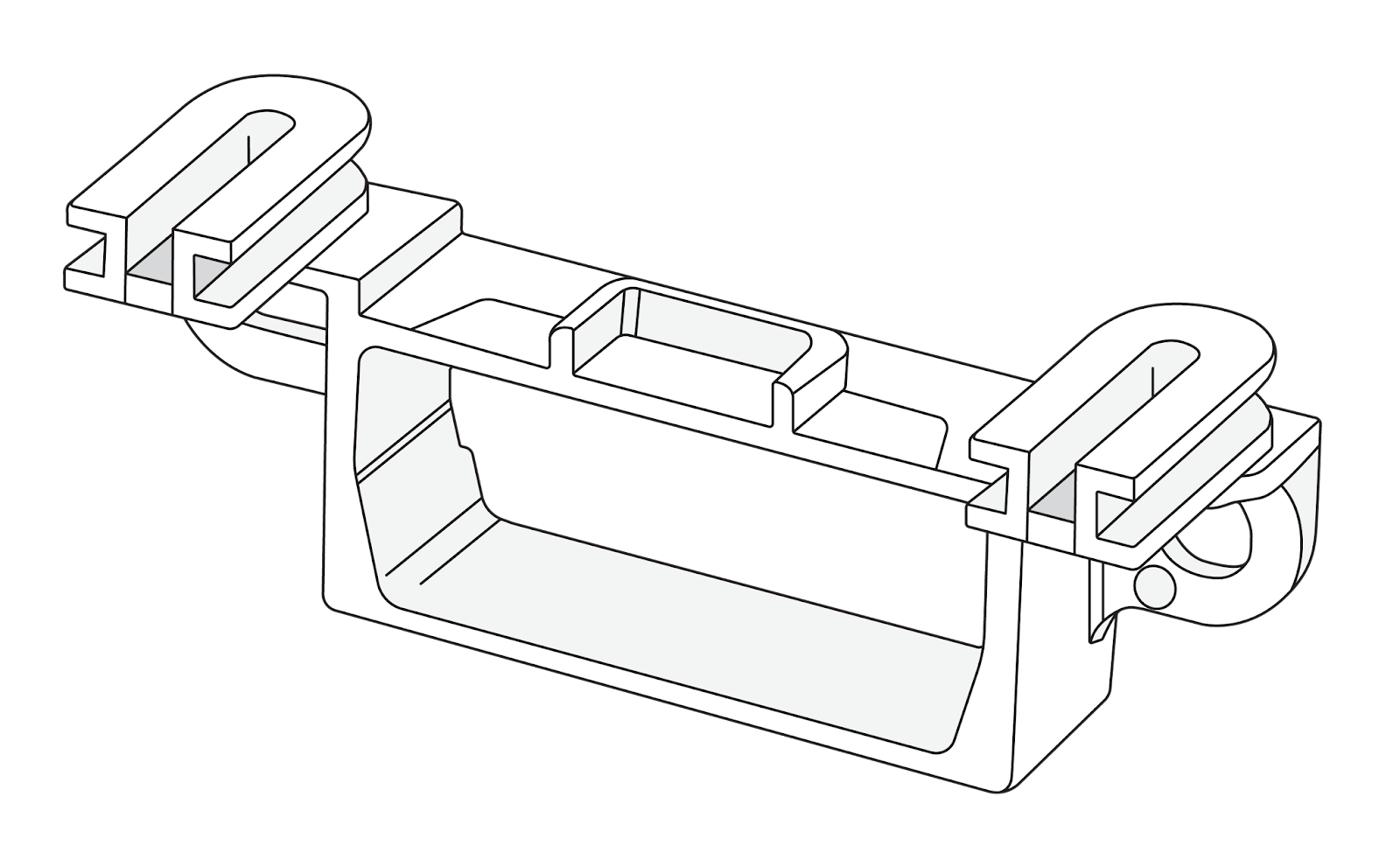

    Adaptador de flange estendido norte-americano

  • Ford
  • 8


    Adaptador de encaixe click VW

  • Volkswagen
  • Audi
  • Bently
  • Porsche
  • Skoda
  • SEAT

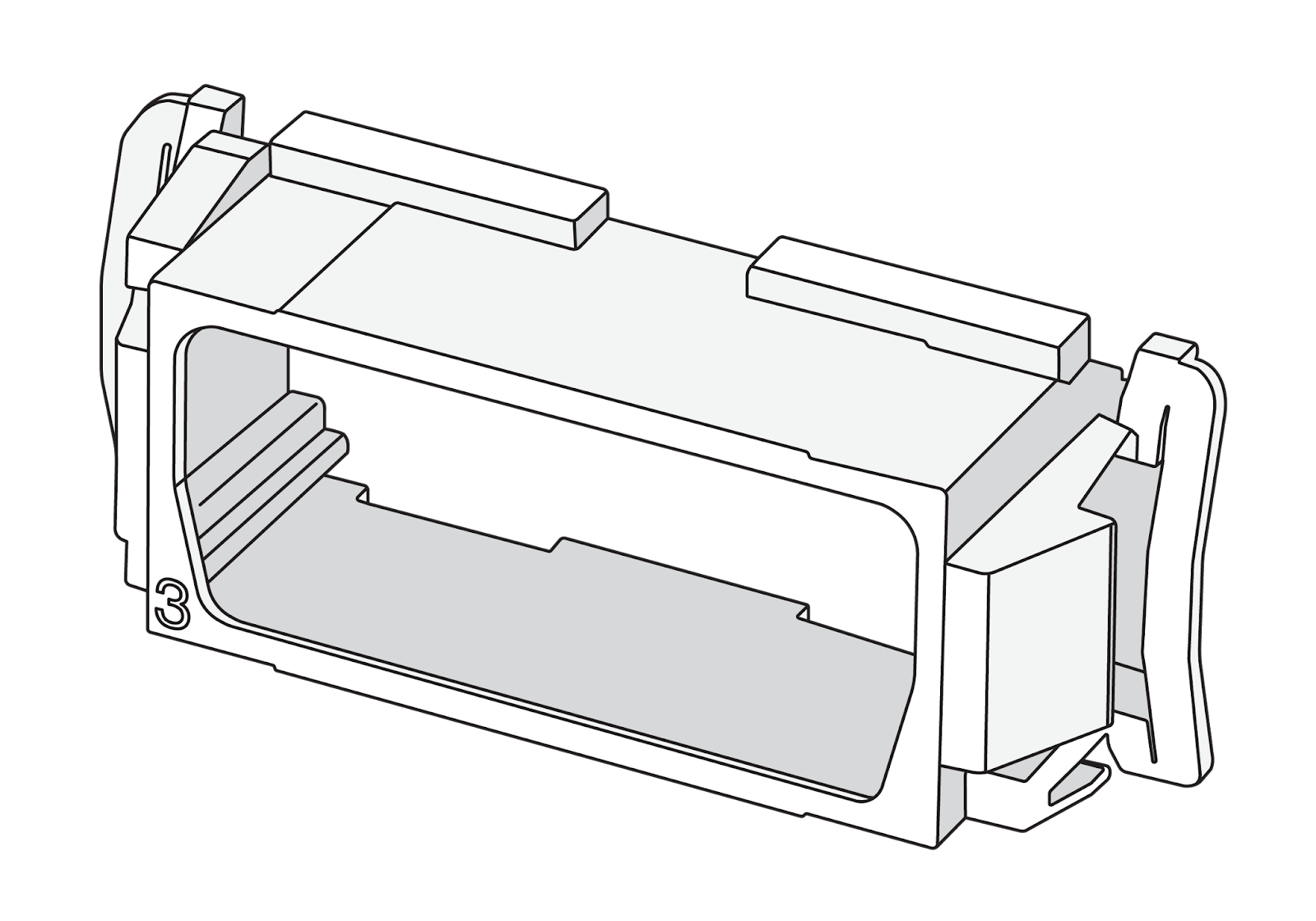

  • 3


    Adaptador de encaixe click norte-americano

  • Chrysler
  • 9


    Adaptador tipo desliza e trava BMW

  • BMW

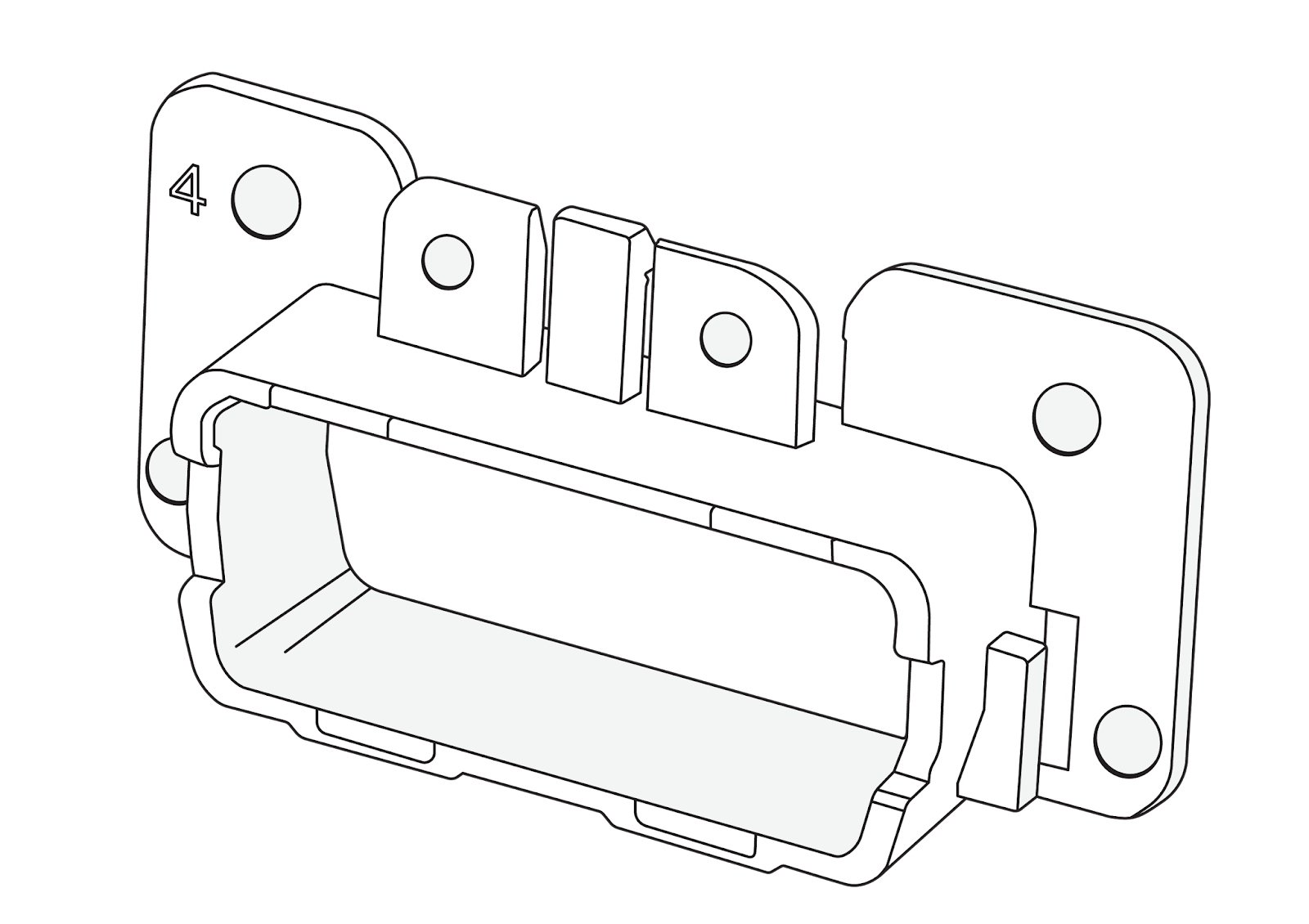

  • 4


    Adaptador tipo desliza e trava norte-americano

  • Ford
  • GM
  • 10


    Adaptador de encaixe click arredondado Ford

  • Ford
  • 5

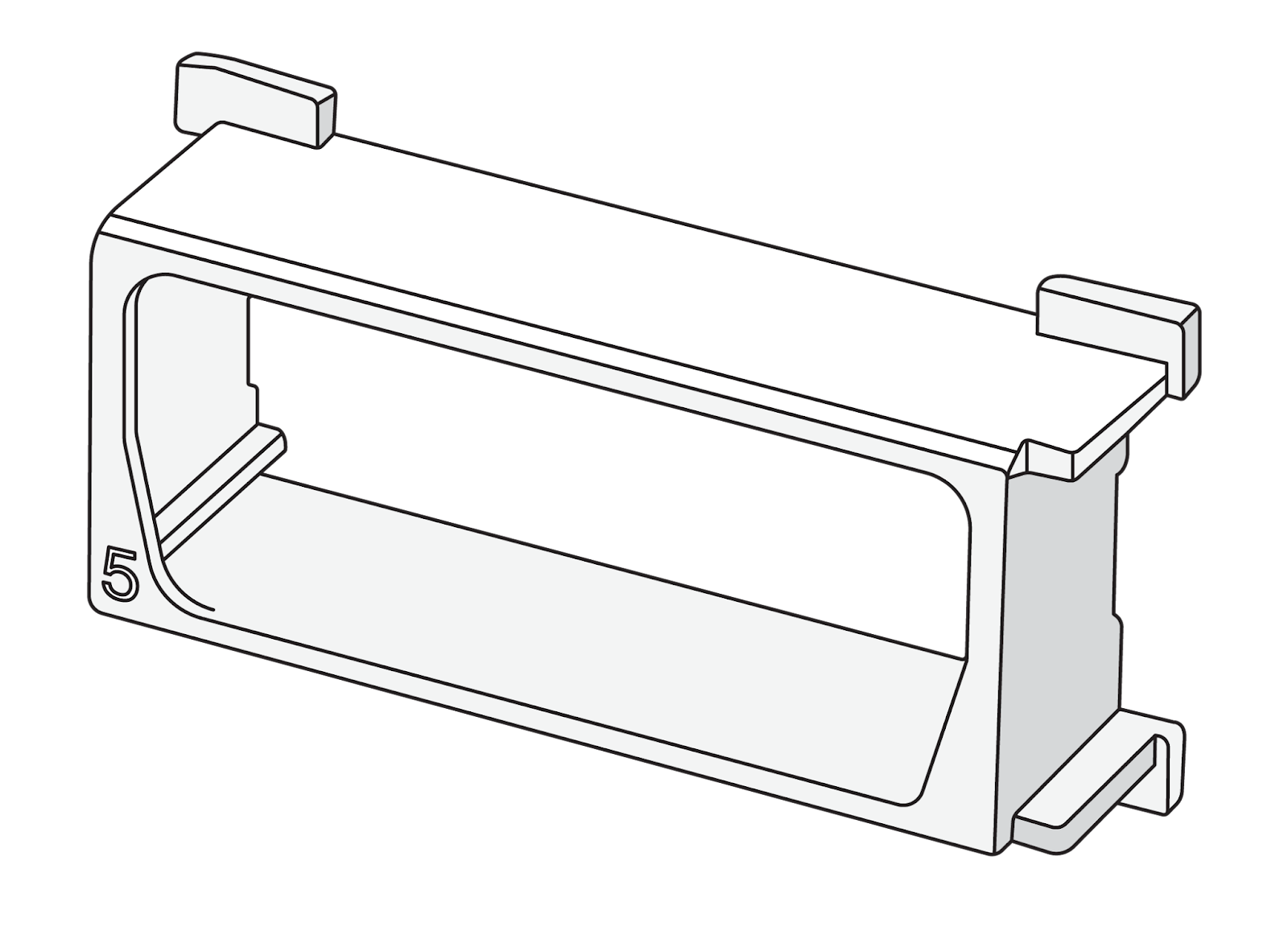

    Adaptador tipo trava europeu

  • Mercedes
  • BMW
  • Iveco

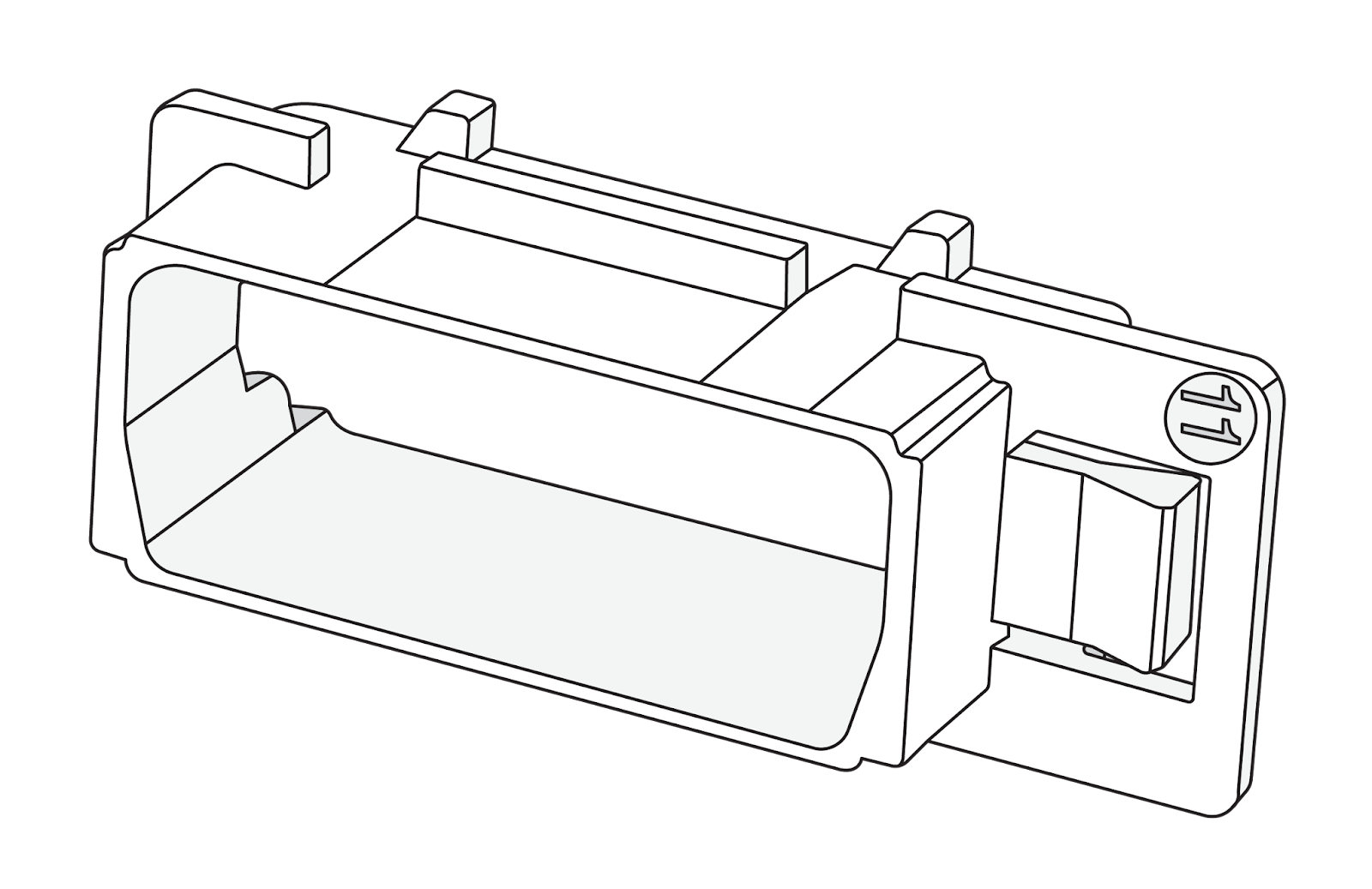

  • 11


    Adaptador tipo desliza e trava Iveco

  • MAN/DAF Iveco (HD)
  • 6


    Adaptador de encaixe click asiático

  • Toyota
  • Hyundai
  • Kia
  • Ford
  • Honda
  • Iveco
  • 12

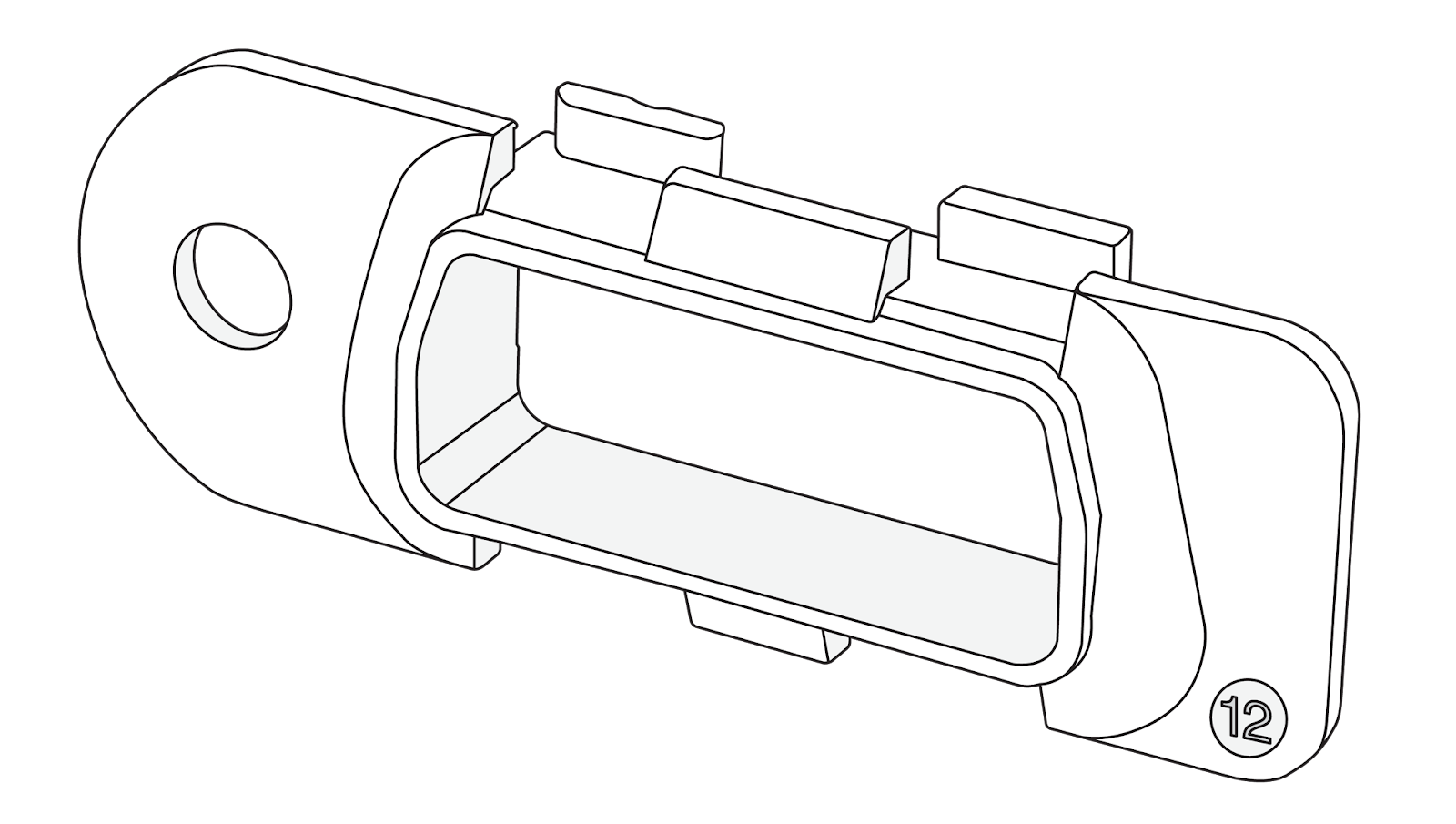

    Adaptador tipo deslizante Volvo

  • Volvo

  • Instruções de Instalação do Chicote

    1

    Desconecte o dispositivo GO da Geotab e remova o conector OBDII do slot do veículo.


    2A

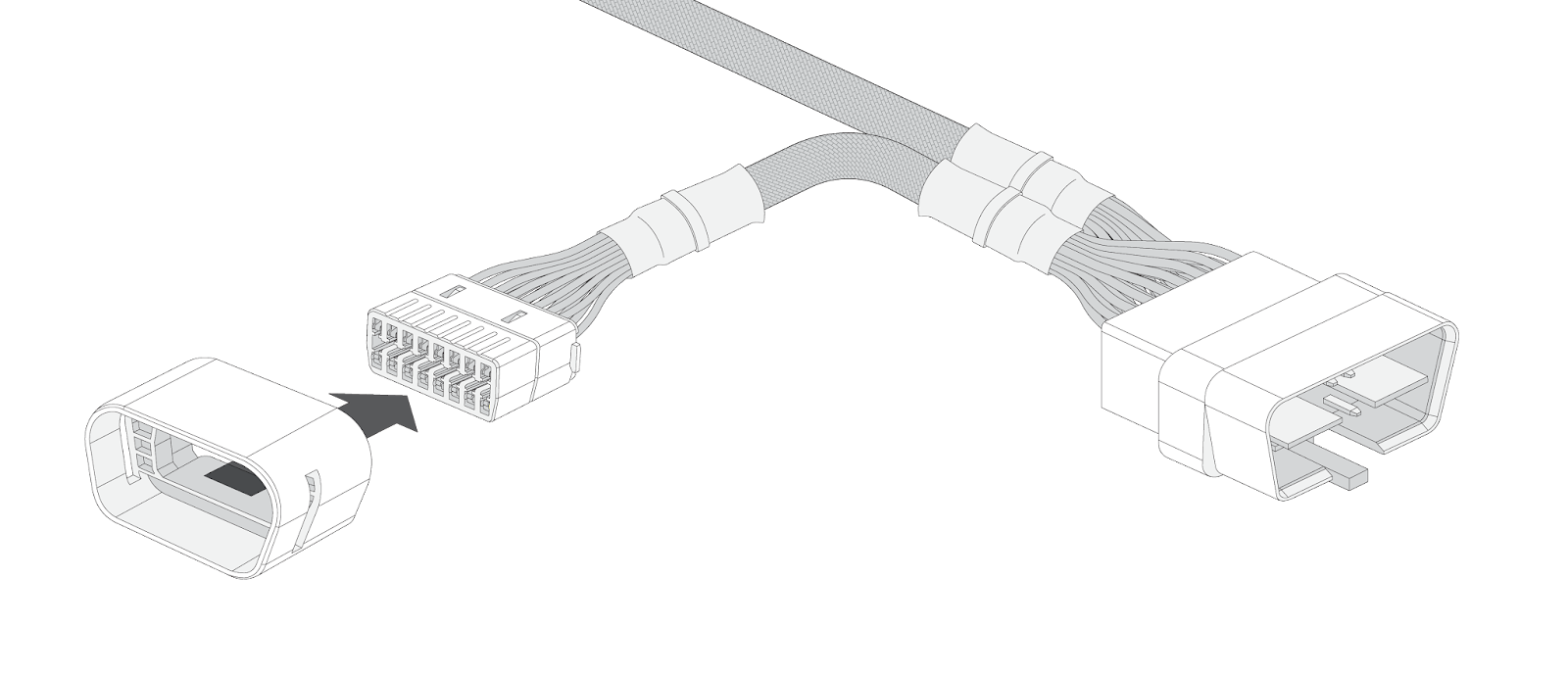

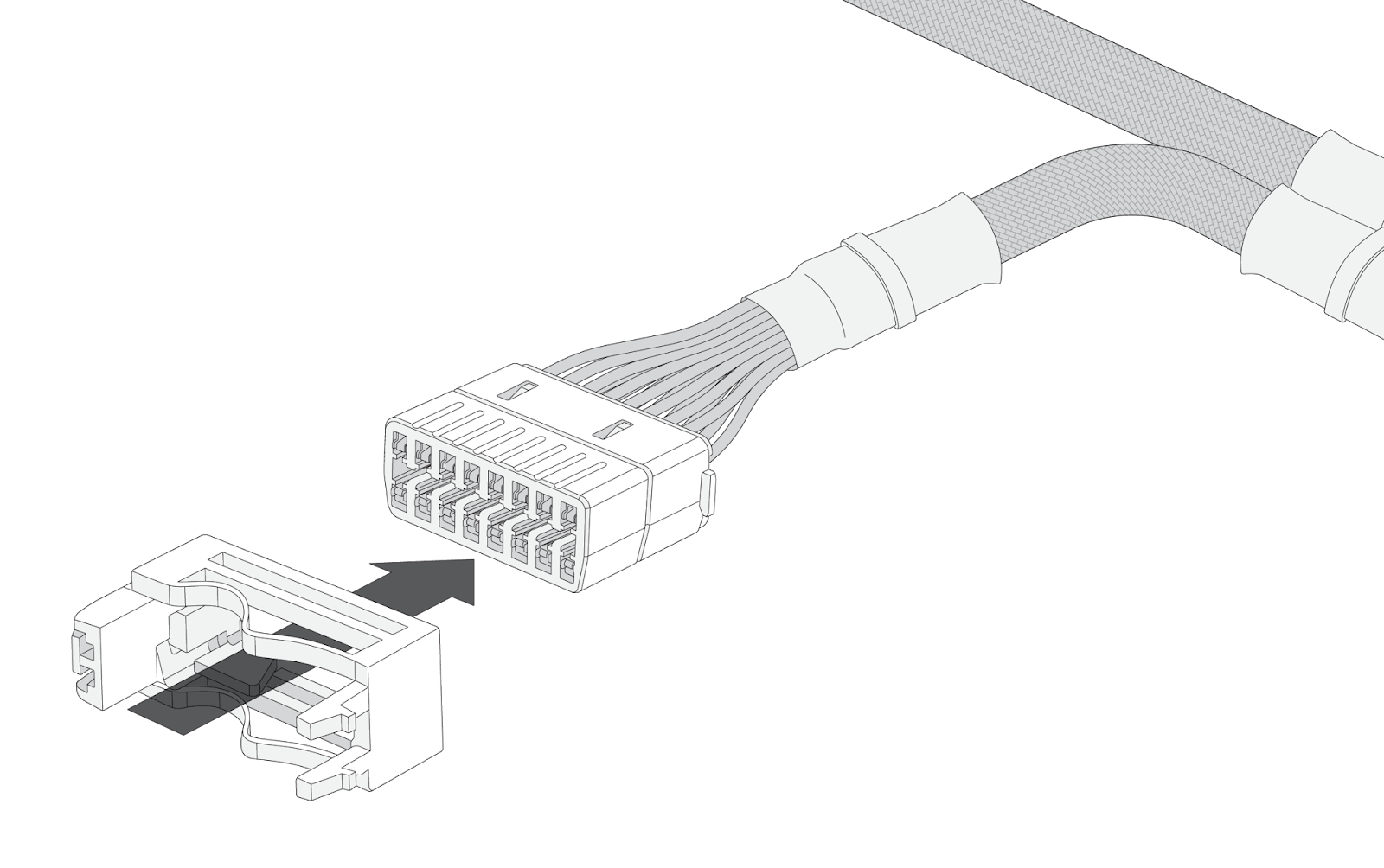

    Prenda o conector universal fêmea (extremidade curta) do chicote ao adaptador apropriado (consulte a seção Adaptadores acima) correspondente à instalação necessária.

    Nota: Para instalação em Fiat, Citroën ou Peugeot, consulte as instruções de instalação para o adaptador tipo trava e encaixe click europeu abaixo.

    Nota: Para a instalação em Ford, consulte as instruções de instalação para o adaptador de encaixe click arredondado Ford abaixo.


    2B

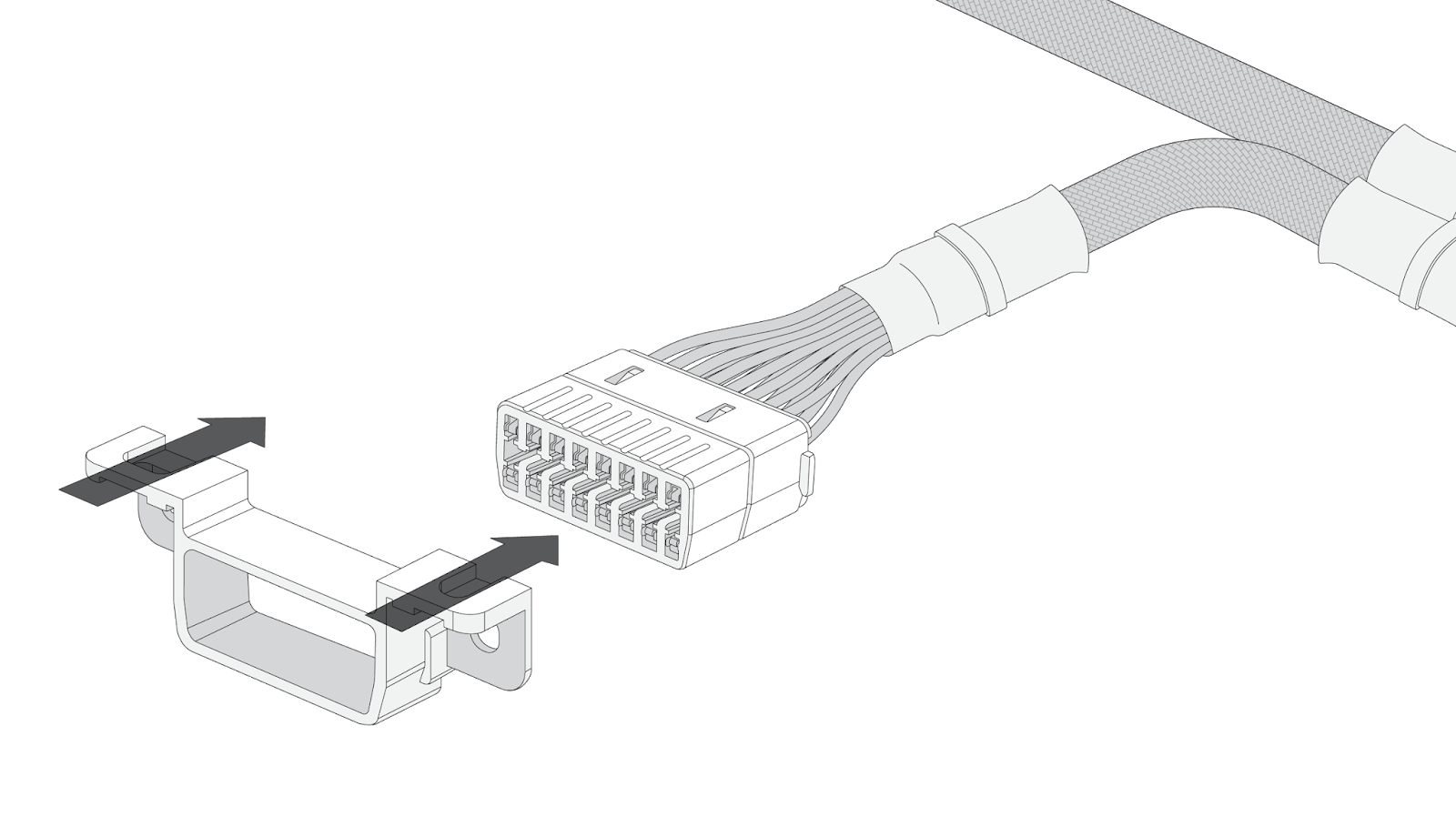

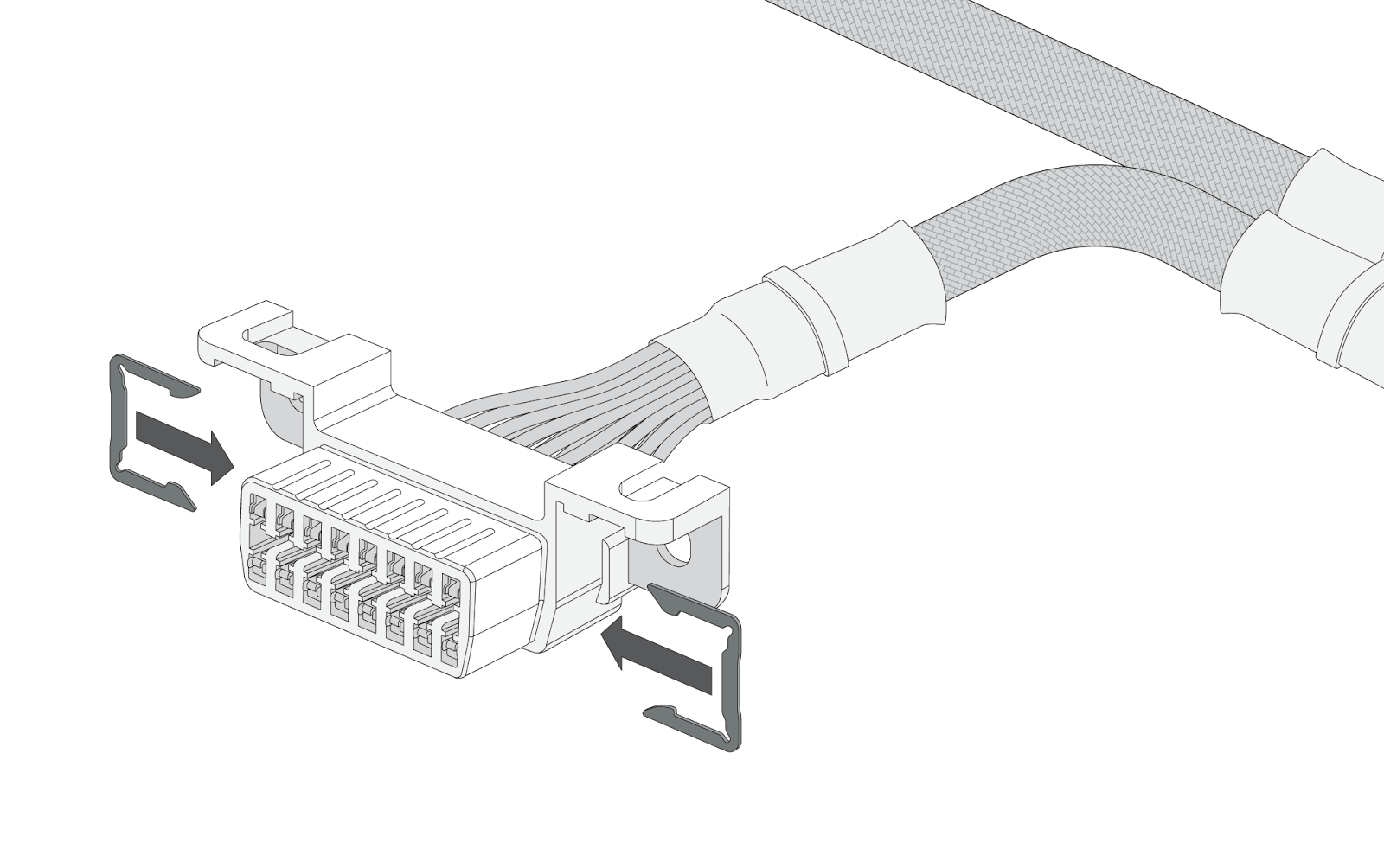

    Prenda o adaptador no lugar usando as presilhas metálicas fornecidas. Verifique se as presilhas metálicas estão travadas no adaptador.


    2C

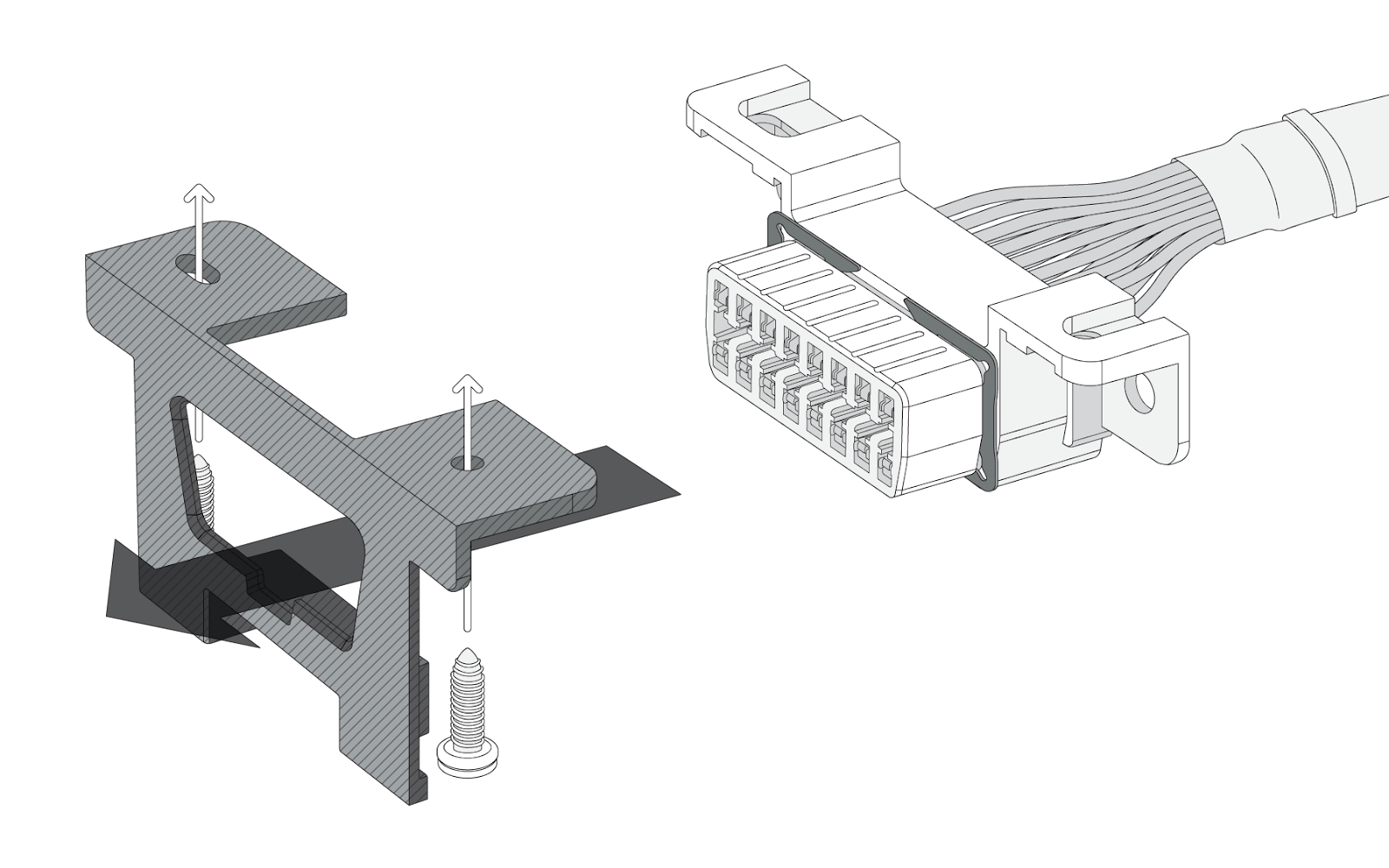

    Aperte o conector universal fêmea (extremidade curta) do chicote no slot OBDII do veículo e prenda-o no lugar usando parafusos ou presilhas de plástico nos adaptadores.


    3

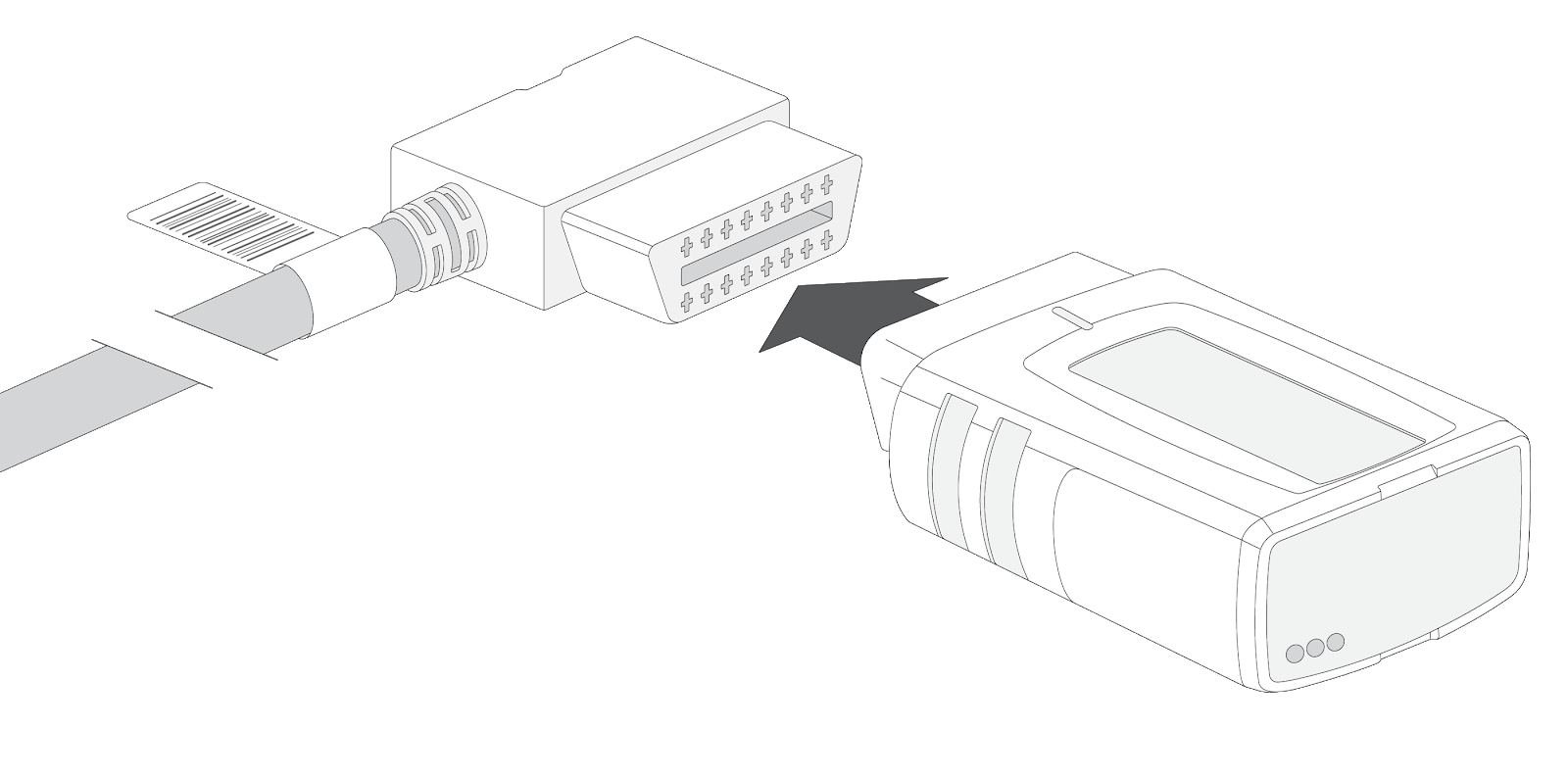

    Conecte o dispositivo GO ao outro conector universal fêmea (extremidade longa) do chicote.

    document Image

    4

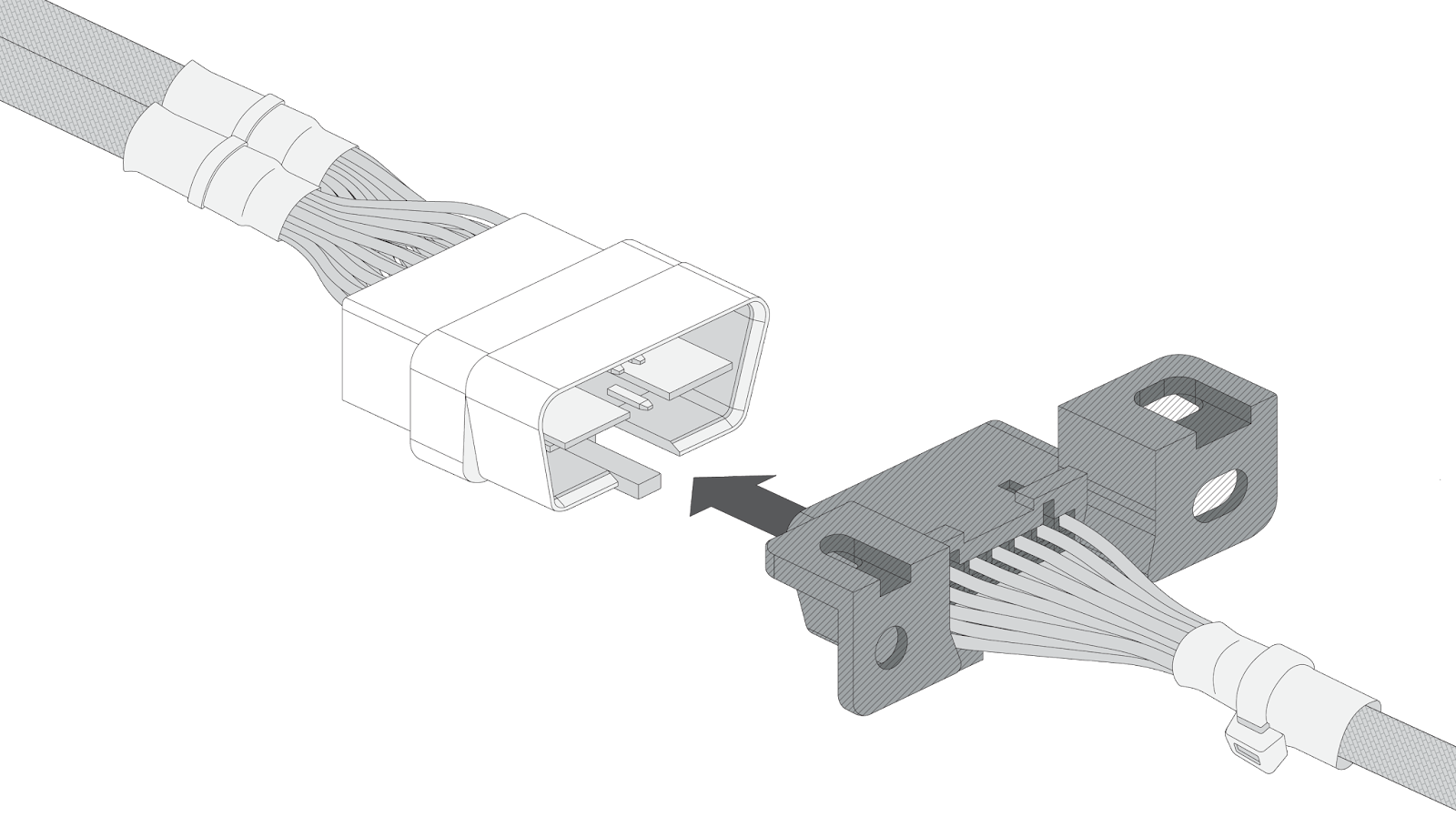

    Conecte o conector OBDII macho do chicote ao conector OBDII do veículo removido na Etapa 1.


    Configuração Concluída

    document Image



    Adaptador tipo trava e encaixe click europeu

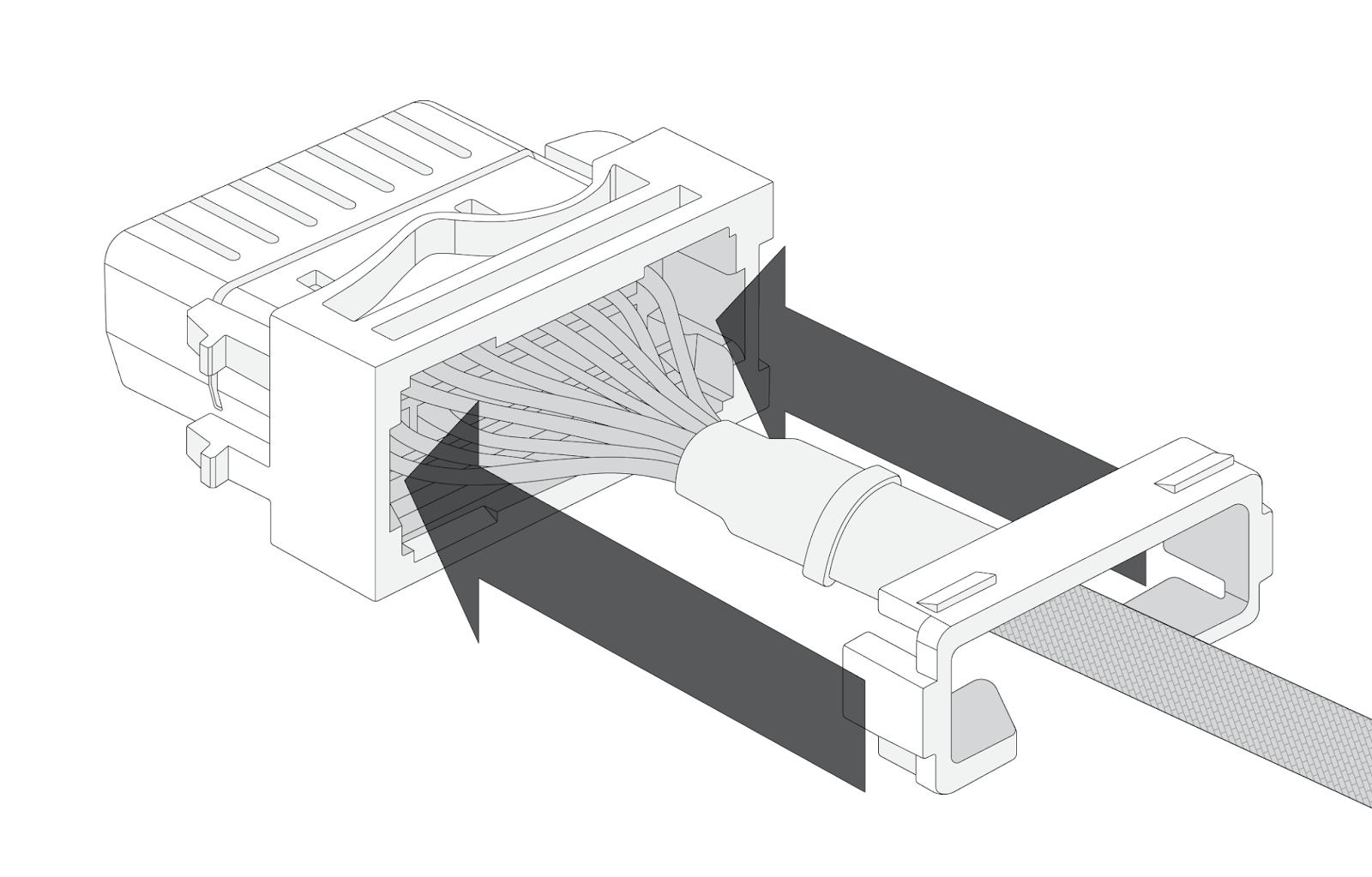

    Substitua a etapa 2 das instruções de instalação padrão pelas seguintes etapas para os veículos Fiat, Citroën ou Peugeot usando o adaptador tipo trava e encaixe click europeu.

    1

    Deslize o adaptador até o final na parte de trás do conector.


    2

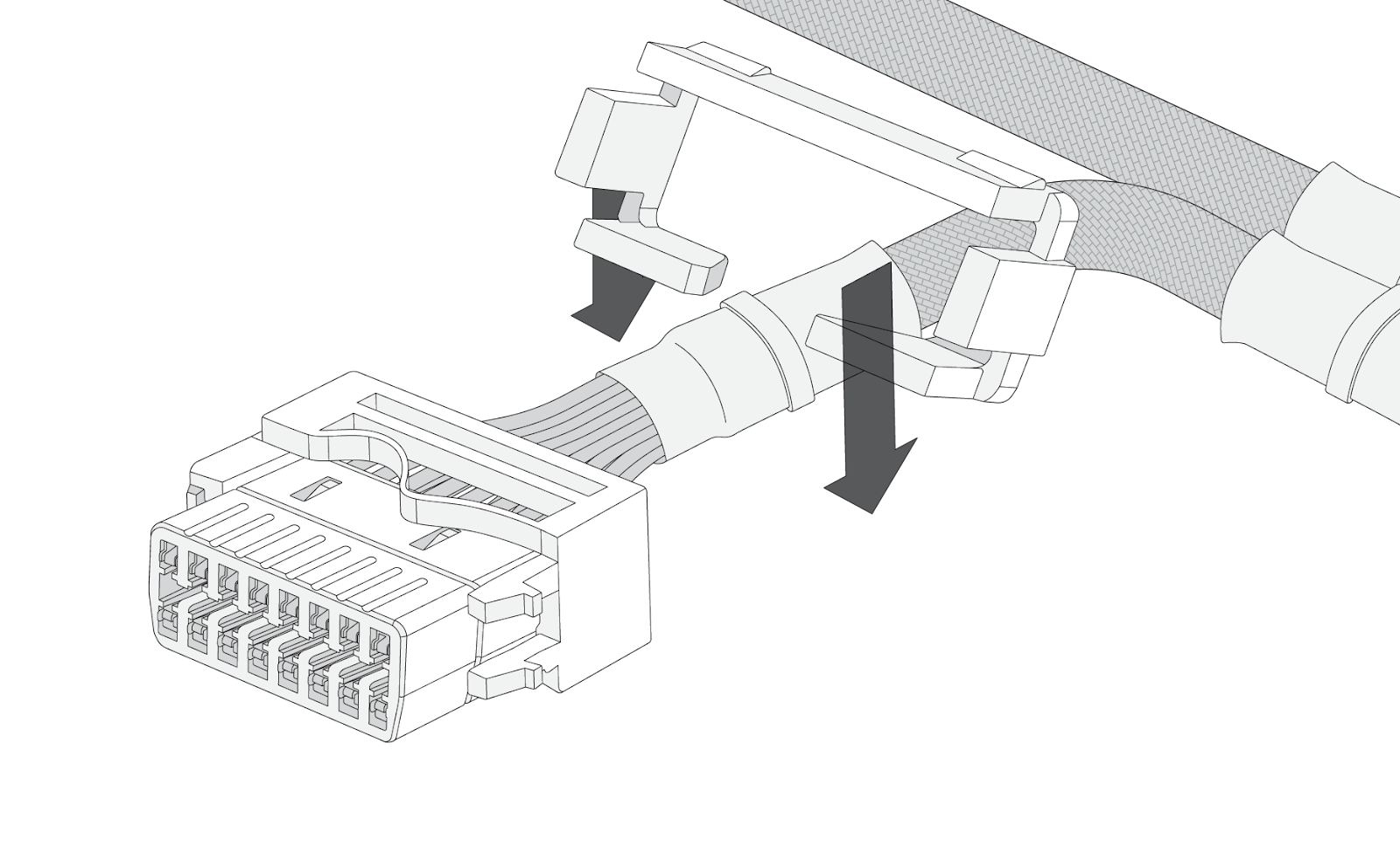

    Insira o adaptador pequeno de encaixe no fio atrás do conector.


    3

    Deslize o adaptador pequeno de encaixe a partir da parte de trás do chicote. Verifique se o adaptador está intertravado com segurança.


    Adaptador de encaixe click arredondado Ford

    Substitua a etapa 2 das instruções de instalação padrão pelas seguintes etapas para os veículos Ford usando o adaptador de encaixe click arredondado Ford.

    1

    Deslize o adaptador até o final na parte de trás do conector.


    2

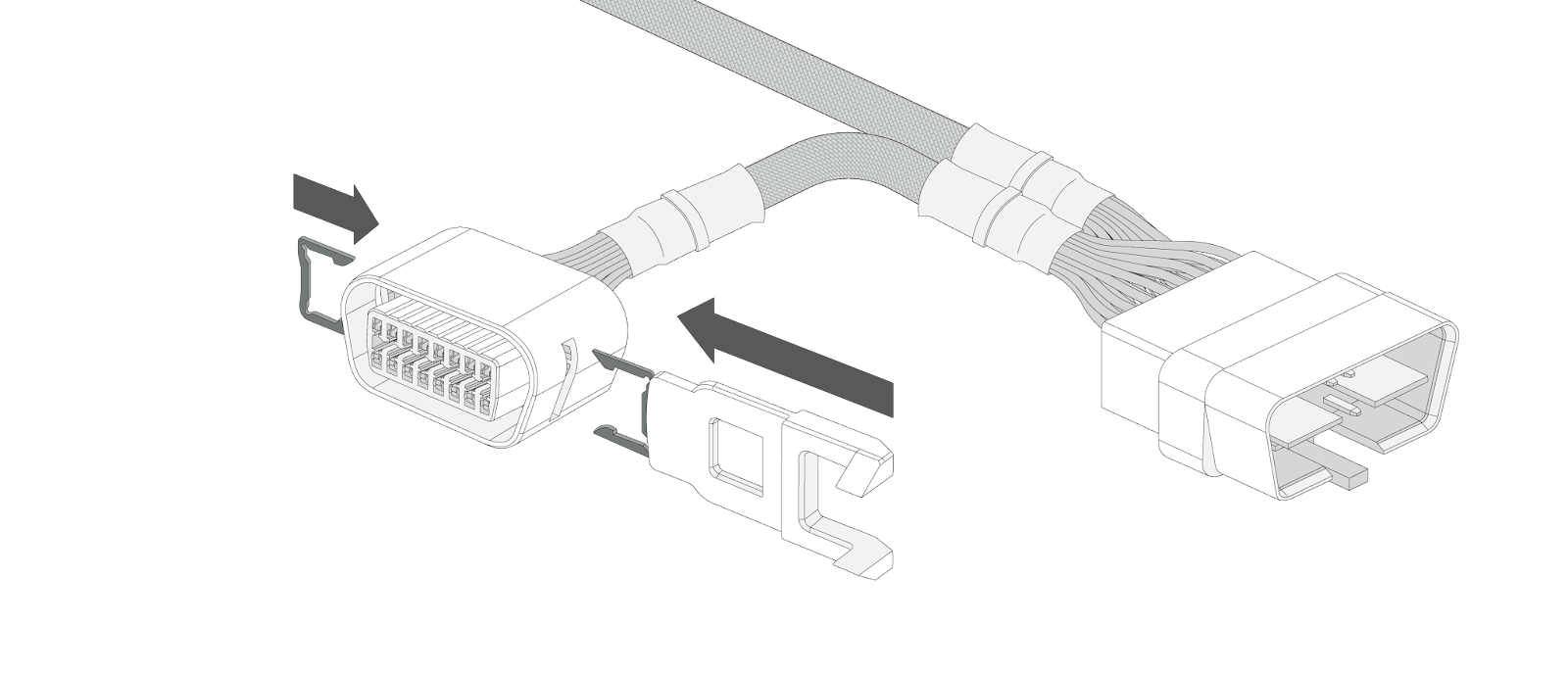

    Usando a ferramenta de inserção/remoção, prenda o adaptador no lugar usando as presilhas metálicas fornecidas. Verifique se as presilhas metálicas estão presas no adaptador.


    Inserção e Remoção de Presilhas Metálicas

    As presilhas metálicas usadas para prender os adaptadores podem ser inseridas manualmente, com exceção do adaptador de encaixe click arredondado Ford (N.º 10). O adaptador de encaixe click arredondado Ford requer o uso da extremidade de inserção da ferramenta de inserção/remoção incluída no kit. A remoção das presilhas requer o uso da extremidade de remoção da ferramenta de inserção/remoção.

    Inserir

    Remover

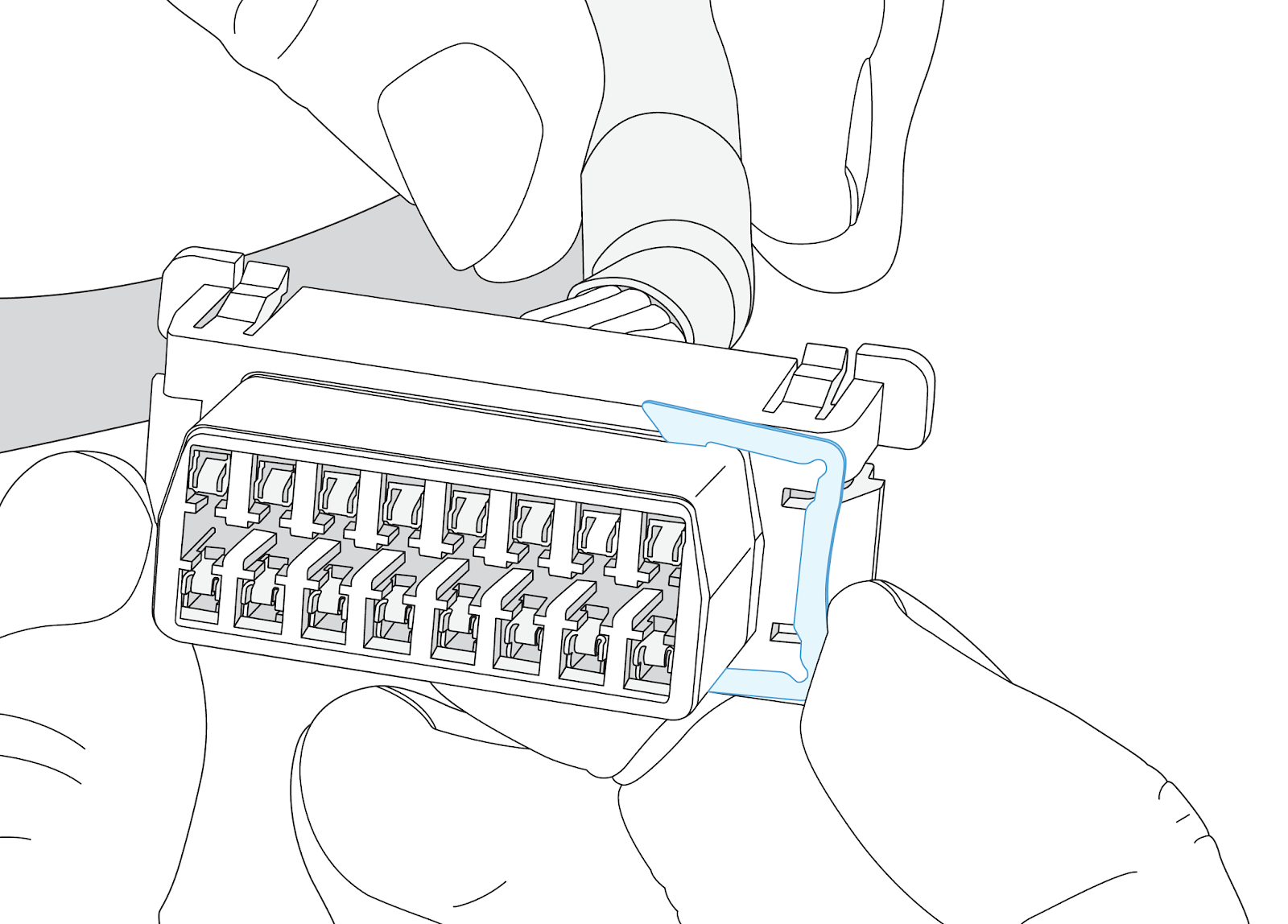

    Prenda o adaptador necessário ao conector do chicote e prenda as presilhas metálicas no lugar com as mãos.

    Remova as presilhas metálicas do adaptador puxando-as usando a extremidade de remoção da ferramenta de inserção/remoção.

    Informações Importantes de Segurança e Limitações de Uso

    Para obter a versão mais recente das Limitações de uso, visite: goo.gl/k6Fp0w (em inglês).

    ADVERTÊNCIA! Não tente instalar, configurar ou remover qualquer produto de um veículo enquanto o mesmo estiver em movimento ou em operação de outra forma. Toda instalação, configuração ou remoção deve ser feita somente em veículos parados que estejam seguramente estacionados. A tentativa de realizar serviços em unidades enquanto estão sendo operadas pode resultar em mau funcionamento ou acidentes, levando à morte ou a ferimentos pessoais graves.

    ADVERTÊNCIA! Todos os dispositivos instalados no veículo, e o respectivo cabeamento, devem ser firmemente apertados e mantidos fora do alcance de todos os controles do veículo, incluindo os pedais do acelerador, freio e embreagem. Você deve inspecionar os dispositivos e cabeamento regularmente para garantir que todos continuam firmemente fixados. Cabeamento ou dispositivos frouxos podem impedir o uso dos controles do veículo, o que resulta em aceleração ou frenagem imprevistas, assim como outras perdas de controle do veículo, podendo levar à morte ou a ferimentos pessoais graves. Dispositivos instalados no veículo que estejam incorretamente fixados podem se desconectar e causar impacto aos operadores, em caso de aceleração ou desaceleração repentina, o que poderá resultar em ferimentos.

    ADVERTÊNCIA! Se a qualquer momento após a instalação de um dispositivo no veículo, um aviso acender no painel, ou se o mesmo estagnar ou tiver uma queda notável de desempenho, desligue o motor, remova o dispositivo e entre em contato com seu revendedor. Continuar a operar um veículo com esses sintomas pode causar perda de controle do veículo e ferimentos graves.

    ADVERTÊNCIA! Os dispositivos instalados no veículo devem ser mantidos livres de detritos, água e outros contaminantes ambientais. Falha em fazê-lo poderá causar o mau funcionamento de unidades ou um curto-circuito, que podem levar a risco de incêndio, danos no veículo ou ferimentos graves.

    ADVERTÊNCIA! Não tente remover os dispositivos do veículo no qual foram instalados originalmente para instalá-los em outro veículo. Nem todos os veículos compartilham compatibilidade, e fazer isso pode resultar em interações inesperadas com o seu veículo, incluindo perda repentina de energia, desligamento do motor enquanto em operação, fazer com que o veículo opere mal ou de modo errático, e levar à morte, ferimentos graves e/ou danos no veículo.

    AVISO: Este produto não contém nenhuma peça que possa ser reparada pelo usuário. Configuração, manutenção e reparos devem ser feitos somente por um revendedor ou instalador autorizado. A manutenção não autorizada anulará a garantia de seu produto.

    document Image

    ⚠️ CUIDADO! Utilize sempre o chicote adaptador (HRN-CG13S1) com o GO9 (anterior à V2) para caminhões de carga pesada a fim de evitar possíveis danos no dispositivo GO9. Para obter mais informações, consulte gtb.page.link/WaZt (em inglês).
