IOX-UREADER
Scopri come IOX-UREADER supporta il tachigrafo, il morsetto CAN contactless e la funzionalità di registrazione dei dati durante il trasporto a temperatura controllata (catena del freddo). Invia i dati del tachigrafo in tempo reale, inclusi il nome del conducente, lo stato del conducente e altre informazioni utili a MyGeotab e include il download remoto delle informazioni sul veicolo e sul conducente.

Support Document

5 mins to read

In questo documento

Sommario

! IMPORTANTE: utilizzare solo dispositivi telematici Geotab con cablaggi approvati da Geotab e acquistati mediante canali autorizzati. L'uso di cablaggi non Geotab acquistati mediante canali non autorizzati può causare gravi rischi per la sicurezza, tra cui incendi, con conseguenti lesioni personali gravi e/o danni al veicolo.

Introduzione

Questo documento illustra tutti i cablaggi relativi a IOX-UREADER e fornisce le seguenti informazioni per ciascun cablaggio:

  1. una descrizione del cablaggio;
  2. la lunghezza del cablaggio;
  3. lo scopo del cablaggio.
  4. Ulteriori informazioni sull'installazione del cablaggio.

Denominazione dei cablaggi e convenzioni di denominazione

Tutti i nomi dei cablaggi iniziano con il prefisso HRN seguito da un codice alfanumerico di sei caratteri. Per ulteriori informazioni sulle convenzioni di denominazione dei cablaggi, consultare il documento Identificazione e applicazione del cablaggio.

Note di installazione per tutti i cablaggi

! IMPORTANTE: per garantire un collegamento corretto con i diversi tipi di veicoli utilizzando i cablaggi descritti in questo documento, consultare la Guida all'installazione di IOX-UREADER.

Compatibilità della catena del freddo

Ogni cablaggio relativo alla catena del freddo è compatibile con un solo tipo di veicolo, un'unità di refrigerazione/controller e una scatola IP. Per ulteriori informazioni, fare riferimento alla tabella Compatibilità del cablaggio della catena del freddo.

Cablaggi

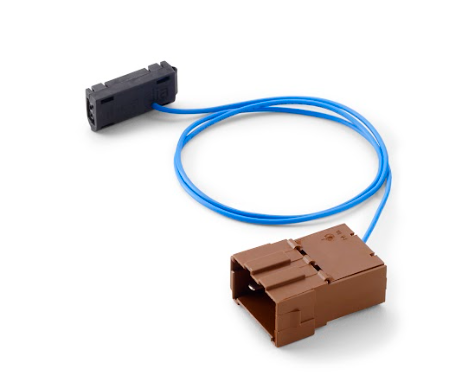

HRN-CL01S2

Sostituisce: INT-AC-C309

Descrizione: cablaggio per il connettore anteriore del tachigrafo VDO. Sostituisce INT-AC-C309.

Lunghezza: 50 centimetri/20 pollici

Scopo: consente di eseguire il download da remoto anteriore dei tachigrafi. Deve essere collegato a HRN-URTACHO o HRN-URTACHO02-A. La versione VDO 1.3 o superiore supporta il download da remoto tramite connettore anteriore.

Installazione: collegamento per il download da remoto anteriore

document Image

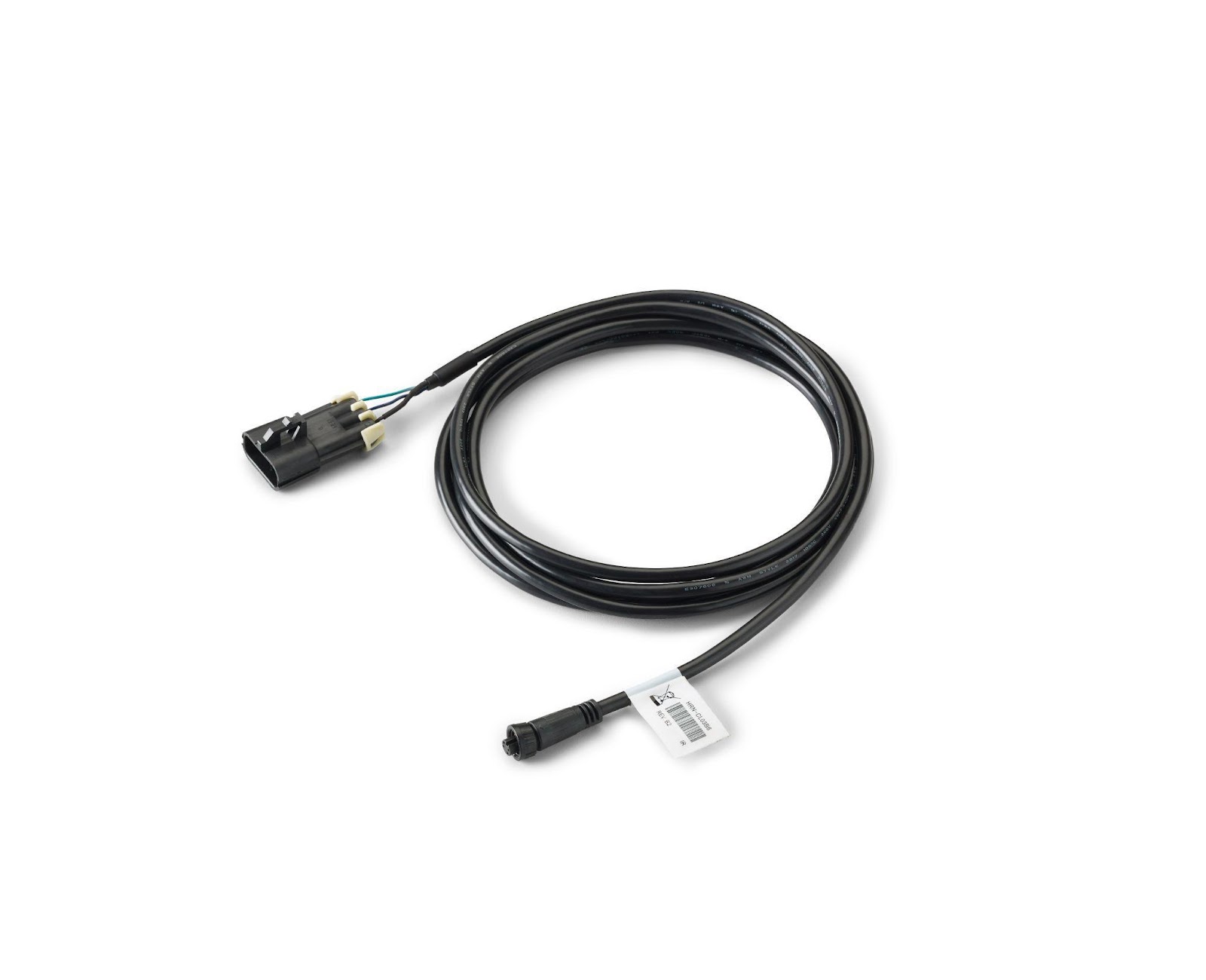

HRN-URTACHO [FUORI PRODUZIONE]

Sostituisce: INT-AC-C401C

Descrizione: cablaggio per collegamento PortB di dispositivi IOX-UREADER (connettore Molex a 6 pin) ai tachigrafi. Sostituisce INT-AC-C401C.

Lunghezza: 461 centimetri/181 pollici

Scopo: consente il collegamento al tachigrafo tramite CANbus (DTCO-C) e K-line/SRE (DTCO-D8).

Installazione: collegamento al tachigrafo

document Image

HRN-URTACHO02-A

Descrizione: cablaggio per il collegamento della porta B di IOX-UREADER (connettore Molex a 6 pin) ai tachigrafi.

Lunghezza: 461 centimetri/181 pollici

Scopo: consente il collegamento al tachigrafo tramite CAN-bus (DTCO-C) e K-line/SRE (DTCO-D8). Offre una soluzione Plug and Play completa qualora le porte del tachigrafo fossero occupate.

Installazione: collegamento al tachigrafo

document Image

HRN-CL03B6

Sostituisce: INT-AC-C411NP

Descrizione: cablaggio per unità refrigerate Carrier per PortA dei dispositivi IOX-UREADER. Sostituisce INT-AC-C411NP.

Lunghezza: 306 centimetri/120 pollici

Scopo: consente il collegamento seriale RS-232 alle unità refrigerate Carrier per la lettura dei dati diagnostici e della temperatura.

document Image

HRN-CL03S5

Sostituisce: INT-AC-C412NP

Descrizione: cablaggio per unità refrigerate Thermo King ThermoGuard IV e V per PortA dei dispositivi IOX-UREADER. Sostituisce INT-AC-C412NP.

Lunghezza: 300 centimetri/140 pollici

Scopo: consente il collegamento seriale RS-232 alle unità refrigerate Thermo King ThermoGuard IV e V per la lettura dei dati diagnostici e della temperatura.

document Image

HRN-CL03B5

Sostituisce: INT-AC-C413NP

Descrizione: cablaggio per unità refrigerate Thermo King ThermoGuard uP VI per PortA dei dispositivi IOX-UREADER. Sostituisce INT-AC-C413NP.

Lunghezza: 305 centimetri/120 pollici

Scopo: consente il collegamento seriale RS-232 alle unità refrigerate Thermo King ThermoGuard uP VI per la lettura dei dati diagnostici e della temperatura.

document Image

HRN-CL02S7

Sostituisce: INT-AC-C415

Description: Cablaggio per unità refrigerate Hwasung per PortA (connettore Molex a 4 pin) dei dispositivi IOX-UREADER. Sostituisce INT-AC-C415.

Lunghezza: 305 centimetri/120 pollici

Scopo: consente il collegamento seriale RS-232 alle unità refrigerate Hwasung per per la lettura dei dati diagnostici e della temperatura.

document Image

HRN-CL03S9

Sostituisce: INT-AC-C416 E INT-AC-C416NP

Descrizione: cablaggio per unità di refrigerazione Thermo King TSR-3 per PortA (connettore Molex a 4 pin) dei dispositivi IOX-UREADER. Sostituisce INT-AC-C416NP.

Lunghezza: 1510 centimetri/594 pollici

Scopo: consente il collegamento seriale RS-232 alle unità refrigerate Thermo King TSR-3 per la lettura dei dati diagnostici e della temperatura.

document Image

HRN-CL03S10

Sostituisce: INT-AC-C417NP

Descrizione: cablaggio per unità di refrigerazione Carrier dei camion per PortA (connettore Molex a 4 pin) dei dispositivi IOX-UREADER. Sostituisce INT-AC-C417NP.

Lunghezza: 1510 centimetri/594 pollici

Scopo: consente il collegamento seriale RS-232 alle unità refrigerate Carrier per la lettura dei dati diagnostici e della temperatura.

document Image


HRN-CL03S51

Sostituisce: INT-AC-C410NP

Descrizione: cablaggio per unità refrigerate Thermo King SR2, SR3 e SR4 per dispositivi IOX-UREADER. Sostituisce INT-AC-C410NP.

Lunghezza: 322 centimetri/127 pollici

Scopo: consente il collegamento seriale RS-232 alle unità refrigerate Thermo King SR2, SR3 e SR4.

HRN-HTKDSR

Descrizione: cablaggio delle unità di refrigerazione Thermo King DSR per dispositivi IOX-UREADER.

Lunghezza: 400 centimetri/157 pollici

Scopo: consente di realizzare un collegamento RS-485 ↔RS-232 alle unità di refrigerazione Thermo King DSR.

HRN-HLAEGAH

Descrizione: cablaggio delle unità di refrigerazione ‌LAE AH1-5B14L-AG per dispositivi IOX-UREADER.

Lunghezza: 360 centimetri/142 pollici

Scopo: ‌consente di realizzare un collegamento UART TTL↔RS-232 alle unità di refrigerazione LAE AH1-5B14L-AG.

Denominazione del cablaggio - Tabella delle definizioni

IOX-BRIDGE e IOX-BRIDGE RUGGED

Descrizione

Codici

Rugged

Specifica se il cablaggio è necessario per i prodotti RUGGED.

  1. BG: per gli scenari in cui non è richiesto IOX-BRIDGE.
  2. BR: per gli scenari in cui è richiesto IOX-BRIDGE RUGGED.

Categoria

Specifica il caso d'uso o la soluzione di cablaggio.

    1. CC: catena del freddo
  • Produttore o funzione

    Specifica il produttore o la funzione dell'unità di refrigerazione.

    1. TK: Thermo King
    2. CA: Carrier
    3. HW: Hwasung
    4. LA: LAE Electronics
    5. AC : per gli scenari in cui gli accessori sono collegati, ad esempio sensori per sportelli o sonde di temperatura.
    6. TH: per gli scenari in cui è necessario collegare i termografi (solo Europa).
  • Controller o modello dell'unità di refrigerazione

    Specifica il controller o il modello dell'unità di refrigerazione a cui è collegato il cablaggio.

    1. Nessun codice: non applicabile
    2. TSR: Thermo King T-Series e UT-R
    3. DSR: Thermo King DSR
    4. TG4: Thermo King ThermoGuard IV/V
    5. TG6: Thermo King ThermoGuard VI
    6. SR2: Thermo King Smart Reefer II/III/IV
    7. XAP: Carrier Xarios/Pulsar
    8. NVZ: Carrier Neos/Viento/Zephir
    9. STD: Carrier Standard
    10. ADV: Carrier Advanced
    11. AHA: LAE AH1-5B14L-AG
  • NOTA: per ulteriori informazioni sui requisiti dei cablaggi per un'unità di refrigerazione specifica, consultare Geotab - Compatibilità del cablaggio della catena del freddo.
