Identificazione e applicazione del cablaggio

Support Document

•

0 mins to read

Sfoglia tutti i tipi di cablaggio attualmente offerti da Geotab ed esamina i cablaggi per casi d'uso specifici. Ogni voce del cablaggio contiene i dettagli del prodotto, la lunghezza del cablaggio e i casi d'uso previsti, nonché il nome del cablaggio sostituito (se presente).

4 luglio 2024

Collegamenti rapidi

Avvertenze e note sull'installazione

AVVERTENZA! Utilizzare solo dispositivi telematici Geotab con cablaggi approvati Geotab acquistati mediante canali autorizzati. L'utilizzo di cablaggi non Geotab acquistati mediante canali non autorizzati può causare gravi rischi per la sicurezza, tra cui incendi, con conseguenti lesioni personali gravi e/o danni al veicolo.

! IMPORTANTE: valido solo negli Stati Uniti! Applicare l'etichetta adesiva di identificazione dell'ordine esecutivo (EO) della CARB in dotazione sul vano motore del veicolo, in prossimità dell'etichetta informativa sul controllo delle emissioni del veicolo, avendo cura di scegliere una superficie liscia e pulita. L'etichetta di identificazione EO è necessaria per agevolare le ispezioni del veicolo ai sensi del programma California Smog Check e di altre normative in vigore in materia di emissioni. Scopri ulteriori informazioni qui (in inglese).

! IMPORTANTE: Consigliamo ai clienti proprietari di veicoli a 12/24V che intendono aggiornare i loro dispositivi dalla versione GO8 o precedente alla versione GO9 o successiva di sostituire i cablaggi associati con una versione approvata. Per un elenco dei cablaggi interessati e delle versioni approvate, consultare il seguente documento per ulteriori informazioni (in inglese).

✱ NOTA: se è necessaria una lunghezza maggiore per facilitare l'installazione, collegare un cablaggio dritto a un cablaggio a T o a un altro cablaggio dritto, dove indicato di seguito. La lunghezza totale del cablaggio non deve superare i 2 metri (6,5 piedi).

✱ NOTA: indipendentemente dalla lunghezza, i due cablaggi a T NON POSSONO essere collegati tra loro. Il collegamento di due cablaggi a T, o di due cablaggi che superano i 2 metri di lunghezza, compromette l'integrità dei dati e può causare problemi con l'unità di controllo motore (ECU) del veicolo.

! IMPORTANTE: alcuni veicoli sono dotati di più connettori diagnostici tra cui scegliere durante l'installazione di un dispositivo GO. Per ulteriori informazioni sulle differenze tra OBDII e RP1226, visitare il link riportato di seguito: https://gtb.page.link/hKF7 (in inglese).

Introduzione

Questo documento identifica tutti i cablaggi disponibili in MyAdmin e i cablaggi disponibili tramite ordine speciale. Questo documento riporta inoltre i seguenti dettagli relativi a ciascun cablaggio:

una descrizione del cablaggio;
la lunghezza del cablaggio;
lo scopo del cablaggio;
il paese di origine;
il dispositivo GO supportato dal cablaggio (se applicabile); e
il cablaggio rinominato o sostituito (se applicabile).

Per ulteriori informazioni sulla denominazione dei cablaggi, vedere Convenzioni di denominazione.

Cablaggi OBD

HRN-BS16S4

Descrizione

Gruppo di cavi di prolunga OBDII per dispositivi GO. Sostituisce HRN-INSTALLPACKV2.

Ulteriori informazioni

Sostituisce: HRN-INSTALLPACKV2

Lunghezza: 100 centimetri/39 pollici

Scopo: utilizzato per estendere la collocazione del dispositivo GO. Consigliato sui veicoli in cui l'ALDL (collegamento del veicolo OBD) si trova in una posizione che potrebbe ripercuotersi negativamente sul dispositivo GO e ostacolare il conducente. Necessario anche sui veicoli in cui la cavità in cui viene posizionato l'ALDL impedisce il collegamento corretto del dispositivo GO.

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

Paese di origine: Cina

Codice HS:

ECCN: EAR 99

HRN-BS16S4 23 June '14.jpg

HRN-BS16S4F

Descrizione

Cablaggio di prolunga OBDII piatto per dispositivi GO. Può generare limitazioni nei dati del motore perché il pin 1 (CAN a filo singolo) e i pin 3 e 11 (CAN secondario) non sono compilati.

Ulteriori informazioni

Lunghezza: 60 centimetri/24 pollici

Scopo: utilizzato per collegare il dispositivo GO a una porta OBD coperta da un pannello; disponibile nei veicoli con connettori a basso profilo.

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

Paese di origine: Cina

document Image

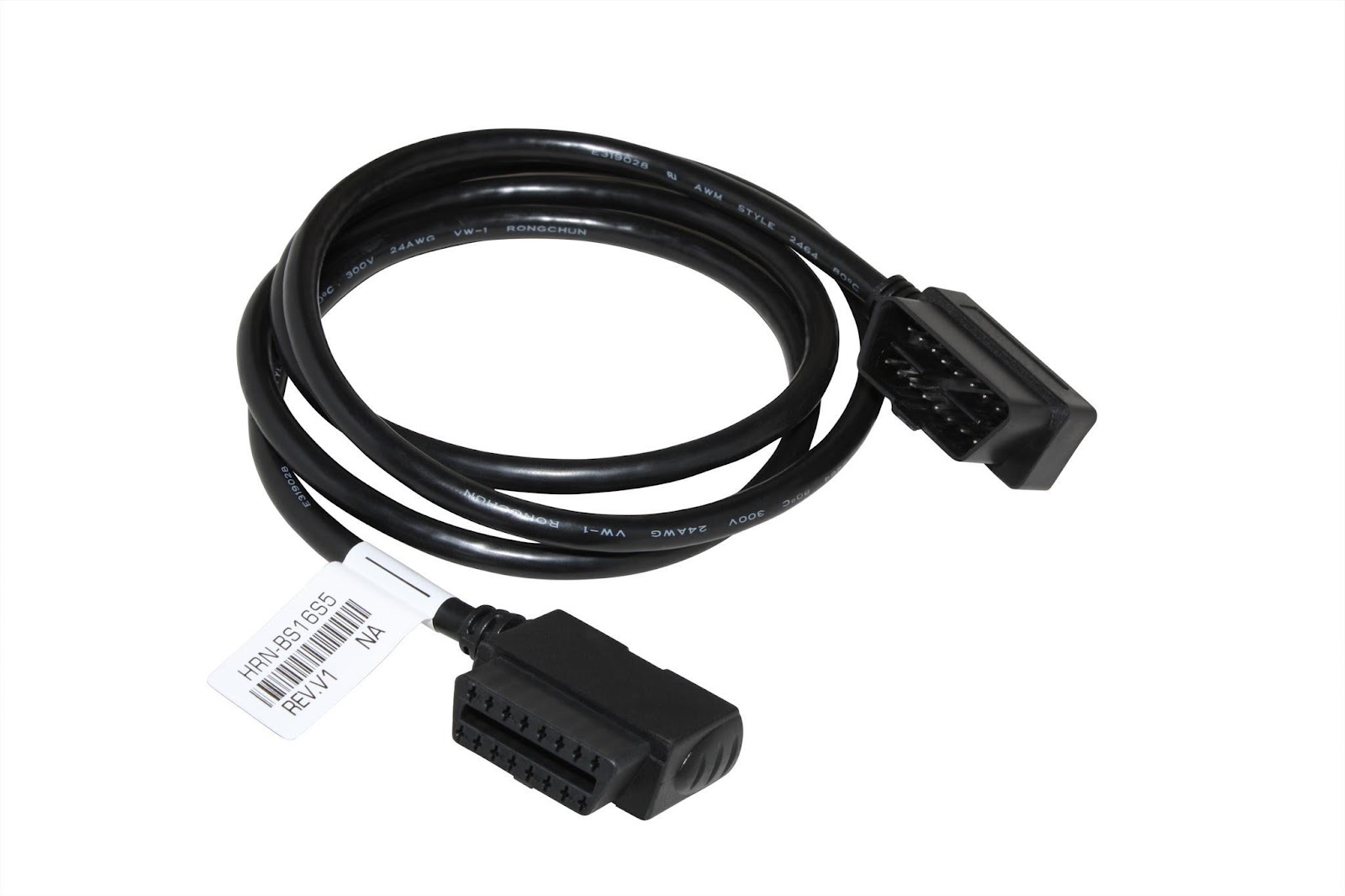

HRN-BS16S5 Descrizione Cablaggio di prolunga OBDII per dispositivi GO. Ulteriori informazioni Lunghezza: 150 centimetri/59 pollici Scopo: utilizzato per estendere la collocazione del dispositivo GO. Necessario sui veicoli in cui l'ALDL (collegamento del veicolo OBD) si trova in un'area in cui il dispositivo GO potrebbe ostacolare il conducente. Necessario anche sui veicoli in cui la cavità in cui viene posizionato l'ALDL impedisce il collegamento corretto del dispositivo GO. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-BD06A1 Descrizione Cablaggio dell'adattatore a 6 pin personalizzato per consentire al dispositivo GO di accedere ai dati EV degli autobus elettrici BYD utilizzati per carichi medi. Applicabile per autobus costruiti solo in America Latina (LatAm). Ulteriori informazioni Lunghezza: 10 centimetri/4 pollici Scopo: utilizzato per collegare il dispositivo GO sugli autobus elettrici BYD. Cablaggio a 6 pin proprietario per l'adattatore OBDII. Applicabile solo agli autobus BYD prodotti in America Latina. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-BD06A12 Descrizione Cablaggio proprietario personalizzato per un migliore supporto dei dati del motore su determinati veicoli Peugeot, Citroen, Opel e Vauxhall in Europa. Ulteriori informazioni Lunghezza: 5 centimetri/2 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina

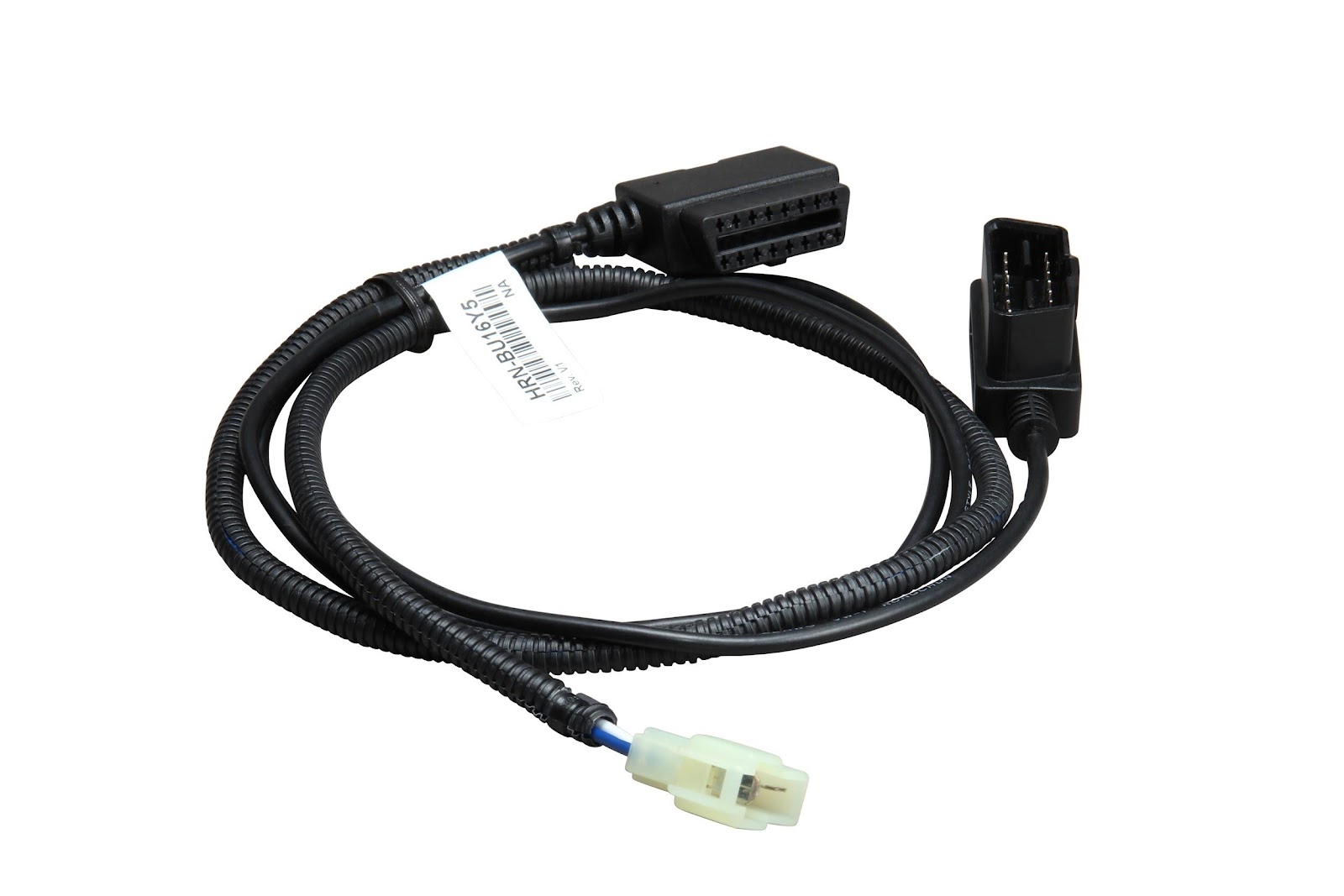

HRN-BU16Y5 Descrizione Cablaggio OBDII per dispositivi GO. Include un connettore veicolo speciale per la ricezione dei dati del motore dai veicoli Mitsubishi Fuso e dai veicoli per carichi medi. Ulteriori informazioni Documentazione: Istruzioni di installazione (in inglese) Sostituisce: HRN-EZFUSO Lunghezza: 130 centimetri/51 pollici Scopo: utilizzato specificamente per i veicoli Mitsubishi Fuso (carichi medi) per consentire l'acquisizione del VIN e del contachilometri. È necessario il collegamento al connettore Fuso in aggiunta alla porta OBD standard. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina

HRN-GS16K22

! IMPORTANTE: a causa di un problema di interoperabilità, Geotab vieta l'uso del cablaggio universale a 16 pin se si utilizza un dispositivo GO9 nei veicoli pesanti Volvo/Mack 2019+ in America del Nord. Geotab dispone di un cablaggio specifico destinato alle installazioni dei dispositivi GO9, ossia HRN-CM24Y1 con connettore a 14 pin HRN-CE10K2 o HRN-CS14S21.

document Image

Descrizione

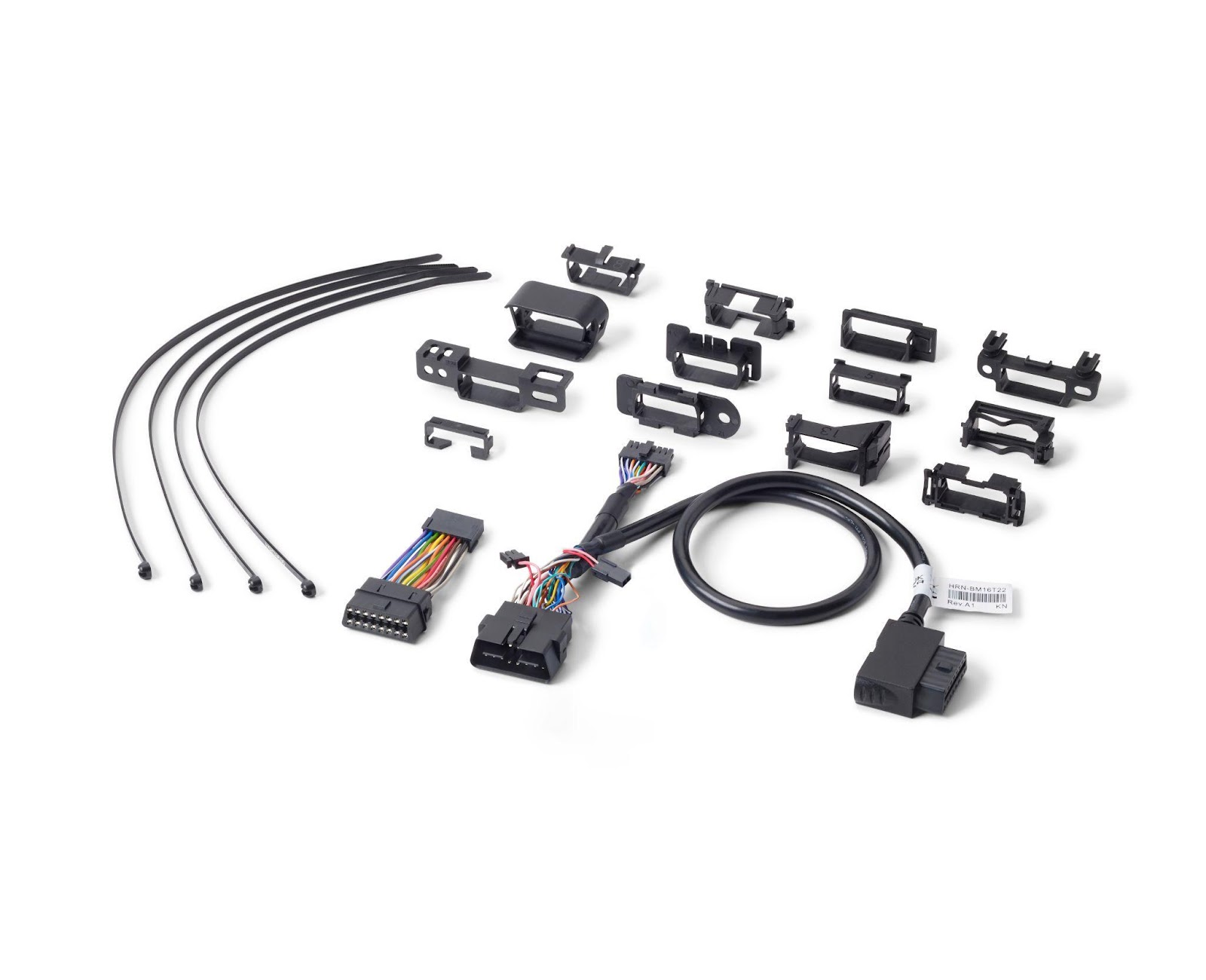

Kit di cablaggio a T OBDII universale per il dispositivo GO. Kit adattatore multiplo composto da un cablaggio a T (HRN-BM16T22) e 12 diversi adattatori di montaggio da utilizzare nella maggior parte dei veicoli per carichi leggeri, medi e pesanti e compatibile con la maggior parte dei modelli a livello globale.

Ulteriori informazioni

Documentazione: documento di supporto, istruzioni di installazione (in inglese)

Sostituisce: HRN-GS16K2

Lunghezza: 63 centimetri/24,8 pollici

Scopo: utilizzato per estendere la collocazione del dispositivo GO. Necessario sui veicoli in cui l'ALDL (collegamento del veicolo OBD) si trova in un'area in cui il dispositivo GO potrebbe ostacolare il conducente. Necessario anche sui veicoli in cui la cavità in cui viene posizionato l'ALDL impedisce il collegamento corretto del dispositivo GO. I 12 diversi adattatori di montaggio consentono l'installazione su diversi modelli e/o marche di veicoli. Produzione per regione specifica, ma nessuna differenza di funzionalità.

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

Paese di origine: Cina

Cablaggi con connettori Deutsch

HRN-DS09S4 Descrizione Cablaggio dritto a 9 pin per installazioni di connettori Deutsch per carichi pesanti in America del Nord. Sostituisce HRN-C9HD. Ulteriori informazioni Sostituisce: HRN-C9HD Lunghezza: 100 centimetri/39 pollici Scopo: cablaggio dritto utilizzato per allontanare dal conducente il dispositivo GO. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-DS06S4 Descrizione Cablaggio dritto a 6 pin per installazioni di connettori Deutsch per carichi pesanti in America del Nord. Sostituisce HRN-D6HD. Ulteriori informazioni Sostituisce: HRN-D6HD Lunghezza: 100 centimetri/39 pollici Scopo: cablaggio dritto utilizzato per allontanare il dispositivo GO dal conducente. Questo cablaggio è dotato di un connettore Deutsch a 6 pin standard e NON lascia esposto il connettore Deutsch. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-DS06T2 Descrizione Cablaggio a T per carichi pesanti a 6 pin per installazioni in cui il connettore Deutsch deve rimanere disponibile per altre applicazioni. Sostituisce HRN-D6THD. Ulteriori informazioni Sostituisce: HRN-D6THD Lunghezza: 60 centimetri/24 pollici Scopo: utilizzato per spostare il dispositivo GO sotto il cruscotto e fuori dalla visuale lasciando esposto il connettore Deutsch. Questo cablaggio è dotato di un connettore Deutsch a 6 pin standard. Cosa è cambiato: ora il cablaggio è lungo 60 centimetri (24 pollici) e consente l'installazione del dispositivo GO senza l'apposito kit. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-GS09K2 Descrizione kit di cablaggio a T universale per carichi pesanti per il dispositivo GO. Kit adattatore multiplo composto da un cablaggio a T a 9 pin (HRN-DM09T2) e 4 diversi adattatori di montaggio (1 adattatore preinstallato) da utilizzare nella maggior parte dei veicoli internazionali per carichi medi e pesanti. Non è più necessario conoscere in anticipo le informazioni sul veicolo. Ulteriori informazioni Documentazione: documento di supporto, istruzioni di installazione (in inglese) Sostituisce: questo cablaggio sostituisce HRN-DR09T2 e HRN-DS09T2. Lunghezza: 68 centimetri/27 pollici Scopo: utilizzato per estendere l'ubicazione del dispositivo GO. Necessario sui veicoli in cui la porta diagnostica a 9 pin si trova in un'area in cui il dispositivo GO potrebbe ostacolare il conducente. Necessario anche sui veicoli in cui la cavità dell'ubicazione della porta diagnostica a 9 pin impedisce il collegamento corretto del dispositivo GO. I 4 diversi adattatori di montaggio consentono l'installazione su diversi modelli e/o marche di veicoli per carichi medi e pesanti. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina

Cablaggi personalizzati

HRN-BF11A1 Descrizione Cablaggio proprietario personalizzato per un supporto dei dati del motore migliori su una selezione di veicoli Fiat/Chrysler in America Latina. Ulteriori informazioni Lunghezza: 20 centimetri/8 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-BD16K1 Descrizione Cablaggio di bypass per scollegamento della batteria per dispositivo GO. Per l'uso su qualsiasi veicolo con switch di emergenza per lo scollegamento del polo positivo della batteria. Il kit contiene il cablaggio e un set di fusibili. Ulteriori informazioni ! IMPORTANTE: è importante comprendere i rischi associati al processo di bypass di uno switch di alimentazione principale. Il cliente deve essere informato e consapevole in modo da comprendere e approvare l'installazione. Lunghezza: 8 centimetri/3,15 pollici Scopo: utilizzato per preservare l'alimentazione del dispositivo GO (l'apprendimento IOX e gli heartbeat) quando un veicolo è dotato di uno switch di emergenza per lo scollegamento della batteria principale. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi (eccezione: il filo rosso di bypass per scollegamento della batteria +V può essere aumentato di 3 metri/10 piedi con un filo del calibro minimo AWG da 16). Paese di origine: Cina
HRN-CM24Y1 Descrizione Cablaggio per installazioni di dispositivi GO personalizzati. Include connettori Molex per due punti di collegamento OBD e un punto di collegamento J1939. Ulteriori informazioni Documentazione: istruzioni di installazione: Veicoli Volvo 2004-2018 (in inglese), Veicoli Mack 2006-2018 (in inglese), Veicoli Hino 2016-2018 (in inglese), Veicoli Hino 2019 (in inglese), Veicoli Mack 2019+ (in inglese), Veicoli Volvo 2019+ (in inglese), Cab Over Mack (serie MR) 2019+ (in inglese), Veicoli diesel Isuzu 2017+ (in inglese); istruzioni di installazione aggiuntive: Installazione di GO9 su Mercedes Sprinter 2500 2020 (in inglese) Sostituisce: HRN-INTCPDUAL Lunghezza: 20 centimetri/8 pollici Scopo: utilizzato per installazioni personalizzate che richiedono più punti di connessione per accedere ai dati del motore e ai protocolli del motore. Il cablaggio è costituito da un connettore ALDL in corrispondenza di un'estremità per il dispositivo GO, un connettore Molex bianco a 6 pin per un collegamento OBD, un connettore Molex nero a 12 pin per un secondo collegamento OBD e un secondo connettore Molex a 6 pin per un collegamento J1939 (solo GO7 e GO8). Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina

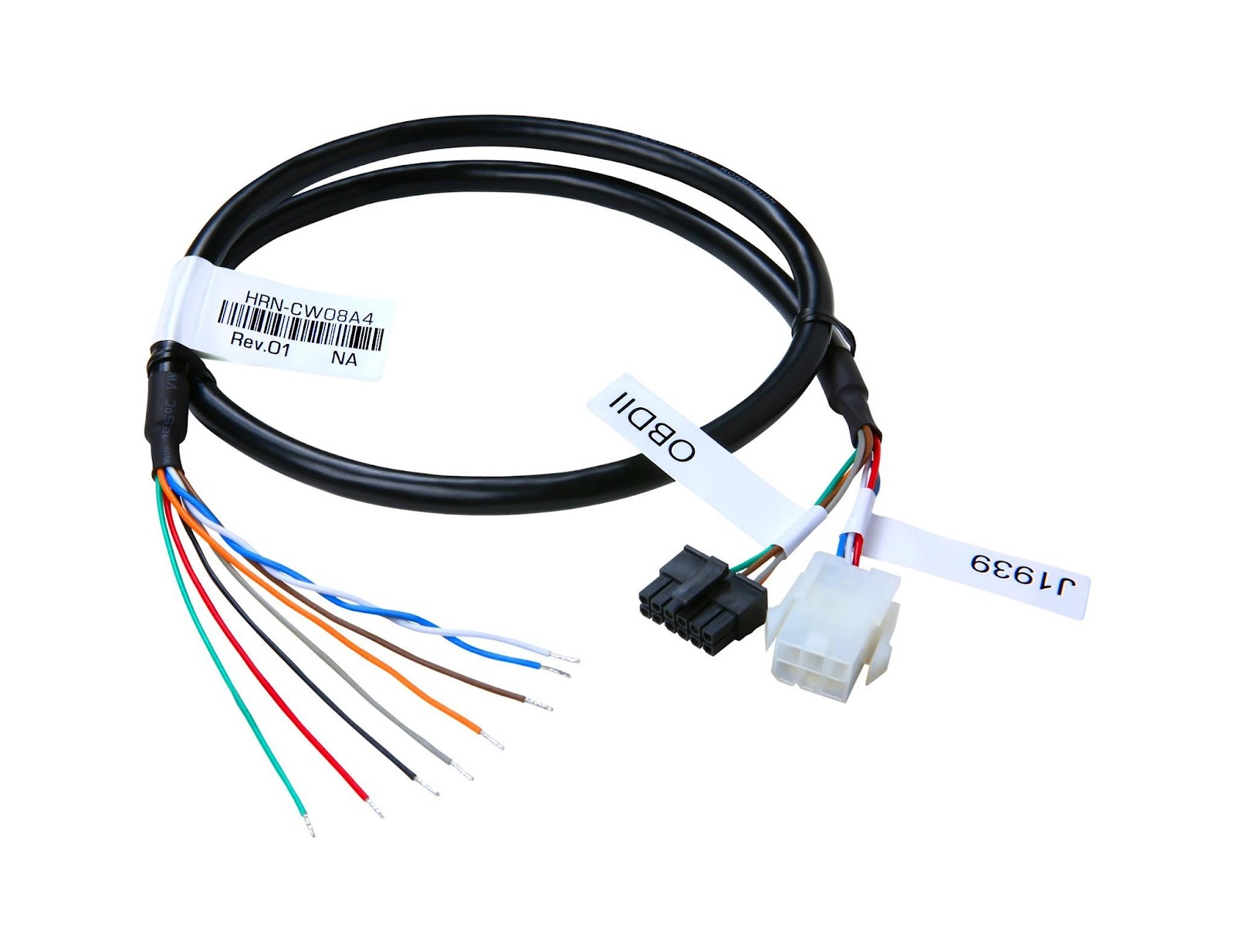

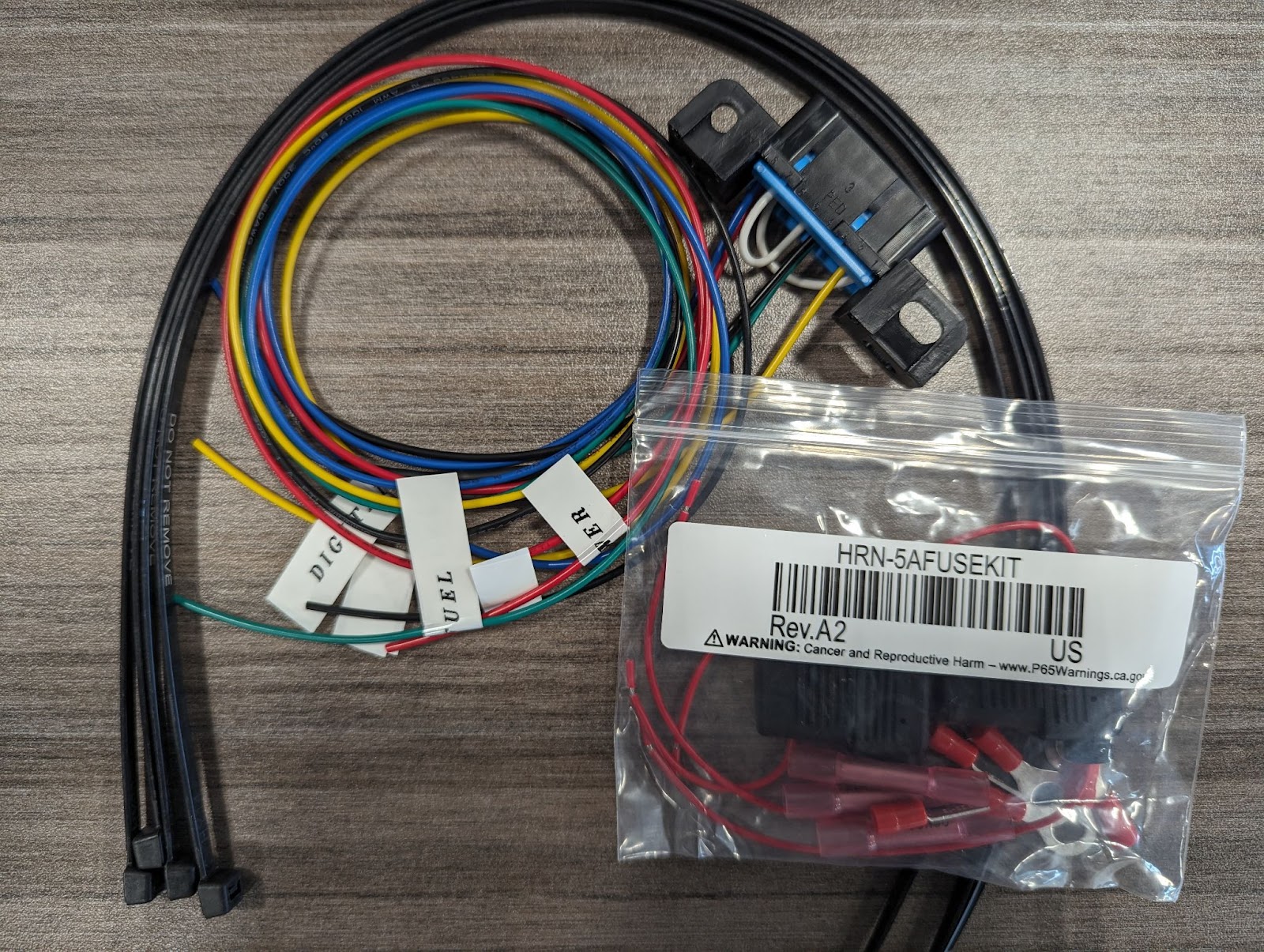

HRN-CW08K4 Descrizione Kit di cablaggio a 8 fili personalizzato per veicoli senza connettori supportati. Richiede HRN-CM24Y1. Il kit personalizzato contiene il cablaggio e un kit fusibili. Ulteriori informazioni Documentazione: documento di supporto (in inglese) Definizione PIN: Rosso: fonte di alimentazione; Nero: massa del veicolo; Blu: J1939+/CAN elevato; Bianco: J1939-/CAN ridotto; Marrone: J1850-/J1708+; Verde: J1850+/J1708-; Arancione: ISO linea K; Grigio: ISO linea L Lunghezza: 80 centimetri/31 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CH06A2 Descrizione Adattatore Hino proprietario personalizzato. Richiede HRN-CM24Y1. Compatibile con le serie 200-500 per i veicoli 2014-2018. Ulteriori informazioni Documentazione: Istruzioni di installazione (in inglese) Necessario: HRN-CM24Y1 Lunghezza: 30 centimetri/12 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CH10A2 Descrizione Adattatore FMS a 10 pin personalizzato, compatibile con tutti i veicoli Hino 2019 o 2022. Richiede HRN-CM24Y1. Compatibile anche con i veicoli della serie 100 da 2014 a 2018. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Necessario: HRN-CM24Y1 Lunghezza: 30 centimetri/12 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CE04A4 Descrizione Adattatore proprietario personalizzato per veicoli Volvo in America Latina ed Europa. Richiede HRN-CM24Y1. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Necessario: HRN-CM24Y1 Lunghezza: 80 centimetri/31 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CE10K2 Descrizione Kit cablaggio personalizzato per veicoli per carichi pesanti Volvo/Mack, 2019 o più recente, in America del Nord. Richiede HRN-CM24Y1. Il kit personalizzato contiene il cablaggio e un kit fusibili. Ulteriori informazioni Documentazione: istruzioni di installazione per veicoli Mack 2019+ (in inglese), Volvo 2019+ (in inglese), Volvo 2004-2018 (in inglese), cab-over 2019+ Mack (serie MR) (in inglese). Sostituisce: HRN-CE10A2 e SPR-VOVKIT Lunghezza: 30 centimetri/12 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CG13S1 Descrizione Adattatore personalizzato a 13 pin da utilizzare con il kit cablaggio universale HRN-GS16K2/HRN-GS16K22. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Lunghezza: 10 centimetri/4 pollici Scopo: un adattatore per rimuovere il transiente di alimentazione da un protocollo di interfaccia del veicolo. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CG04T3 Descrizione Adattatore personalizzato a 4 pin da utilizzare esclusivamente con autocarri Volkswagen. Ulteriori informazioni Lunghezza: 60 centimetri/24 pollici Scopo: punto di collegamento consigliato OEM. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CI04A2 Descrizione Adattatore FMS personalizzato Isuzu (2017+). Richiede HRN-CM24Y1 e il kit FMS opzionale di Isuzu. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Necessario: HRN-CM24Y1 Scopo: questo cablaggio è destinato esclusivamente ai veicoli diesel e ai dati del motore supportati dalla porta FMS all'interno del veicolo. Lunghezza: 30 centimetri/12 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CK10K2 Descrizione Kit cablaggio personalizzato per veicoli Mack, 2018 o precedente, in America del Nord. Richiede HRN-CM24Y1. Il kit personalizzato contiene il cablaggio e un kit fusibili. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Sostituisce: HRN-CK10A2 Lunghezza: 30 centimetri/12 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CP04K2 Descrizione Collegamento modulo PSM su Mercedes Sprinter (serie 907) per i mercati globali. Il kit contiene il cablaggio, HRN-CP04A2 e un kit di fusibili. Richiede HRN-CM24Y1. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Necessario: HRN-CM24Y1 Lunghezza: 60 centimetri/24 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CS14S21 Descrizione Cablaggio a 14 pin per applicazioni per carichi pesanti. Da utilizzare con qualsiasi veicolo dotato di collegamento diagnostico RP1226 (consultare le Note di installazione specifiche del veicolo). Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Lunghezza: 60 centimetri/24 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CS14T2 Descrizione Cablaggio a T a 14 pin per applicazioni per carichi pesanti. Da utilizzare con veicoli dotati di collegamento diagnostico RP1226. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Lunghezza: 60 centimetri/24 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina

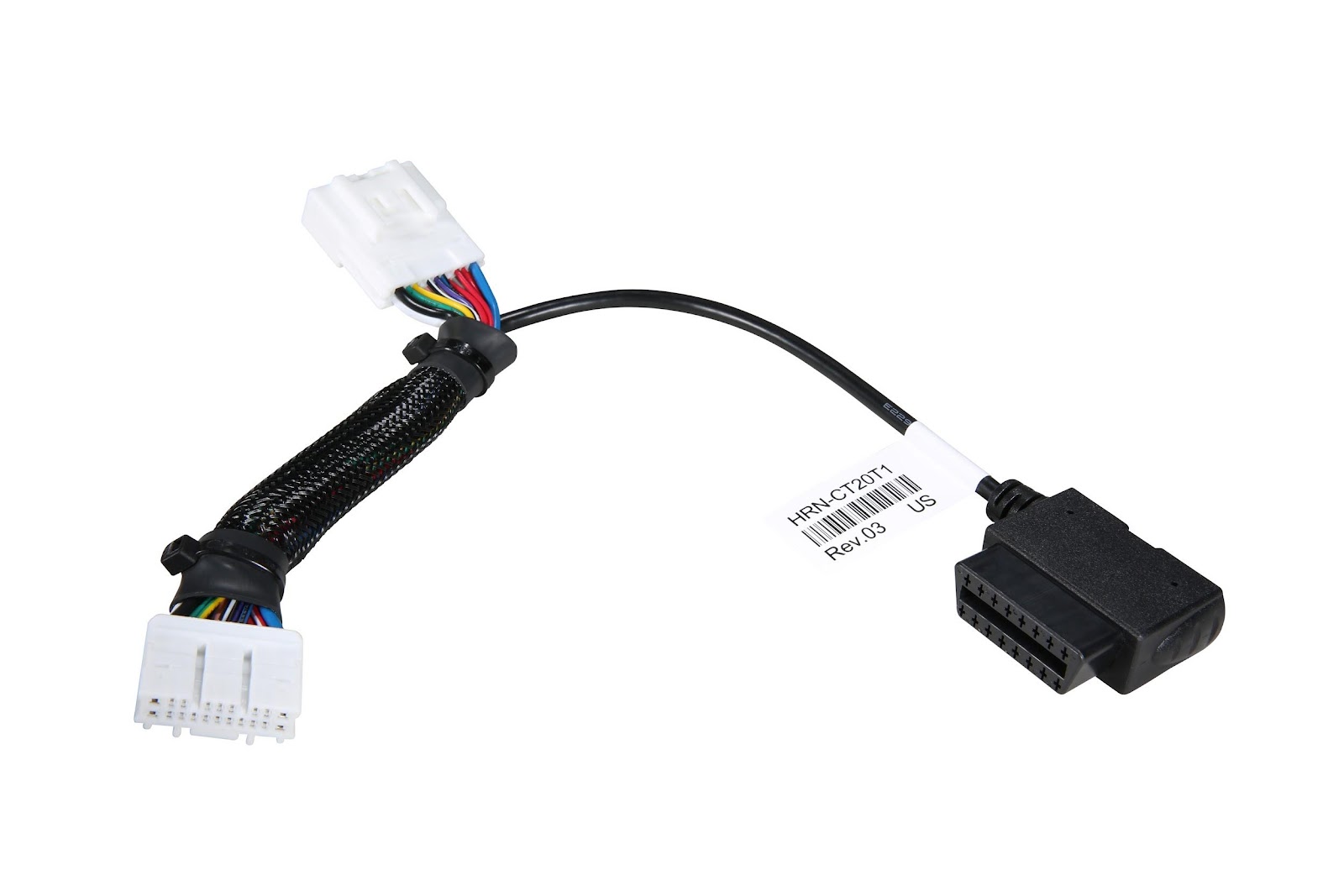

HRN-CT20T1 Descrizione Cablaggio personalizzato per veicoli Tesla Model 3. Utilizzato nella versione 2018 o precedente Ulteriori informazioni Necessario: Dispositivo GO9 Lunghezza: 30 centimetri/12 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CT20T11 Descrizione Cablaggio personalizzato per veicoli Tesla Model 3, 2019 o più recenti. Ulteriori informazioni Necessario: Dispositivo GO9 Lunghezza: 30 centimetri/12 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina

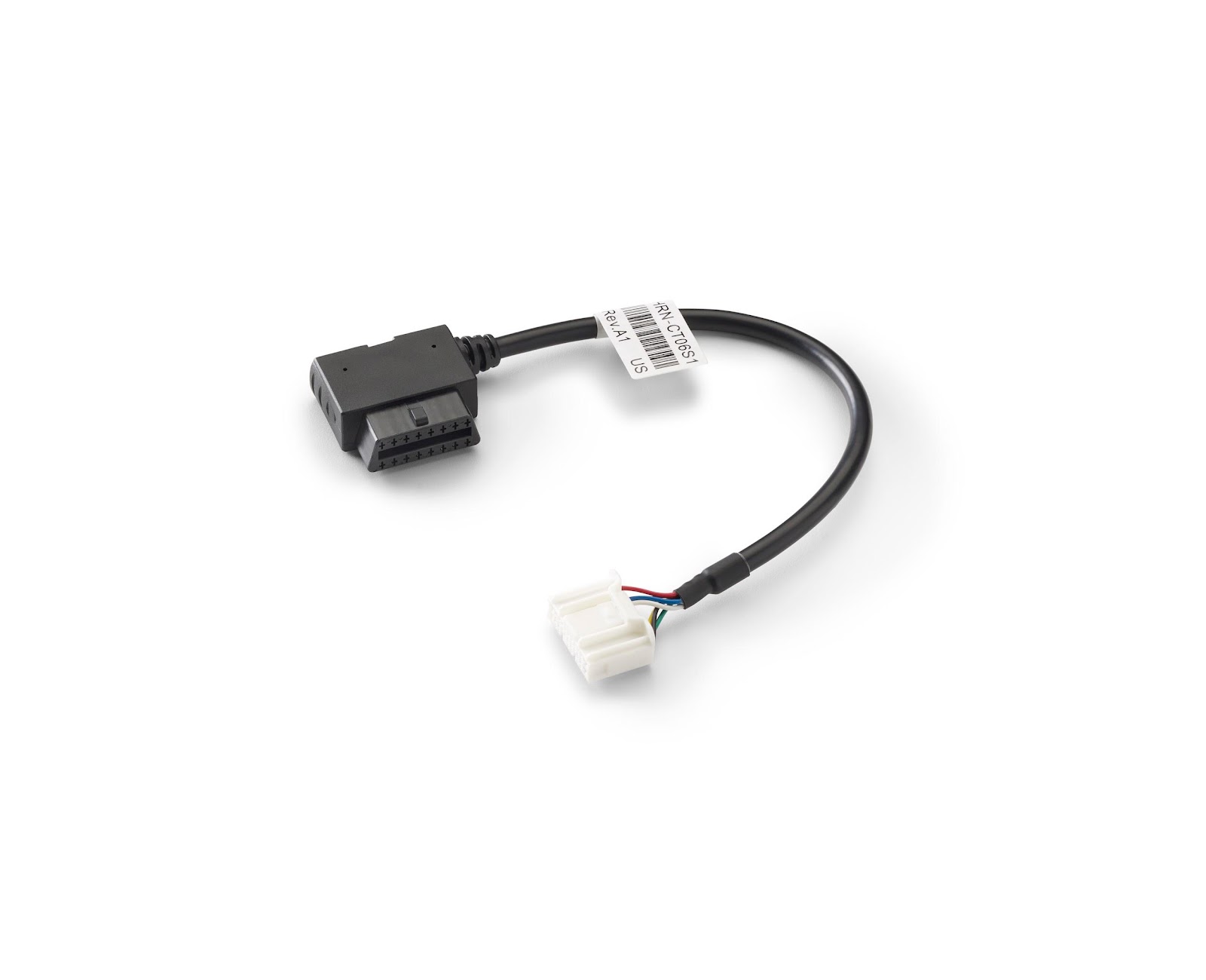

HRN-CT06S1 Descrizione Cablaggio personalizzato per veicoli Tesla Model S e Model X, 2016 e più recenti. Ulteriori informazioni Necessario: Dispositivo GO9 Lunghezza: 30 centimetri/12 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina

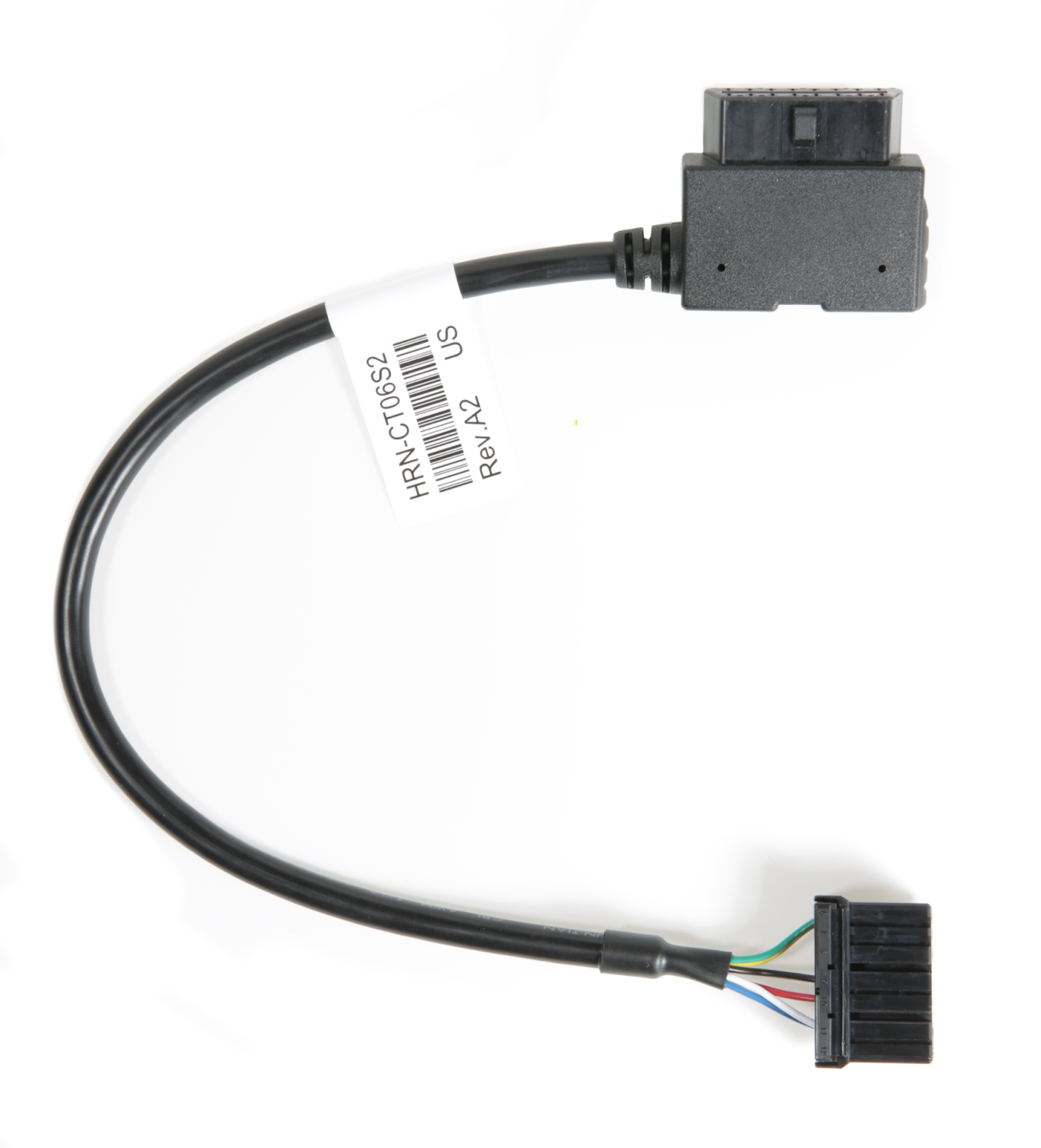

HRN-CT06S2 Descrizione Cablaggio personalizzato per veicoli Tesla Model 3, 2019 o più recenti. Ulteriori informazioni Necessario: Dispositivo GO9 Lunghezza: 30 centimetri/12 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CT26T1 Descrizione Cablaggio personalizzato per veicoli Tesla Model Y. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Necessario: Dispositivo GO9 Lunghezza: 16,5 centimetri/6,5 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CX10S4 Descrizione Cablaggio di inibizione del motorino di avviamento per Geotab Keyless. Da utilizzare con la versione B1 o versioni successive di IOX-KEYLESS per le installazioni con chiave piatta che richiedono la funzione di inibizione del motorino di avviamento. Uso NON consentito con le versioni senza etichette di IOX-KEYLESS. Ulteriori informazioni Sostituisce: HRN-CX09Y5 sulle versioni B1 di IOX-KEYLESS Necessario: dispositivo GO9, funziona sulla versione HW B1 o più recente hardware KEYLESS Scopo: OPZIONALE! utilizzato per l'installazione di IOX-KEYLESS a supporto delle applicazioni di inibizione del motorino di avviamento di Geotab KEYLESS Lunghezza: 160 centimetri/63 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina

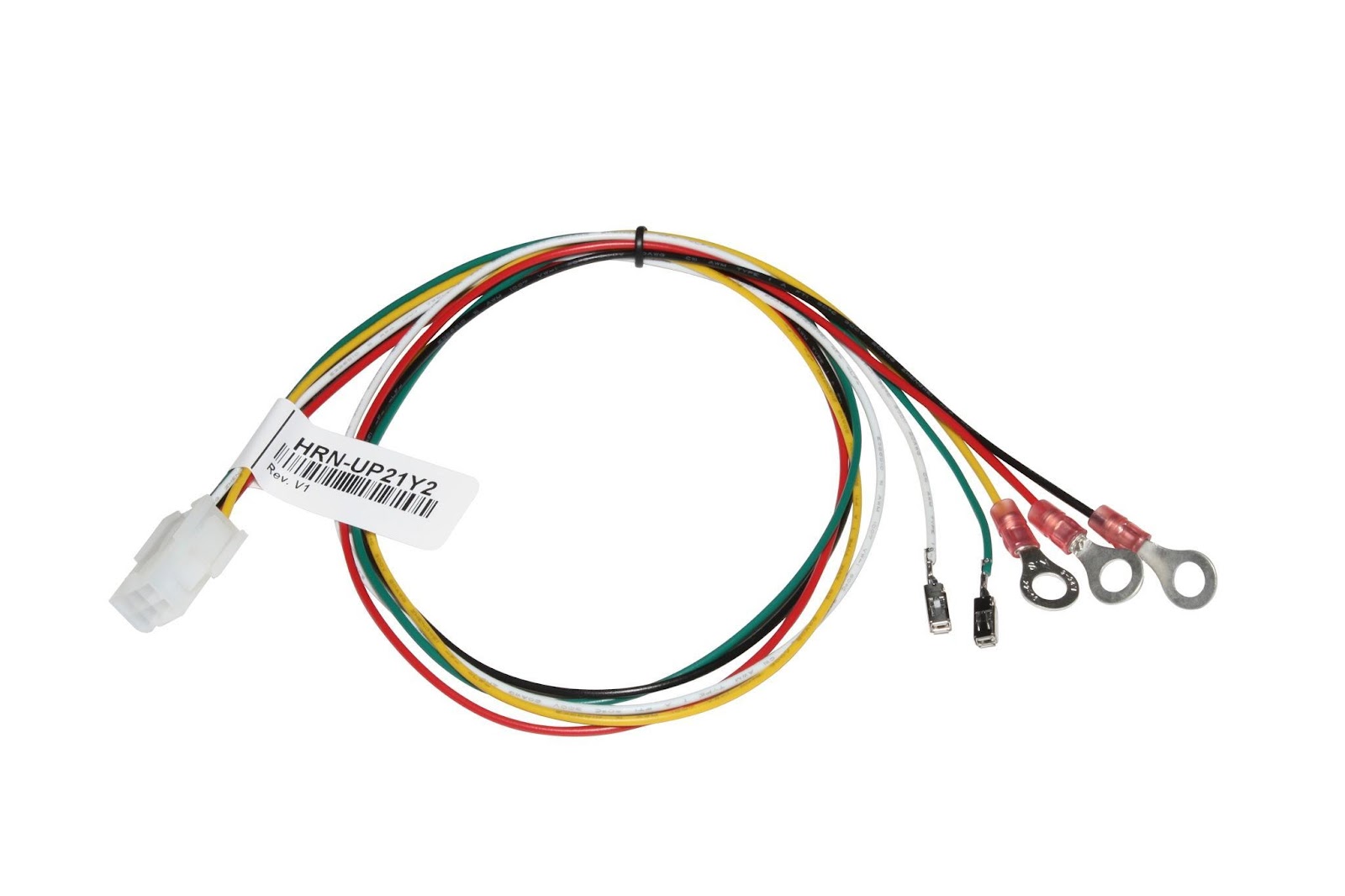

HRN-UP21Y2 Descrizione Collegamento del modulo PSM su Mercedes Sprinter per i mercati globali. Richiede HRN-CM24Y1. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Sostituisce: HRN-SPRPSM Lunghezza: 20 centimetri/8 pollici Scopo: utilizzato per il collegamento del modulo PSM su Mercedes Sprinter per i mercati globali in combinazione con HRN-CM24Y1. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CW03K3 ! IMPORTANTE: Consigliamo ai clienti proprietari di veicoli a 12/24V che intendono aggiornare i loro dispositivi dalla versione GO8 o precedente alla versione GO9 o successiva di sostituire i cablaggi associati con una versione approvata. Per un elenco dei cablaggi interessati e delle versioni approvate, consultare il seguente documento per ulteriori informazioni (in inglese). Descrizione Kit cablaggio a 3 fili. Il kit contiene il cablaggio e un kit fusibili. Ulteriori informazioni Documentazione: documento di supporto Sostituisce: HRN-CW03S3 Lunghezza: 90 centimetri/36 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CW03K4 Descrizione Kit di cablaggio a 3 fili personalizzato per GMCCC. Il kit contiene il cablaggio e un kit fusibili. Ulteriori informazioni Documentazione: documento di supporto Sostituisce: HRN-CW03S4 Lunghezza: 100 centimetri/39 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
SPR-RELAYKIT Descrizione Kit relè ID del conducente. Richiede l'installazione da parte di un installatore autorizzato Geotab o di un elettrauto/meccanico qualificato. Ulteriori informazioni Documentazione: istruzioni di installazione Sostituisce: HRN-RELAYKIT Lunghezza: 60 centimetri/24 pollici Scopo: utilizzato come standalone su GO4V3 o in combinazione con l'ID conducente NFC sui dispositivi GO6, GO7 o GO8. Le chiavi ID conducente azionano un relè. Richiede l'installazione da parte di un elettrauto/meccanico qualificato. Dispositivi GO supportati: GO4v3, GO6, GO7, GO8 Paese di origine: Cina

HRN-CL24T2

Descrizione

Cablaggio di bypass Ford J1979 SGW. Nota: lo Stato della California vieta l'installazione del cablaggio HRN-CL24T2 nel caso in cui sia necessario riposizionare nel veicolo il connettore diagnostico.

Ulteriori informazioni

Documentazione: Istruzioni di installazione (in inglese)

Lunghezza: 60 centimetri/24 pollici

Paese di origine: Cina

document Image

HRN-FUEL

Descrizione

Cablaggio adattatore per l'indicatore del livello carburante. Richiede HRN-GS16K22.

Ulteriori informazioni

Documentazione: AU Isuzu NPR 45/55-155 (RHD) Gen 6 2018, AU HINO SERIE 616 - 300 (RHD) Gen 8 2011 (entrambi in inglese)

Per individuare i veicoli attualmente supportati, fare riferimento all'elenco dei veicoli con cablaggio per il livello di carburante (in inglese).

Lunghezza: 64 centimetri/25 pollici

Paese di origine: Cina

document Image

HRN-FUEL3W

Descrizione

Cablaggio per l'indicatore del livello carburante specifico per installazioni a 3 fili.

Ulteriori informazioni

Documentazione: AU Isuzu NPR 45/55-155 (RHD) Gen 6 2018, AU HINO SERIE 616 - 300 (RHD) Gen 8 2011 (entrambi in inglese)

Per individuare i veicoli attualmente supportati, fare riferimento all'elenco dei veicoli con cablaggio per il livello di carburante (in inglese).

Lunghezza: 75 centimetri/29,5 pollici

Paese di origine: Cina

document Image

Cablaggi GO RUGGED

Per ulteriori informazioni sui cablaggi GO RUGGED, visitare il sito Web: https://gtb.page.link/TdJB (in inglese)

HRN-RC12T2 Descrizione Cablaggio specifico per Komatsu a 12 pin per il dispositivo GO RUGGED, 2010 o più recente. Funziona solo per i motori Tier 4 (non Tier 3). Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Lunghezza: 42 centimetri/17 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-RD04S1 Descrizione Cablaggio dell'interfaccia Polaris per il dispositivo GO RUGGED. Ulteriori informazioni Lunghezza: 50 centimetri/20 pollici Scopo: questo cablaggio è destinato a veicoli fuoristrada Polaris come motoslitte, veicoli ATV (per tutti i terreni) e veicoli side-by-side. Si tratta di un cablaggio ECM con la possibilità di acquisire dati del motore. Dispositivi GO RUGGED supportati: GR7, GR8, GR9 Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-RMRCA1 Descrizione Adattatore specifico CAT per il dispositivo GO RUGGED. Ulteriori informazioni Necessario: HRN-GR09K1 Lunghezza: 10 centimetri/4 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-RS12S2 Descrizione Cablaggio rinforzato Amphenol a 12 vie resistente agli agenti atmosferici per il dispositivo GO RUGGED - connettore OBDII al connettore a 12 pin per dispositivo GO RUGGED. Ulteriori informazioni Lunghezza: 30 centimetri/12 pollici Scopo: utilizzato per allontanare il dispositivo GO RUGGED dal conducente. Predisposto per resistere a condizioni atmosferiche avverse, non lascia esposto il connettore. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-RX06S4 Descrizione Cablaggio IOX a 6 vie per dispositivo GO RUGGED per fornire supporto Add-On IOX. Il connettore grigio è resistente agli agenti atmosferici. Ulteriori informazioni Lunghezza: 100 centimetri/39 pollici Scopo: utilizzato per l'installazione su veicoli o asset in cui è richiesto un supporto ausiliario. Lunghezza massima dei cavi collegati: 1 metro/3,2 piedi Paese di origine: Cina

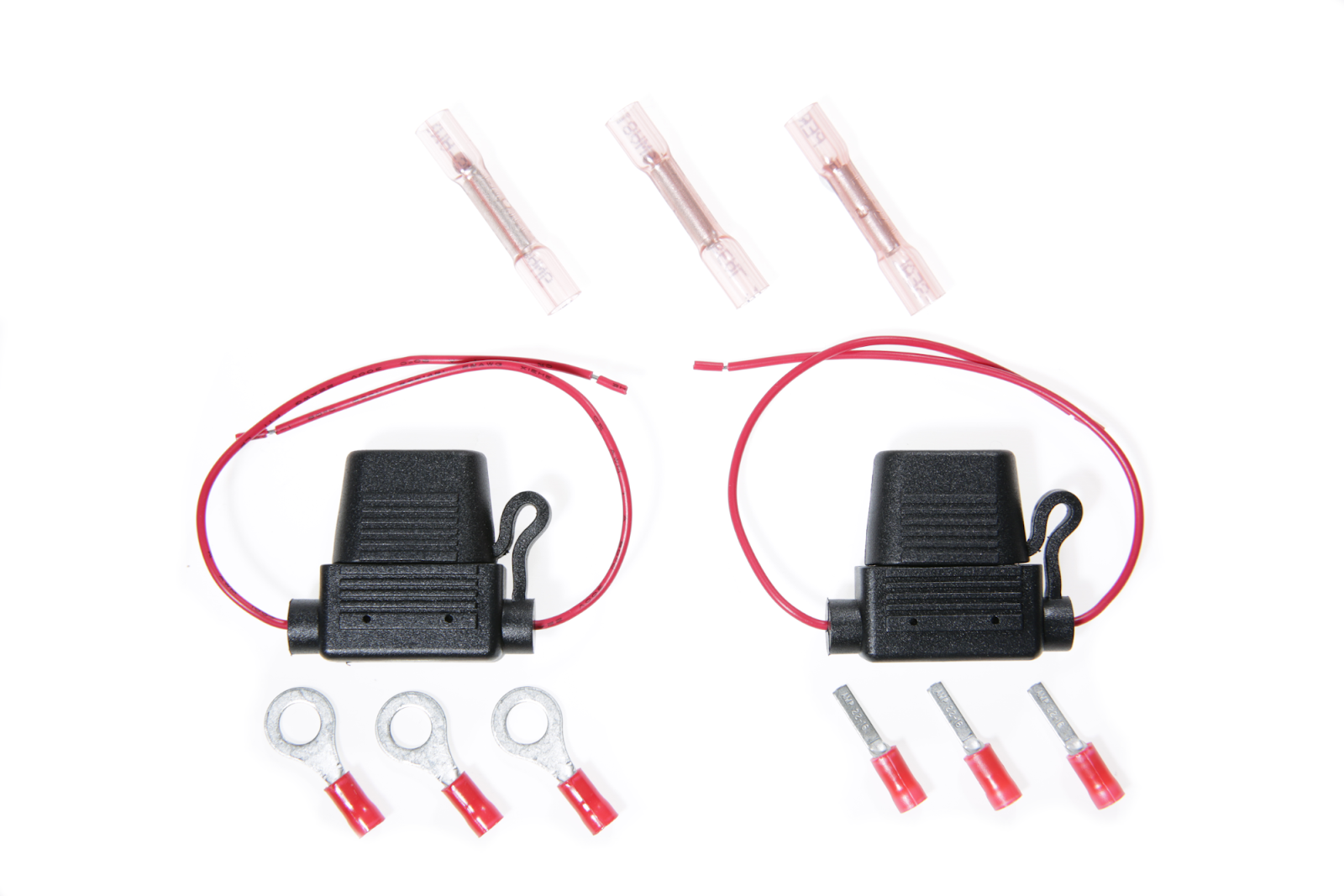

HRN-RW03K4 ! IMPORTANTE: Consigliamo ai clienti proprietari di veicoli a 12/24V che intendono aggiornare i loro dispositivi dalla versione GO8 o precedente alla versione GO9 o successiva di sostituire i cablaggi associati con una versione approvata. Per un elenco dei cablaggi interessati e delle versioni approvate, consultare il seguente documento per ulteriori informazioni (in inglese). Descrizione Kit cablaggio a 3 fili per il dispositivo GO RUGGED. Il kit contiene il cablaggio e un kit fusibili. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Sostituisce: HRN-RW03S4 Lunghezza: 100 centimetri/39 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina

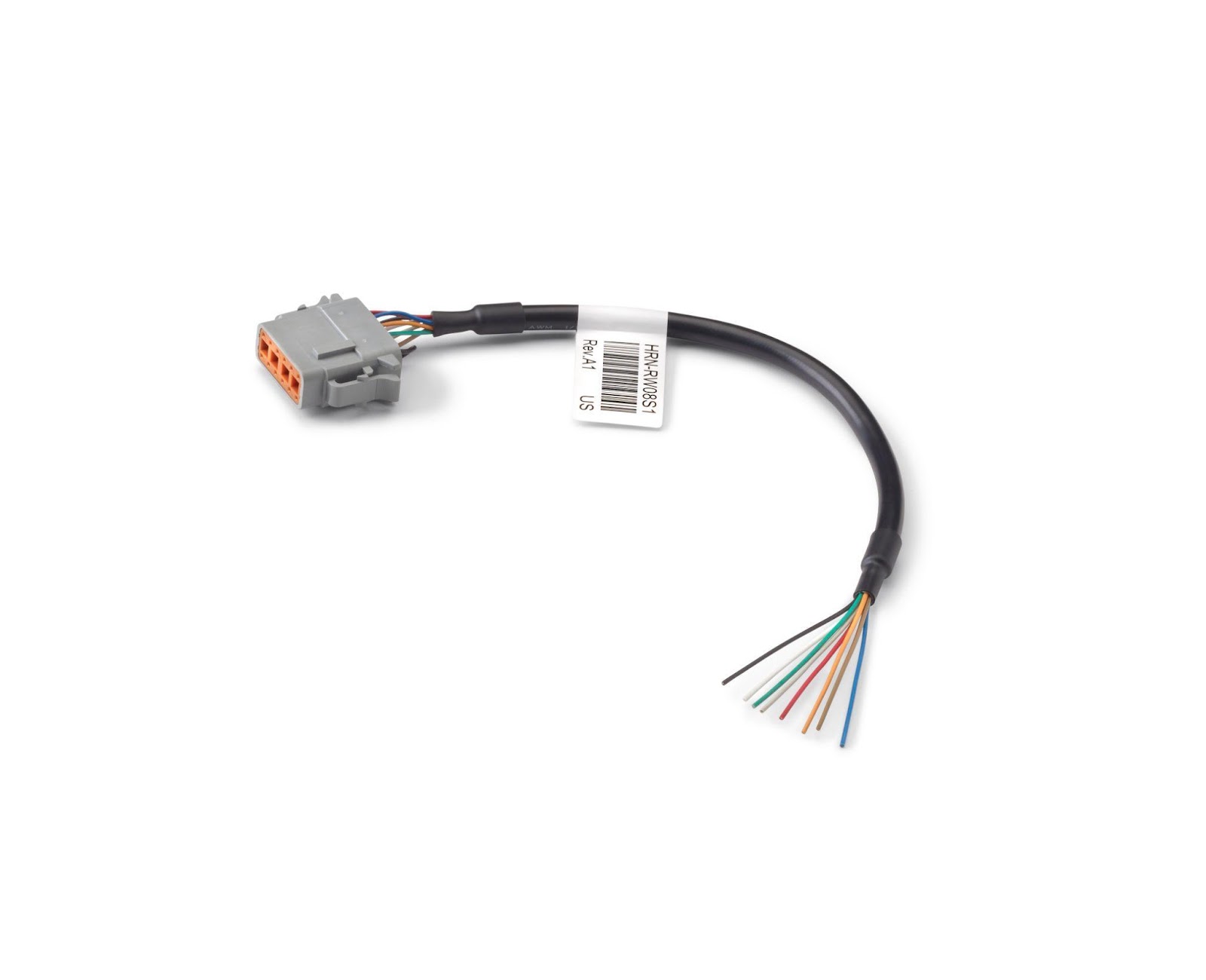

HRN-RW08K1 Descrizione Kit cablaggio a 8 fili per il dispositivo GO RUGGED. Il kit contiene il cablaggio e un kit fusibili. Include HRN-RW08S1. Ulteriori informazioni Documentazione: istruzioni di installazione(in inglese) Definizione PIN: Rosso: fonte di alimentazione; Nero: massa del veicolo; Blu: J1939+/CAN elevato; Bianco: J1939-/CAN ridotto; Marrone: J1850-/J1708+; Verde: J1850+/J1708-; Arancione: ISO linea K; Grigio: ISO linea L Lunghezza: 16,5 centimetri/6,5 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-RW04K4 ! IMPORTANTE: Consigliamo ai clienti proprietari di veicoli a 12/24V che intendono aggiornare i loro dispositivi dalla versione GO8 o precedente alla versione GO9 o successiva di sostituire i cablaggi associati con una versione approvata. Per un elenco dei cablaggi interessati e delle versioni approvate, consultare il seguente documento per ulteriori informazioni (in inglese). Descrizione Cablaggio differenziale utilizzato per scollegamento del polo negativo della batteria/pressostato dell'olio/accensione di uscita negativa per il dispositivo GO RUGGED. Necessario per l'attrezzatura di manutenzione a terra. Il kit contiene il cablaggio e un kit fusibili. Include HRN-RW04S4. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Lunghezza: 100 centimetri/39 pollici Scopo: utilizzato per tutta l'attrezzatura che richiede lo scollegamento della messa a terra su asset e/o dispositivi NON-ECM senza sorgente di accensione. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina

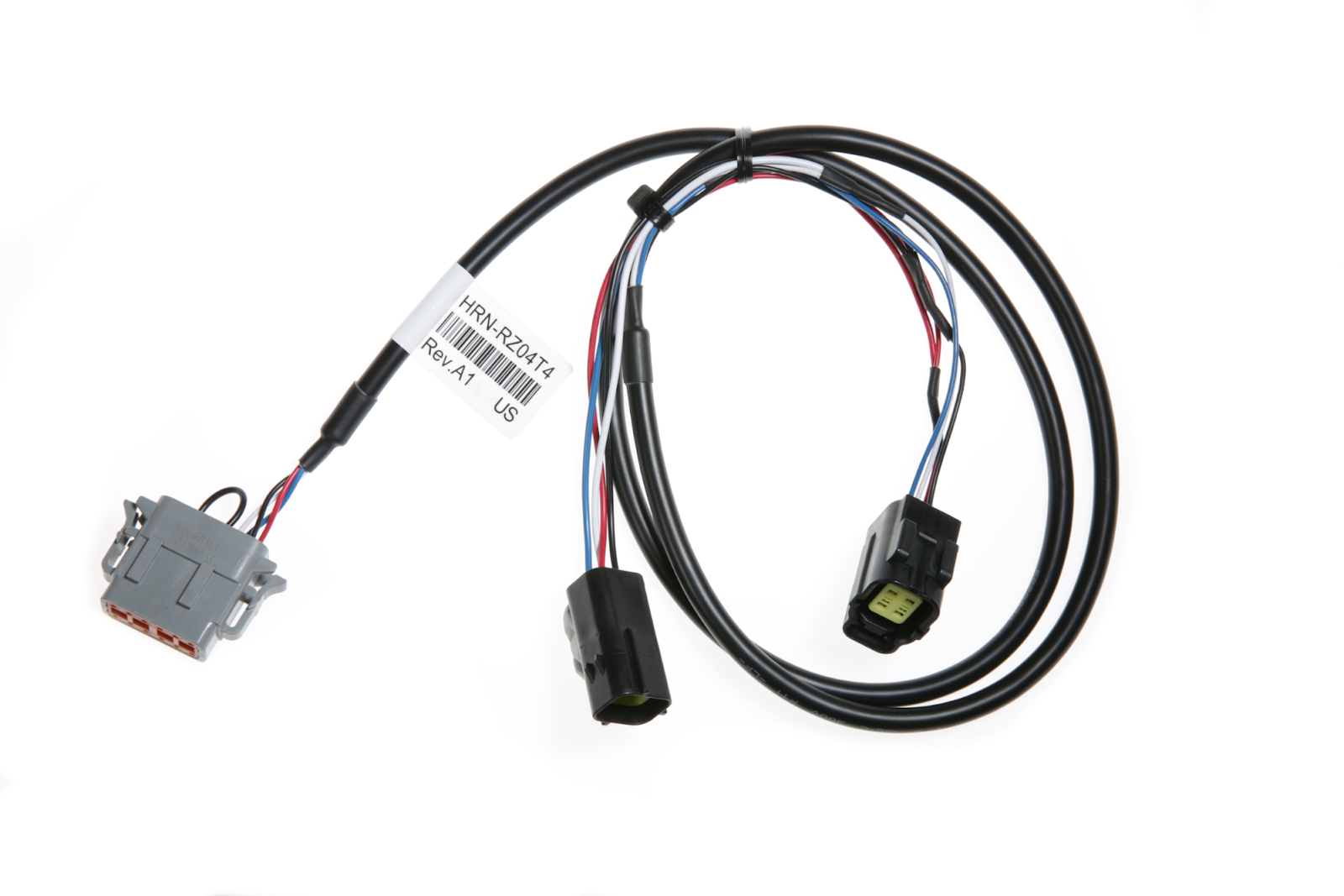

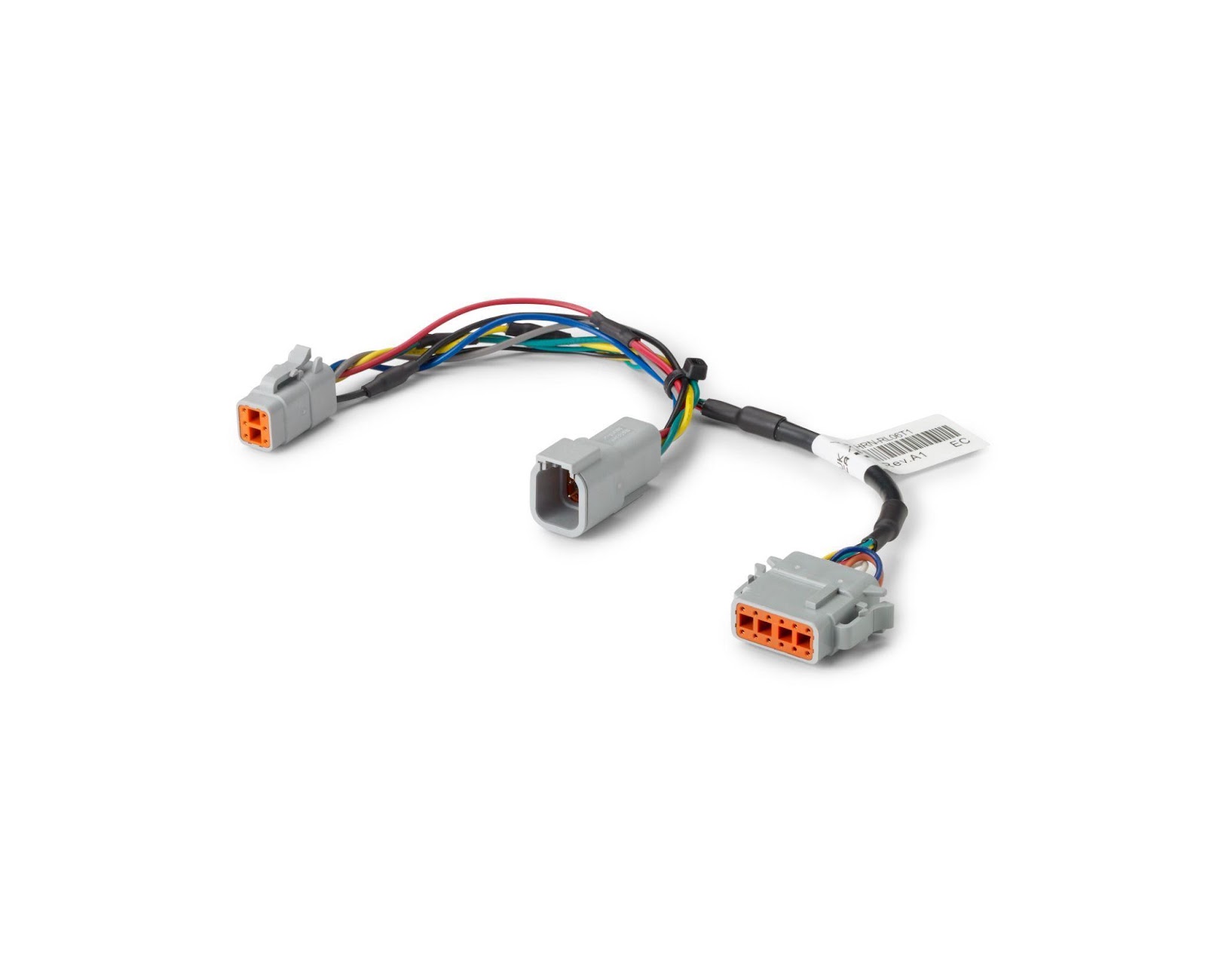

HRN-RZ04T4 Descrizione Cablaggio dell'interfaccia motore a gas e diesel Kubota per il dispositivo GO RUGGED. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Lunghezza: 110 centimetri/43 pollici Scopo: motore Kubota MA-40-36 (attrezzatura di manutenzione a terra). Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-RZ04S4 Descrizione Cablaggio dell'interfaccia motore Ford EDI TUG per il dispositivo GO RUGGED. Necessario per l'attrezzatura di manutenzione a terra. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Lunghezza: 110 centimetri/43 pollici Scopo: tipo di motore Ford MSG-425. 2,5 litri Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-RW03K5 Descrizione Cablaggio a impulsi per i motori che non riportano accensione/GIRI/MIN per il dispositivo GO RUGGED. Necessario per l'attrezzatura di manutenzione a terra. Il kit contiene il cablaggio e un kit fusibili. Include HRN-RW03S5. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Lunghezza: 122 centimetri/48 pollici Scopo: NON-ECM senza sorgente di accensione con bassa tensione/lato principale della bobina di accensione. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina

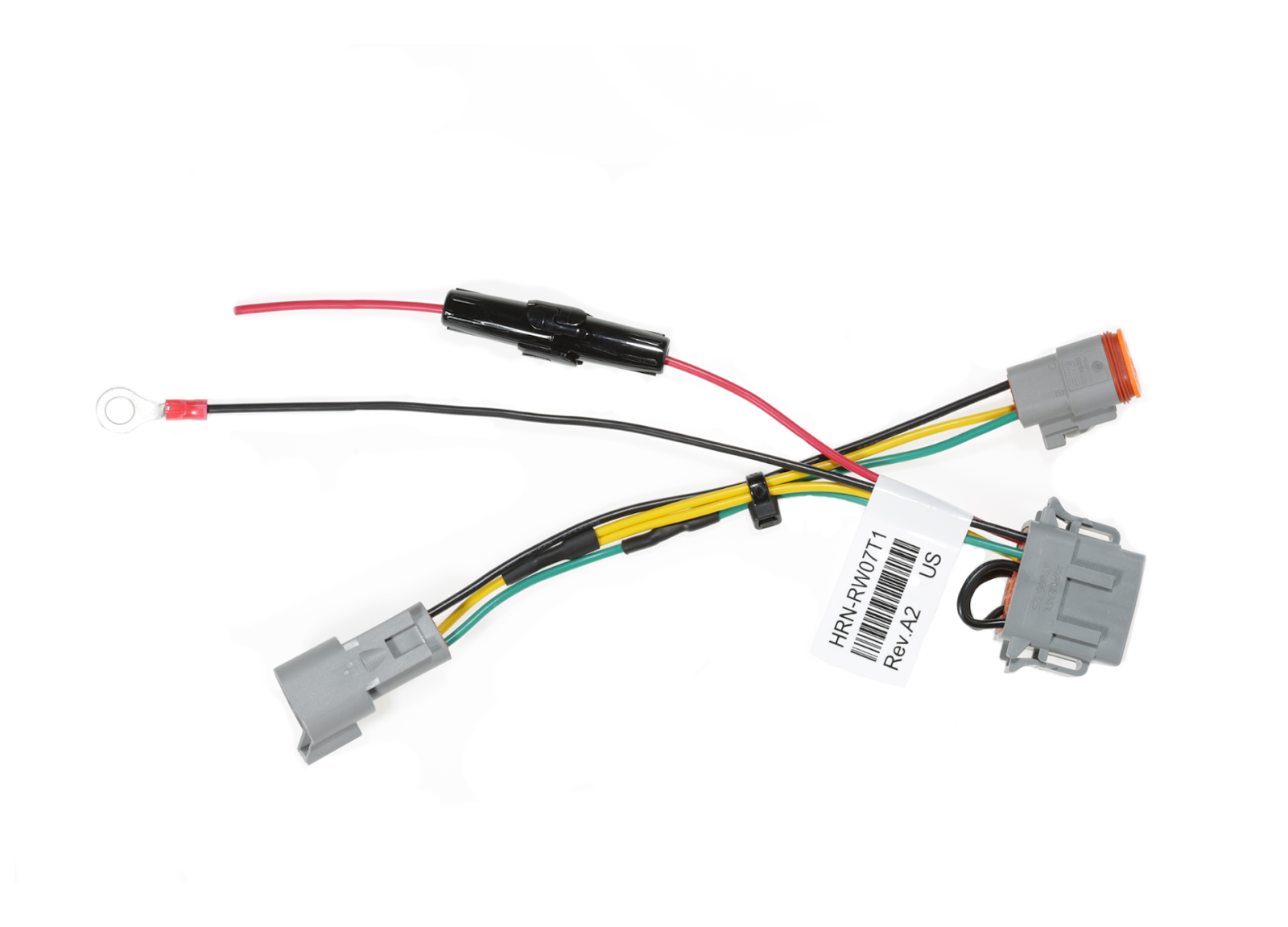

HRN-RW07T1 Descrizione Cablaggio con connettore a 3 pin per dispositivo GO RUGGED per veicoli senza porte diagnostiche (solo veicoli fuoristrada). Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese), inserto sull'installazione (in inglese) Lunghezza: 20 centimetri/8 pollici Scopo: collegamento CAN universale utilizzato sui veicoli fuoristrada, ove disponibile. Vengono forniti due cunei di bloccaggio. Il collegamento blu è più comunemente utilizzato per il modello J1939, mentre il collegamento verde può essere utilizzato per alcune applicazioni con vari tipi di attrezzature per carichi pesanti. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-RS12K1 Descrizione Cablaggio di bypass per scollegamento della batteria per il dispositivo GO RUGGED. Da utilizzare su qualsiasi veicolo con switch di emergenza per lo scollegamento del polo positivo della batteria. Il kit contiene il cablaggio e un kit fusibili. Ulteriori informazioni ! IMPORTANTE: è importante comprendere i rischi associati al processo di bypass di uno switch di alimentazione principale. Il cliente deve essere informato e consapevole in modo da comprendere e approvare l'installazione. Lunghezza: 4 centimetri/1,57 pollici Scopo: utilizzato per preservare l'alimentazione del dispositivo GO (l'apprendimento IOX e gli heartbeat) quando un veicolo è dotato di uno switch di emergenza per lo scollegamento della batteria principale. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi (eccezione: il filo rosso di bypass per lo scollegamento della batteria +V può essere aumentato di 3 metri/10 piedi con un filo del calibro minimo AWG da 16) Paese di origine: Cina
HRN-GR09K1 Descrizione Kit cablaggio a T universale rinforzato per carichi pesanti (IP67) Ulteriori informazioni Documentazione: documento di supporto, istruzioni di installazione (in inglese) Lunghezza: 25 centimetri/9,8 pollici Scopo: utilizzato per estendere l'ubicazione del dispositivo GO RUGGED. Questo cablaggio è realizzato secondo gli standard IP67 per la protezione contro la polvere e l'acqua. Necessario sui veicoli in cui la porta di diagnostica a 9 pin si trova in un'area in cui è esposta agli elementi. I 4 diversi adattatori di montaggio consentono l'installazione su diversi modelli e/o marche di veicoli per carichi pesanti. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-DC14S2 Descrizione Cablaggio dritto a 14 pin per veicoli CAT 2016+. Standard IP67 se utilizzato insieme al dispositivo GO RUGGED (revisione cablaggio SOLO 2 e 3). Ulteriori informazioni Lunghezza: 30 centimetri/12 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina

HRN-DC14T1

Descrizione

Cablaggio a T a 14 pin per veicoli CAT 2016+. Grado di protezione IP67, se utilizzato in combinazione con il dispositivo GO RUGGED.

Ulteriori informazioni

Lunghezza: 27Cm/10,6 pollici

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

Paese di origine: Cina

HRN-RL06T1

Descrizione

Cablaggio a 6 pin per le attrezzature e gli asset Bobcat più recenti (come i miniescavatori Bobcat). Il cablaggio consente la raccolta dei dati del motore (J1939), se disponibile.

Ulteriori informazioni

Lunghezza: 28 cm/11 pollici

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

Paese di origine: Cina

document Image

HRN-RL07T1

Descrizione

Cablaggio a 7 pin per tutti gli Skid Steer Bobcat 2000 e superiori, 2008 escavatori Bobcat fino a 14 tonnellate. Il cablaggio consente la raccolta dei dati del motore (J1939), se disponibile.

Ulteriori informazioni

Lunghezza: 26,5 cm/10,4 pollici

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

Paese di origine: Cina

document Image

Cablaggi europei per i veicoli per carichi pesanti

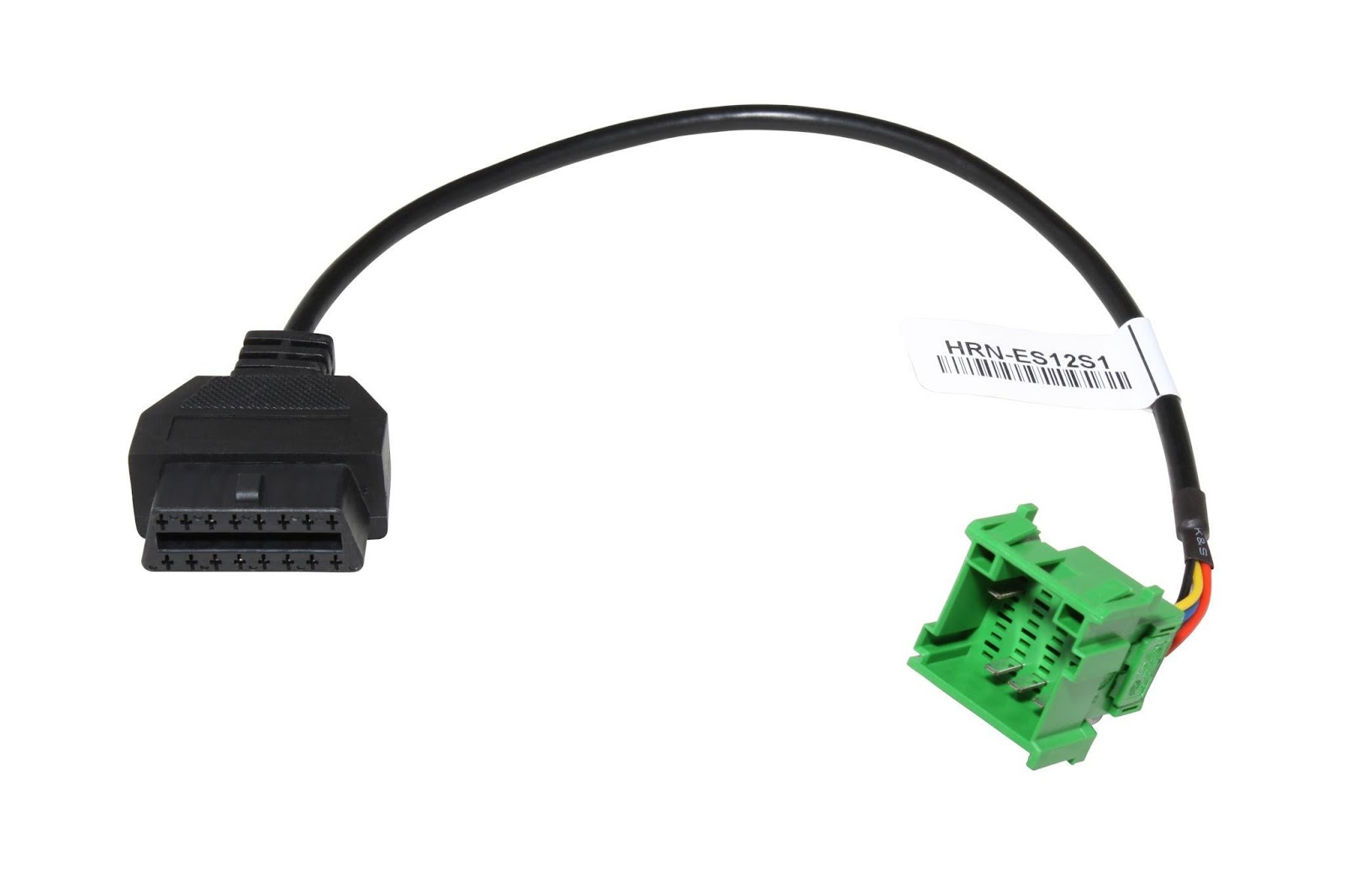

HRN-ES12S1

Descrizione

Cablaggio OBDII per il dispositivo GO. Si connette principalmente al connettore FMS per i veicoli per carichi pesanti europei.

Ulteriori informazioni

Documentazione: istruzioni di installazione (in inglese)

Sostituisce: HRN-FMSSTA

Lunghezza: 30 centimetri/12 pollici

Scopo: cablaggio dritto utilizzato per il collegamento diretto alla porta telematica dedicata comune sui veicoli europei.

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

Paese di origine: Cina

HRN-ES12S1 13 Jan '15.jpg

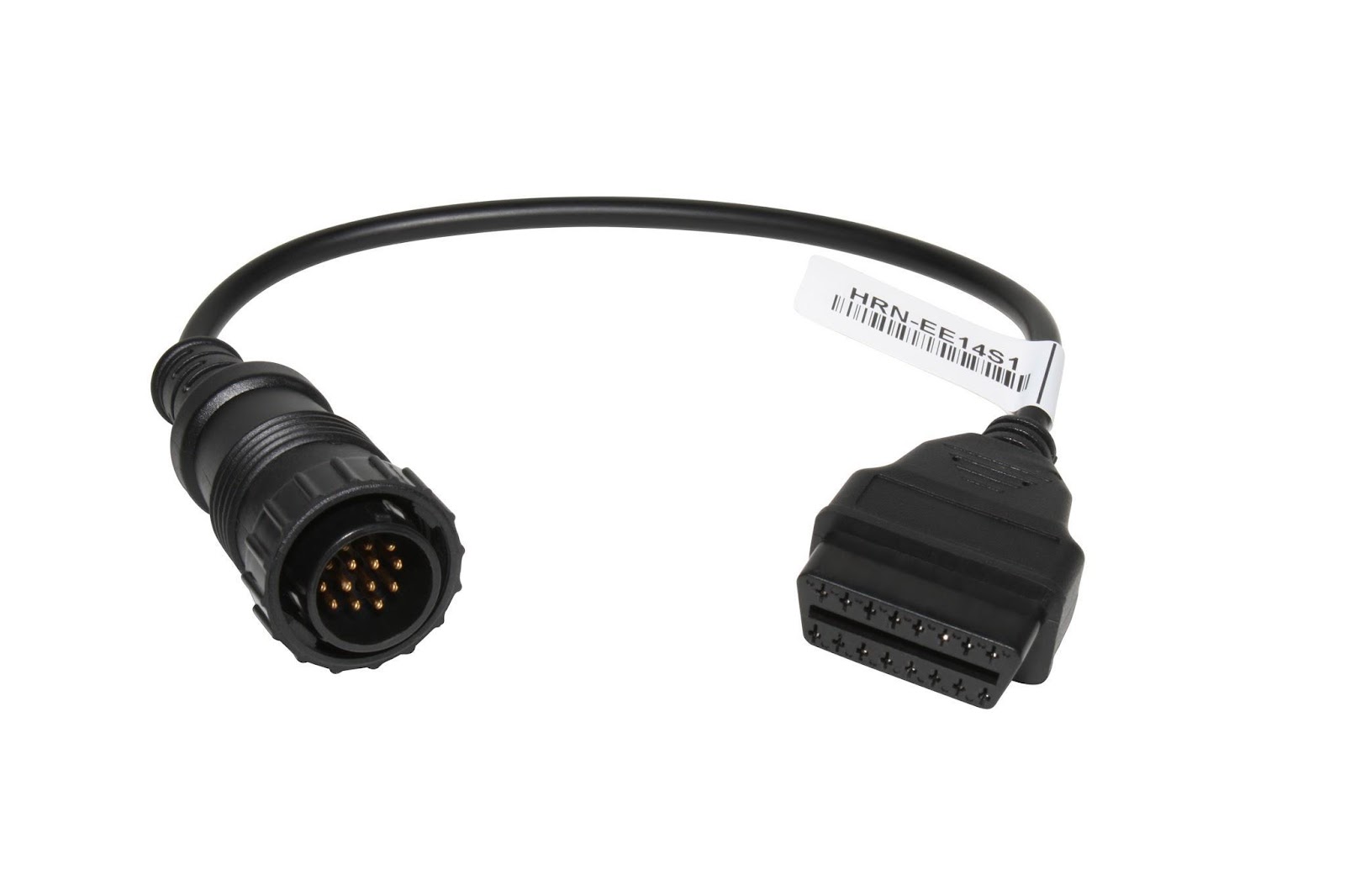

HRN-EE14S1

Descrizione

Connettore diagnostico per Mercedes. Utilizzato su autobus e autocarri per carichi medi di vecchia generazione.

Ulteriori informazioni

Sostituisce: HRN-EU14P

Lunghezza: 30 centimetri/12 pollici

Scopo: per spostare il dispositivo GO sotto il cruscotto e fuori dalla visuale. Come tutti i cablaggi, il modello HRN-EE14S1 fornisce l'alimentazione al dispositivo GO e consente al dispositivo GO di registrare i dati del motore per veicoli specifici che richiedono questo tipo di connettore.

Lunghezza massima dei cavi collegati: 1 metro/3,3 piedi

Paese di origine: Cina

HRN-EE14S1 24 Jul '14.jpg

Cablaggi su ordine speciale

I seguenti cablaggi sono disponibili solo su ordine speciale. I tempi di consegna potrebbero essere lunghi. Contattare il proprio Account Manager per determinare i prezzi, i tempi di consegna e per assicurarsi che si tratti del cablaggio richiesto.

HRN-BD16S5 Descrizione Cablaggio per le installazioni ALDL per veicoli a gas e/o OBD (ad es. GM e Ford) e autocarri Freightliner con gateway. Ulteriori informazioni Lunghezza: 130,5 centimetri/51,5 pollici Scopo: per utilizzare un connettore OEM invece di utilizzare una staffa EZT. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-UD03S6 Descrizione Cavo di prolunga da 1,8 m ( 6 piedi) per IOX-RS232D. Ulteriori informazioni Lunghezza: 180 centimetri/6 piedi Scopo: da utilizzare come cavo di prolunga con IOX-RS232D. Paese di origine: Cina
HRN-UD03S7 Descrizione Cavo di prolunga da 2,4 m (8 piedi) per IOX-RS232D. Ulteriori informazioni Lunghezza: 240 centimetri/8 piedi Scopo: da utilizzare come cavo di prolunga con IOX-RS232D. Paese di origine: Cina
HRN-UD03S8 Descrizione Cavo di prolunga da 3 m (10 piedi) per IOX-RS232D. Ulteriori informazioni Lunghezza: 300 centimetri/10 piedi Scopo: da utilizzare come cavo di prolunga con IOX-RS232D. Paese di origine: Cina

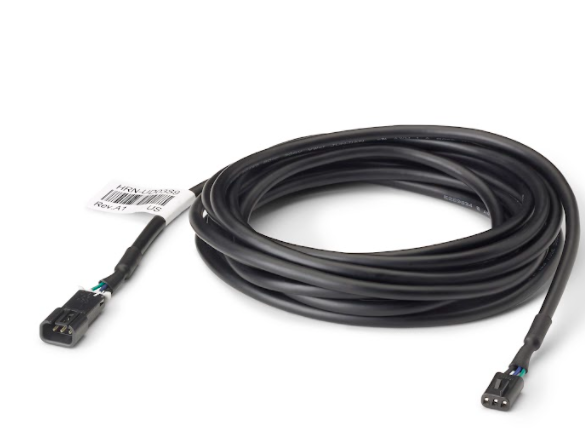

HRN-UD03S9 Descrizione Cavo di prolunga da 4,2 m (14 piedi) per IOX-RS232D. Ulteriori informazioni Lunghezza: 420 centimetri/14 piedi Scopo: da utilizzare come cavo di prolunga con IOX-RS232D. Paese di origine: Cina

Accessori di installazione

I seguenti articoli sono ordinati di solito con cablaggi per fissare correttamente i dispositivi GO nei veicoli.

SPR-INSTALLBAG

Descrizione

Staffa di montaggio e materiale per il dispositivo GO. Include 2 fascette, 2 viti e nastro biadesivo per l'installazione della staffa.

Ulteriori informazioni

Scopo: fornisce agli installatori il materiale di montaggio per facilitare l'installazione del dispositivo GO.

Installazione della staffa di montaggio: utilizzare le viti o il nastro biadesivo per fissare la staffa al veicolo. Posizionare il dispositivo GO nella staffa come mostrato nell'immagine.

Paese di origine: Cina

SPR-INSTALLBAG 15 Aug '14.jpg

document Image

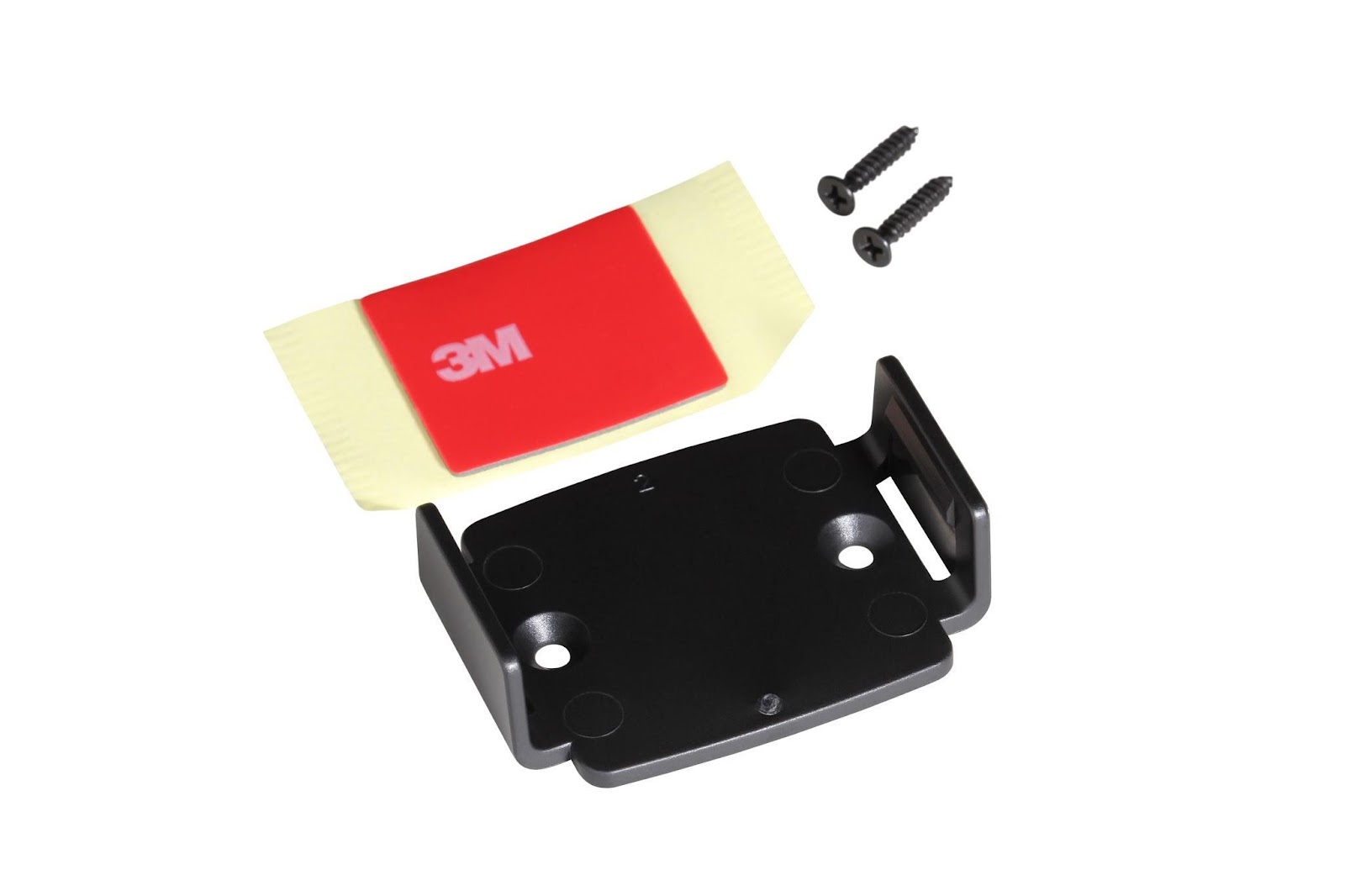

SPR-NFCBRACKET

Descrizione

Staffa di montaggio e supporto per IOX-NFCREADER. Include 2 viti e nastro biadesivo per l'installazione della staffa.

Ulteriori informazioni

Scopo: fornisce agli installatori una staffa di montaggio di ricambio per il lettore NFC.

Installazione della staffa di montaggio: utilizzare le viti o il nastro biadesivo per fissare la staffa al veicolo.

Paese di origine: Cina

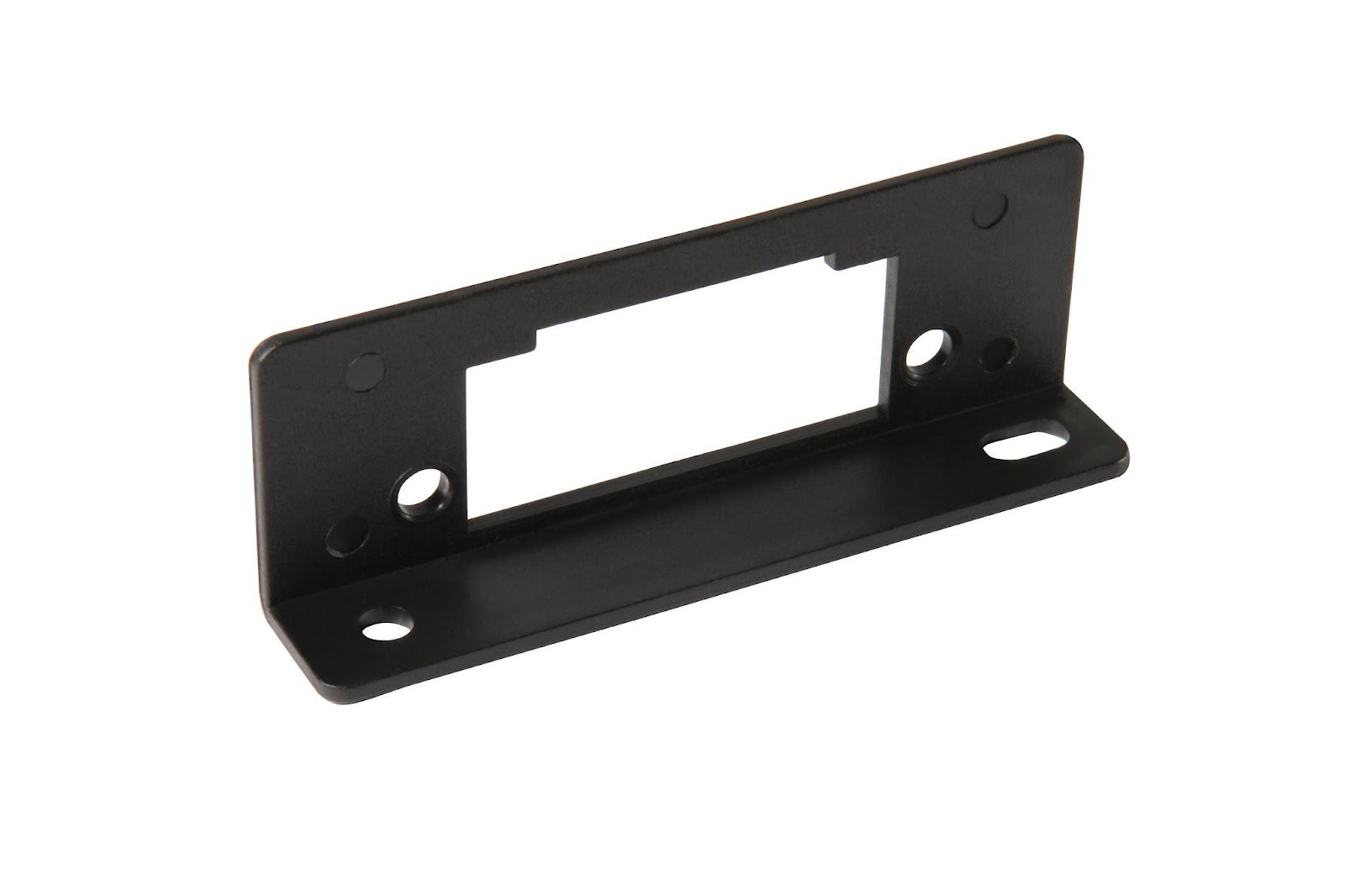

SPR-BSFBKT

Descrizione

Staffa necessaria per i veicoli Ford Fusion, Ford Mondeo e Ford F-150 2015.

Ulteriori informazioni

Scopo: per supportare il collegamento tra un dispositivo GO e HRN-BS16T2 in alcuni veicoli Ford.

Paese di origine:

SPR-BSFBKT 10 July '15.jpg

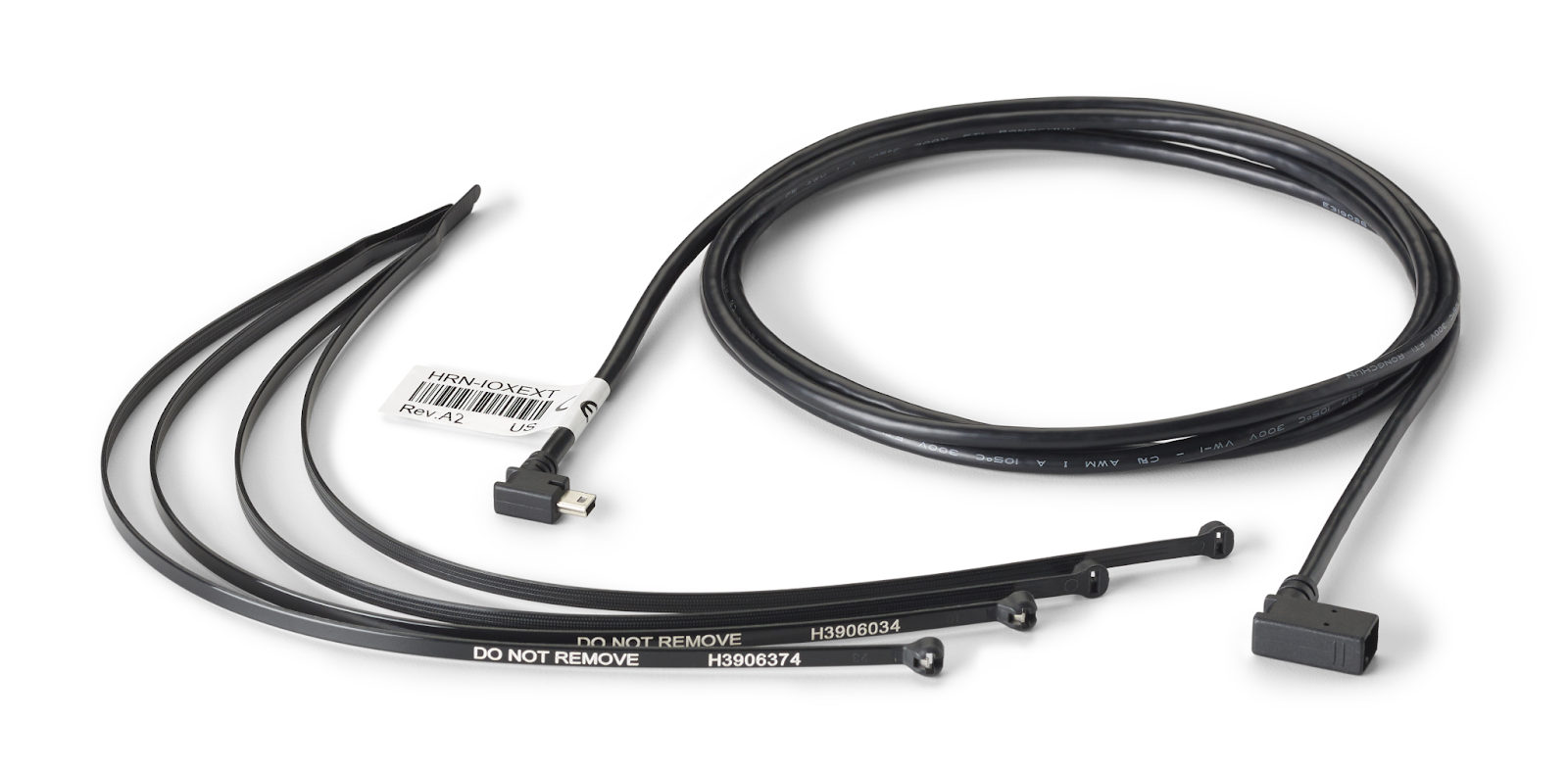

HRN-IOXEXT

Descrizione

Cablaggio prolunga per hardware IOX. La lunghezza del cavo è di 2 metri (79 pollici).

Ulteriori informazioni

Scopo: cavo di prolunga che collega l'hardware IOX a un'estremità e il dispositivo GO all'altra per evitare interferenze e ridurre al minimo eventuali ostacoli. Può essere utilizzato anche per collegare due dispositivi IOX.

Paese di origine: Cina

document Image

HRN-IOXEXT-A

Descrizione

Cablaggio prolunga per hardware IOX. La lunghezza del cavo è di 2 metri (79 pollici). Conforme al TAA.

Ulteriori informazioni

Paese di origine: Taiwan

document Image

Cablaggi fuori produzione

Cablaggi OBD

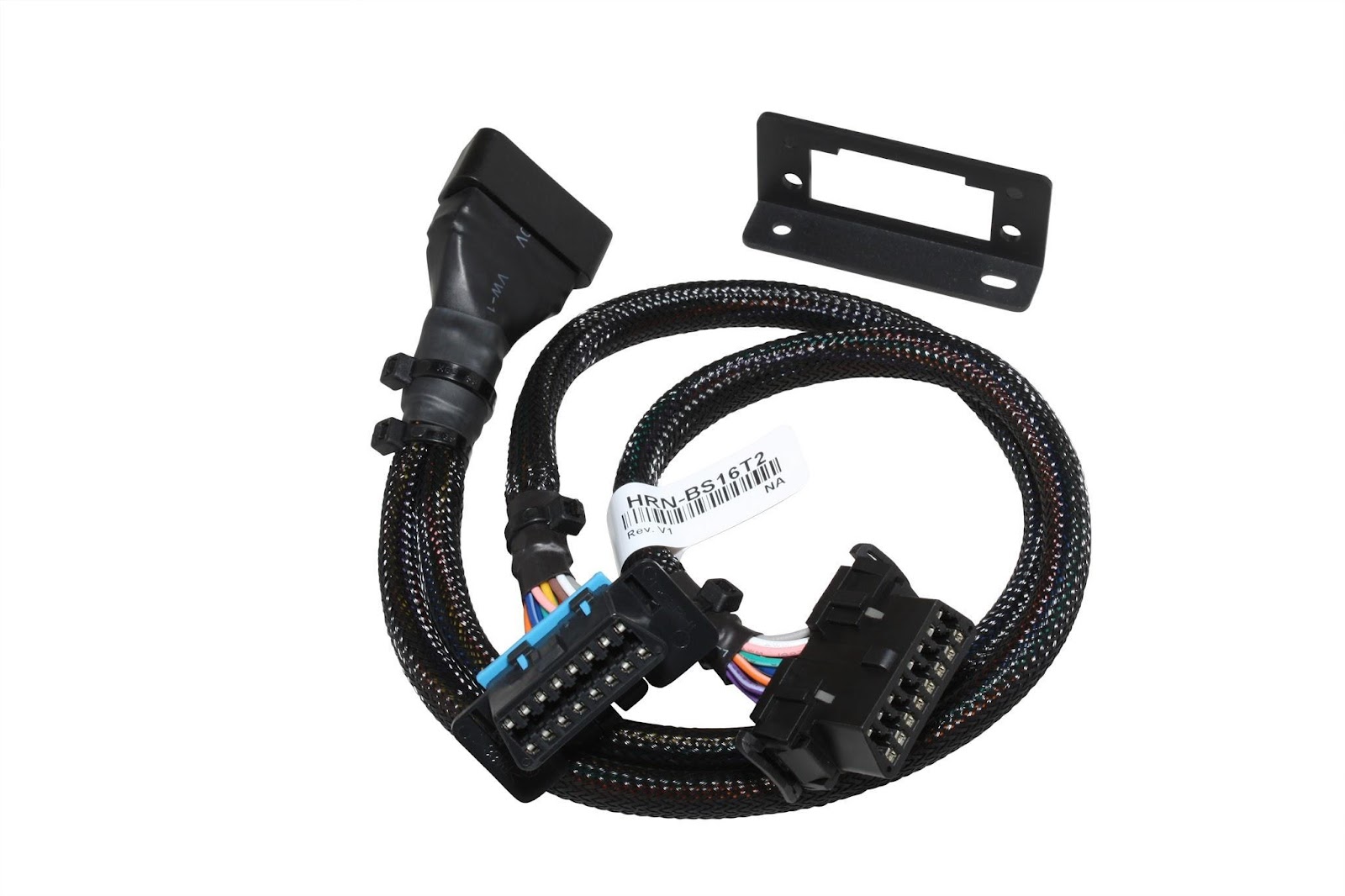

HRN-BS16T2 (fuori produzione) Descrizione Cablaggio a T OBDII per il dispositivo GO. Sostituisce HRN-EZT. Ulteriori informazioni Sostituisce: HRN-EZT Lunghezza: 50 centimetri/20 pollici Scopo: per spostare il dispositivo GO sotto il cruscotto e fuori dalla visuale lasciando esposto il connettore OBD. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

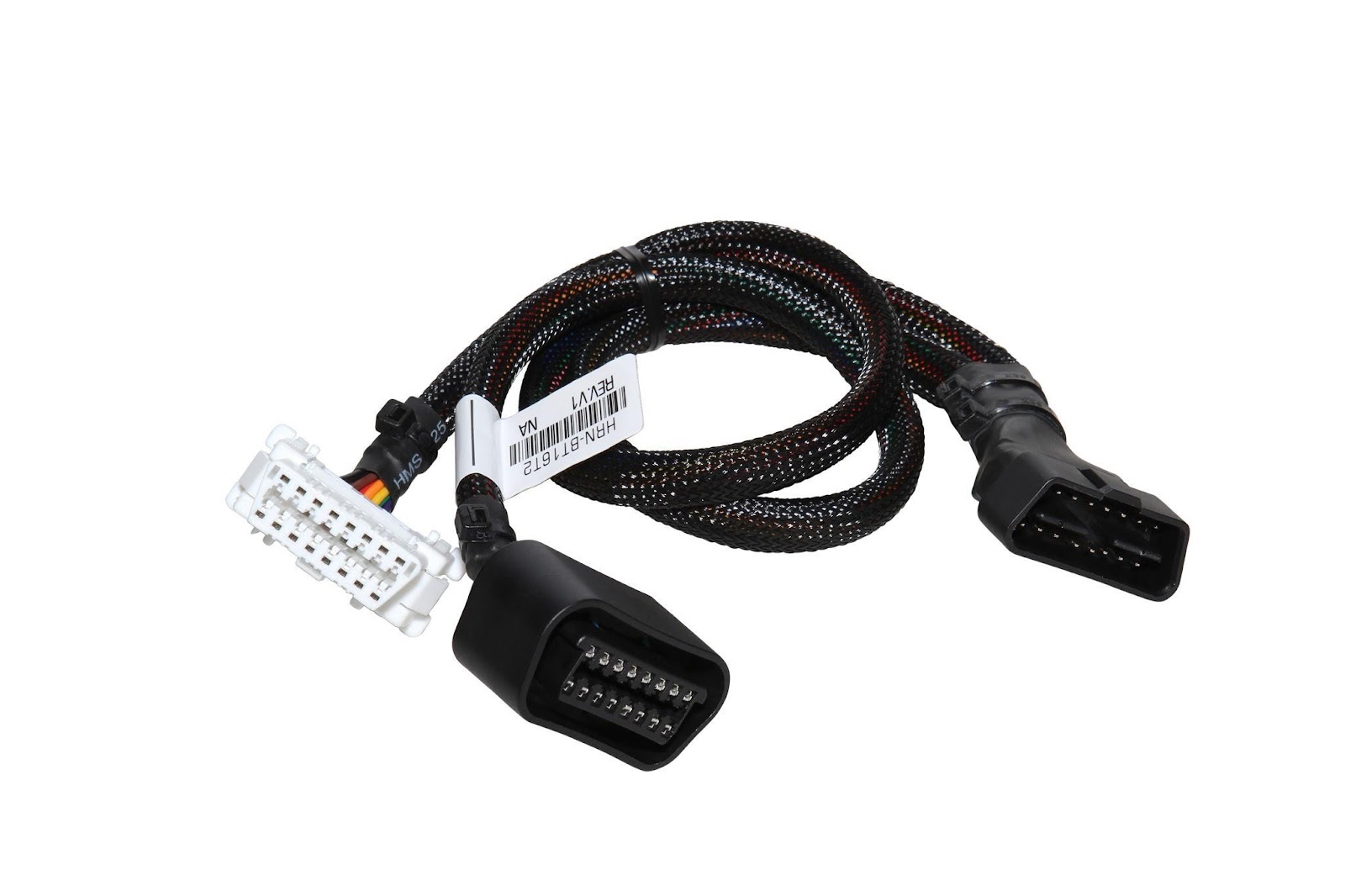

HRN-BT16T2 (fuori produzione) Descrizione Cablaggio a T di prolunga OBDII per il dispositivo GO. Necessario a livello globale per Ford Transit Connect e i furgoni full size Ford Transit. Può essere necessario anche per altri veicoli Ford, Land Rover e Jaguar e per veicoli asiatici come Honda, Mitsubishi, Nissan, Toyota, Kia e Hyundai. Ulteriori informazioni Lunghezza: 50 centimetri/20 pollici Scopo: con i connettori OBD specifici per il veicolo, questo cablaggio a T si collega ai veicoli presenti nei mercati globali. Consente al connettore OBD di rimanere esposto, con il dispositivo GO installato sotto il cruscotto e nascosto alla vista. È necessario per molti veicoli europei, alcuni dei quali si trovano in America del Nord. Tra cui Ford Focus, B-Max, C-Max, S-Max, Fiesta, Mondeo (2014 e precedenti), Galaxy, Kuga, EcoSport, Transit Connect e Ford Escape 2016. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

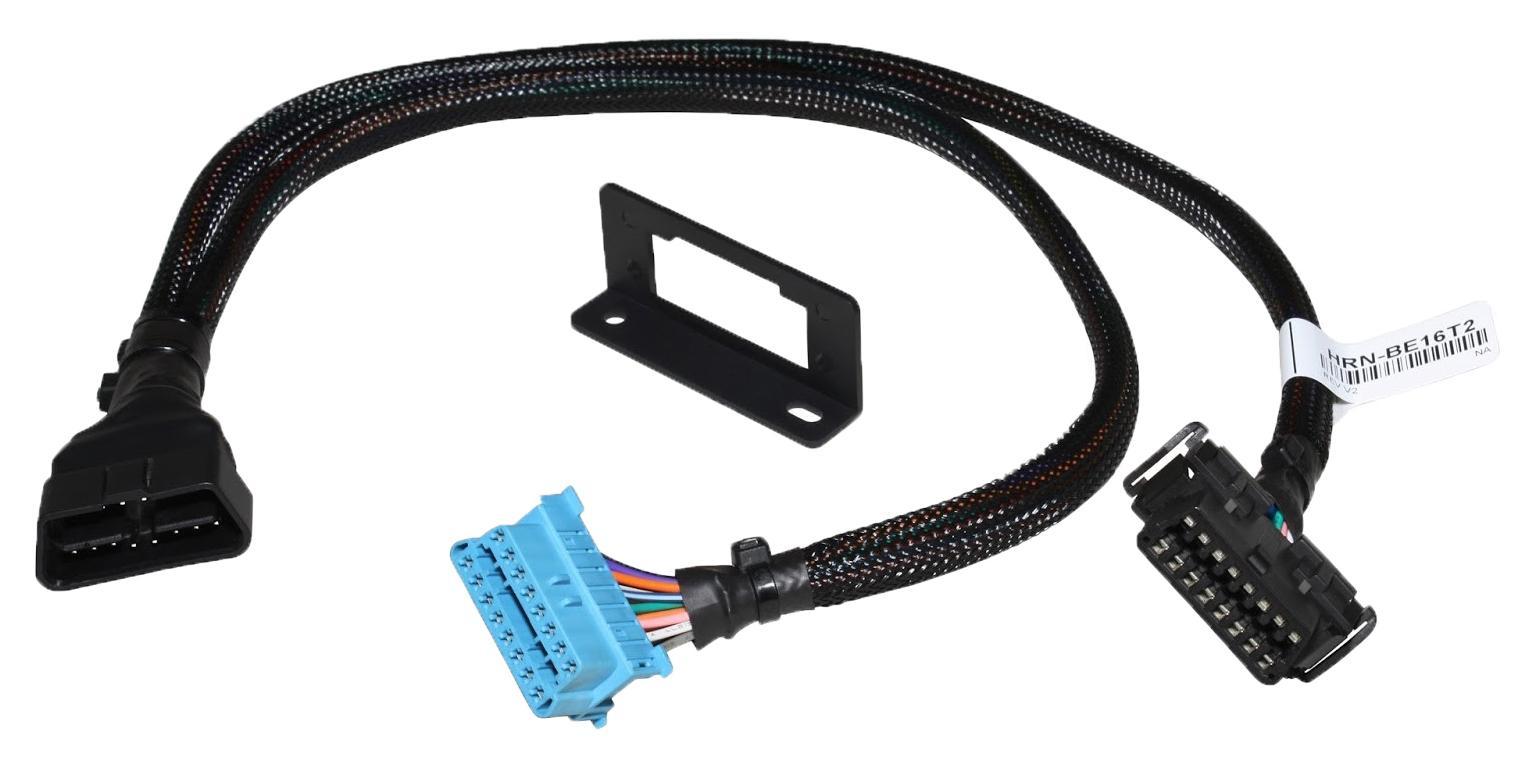

HRN-BE16T2 (fuori produzione) Descrizione Cablaggio a T OBDII per il dispositivo GO. Connettore specifico Mercedes. Comunemente utilizzato per Sprinter in America del Nord e nell'Unione Europea (NON si collega a un modulo PSM) su autocarri Volvo e Mack dell'America del Nord (2014 e 2015). Ulteriori informazioni Lunghezza: 50 centimetri/20 pollici Scopo: con un connettore OBD specifico per Mercedes, questo cablaggio a T si collega alle Mercedes Sprinter comunemente presenti nei mercati globali. NON viene utilizzato per il collegamento a un modulo PSM nel veicolo. Viene utilizzato anche sugli autocarri Volvo e Mack (2014 e 2015) dell'America del Nord. Consente al connettore OBD di rimanere esposto con il dispositivo GO installato sotto il cruscotto e nascosto alla vista. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

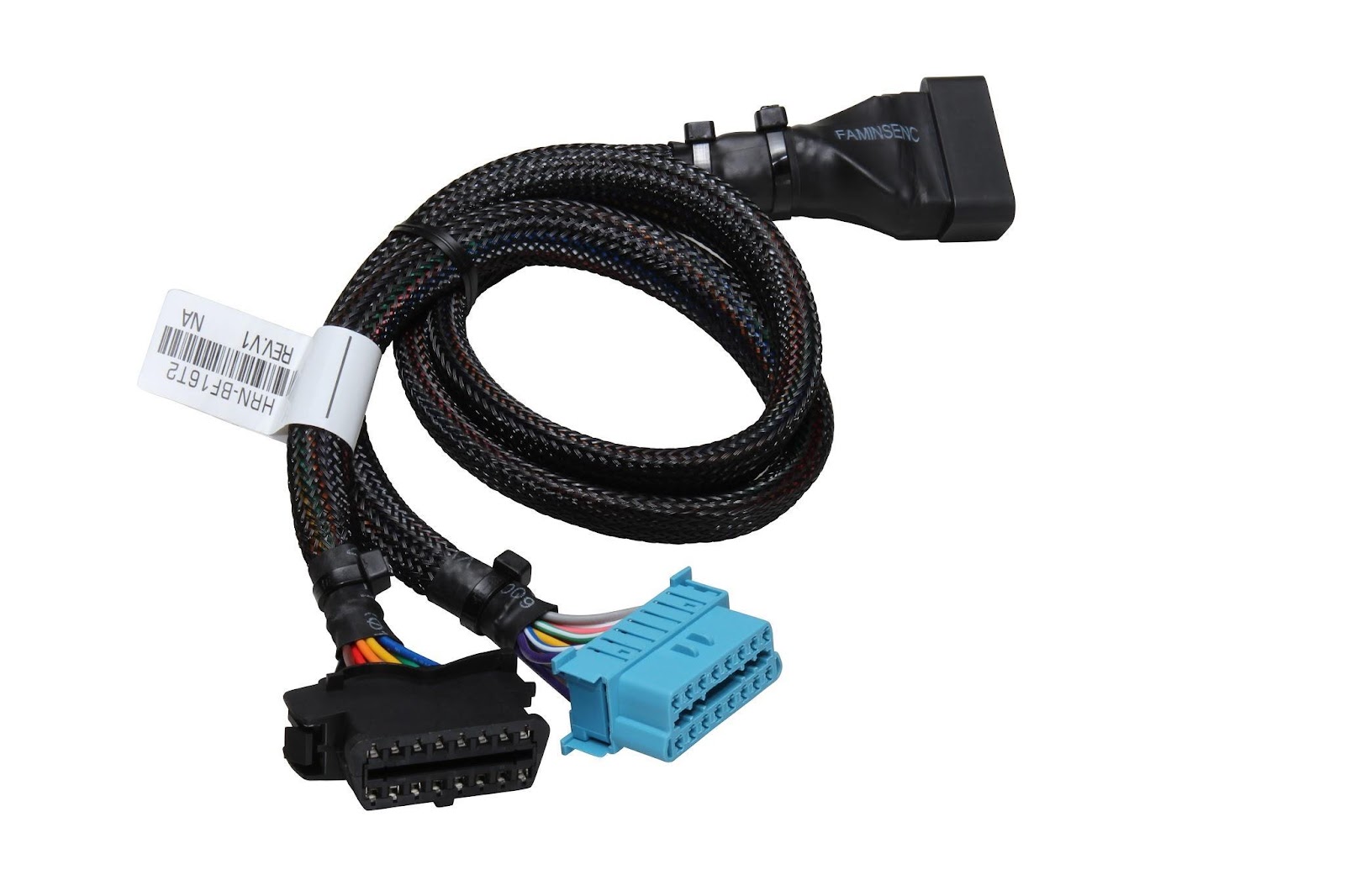

HRN-BF16T2 (fuori produzione) Descrizione Cablaggio a T di prolunga OBDII per il dispositivo GO. Principalmente per mercati europei. Connettori speciali per Mercedes Benz, nonché Citroen, Peugeot, Renault, Dacia, FIAT, Alfa Romeo e alcuni veicoli Iveco. Ulteriori informazioni Lunghezza: 50 centimetri/20 pollici Scopo: con i connettori OBD specifici per il veicolo, questo cablaggio a T si collega ai veicoli prodotti in Europa presenti nei mercati globali. NON viene utilizzato per il collegamento a un modulo PSM nel veicolo. Consente al connettore OBD di rimanere esposto con il dispositivo GO installato sotto il cruscotto e nascosto alla vista. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi
HRN-GS16K2 (fuori produzione) ! IMPORTANTE: Geotab vieta l'uso del nostro cablaggio universale a 16 pin in veicoli pesanti Volvo/Mack 2019+ in America del Nord se si utilizza un dispositivo GO versione 9, a causa di un problema di interoperabilità identificato. Geotab dispone di un cablaggio specifico destinato ai veicoli su cui è installata la versione 9 (HRN-CM24Y1 con connettore a 14 pin HRN-CE10A2 o HRN-CS14S21). Descrizione Kit di cablaggio a T OBDII universale per il dispositivo GO. Kit adattatore multiplo composto da un cablaggio a T (HRN-BM16T2) e 12 diversi adattatori di montaggio da utilizzare nella maggior parte dei veicoli per carichi leggeri, medi e pesanti e compatibile con la maggior parte dei modelli a livello globale. HRN-GS16K2 è sostituito da HRN-GS16K22 Ulteriori informazioni Documentazione: documento di supporto, istruzioni di installazione (in inglese); istruzioni di installazione aggiuntive: Installazione di Mitsubishi fuso 2010-2021 GO9 (in inglese) Sostituisce: HRN-BE16T2, HRN-BG16T2, HRN-BF16T2, HRN-BS16T2, HRN-BT16T2 Lunghezza: 60 centimetri/24 pollici Scopo: utilizzato per estendere la collocazione del dispositivo GO. Necessario sui veicoli in cui l'ALDL (collegamento del veicolo OBD) si trova in un'area in cui il dispositivo GO potrebbe ostacolare il conducente. Necessario anche sui veicoli in cui la cavità in cui viene posizionato l'ALDL impedisce il collegamento corretto del dispositivo GO. I 12 diversi adattatori di montaggio consentono l'installazione su diversi modelli e/o marche di veicoli. Produzione per regione specifica, ma nessuna differenza di funzionalità. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

Cablaggi con connettori Deutsch

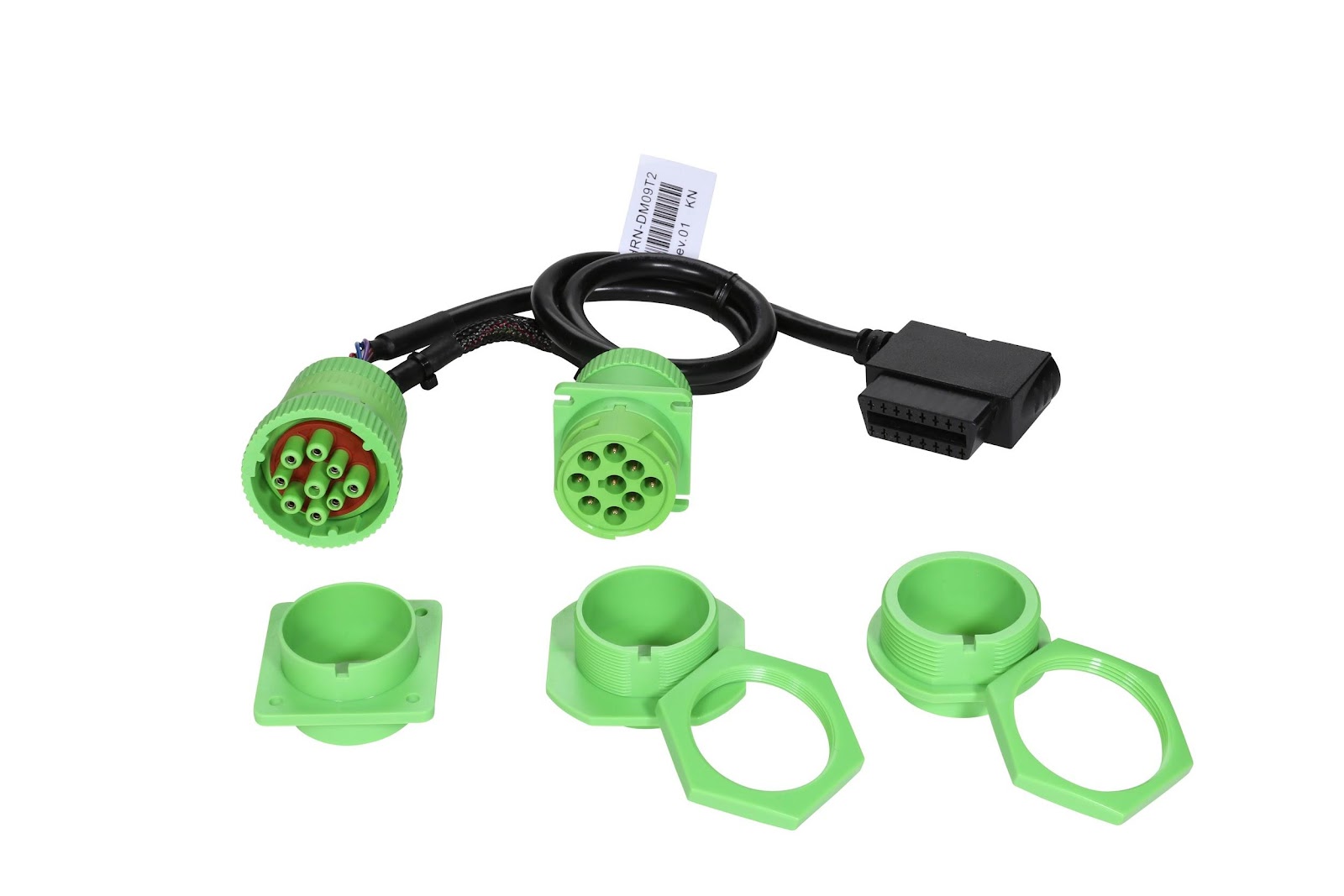

HRN-DR09T2 (fuori produzione)

Descrizione

Cablaggio a T per carichi pesanti a 9 pin per installazioni in cui il connettore Deutsch deve rimanere disponibile per altre applicazioni e con montaggio FILETTATO su cruscotto. Sostituisce HRN-CD9TBHD.

Ulteriori informazioni

Sostituisce: HRN-CD9TBHD

Lunghezza: 60 centimetri/24 pollici

Scopo: utilizzato per spostare il dispositivo GO sotto il cruscotto e fuori dalla visuale lasciando esposto il connettore Deutsch. Questo cablaggio è diverso da un cablaggio con connettore Deutsch a 9 pin standard perché utilizza un connettore filettato. Il connettore filettato sta diventando sempre più comune nel mercato dei veicoli per carichi pesanti. I seguenti veicoli richiedono il cablaggio HRN-DR09T2:

Autocarri Peterbilt 2008 e più recenti;
Autocarri Kenworth 2013 e più recenti; e
Freightliner (grande) 2013 e più recente.
I seguenti veicoli non richiedono il cablaggio HRN-DR09T2:
Mack;
Internationals; e
Lighter Freightliners.

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

document Image

HRN-DS09T2 (fuori produzione)

Descrizione

Cablaggio a T per carichi pesanti a 9 pin per installazioni in cui il connettore Deutsch deve rimanere disponibile per altre applicazioni.

Ulteriori informazioni

Sostituisce: HRN-CD9THD

Lunghezza: 60 centimetri/24 pollici

Scopo: utilizzato per spostare il dispositivo GO sotto il cruscotto e fuori dalla visuale lasciando esposto il connettore Deutsch. Questo cablaggio è dotato di un connettore Deutsch a 9 pin standard.

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

document Image

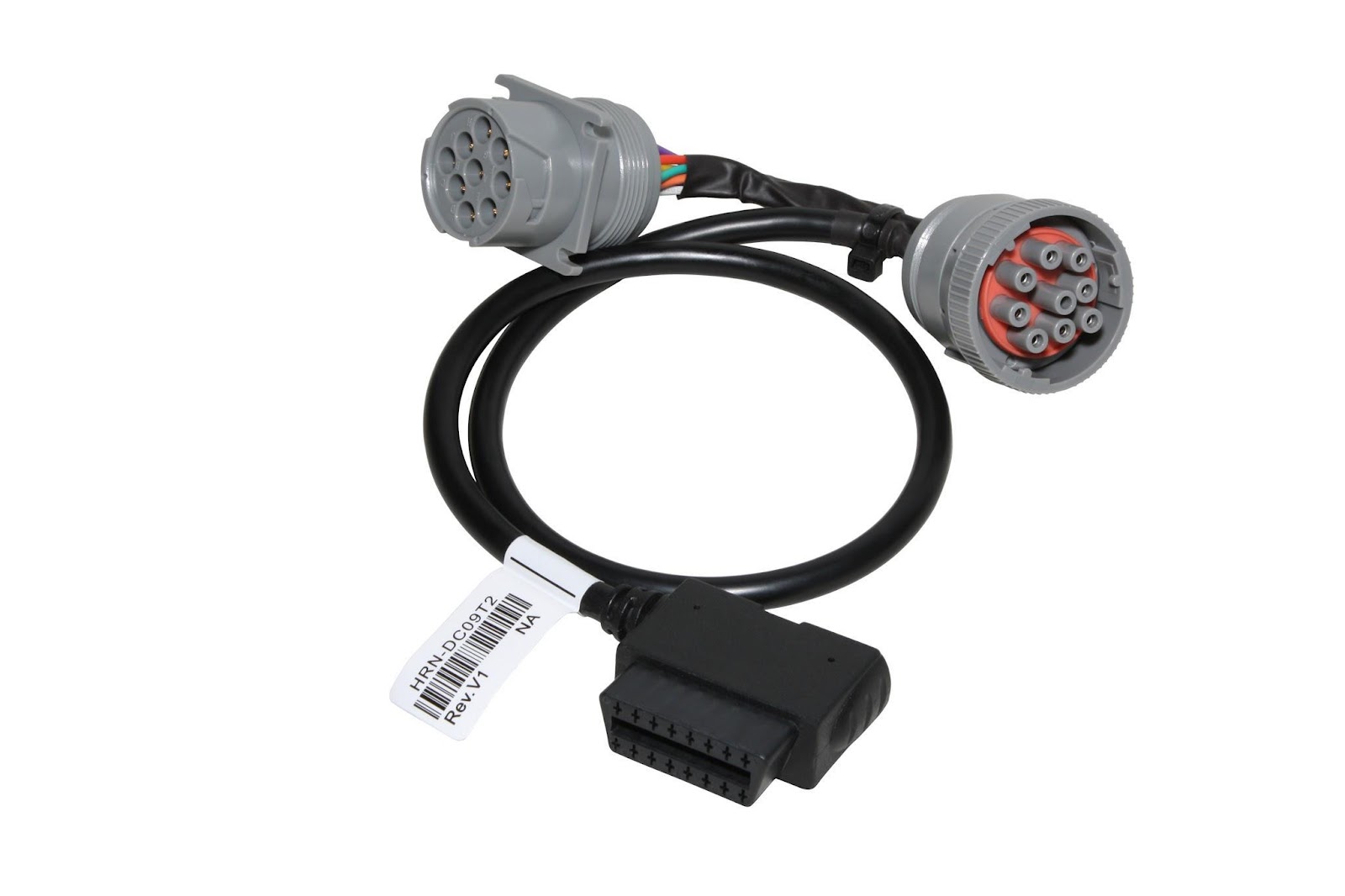

HRN-DC09T2 (fuori produzione)

Descrizione

Cablaggio speciale per veicoli fuoristrada CAT. Sostituisce HRN-TCATHD.

✱ NOTA: verificare che il veicolo non utilizzi un connettore standard a 9 pin.

Ulteriori informazioni

Sostituisce: HRN-TCATHD

Lunghezza: 30 centimetri/12 pollici

Scopo: utilizzato per spostare il dispositivo GO sotto il cruscotto e fuori dalla visuale lasciando esposto il connettore Deutsch.

Lunghezza massima dei cavi collegati: 1 metro/3,3 piedi

HRN-DC09T2 30 Jan '15.jpg

Cablaggi personalizzati

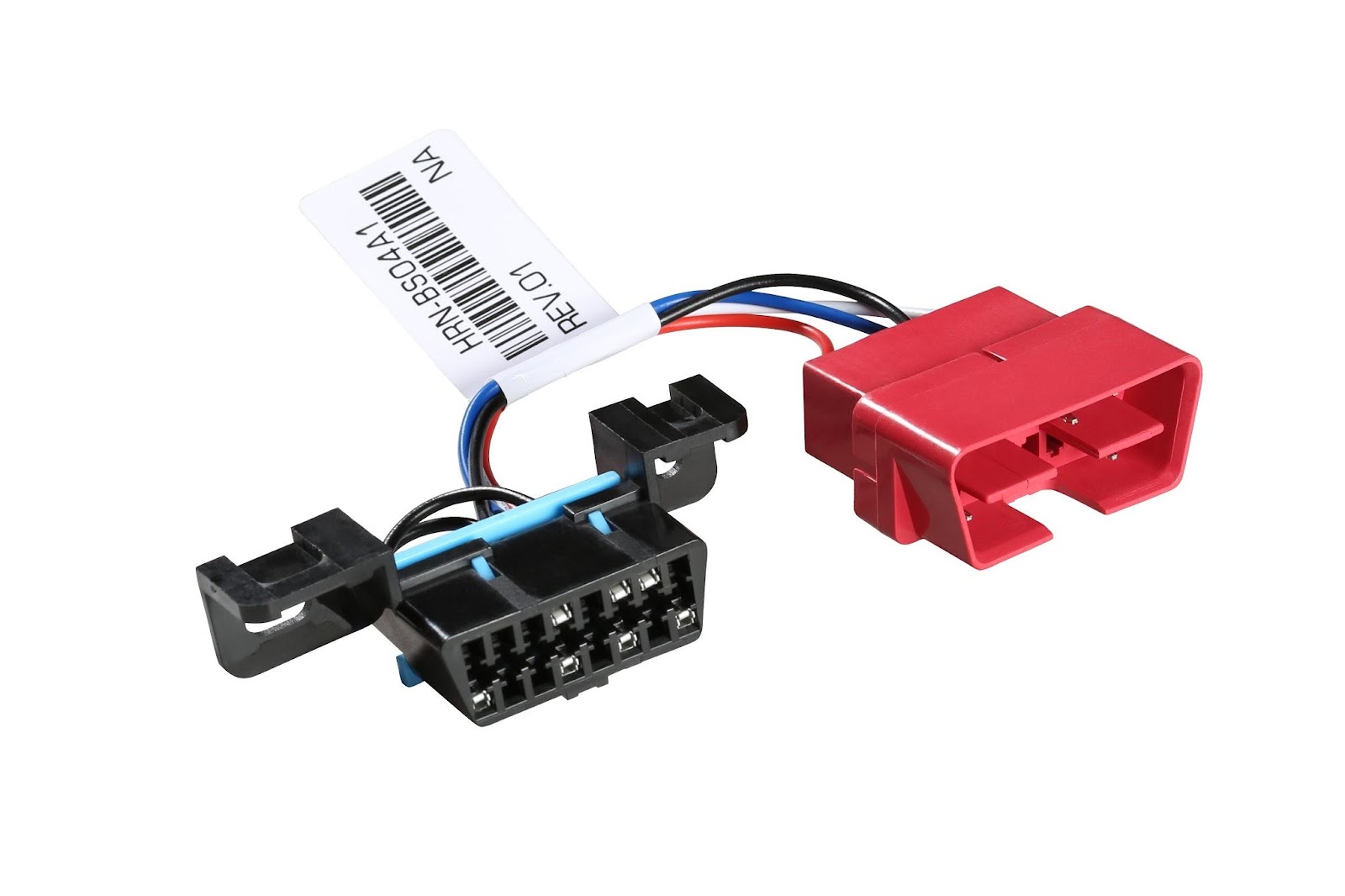

HRN-BS04A1 (fuori produzione) Descrizione Cablaggio dell'adattatore da utilizzare con HRN-DS09T2, HRN-DT09T2 e HRN-GS09K2, per un supporto motore migliorato per gli autocarri 2017 Kenworth e Peterbilt. Ulteriori informazioni Necessario: HRN-GS09K2 Sostituzioni: il cablaggio adattatore HRN-BS04A1 può essere utilizzato solo con i dispositivi GO7 o GO8. Non è necessario per il dispositivo GO9. Nessun cablaggio sostitutivo. La soluzione consiste nel sostituire il dispositivo con la versione GO9, progettata per estrapolare direttamente dati più approfonditi sul motore. Lunghezza: 6,3 centimetri/2,5 pollici Scopo: utilizzato specificamente per gli autocarri Kenworth e Peterbilt 2017+ con motori Paccar MX13/MX15 per ottenere dati del motore migliori. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi Paese di origine: Cina
HRN-CW08A4 (fuori produzione) Descrizione Adattatore Pigtail a 8 fili per veicoli con connettori non supportati su altri cablaggi. Richiede HRN-CM24Y1. Ulteriori informazioni Necessario: HRN-CM24Y1 Definizione PIN: Rosso: fonte di alimentazione; Nero: massa del veicolo; Blu: J1939+/CAN elevato; Bianco: J1939-/CAN ridotto; Marrone: J1850-/J1708+; Verde: J1850+/J1708-; Arancione: ISO linea K; Grigio: ISO linea L Lunghezza: 80 centimetri/31 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi
HRN-CE10A2 (fuori produzione) Descrizione Adattatore personalizzato per veicoli Volvo in America del Nord. Richiede HRN-CM24Y1. Ulteriori informazioni Documentazione: istruzioni di installazione (in inglese) Necessario: HRN-CM24Y1 Lunghezza: 30 centimetri/12 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

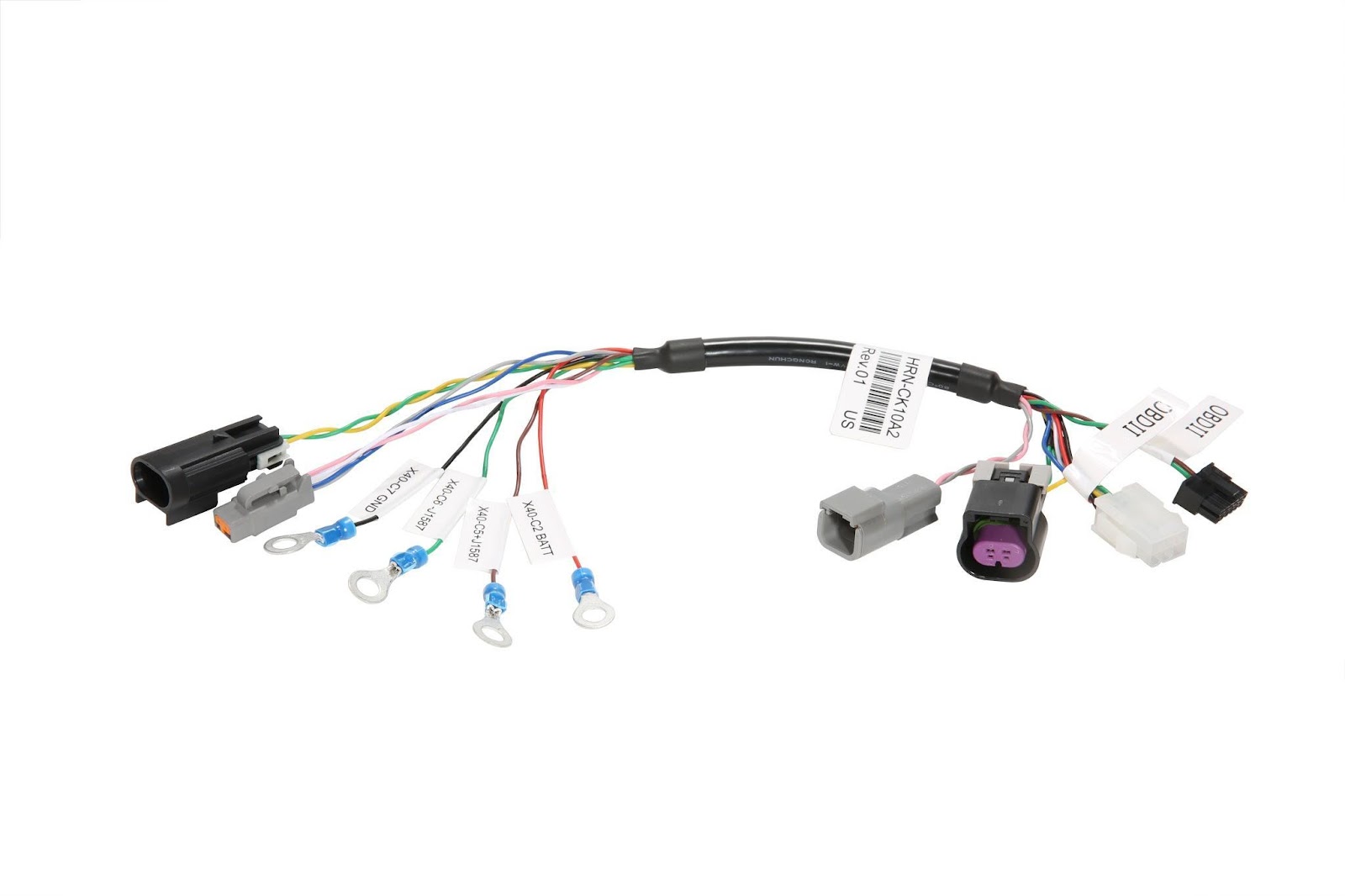

HRN-CK10A2 (fuori produzione) Descrizione Adattatore personalizzato per veicoli Mack in America del Nord. Richiede HRN-CM24Y1. Ulteriori informazioni Necessario: HRN-CM24Y1 Lunghezza: 30 centimetri/12 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

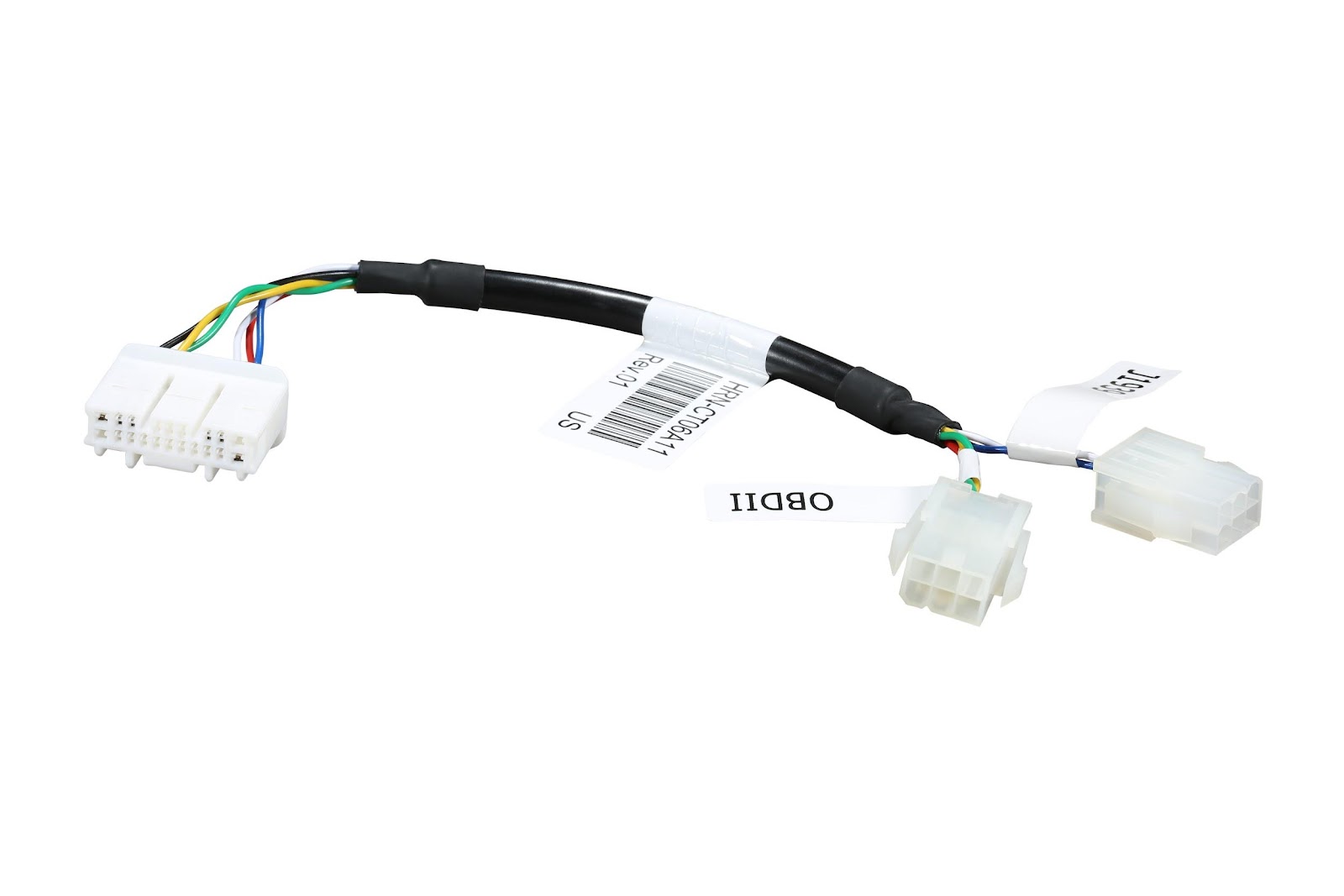

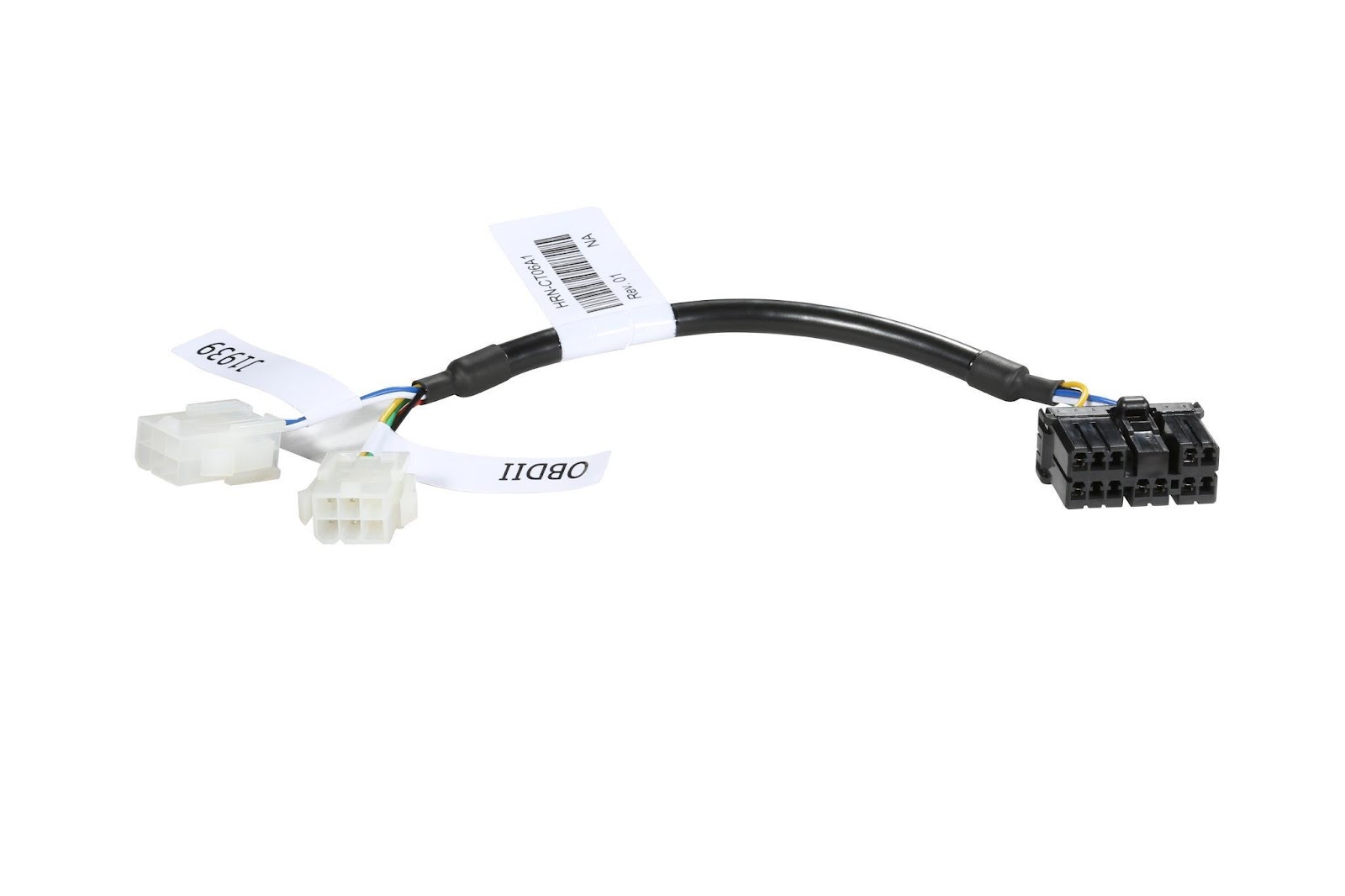

HRN-CT06A1 (fuori produzione) Descrizione Adattatore personalizzato per veicoli Tesla Model S. Richiede HRN-CM24Y1. Ulteriori informazioni Necessario: HRN-CM24Y1 Lunghezza: 10 centimetri/4 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi
HRN-CT06A11 (fuori produzione) Descrizione Adattatore personalizzato per veicoli Tesla Model S e Model X. Richiede HRN-CM24Y1. Ulteriori informazioni Necessario: HRN-CM24Y1 Lunghezza: 20 centimetri/8 pollici Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi
HRN-CW03S3 (fuori produzione) Descrizione Cablaggio a 3 fili personalizzato per il dispositivo GO - PWR, GND, IGN. Sostituisce HRN-2WCP per il dispositivo GO6 che non può utilizzare il filo IGN. Sostituito dal kit HRN-CW03K3. Il kit contiene il cablaggio e un kit fusibili. Ulteriori informazioni Documentazione: documento di supporto Sostituisce: HRN-3WCP Lunghezza: 90 centimetri/36 pollici Scopo: utilizzato per l'installazione su veicoli o asset in cui non sono disponibili dati del motore. Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

HRN-CP04A2 (fuori produzione)

Descrizione

Collegamento modulo PSM su Mercedes Sprinter (serie 907) per i mercati globali. Richiede HRN-CM24Y1. Sostituito dal kit HRN-CP04K2. Il kit contiene il cablaggio e un kit fusibili.

Ulteriori informazioni

Documentazione: istruzioni di installazione (in inglese)

Necessario: HRN-CM24Y1

Lunghezza: 60 centimetri/24 pollici

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

document Image

Cablaggi GO RUGGED

HRN-RW03S4 (fuori produzione)

Descrizione

Cablaggio a 3 fili per il dispositivo GO RUGGED - PWR, GND, IGN. Sostituito dal kit HRN-RW03K4. Il kit contiene il cablaggio e un kit fusibili.

Ulteriori informazioni

Lunghezza: 100 centimetri/39 pollici

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

HRN-RW03S4, jpeg 17 Apr '17.tif.jpg

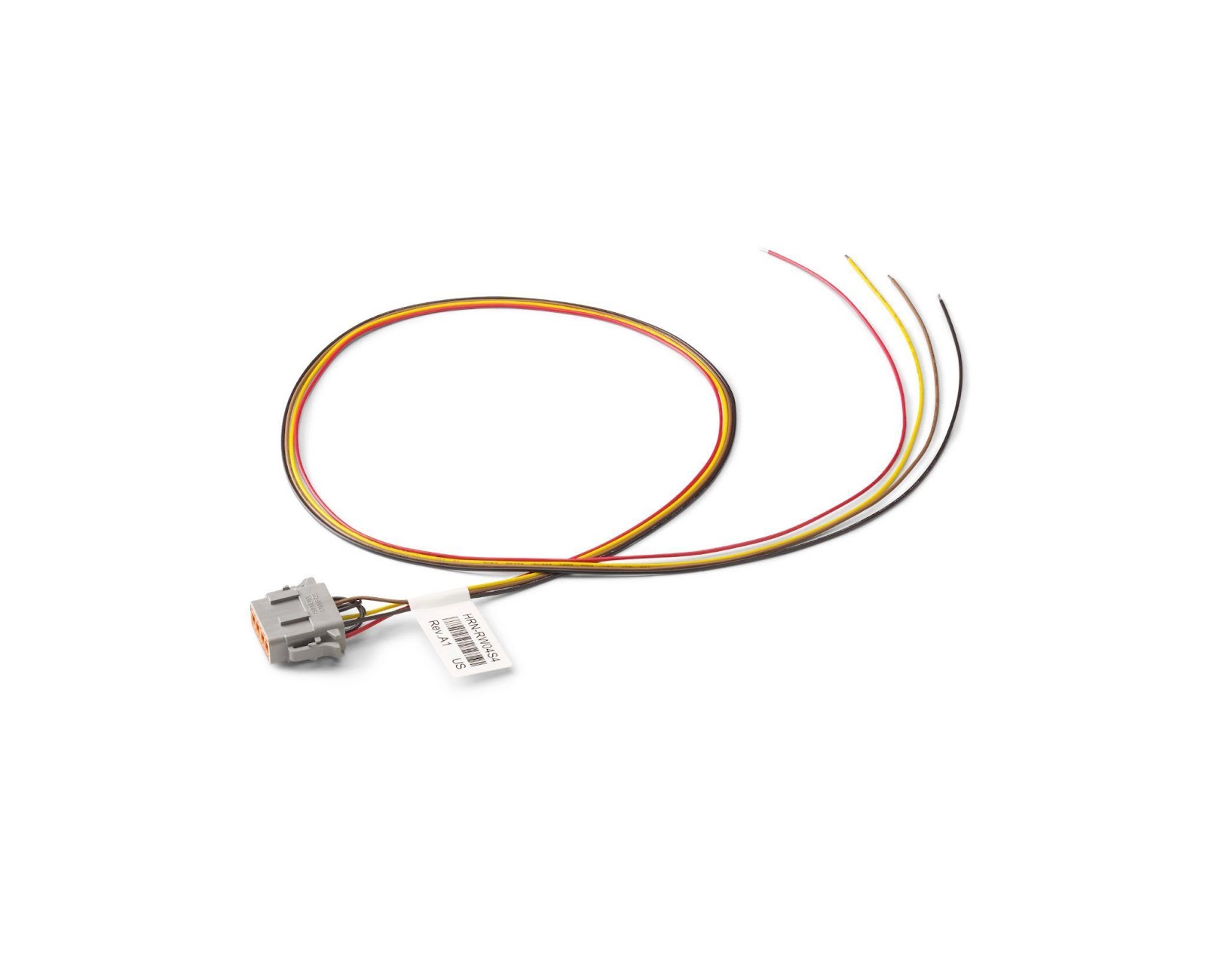

HRN-RW04S4 (fuori produzione)

Descrizione

Cablaggio differenziale utilizzato per scollegamento del polo negativo della batteria/pressostato dell'olio/accensione di uscita negativa per il dispositivo GO RUGGED. Necessario per l'attrezzatura di manutenzione a terra. Sostituito dal kit HRN-RW04K4. Il kit contiene il cablaggio e un kit fusibili.

Ulteriori informazioni

Documentazione: istruzioni di installazione (in inglese)

Lunghezza: 100 centimetri/39 pollici

Scopo: utilizzato per tutta l'attrezzatura che richiede lo scollegamento della messa a terra su asset e/o dispositivi NON-ECM senza sorgente di accensione.

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

document Image

HRN-RW03S5 (fuori produzione)

Descrizione

Cablaggio a impulsi per i motori che non riportano accensione/GIRI/MIN per il dispositivo GO RUGGED. Necessario per l'attrezzatura di manutenzione a terra. Sostituito dal kit HRN-RW03K5. Il kit contiene il cablaggio e un kit fusibili.

Ulteriori informazioni

Documentazione: istruzioni di installazione (in inglese)

Lunghezza: 122 centimetri/48 pollici

Scopo: NON-ECM senza sorgente di accensione con bassa tensione/lato principale della bobina di accensione.

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

document Image

Cablaggi su ordine speciale

HRN-BD16S4 (fuori produzione)

Descrizione

Cablaggio personalizzato per dispositivo di terze parti su ordine. Non più utilizzato per le implementazioni Valor.

Ulteriori informazioni

Lunghezza: 100 centimetri/40 pollici

Scopo: cablaggio utilizzato in installazioni personalizzate. Consultarsi con il supporto Geotab o con il proprio Account Manager per stabilire se il cablaggio è appropriato.

Lunghezza massima dei cavi collegati: 1 metro/3,3 piedi

HRN-E1 Fuseless, 7 Feb '14.JPG

HRN-CMDMY3 (fuori produzione)

Descrizione

Cablaggio per autocarri Freightliner a benzina senza gateway. Richiede HRN-BD16S4 (E1).

Ulteriori informazioni

Lunghezza: 80 centimetri/31,5 pollici

Scopo: progettato per telai di autocarri con cabina interna Freightliner OEM con motori a gas, 2009 e più recenti dotati di unità GO4. Richiede inoltre HRN-BD16S4.

Include un connettore ALDL in corrispondenza di un'estremità per collegare il cablaggio HRN-E1, un connettore Molex a 6 pin per i collegamenti OBD.

Lunghezza massima dei cavi collegati: 2 metri/6,5 piedi

HRN-CMDMY3 24 Jul '14.jpg

Cablaggi europei per i veicoli per carichi pesanti

HRN-EA16S1 (fuori produzione)

Descrizione

Connettore diagnostico progettato per i mercati europei, principalmente per veicoli DAF Euro 3 (fino al 2006). Sostituisce HRN-EU16P.

Ulteriori informazioni

Lunghezza: 30 centimetri/12 pollici

Scopo: utilizzato per spostare il dispositivo GO sotto il cruscotto e fuori dalla visuale. Come tutti i cablaggi, il modello HRN-EA16S1 fornisce l'alimentazione e i dati del motore per veicoli specifici che richiedono questo tipo di connettore.

Lunghezza massima dei cavi collegati: 1 metro/3,3 piedi

Paese di origine: Cina

HRN-EA16S1 Rev.4 10 July '15.jpg

Convenzioni di denominazione

Questa sezione descrive la nuova convenzione di denominazione e fornisce le definizioni per ciascun carattere o gruppo di caratteri.

Tutti i cablaggi iniziano con il prefisso HRN seguito da nomi a 6 caratteri, come indicato di seguito. Tutti i caratteri sono alfanumerici e, per evitare confusione, non vengono utilizzate le lettere I e O.

Esempi:

HRN-DS09T2
1. D rappresenta un connettore Deutsch.
2. S rappresenta un connettore OBD, Deutsch o FMS standard.
3. 09 rappresenta 9 pin/fili.
4. T rappresenta un cablaggio a T.
5. 2 rappresenta una lunghezza compresa tra 30-60 cm o 12-24 pollici.
HRN-BS16S4
1. B rappresenta i connettori di tipo OBD.
2. S rappresenta un connettore OBD, Deutsch o FMS standard.
3. 16 rappresenta 16 pin/fili.
4. S rappresenta un cablaggio dritto.
5. 4 rappresenta una lunghezza compresa tra 120-152 cm o 36-48 pollici.
HRN-CW03S3
1. C rappresenta un cablaggio personalizzato.
2. W rappresenta un cablaggio con fili esposti.
3. 03 rappresenta 3 pin/fili.
4. S rappresenta un cablaggio dritto.
5. 3 rappresenta una lunghezza compresa tra 60-90 cm o 24-36 pollici.

Denominazione del cablaggio - Tabella delle definizioni

Categoria	Famiglia	Collegamenti	Tipo	Lunghezza	Sottotipo
Definisce un'ampia categoria di cablaggi (Deutsch, OBDII, europeo, personalizzato, ecc.)	Definisce la famiglia di cablaggi che possono essere comuni, specifici del produttore, proprietari, ecc.	Numero di pin utilizzati o collegamenti specifici che si collegano a un asset	Tipo di cablaggio (dritto, diviso, ecc.)	Lunghezza del cablaggio tra il connettore del veicolo e il dispositivo GO	Sottotipo di cablaggio per diverse varianti dello stesso cablaggio
Codice + Definizione	Codice + Definizione	Codice + Definizione	Codice + Definizione	Codice + Definizione	Codice + Definizione
A – Connettore ausiliario	A – Connettore specifico DAF	01 – 1 pin/fili	A – Cablaggi adattatore	1 – 0-30 cm (0-12 pollici)	F – Cavo piatto
B – Connettori di tipo ODB	C – Connettori specifici Caterpillar e Komatsu	02 – 2 pin/fili	B – Cavo nudo	2 – 30-60 cm (12-24 pollici)	U – Specifico del cliente
C – Cablaggio personalizzato	D – Connettore specifico Delphi	03 – 3 pin/fili	K – Il kit contiene più di una parte	3 – 60-90 cm (24-36 pollici)	1-9 – Codice numerico per gli aggiornamenti del cablaggio
D – Connettori Deutsch	E – Connettore Mercedes e connettori specifici per autocarri Volvo/Mack	04 – 4 pin/fili	S – Cablaggi dritti	4 – 90-120 cm (36-48 pollici)	A – Produzione specifica per regione, ma nessuna differenza di funzioni
E – Connettori europei per veicoli per carichi pesanti importati	F – Connettori specifici per Mercedes e Citroen, Peugeot, Renault, Fiat	06 – 6 pin/fili	T – Cablaggio a T	5 – 120-158 cm (48-60 pollici)
G – Globale	G – Connettori specifici per BMW e Volkswagen, Audi, Seat, Skoda	08 – 08 pin/fili	Y – Collega fino a due o più connettori diversi	6 – 158-243 cm (60-96 pollici)
R – Rinforzato	H – Connettore specifico Hino	09 – 09 pin/fili		7 – 244-303 cm (96-119 pollici)
U – Protocollo doppio, cablaggio di prolunga	I – Connettore specifico Isuzu	10 – 10 pin/fili		8 – 304-426 cm (120-167 pollici)
	K – Connettori specifici per veicoli Mack	11 – 11 pin/fili		9 – 427-1000 cm (168-394 pollici)
	L – Applicazioni specifiche	12 – 12 pin/fili		10 – + di 1000 cm (+ di 394 pollici)
	M – Connettori multipli	14 – 14 pin/fili
	N – Navistar	16 – 16 pin/fili
	P – Connettori PSM Sprinter	20 – 20 pin/fili
	R – Connettore Deutsch a 9 pin filettato	21 – 21 pin/fili
	S – Connettore standard OBD, Deutsch o FMS	24 – 24 pin/fili
	T – Connettore specifico Tesla	DM – Connettori Delphi Molex
	U – Connettore specifico Fuso	RC – Connettori CAT rinforzati
	V – Connettore specifico Iveco
	W – Cablaggio con fili esposti
	X – IOX
	Z – Connettore specifico TUG

Avvertenze e note sull'installazione

Introduzione

Cablaggi OBD

HRN-BS16S4

HRN-BS16S4F

HRN-BS16S5

HRN-BD06A1

HRN-BD06A12

HRN-BU16Y5

HRN-GS16K22

Cablaggi con connettori Deutsch

HRN-DS09S4

HRN-DS06S4

HRN-DS06T2

HRN-GS09K2

Cablaggi personalizzati

HRN-BF11A1

HRN-BD16K1

HRN-CM24Y1

HRN-CW08K4

HRN-CH06A2

HRN-CH10A2

HRN-CE04A4

HRN-CE10K2

HRN-CG13S1

HRN-CG04T3

HRN-CI04A2

HRN-CK10K2

HRN-CP04K2

HRN-CS14S21

HRN-CS14T2

HRN-CT20T1

HRN-CT20T11

HRN-CT06S1

HRN-CT06S2

HRN-CT26T1

HRN-CX10S4

HRN-UP21Y2

HRN-CW03K3

HRN-CW03K4

SPR-RELAYKIT

HRN-CL24T2

HRN-FUEL

HRN-FUEL3W

Cablaggi GO RUGGED

HRN-RC12T2

HRN-RD04S1

HRN-RMRCA1

HRN-RS12S2

HRN-RX06S4

HRN-RW03K4

HRN-RW08K1

HRN-RW04K4

HRN-RZ04T4

HRN-RZ04S4

HRN-RW03K5

HRN-RW07T1

HRN-RS12K1

HRN-GR09K1

HRN-DC14S2

HRN-DC14T1

HRN-RL06T1

HRN-RL07T1

Cablaggi europei per i veicoli per carichi pesanti

HRN-ES12S1

HRN-EE14S1

Cablaggi su ordine speciale

HRN-BD16S5

HRN-UD03S6

HRN-UD03S7

HRN-UD03S8

HRN-UD03S9

Accessori di installazione

SPR-INSTALLBAG

SPR-NFCBRACKET

SPR-BSFBKT

HRN-IOXEXT

HRN-IOXEXT-A

Cablaggi fuori produzione

Cablaggi OBD
