Identification et application des faisceaux
Support Document
0 mins to read
Parcourez tous les types de faisceaux actuellement offerts par Geotab et examinez les faisceaux pour déterminer lesquels conviennent le mieux pour des cas spécifiques. Chaque page présentant un faisceau contient des détails sur le produit, la longueur du faisceau, les cas d’utilisation prévus, ainsi que le nom du faisceau qu’il remplace (le cas échéant).
10 novembre 2023
Liens rapides
Notes d’installation et avertissements
AVERTISSEMENT! Utilisez les dispositifs télématiques Geotab seulement avec les harnais approuvés par Geotab et obtenus à partir des canaux autorisés par Geotab. L’utilisation d’un harnais autre que ceux de Geotab provenant d’un canal non autorisé peut causer de sérieux risques à la sécurité, y compris des risques d’incendie, et peut mener à des blessures personnelles graves ou endommager le véhicule.
! IMPORTANT : États-Unis seulement : Collez l’étiquette du numéro d’identification du Décret (EO, Executive Order) de la CARB ci-jointe dans le compartiment moteur du véhicule, près de l’étiquette d’information sur le contrôle des émissions du véhicule, sur une surface lisse et propre. L’étiquette du numéro d’identification EO est requise pour faciliter l’inspection du véhicule dans le cadre du programme California Smog Check et d’autres programmes de vérification des émissions applicables. Reportez-vous ici pour plus de renseignements (en anglais).
✱ REMARQUE : Si une longueur plus grande est nécessaire pour faciliter l’installation, connectez un faisceau droit à un faisceau en T ou à un autre faisceau droit, comme indiqué ci-dessous. La longueur totale du harnais ne doit pas dépasser 2 m (ou 6,5 pi).
✱ REMARQUE : Quelle que soit la longueur, deux faisceaux en T NE PEUVENT PAS se connecter l’un à l’autre. Le raccordement de deux harnais en T ou de deux harnais de plus de 2 m compromet l’intégrité des données et peut provoquer des problèmes avec l’unité de contrôle du moteur (ECU) du véhicule.
! IMPORTANT : Certains véhicules disposent de plusieurs choix de connecteurs de diagnostic lors de l’installation d’un dispositif GO. Pour obtenir de plus amples renseignements pour comparer les OBD-II et RP1226, veuillez consulter le lien suivant : https://gtb.page.link/hKF7 (en anglais).
Introduction
Ce document identifie tous les harnais disponibles dans MyAdmin, ainsi que ceux disponibles par commande spéciale. Ce document fournit également les détails suivants pour chaque harnais :
- une description du harnais;
- la longueur du harnais;
- l’objectif du harnais;
- le pays d’origine;
- le dispositif GO pris en charge par le harnais (le cas échéant); et
- le harnais renommé ou remplacé (le cas échéant).
Pour plus d’informations sur le nom des harnais, reportez-vous aux conventions de dénomination.
Harnais OBD
HRN-BS16S4Description Ensemble de câbles d’extension OBDII pour dispositifs GO. Remplace le harnais HRN-INSTALLPACKV2. Informations complémentaires Remplace : HRN-INSTALLPACKV2 Longueur : 100 cm (39 po) But : Permet d’étendre l’emplacement du dispositif GO. Recommandé pour les véhicules où l’ALDL (connexion du véhicule OBD) est située à un endroit qui pourrait faire en sorte que le dispositif GO entrave le chauffeur. Aussi requis pour les véhicules où la cavité de l’emplacement ALDL empêche le dispositif GO de se connecter correctement. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine Code HS : ECCN : EAR 99 |  |
HRN-BS16S4FDescription Ensemble de harnais OBDII plat pour dispositifs GO. Peut entraîner des limitations potentielles des données du moteur, car la broche 1 (CAN unifilaire) et les broches 3 et 11 (CAN secondaire) ne sont pas remplies. Informations complémentaires Longueur : 60 cm (24 po) But : Permet de connecter le dispositif GO à un port OBD recouvert d’un panneau – disponible sur les véhicules équipés de connecteurs profil bas. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-BS16S5Description Ensemble de harnais OBDII pour dispositifs GO. Informations complémentaires Longueur : 150 cm (59 po) But : Permet d’étendre l’emplacement du dispositif GO. Nécessaire pour les véhicules où l’ALDL (connexion du véhicule OBD) est située à un endroit qui pourrait faire en sorte que le dispositif GO entrave le conducteur. Aussi requis pour les véhicules où la cavité de l’emplacement ALDL empêche le dispositif GO de se connecter correctement. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-BD06A1Description Harnais adaptateur sur mesure à 6 broches utilisé pour permettre au dispositif GO d’accéder aux données de VÉ d’autobus BYD électriques de poids moyen. S’applique uniquement aux autobus fabriqués en Amérique latine. Informations complémentaires Longueur : 10 cm (4 po) But : Utilisé pour brancher le dispositif GO à des bus de véhicules électriques BYD. Adaptateur 6 broches à OBDII exclusif. Applicable uniquement aux autobus BYD fabriqués en Amérique latine. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-BD06A12Description Harnais exclusif sur mesure pour une meilleure prise en charge des données de certains véhicules Peugeot, Citroën, Opel et Vauxhall en Europe. Informations complémentaires Longueur : 5 cm (2 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-BU16Y5Description Harnais OBDII pour dispositifs GO. Comprend un connecteur de véhicule spécial pour recevoir les données du moteur des véhicules Mitsubishi Fuso et de poids moyen. Informations complémentaires Documentation : Instructions d’installation (en anglais) Remplace : HRN-EZFUSO Longueur : 130 cm (51 po) But : Utilisé spécifiquement pour les véhicules Mitsubishi Fuso (poids moyen) afin de permettre la saisie du NIV et des données de l’odomètre. Nécessite la connexion au connecteur Fumo en plus du port OBD standard. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-GS16K22
! IMPORTANT : Geotab interdit l’utilisation du faisceau universel à 16 broches dans les camions Volvo/Mack 2019+ d’Amérique du Nord lorsqu’un dispositif GO9 est utilisé, en raison d’un problème d’interopérabilité connu. Geotab propose un faisceau particulier destiné aux installations de la version 9, au moyen d’un HRN-CM24Y1 avec connecteur à 14 broches HRN-CE10K2 ou HRN-CS14S21.
Description
Trousse universelle de harnais en T pour le dispositif GO. Trousse multiadaptateur composée d’un faisceau en T (HRN-BM16T22) et de 12 adaptateurs de montage différents pour une utilisation dans la plupart des véhicules légers, moyens et lourds, et compatible avec la plupart des modèles dans le monde.
Informations complémentaires
Documentation : Document de soutien, Instructions d’installation (en anglais)
Remplace : HRN-GS16K2
Longueur : 63 cm (24,8 po)
But : Permet d’étendre l’emplacement du dispositif GO. Nécessaire pour les véhicules où l’ALDL (connexion du véhicule OBD) est située à un endroit qui pourrait faire en sorte que le dispositif GO entrave le conducteur. Aussi requis pour les véhicules où la cavité de l’emplacement ALDL empêche le dispositif GO de se connecter correctement. Les 12 adaptateurs de montage différents permettent l’installation dans différents marques et modèles de véhicules. Fabrication propre à la région, mais aucune différence de fonctionnalité.
Longueur maximale des câbles connectés : 2 m (6,5 pi)
Pays d’origine : Chine
Harnais pour connecteurs Deutsch
HRN-DS09S4Description Harnais droit à 9 broches pour les installations de connecteurs Deutsch pour poids lourds en Amérique du Nord. Remplace HRN-C9HD. Informations complémentaires Remplace : HRN-C9HD Longueur : 100 cm (39 po) But : Faisceau droit utilisé pour placer le dispositif GO hors du chemin du chauffeur. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-DS06S4Description Faisceau droit à 6 broches pour les installations de connecteurs Deutsch pour poids lourds en Amérique du Nord. Remplace HRN-D6HD. Informations complémentaires Remplace : HRN-D6HD Longueur : 100 cm (39 po) But : Faisceau droit utilisé pour placer le dispositif GO hors du chemin du chauffeur. Ce harnais est doté d’un connecteur Deutsch standard à 6 broches qu’il NE laisse PAS exposé. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-DS06T2Description Harnais en T à 6 broches pour poids lourds pour les installations où le connecteur Deutsch doit demeurer libre pour d’autres applications. Remplace HRN-D6THD. Informations complémentaires Remplace : HRN-D6THD Longueur : 60 cm (24 po) But : Pour déplacer le dispositif GO sous le tableau de bord et hors de vue tout en laissant le connecteur Deutsch exposé. Ce harnais est doté d’un connecteur Deutsch standard à 6 broches. Ce qui a changé : Le faisceau a maintenant une longueur de 60 cm (24 po) permettant l’installation du dispositif GO sans un ensemble d’installation. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine | |
HRN-GS09K2Description Trousse universelle de harnais en T pour véhicules lourds pour le dispositif GO. Trousse multiadaptateur composé d’un harnais en T 9 broches (HRN-DM09T2) et de 4 adaptateurs de montage différents (adaptateur 1 préinstallé) pour une utilisation dans la plupart des véhicules moyens et lourds dans le monde. Élimine le besoin de connaître à l’avance les renseignements sur le véhicule. Informations complémentaires Documentation : Document de soutien, Instructions d’installation (en anglais) Remplace : Ce faisceau remplace le HRN-DR09T2 et le HRN-DS09T2. Longueur : 68 cm (27 po) But : Permet d’étendre l’emplacement du dispositif GO. Nécessaire sur les véhicules où le port de diagnostic à 9 broches est situé dans une zone où le dispositif GO pourrait entraver le conducteur. Aussi requis pour les véhicules où la cavité du port de diagnostic à 9 broches empêche le dispositif GO de se connecter correctement. Les 4 adaptateurs de montage différents permettent l’installation dans différents marques et modèles de véhicules moyens ou lourds. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
Harnais sur mesure
HRN-BF11A1Description Harnais exclusif sur mesure pour une prise en charge améliorée des données du moteur de certains véhicules Fiat et Chrysler en Amérique latine. Informations complémentaires Longueur : 20 cm (8 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-BD16K1Description Harnais de dérivation de déconnexion de la batterie pour dispositif GO. À utiliser sur n’importe quel véhicule doté d’un coupe-circuit pour la déconnexion de la borne positive de la batterie. Cette trousse contient le harnais et une trousse de fusibles. Informations complémentaires ! IMPORTANT : Il est important de comprendre les risques associés à la dérivation d’un commutateur principal. Le client doit être informé et prendre part, afin qu’il comprenne et puisse approuver l’installation. Longueur : 8 cm (3,15 po) But : Utilisé pour maintenir l’alimentation du dispositif GO (poursuivre l’apprentissage d’IOX et les signes de vie) lorsqu’un véhicule est équipé d’un coupe-circuit pour la déconnexion de la batterie principale. Longueur maximale des câbles connectés : 2 m (6,5 pi) (Exception : le fil rouge de dérivation de déconnexion de la batterie +V peut être prolongé de 3 m [10 pi] avec un minimum de 16 AWG.) Pays d’origine : Chine |  |
HRN-CM24Y1Description Harnais pour l’installation d’appareils GO personnalisés. Inclut les connecteurs Molex pour 2 points de branchement OBD et 1 point de branchement J1939. Informations complémentaires Documentation : Instructions d’installation : Véhicules Volvo 2004-2018, Véhicules Mack 2006-2018, Véhicule Hino 2016-2018 (en anglais), Véhicules Hino 2019 (en anglais), Véhicules Mack 2019 et plus récents (en anglais), Véhicules Volvo 2019 et plus récents (en anglais), Cab Over Mack 2019 et plus récents (série MR) (en anglais), Véhicules diesel Isuzu 2017 et plus récents (en anglais); Instructions d’installation supplémentaires : Installation du GO9 sur les véhicules Mercedes Sprinter 2500 de 2020 (en anglais) Remplace : HRN-INTCPDUAL Longueur : 20 cm (8 po) But : Pour les installations personnalisées qui nécessitent plusieurs points de branchement afin d’accéder aux données et aux protocoles du moteur. Le harnais est composé d’un connecteur ALDL à une extrémité du dispositif GO, d’un connecteur Molex blanc à 6 broches pour une connexion OBD, d’un connecteur Molex noir à 12 broches pour une deuxième connexion OBD et d’un deuxième connecteur Molex à 6 broches pour une connexion J1939 (GO7 et GO8 seulement). Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CW08K4Description Trousse de harnais à 8 fils personnalisée pour les véhicules sans connecteurs pris en charge. Nécessite le harnais HRN-CM24Y1. La trousse personnalisée contient le harnais et une trousse de fusibles. Informations complémentaires Documentation : Document de soutien (en anglais) Définition des BROCHES : Rouge – source d’alimentation; Noir – masse du véhicule; Bleu – norme J1939+/CAN élevé; Blanc – norme J1939-/CAN bas; Brun – norme J1850-/norme J1708+; Vert – norme J1850+/norme J1708-; Orange – ISO K-Line; Gris – ISO L-Line Longueur : 80 cm (31 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CH06A2Description Adaptateur Hino exclusif personnalisé. Nécessite le harnais HRN-CM24Y1. Compatible avec les séries 200 à 500 pour les véhicules de 2014 à 2018. Informations complémentaires Documentation : Instructions d’installation (en anglais) Requiert : HRN-CM24Y1 Longueur : 30 cm (12 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine | |
HRN-CH10A2Description Adaptateur FMS personnalisé à dix broches, compatible avec tous les véhicules Hino 2019 ou 2022. Nécessite le harnais HRN-CM24Y1. Également compatible avec les véhicules de la série 100 de 2014 à 2018. Informations complémentaires Documentation : Instructions d’installation (en anglais) Requiert : HRN-CM24Y1 Longueur : 30 cm (12 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CE04A4Description Adaptateur exclusif personnalisé pour les véhicules Volvo en Amérique latine et en Europe. Nécessite le harnais HRN-CM24Y1. Informations complémentaires Documentation : Instructions d’installation (en anglais) Requiert : HRN-CM24Y1 Longueur : 80 cm (31 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CE10K2Description Trousse de harnais personnalisée pour les poids lourds Volvo/Mack 2019 ou plus récents en Amérique du Nord. Nécessite le harnais HRN-CM24Y1. La trousse personnalisée contient le harnais et une trousse de fusibles. Informations complémentaires Documentation : Instructions d’installation : Véhicules Mack 2019 ou plus récents, Véhicules Volvo 2019 ou plus récents, Véhicules Volvo 2004-2018, Cab Over Mack 2019 ou plus récents (série MR) (en anglais). Remplace : HRN-CE10A2 et SPR-VOVKIT Longueur : 30 cm (12 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |   |
HRN-CG13S1Description Adaptateur personnalisé à 13 broches à utiliser avec la trousse de faisceau universel HRN-GS16K2/HRN-GS16K22. Informations complémentaires Documentation : Instructions d’installation (en anglais) Longueur : 10 cm (4 po) But : Un adaptateur pour supprimer le transitoire de puissance d’un protocole d’interface du véhicule. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CG04T3Description Adaptateur personnalisé à 4 broches pour une utilisation avec les camions Volkwagon uniquement. Informations complémentaires Longueur : 60 cm (24 po) But : Point de branchement recommandé par le fabricant d’origine. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CI04A2Description Adaptateur FMS Isuzu personnalisé (2017+). Nécessite le harnais HRN-CM24Y1 et la trousse d’adaptateur FMS Isuzu optionnelle. Informations complémentaires Documentation : Instructions d’installation (en anglais) Requiert : HRN-CM24Y1 But : Ce faisceau est uniquement destiné aux véhicules diesel et aux données moteur prises en charge par le port FMS à l’intérieur du véhicule. Longueur : 30 cm (12 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CK10K2Description Trousse de harnais personnalisée pour les véhicules Mack 2018 ou plus anciens en Amérique du Nord. Nécessite le harnais HRN-CM24Y1. La trousse personnalisée contient le harnais et une trousse de fusibles. Informations complémentaires Documentation : Instructions d’installation (en anglais) Remplace : HRN-CK10A2 Longueur : 30 cm (12 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |   |
HRN-CP04K2Description Connexion de module PSM pour Mercedes Sprinters (châssis 907) pour les marchés mondiaux. La trousse contient le faisceau, HRN-CP04A2 et une trousse de fusibles. Nécessite le harnais HRN-CM24Y1. Informations complémentaires Documentation : Instructions d’installation (en anglais) Requiert : HRN-CM24Y1 Longueur : 60 cm (24 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CS14S21Description Harnais à 14 broches pour applications intenses. À utiliser avec tout véhicule doté d’une connexion de diagnostic RP1226 (reportez-vous aux Notes d’nstallation propres au véhicule). Informations complémentaires Documentation : Instructions d’installation (en anglais) Longueur : 60 cm (24 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CS14T2Description Harnais en T à 14 broches pour applications intenses. Pour les véhicules dotés d’un port de diagnostic RP1226. Informations complémentaires Documentation : Instructions d’installation Longueur : 60 cm (24 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CT20T1Description Harnais personnalisé pour les véhicules Tesla Model 3. Utilisé sur les modèles de 2018 ou plus ancien Informations complémentaires Requiert : Dispositif GO9 Longueur : 30 cm (12 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CT20T11Description Harnais personnalisé pour les véhicules Tesla Model 3 2019 ou plus récents. Informations complémentaires Requiert : Dispositif GO9 Longueur : 30 cm (12 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CT06S1Description Faisceau personnalisé pour les véhicules Tesla Model S et Model X à compter du 17 septembre 2015. Informations complémentaires Requiert : Dispositif GO9 Longueur : 30 cm (12 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CT06S2Description Faisceau personnalisé pour le véhicule Tesla Model S, 17 septembre 2015 ou plus ancien. Informations complémentaires Requiert : Dispositif GO9 Longueur : 30 cm (12 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CT26T1Description Harnais personnalisé pour Tesla modèle Y. Informations complémentaires Documentation : Instructions d’installation (en anglais) Requiert : Dispositif GO9 Longueur : 16,5 cm (6,5 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CX10S4Description Harnais de blocage du démarreur pour Geotab Keyless. À utiliser avec IOX-KEYLESS version B1 ou plus récente pour les installations avec clés à lame nécessitant une fonction de blocage du démarreur. NE PAS utiliser avec les versions non étiquetées d’IOX-KEYLESS. Informations complémentaires Remplace : HRN-CX09Y5 sur les versions B1 d’IOX-KEYLESS Requiert : Dispositif GO9, fonctionne avec une version B1 ou plus récente du matériel KEYLESS But : FACULTATIF utilisé pour l’installation IOX-KEYLESS pour prendre en charge les applications de blocage de démarreur KEYLESS Geotab Longueur : 160 cm (63 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-UP21Y2Description Connexion de module PSM pour Mercedes Sprinters pour les marchés mondiaux. Nécessite le harnais HRN-CM24Y1. Informations complémentaires Documentation : Instructions d’installation (en anglais) Remplace : HRN-SPRPSM Longueur : 20 cm (8 po) But : Utilisé pour la connexion de module PSM pour Mercedes Sprinters pour les marchés mondiaux conjointement avec HRN-CM24Y1. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CW03K3Description Trousse de harnais à 3 fils. La trousse contient le harnais et une trousse de fusibles. Informations complémentaires Documentation : Document de soutien Remplace : HRN-CW03S3 Longueur : 90 cm (36 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |   |
HRN-CW03K4Description Trousse de harnais à 3 fils personnalisée pour le dispositif GMCCC. La trousse contient le harnais et une trousse de fusibles. Informations complémentaires Documentation : Document de soutien (en anglais) Remplace : HRN-CW03S4 Longueur : 100 cm (39 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine | |
SPR-RELAYKITDescription Trousse de relais d’identification du chauffeur. Nécessite une installation professionnelle par un installateur agréé ou un électricien ou un mécanicien automobile agréé Geotab. Informations complémentaires Documentation : Instructions d’installation Remplace : HRN-RELAYKIT Longueur : 60 cm (24 po) But : Utilisé seul avec le dispositif GO4V3 ou conjointement avec l’identification du chauffeur par communication en champ proche (NFC) sur les dispositifs GO6, GO7 ou GO8. Les clés d’identification du chauffeur génèrent un relais. Nécessite une installation professionnelle par un électricien ou un mécanicien automobile agréé. Dispositifs GO pris en charge : GO4v3, GO6, GO7, GO8 Pays d’origine : Chine |  |
Harnais de GO RUGGED
Pour de plus amples renseignements sur les faisceaux GO RUGGED, visitez le site : https://gtb.page.link/TdJB (en anglais)
HRN-RC12T2Description Un harnais à 12 broches propre à Komatsu pour le dispositif GO RUGGED, pour les véhicules de 2010 ou plus récents. Seulement fonctionnel pour les moteurs de niveau 4 (pas de niveau 3). Informations complémentaires Documentation : Instructions d’installation (en anglais) Longueur : 42 cm (17 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-RD04S1Description Harnais d’interface Polaris pour le dispositif GO RUGGED. Informations complémentaires Longueur : 50 cm (20 po) But : Ce harnais est conçu pour les véhicules tout-terrain Polaris comme les motoneiges, les véhicules tout-terrain (VTT) et les véhicules côte à côte. Il s’agit d’un harnais avec module de commande électronique capable de saisir les données sur le moteur. Dispositifs GO RUGGED pris en charge : GR7, GR8, GR9 Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-RMRCA1Description Adaptateur spécifique à CAT pour dispositif GO RUGGED. Informations complémentaires Requiert : HRN-GR09K1 Longueur : 10 cm (4 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-RS12S2Description Faisceau robuste à 12 voies résistant aux intempéries d’Amphenol pour dispositif GO RUGGED – connecteur GO Rugged OBDII à 12 broches. Informations complémentaires Longueur : 30 cm (12 po) But : Utilisé pour placer le dispositif GO RUGGED hors du chemin du chauffeur. Conçu pour les conditions météorologiques défavorables, ne laisse pas le connecteur exposé. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-RX06S4Description Harnais IOX à 6 voix pour le dispositif GO RUGGED destiné à la prise en charge d’accessoires IOX. Le connecteur gris est résistant aux intempéries. Informations complémentaires Longueur : 100 cm (39 po) But : Utilisé pour l’installation dans des véhicules ou des actifs où une alimentation auxiliaire est nécessaire. Longueur maximale des câbles connectés : 1 m (3,2 pi) Pays d’origine : Chine |  |
HRN-RW03K4Description Trousse de harnais à 3 fils pour le dispositif GO RUGGED. La trousse contient le harnais et une trousse de fusibles. Informations complémentaires Documentation : Instructions d’installation (en anglais) Remplace : HRN-RW03S4 Longueur : 100 cm (39 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-RW08K1Description Trousse de harnais à 8 fils pour le dispositif GO RUGGED. La trousse contient le harnais et une trousse de fusibles. Comprend le HRN-RW08S1. Informations complémentaires Documentation : Instructions d’installation (en anglais) Définition des BROCHES : Rouge – source d’alimentation; Noir – masse du véhicule; Bleu – norme J1939+/CAN élevé; Blanc – norme J1939-/CAN bas; Brun – norme J1850-/norme J1708+; Vert – norme J1850+/norme J1708-; Orange – ISO K-Line; Gris – ISO L-Line Longueur : 16,5 cm (6,5 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |   |
HRN-RW04K4Description Harnais différentiel utilisé pour le débranchement de la borne négative de la batterie, le commutateur de pression d’huile et la sortie de contact négative du dispositif GO RUGGED. Requis pour l’équipement de service au sol. La trousse contient le harnais et une trousse de fusibles. Comprend HRN-RW04S4. Informations complémentaires Documentation : Instructions d’installation (en anglais) Longueur : 100 cm (39 po) But : Tout équipement doté d’un dispositif de coupure de la masse sur l’actif ou NON-ECM sans véritable source d’allumage. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-RZ04T4Description Harnais d’interface de moteur à essence et diesel Kubota pour le dispositif GO RUGGED. Informations complémentaires Documentation : Instructions d’installation (en anglais) Longueur : 110 cm (43 po) But : Type de moteur Kubota MA-40-36 (équipement de service au sol). Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-RZ04S4Description Harnais d’interface de moteur Ford EDI (TUG) pour dispositif GO RUGGED. Requis pour l’équipement de service au sol. Informations complémentaires Documentation : Instructions d’installation (en anglais) Longueur : 110 cm (43 po) But : Moteur Ford de type MSG-425. 2,5 litres Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-RW03K5Description Harnais Pulse pour les moteurs qui ne signalent pas le contact/les tours par minute pour le dispositif GO RUGGED. Requis pour l’équipement de service au sol. La trousse contient le harnais et une trousse de fusibles. Comprend HRN-RW03S5. Informations complémentaires Documentation : Instructions d’installation (en anglais) Longueur : 122 cm (48 po) But : Sans module de commande électronique et sans véritable source d’allumage utilisant une bobine d’allumage de tension faible ou le bobinage primaire. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-RW07T1Description Harnais de câblage de connecteur de dispositif GO RUGGED à 3 broches pour véhicules sans ports de diagnostic (véhicules hors route uniquement). Informations complémentaires Documentation : Instructions d’installation (en anglais), Encart d’installation (en anglais) Longueur : 20 cm (8 po) But : Connexion CAN universelle utilisée pour les véhicules tout-terrain lorsqu’elle est disponible. Deux verrous à clavette sont fournis. La connexion bleue est le plus souvent utilisée pour le J1939, et la connexion verte peut être utilisée pour certaines applications avec divers types d’équipements lourds. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-RS12K1Description Harnais de dérivation de déconnexion de la batterie pour le dispositif GO RUGGED. À utiliser sur n’importe quel véhicule doté d’un coupe-circuit pour la déconnexion de la batterie positive. La trousse contient le harnais et une trousse de fusibles. Informations complémentaires ! IMPORTANT : Il est important de comprendre les risques associés à la dérivation d’un commutateur principal. Le client doit être informé et prendre part, afin qu’il comprenne et puisse approuver l’installation. Longueur : 4 cm (1,57 po) But : Utilisé pour maintenir l’alimentation du dispositif GO (poursuivre l’apprentissage d’IOX et les signes de vie) lorsqu’un véhicule est équipé d’un coupe-circuit pour la déconnexion de la batterie principale. Longueur maximale des câbles connectés : 2 m (6,5 pi) (Exception : le fil rouge de dérivation de déconnexion de la batterie +V peut être prolongé de 3 m [10 pi] avec un minimum de 16 AWG.) Pays d’origine : Chine |  |
HRN-GR09K1Description Trousse de harnais en T universel pour véhicule lourd (IP67) Informations complémentaires Documentation : Document de soutien, Instructions d’installation (en anglais) Longueur : 25 cm (9,8 po) But : Permet d’étendre l’emplacement du dispositif GO RUGGED. Ce harnais est fabriqué selon les normes IP67 pour la protection contre la poussière et l’eau. Nécessaire sur les véhicules où le port de diagnostic à 9 broches est situé dans une zone où il est exposé aux éléments. Les quatre adaptateurs de montage différents permettent l’installation dans différentes marques/modèles de véhicules lourds. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-DC14S2Description Harnais droit à 14 broches pour véhicules CAT 2016+. Niveau IP67 en cas d’utilisation avec le dispositif GO RUGGED (révision de harnais 2 et 3 UNIQUEMENT). Informations complémentaires Longueur : 30 cm (12 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-DC14T1Description Faisceau en T à 14 broches pour véhicules CAT 2016 ou plus récents. Certifié IP67 si utilisé avec le dispositif GO RUGGED. Informations complémentaires Longueur : 27 cm (10,6 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine | |
HRN-RL06T1Description Faisceau à six broches pour les équipements et les actifs Bobcat plus récents (tels que les mini-excavatrices Bobcat). Le harnais permet la collecte des données du moteur (J1939), si disponibles. Informations complémentaires Longueur : 28 cm (11 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-RL07T1Description Faisceau à sept broches pour toutes les chargeuses compactes Bobcat 2000 et plus, et les excavatrices Bobcat 2008 de jusqu’à 14 t. Le harnais permet la collecte des données du moteur (J1939), si disponibles. Informations complémentaires Longueur : 26,5 cm (10,4 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
Harnais pour véhicules poids lourds européens
HRN-ES12S1Description Harnais OBDII pour le dispositif GO. Se connecte au connecteur FMS principalement pour les véhicules lourds européens. Informations complémentaires Documentation : Instructions d’installation (en anglais) Remplace : HRN-FMSSTA Longueur : 30 cm (12 po) But : Faisceau droit utilisé pour la connexion directe au port dédié au système télématique commun aux véhicules européens. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-EE14S1Description Connecteur de diagnostic Mercedes. Utilisé sur les camions et autobus de classe moyenne plus anciens. Informations complémentaires Remplace : HRN-EU14P Longueur : 30 cm (12 po) But : Pour placer le dispositif GO sous le tableau de bord et hors de vue. Comme tous les harnais, le HRN-EE14S1 alimente le dispositif GO et permet au dispositif GO d’enregistrer les données du moteur pour des véhicules spécifiques qui nécessitent ce type de connecteur. Longueur maximale des câbles connectés : 1 m (3,3 pi) Pays d’origine : Chine |  |
Harnais de commande spéciale
Les harnais suivants sont uniquement disponibles sur commande spéciale. Des délais d’exécution longs peuvent exister. Contactez votre responsable commercial pour déterminer les prix, les délais de livraison et s’assurer qu’il s’agit du harnais requis.
HRN-BD16S5Description Harnais pour les installations ALDL pour les véhicules à essence ou FEO (p. ex., GM, Ford, etc.) et Freightliners avec passerelle. Informations complémentaires Longueur : 130,5 cm (51,5 po) But : Utilise le connecteur FEO au lieu d’utiliser le support EZT. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-UD03S6Description Câble d’extension de 6 pi utilisé pour IOX-RS232D. Informations complémentaires Longueur : 180 cm (6 pi) But : À utiliser comme câble de rallonge avec IOX-RS232D. Pays d’origine : Chine |  |
HRN-UD03S7Description Câble d’extension de 8 pi pour IOX-RS232D. Informations complémentaires Longueur : 240 cm (8 pi) But : À utiliser comme câble de rallonge avec IOX-RS232D. Pays d’origine : Chine |  |
HRN-UD03S8Description Câble d’extension de 10 pi pour IOX-RS232D Informations complémentaires Longueur : 300 cm (10 pi) But : À utiliser comme câble de rallonge avec IOX-RS232D. Pays d’origine : Chine |  |
HRN-UD03S9Description Câble d’extension de 14 pi pour IOX-RS232D Informations complémentaires Longueur : 420 cm (14 pi) But : À utiliser comme câble de rallonge avec IOX-RS232D. Pays d’origine : Chine |  |
Accessoires d’installation
Les articles suivants sont généralement commandés avec les harnais pour sécuriser correctement les dispositifs GO dans les véhicules.
SPR-INSTALLBAGDescription Support de montage et matériel pour le dispositif GO. Pour l’installation, l’ensemble comprend 2 attaches autobloquantes, 2 vis et du ruban adhésif double face pour le support. Informations complémentaires But : Fournit aux installateurs du matériel de montage pour faciliter l’installation du dispositif GO. Installation du support de montage : Utilisez les vis ou du ruban adhésif double face pour fixer le support au véhicule. Placez le dispositif GO dans le support, comme illustré sur l’image. Pays d’origine : Chine |   |
SPR-NFBRACKETDescription Support de montage et de maintien pour IOX-NFCREADER. Pour l’installation, l’ensemble comprend 2 vis et du ruban adhésif double face pour le support. Informations complémentaires But : Fournit aux installateurs un support de montage de rechange pour le lecteur par communication en champ proche (NFC). Installation du support de montage : Utilisez les vis ou du ruban adhésif double face pour fixer le support au véhicule. Pays d’origine : Chine |  |
SPR-BSFKTDescription Support requis pour les véhicules Ford F-150 2015, Ford Fusion et Ford Mondeo. Informations complémentaires But : Renforcer le branchement entre un dispositif GO et le HRN-BS16T2 dans certains véhicules Ford. Pays d’origine : |  |
HRN-IOXEXTDescription Faisceau de rallonge pour matériel IOX. La longueur du câble est de 2 m (79 po). Informations complémentaires But : Câble de rallonge qui connecte le matériel IOX d’un côté, et le dispositif GO de l’autre côté pour prévenir les interférences et réduire au minimum les obstructions. Peut également être utilisé pour connecter deux dispositifs IOX. Pays d’origine : Chine |  |
HRN-IOXEXT-ADescription Faisceau de rallonge pour matériel IOX. La longueur du câble est de 2 m (79 po). Conforme à la TAA. Informations complémentaires But : Câble de rallonge qui connecte le matériel IOX d’un côté, et le dispositif GO de l’autre côté pour prévenir les interférences et réduire au minimum les obstructions. Peut également être utilisé pour connecter deux dispositifs IOX. Pays d’origine : Taïwan |  |
Harnais abandonné
Harnais OBD
HRN-BS16T2 (abandonné)Description Harnais OBDII en T pour dispositif GO. Remplacement de HRN-EZT. Informations complémentaires Remplace : HRN-EZT Longueur : 50 cm (20 po) But : Déplacer le dispositif GO sous le tableau de bord et hors de vue tout en laissant le connecteur OBD exposé. Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-BT16T2 (abandonné)Description Ensemble de harnais OBDII en T pour le dispositif GO. Requis à l’échelle mondiale pour les fourgonnettes pleine grandeur Ford Transit Connect et Ford Transit. Peut être requis dans d’autres véhicules Ford, Land Rover et Jaguar, ainsi que dans les véhicules asiatiques comme Honda, Mitsubishi, Nissan, Toyota, Kia et Hyundai. Informations complémentaires Longueur : 50 cm (20 po) But : Avec des connecteurs OBD propres au véhicule, ce faisceau en T se connecte aux véhicules des marchés mondiaux. Il permet au connecteur OBD de rester exposé et au dispositif GO d’être installé sous le tableau de bord et hors de la vue. Il est requis pour de nombreux véhicules européens, dont certains sont en Amérique du Nord. Notamment, on retrouve les modèles Ford Focus, B-Max, C-Max, S-Max, Fiesta, Mondeo (modèles 2014 et antérieurs), Galaxy, Kuga, EcoSport, Transit Connect, et Ford Escape 2016. Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-BE16T2 (abandonné)Description Harnais OBDII en T pour dispositif GO. Connecteur propre à Mercedes. Couramment utilisé pour les Sprinters en Amérique du Nord et en Europe qui NE se connectent PAS à un module paramétrique spécial (PSM), ainsi qu’aux camions Volvo et Mack en Amérique du Nord (modèles 2014 et 2015). Informations complémentaires Longueur : 50 cm (20 po) But : Avec un connecteur OBD propre à Mercedes, ce faisceau en T se connecte aux Mercedes Sprinters que l’on retrouve couramment dans les marchés mondiaux. Il n’est PAS utilisé pour se connecter à un PSM dans le véhicule. Il permet également la connexion aux camions Volvo et Mack (modèles 2014 et 2015) en Amérique du Nord. Permet au connecteur OBD de rester exposé lorsque le dispositif GO est installé sous le tableau de bord et hors de la vue. Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-BF16T2 (abandonné)Description Ensemble de harnais OBDII en T pour le dispositif GO. Principalement pour les marchés européens. Connecteurs spéciaux pour Mercedes Benz et également Citroën, Peugeot, Renault, Dacia, FIAT, Alfa Romeo et certains véhicules Iveco. Informations complémentaires Longueur : 50 cm (20 po) But : Avec des connecteurs OBD propres au véhicule, ce faisceau en T se connecte aux véhicules fabriqués en Europe que l’on retrouve sur les marchés mondiaux. Il n’est PAS utilisé pour se connecter à un PSM dans le véhicule. Permet au connecteur OBD de rester exposé lorsque le dispositif GO est installé sous le tableau de bord et hors de la vue. Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-GS16K2 (abandonné)! IMPORTANT : Geotab interdit l’utilisation du faisceau universel à 16 broches dans les camions Volvo/Mack 2019 ou plus récents d’Amérique du Nord lors de l’utilisation d’un dispositif GO version 9, en raison d’un problème d’interopérabilité connu. Geotab comporte un harnais spécifique destiné aux installations de dispositifs GO de la version 9 (HRN-CM24Y1 avec connecteur à 14 broches HRN-CE10A2 ou HRN-CS14S21). ! IMPORTANT : L’État de la Californie interdit actuellement l’installation du harnais HRN-GS16K2 dans les cas où il requiert le déplacement du connecteur de diagnostic du véhicule. Consultez le document Installation du HRN-GS16K2 – Insertion directe (en anglais) pour des conseils sur l’installation de ce faisceau au moyen d’une méthode d’insertion directe sans avoir à déplacer le connecteur de liaison de données. Sinon, les dispositifs télématiques peuvent être installés directement dans le port OBDII à l’aide d’un faisceau de rallonge ou de conversion qui se branche directement dans le port OBDII ou dans le port du connecteur de liaison de données de diagnostic des émissions.  Description Trousse universelle de harnais en T pour le dispositif GO. Trousse multiadaptateur composé d’un harnais en T (HRN-BM16T2) et de 12 adaptateurs de montage différents pour une utilisation dans la plupart des véhicules légers, moyens et lourds, et compatible avec la plupart des modèles dans le monde. HRN-GS16K2 est remplacé par HRN-GS16K22 Informations complémentaires Documentation : Document de soutien (en anglais), instructions d’installation (en anglais); instructions d’installation supplémentaires : Installation du GO9 dans les véhicules Mitsubishi Fuso 2010-2021 (en anglais) Remplace : HRN-BE16T2, HRN-BG16T2, HRN-BF16T2, HRN-BS16T2, HRN-BT16T2 Longueur : 60 cm (24 po) But : Permet d’étendre l’emplacement du dispositif GO. Nécessaire pour les véhicules où l’ALDL (connexion du véhicule OBD) est située à un endroit qui pourrait faire en sorte que le dispositif GO entrave le conducteur. Aussi requis pour les véhicules où la cavité de l’emplacement ALDL empêche le dispositif GO de se connecter correctement. Les 12 adaptateurs de montage différents permettent l’installation dans différents marques et modèles de véhicules. Fabrication propre à la région, mais aucune différence de fonctionnalité. Longueur maximale des câbles connectés : 2 m (6,5 pi) | |
Harnais pour connecteurs Deutsch
HRN-DR09T2 (abandonné)Description Harnais en T à 9 broches pour véhicules lourds pour les installations où le connecteur Deutsch doit demeurer libre pour d’autres applications et est un type de montage FILETÉ du tableau de bord. Remplace HRN-CD9TBHD. Informations complémentaires Remplace : HRN-CD9TBHD Longueur : 60 cm (24 po) But : Pour déplacer le dispositif GO sous le tableau de bord et hors de vue tout en laissant le connecteur Deutsch exposé. Ce harnais est différent d’un harnais pour connecteurs Deutsch standards à 9 broches, car il utilise un connecteur fileté. Le connecteur fileté est de plus en plus courant sur le marché des véhicules lourds. Les véhicules suivants nécessitent le harnais HRN-DR09T2 :
Les véhicules suivants ne nécessitent pas le harnais HRN-DR09T2 : Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-DS09T2 (abandonné)Description Harnais en T pour véhicules lourds à 9 broches pour les installations où le connecteur Deutsch doit demeurer disponible pour d’autres applications. Informations complémentaires Remplace : HRN-CD9THD Longueur : 60 cm (24 po) But : Pour déplacer le dispositif GO sous le tableau de bord et hors de vue tout en laissant le connecteur Deutsch exposé. Ce harnais est doté d’un connecteur Deutsch standard à 9 broches. Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-DC09T2 (abandonné)Description Harnais spécial pour véhicules tout-terrain CAT. Remplace le HRN-TCATHD. ✱ REMARQUE : Vérifiez que le véhicule ne requiert pas de connecteur standard à 9 broches. Informations complémentaires Remplace : HRN-TCATHD Longueur : 30 cm (12 po) But : Pour déplacer le dispositif GO sous le tableau de bord et hors de vue tout en laissant le connecteur Deutsch exposé. Longueur maximale des câbles connectés : 1 m (3,3 pi) |  |
Harnais sur mesure
HRN-BS04A1 (abandonné)Description Harnais adaptateur pour utiliser avec HRN-DS09T2, HRN-DT09T2 et HRN-GS09K2, pour une prise en charge améliorée du moteur des camions Kenworth et Peterbilt 2017. Informations complémentaires Requiert : HRN-GS09K2 Remplacements : Le faisceau de l’adaptateur HRN-BS04A1 n’est requis que si des dispositifs GO7 ou GO8 sont utilisés. Il n’était pas nécessaire pour le GO9. Il n’y a pas de faisceau de rechange. La solution consiste à remplacer le dispositif par un GO9, qui est conçu pour prendre directement en charge les données améliorées du moteur. Longueur : 6,3 cm (2,5 po) But : Utilisé spécifiquement pour les camions Kenworth et Peterbilt 2017 et plus récents équipés de moteurs Paccar MX13/MX15 afin d’obtenir des données améliorées sur les moteurs. Longueur maximale des câbles connectés : 2 m (6,5 pi) Pays d’origine : Chine |  |
HRN-CW08A4 (abandonné)Description Adaptateur en tire-bouchon à 8 fils pour les véhicules dotés de connecteurs qui ne sont pas pris en charge par les autres harnais. Nécessite le harnais HRN-CM24Y1. Informations complémentaires Requiert : HRN-CM24Y1 Définition des BROCHES : Rouge – source d’alimentation; Noir – masse du véhicule; Bleu – norme J1939+/CAN élevé; Blanc – norme J1939-/CAN bas; Brun – norme J1850-/norme J1708+; Vert – norme J1850+/norme J1708-; Orange – ISO K-Line; Gris – ISO L-Line Longueur : 80 cm (31 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-CE10A2 (abandonné)Description Adaptateur sur mesure pour les véhicules Volvo en Amérique du Nord. Nécessite le harnais HRN-CM24Y1. Informations complémentaires Documentation : Instructions d’installation (en anglais) Requiert : HRN-CM24Y1 Longueur : 30 cm (12 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-CK10A2 (abandonné)Description Adaptateur personnalisé pour les véhicules Mack en Amérique du Nord. Nécessite le harnais HRN-CM24Y1. Informations complémentaires Requiert : HRN-CM24Y1 Longueur : 30 cm (12 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-CT06A1 (abandonné)Description Adaptateur personnalisé pour les véhicules Tesla Model S. Nécessite le harnais HRN-CM24Y1. Informations complémentaires Requiert : HRN-CM24Y1 Longueur : 10 cm (4 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-CT06A11 (abandonné)Description Adaptateur personnalisé pour les véhicules Tesla Model S et Model X. Nécessite le harnais HRN-CM24Y1. Informations complémentaires Requiert : HRN-CM24Y1 Longueur : 20 cm (8 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-CW03S3 (abandonné)Description Harnais sur mesure à 3 fils pour le dispositif GO — alimentation, masse et allumage. Remplace le HRN-2WCP pour le dispositif GO6 qui ne peut pas utiliser le câble d’allumage. Remplacé par la trousse HRN-CW03K3. La trousse contient le faisceau et une trousse de fusibles. Informations complémentaires Documentation : Document de soutien Remplace : HRN-3WCP Longueur : 90 cm (36 po) But : Utilisé pour l’installation dans des véhicules ou des actifs où aucune donnée sur le moteur n’est disponible. Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-CP04A2 (abandonné)Description Connexion de module PSM pour Mercedes Sprinters (châssis 907) pour les marchés mondiaux. Nécessite le harnais HRN-CM24Y1. Remplacé par la trousse HRN-CP04K2. La trousse contient le faisceau et une trousse de fusibles. Informations complémentaires Documentation : Instructions d’installation (en anglais) Requiert : HRN-CM24Y1 Longueur : 60 cm (24 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
Harnais de GO RUGGED

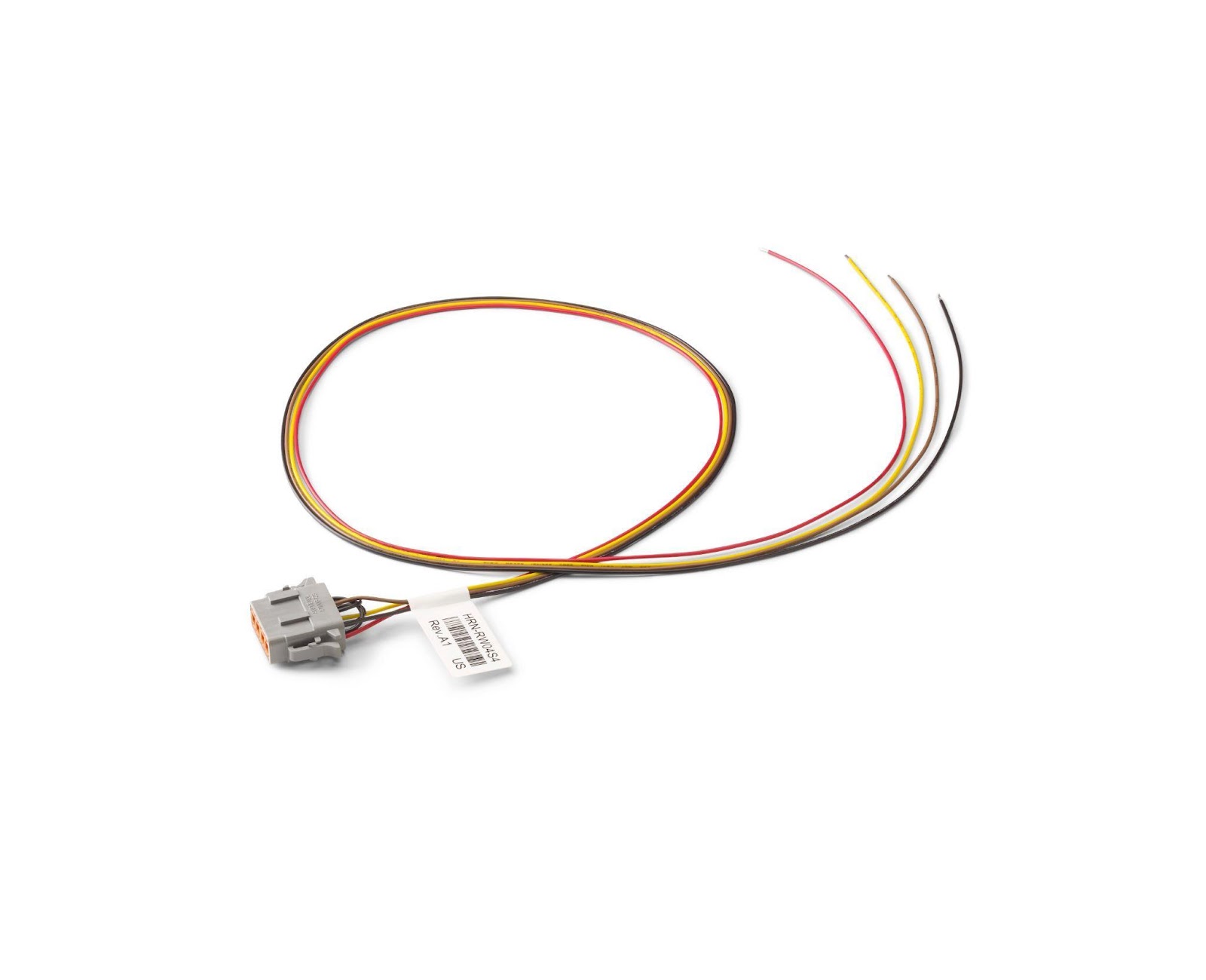

HRN-RW03S4 (abandonné)Description Harnais sur mesure à 3 fils pour le dispositif GO RUGGED — alimentation, masse et allumage. Remplacé par la trousse HRN-RW03K4. La trousse contient le harnais et une trousse de fusibles. Informations complémentaires Longueur : 100 cm (39 po) Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-RW04S4 (abandonné)Description Harnais différentiel utilisé pour le débranchement de la borne négative de la batterie, le commutateur de pression d’huile et la sortie de contact négative du dispositif GO RUGGED. Requis pour l’équipement de service au sol. Remplacé par la trousse HRN-RW04K4. La trousse contient le faisceau et une trousse de fusibles. Informations complémentaires Documentation : Instructions d’installation (en anglais) Longueur : 100 cm (39 po) But : Tout équipement doté d’un dispositif de coupure de la masse sur l’actif ou NON-ECM sans véritable source d’allumage. Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
HRN-RW03S5 (abandonné)Description Harnais Pulse pour les moteurs qui ne signalent pas le contact/les tours par minute pour le dispositif GO RUGGED. Requis pour l’équipement de service au sol. Remplacé par la trousse HRN-RW03K5. La trousse contient le faisceau et une trousse de fusibles. Informations complémentaires Documentation : Instructions d’installation (en anglais) Longueur : 122 cm (48 po) But : Sans module de commande électronique et sans véritable source d’allumage utilisant une bobine d’allumage de tension faible ou le bobinage primaire. Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
Harnais de commande spéciale
HRN-BD16S4 (abandonné)Description Commande personnalisée de harnais de dispositifs tiers. N’est plus utilisé pour les applications de Valor. Informations complémentaires Longueur : 100 cm (40 po) But : Faisceau utilisé dans des situations personnalisées. Veuillez discuter avec le service de soutien de Geotab ou votre directeur de compte pour déterminer si le harnais convient. Longueur maximale des câbles connectés : 1 m (3,3 pi) |  |
HRN-CMDMY3 (abandonné)Description Harnais pour conduite à essence Freightliner sans passerelle. Nécessite le harnais HRN-BD16S4 (E1). Informations complémentaires Longueur : 80 cm (31,5 po) But : Conçu pour les châssis de fourgonnette d’origine Freightliner équipés de moteurs à essence, modèles 2009 et plus récents installés avec des dispositifs GO4. Exige également un HRN-BD16S4. Comprend un connecteur ALDL à une extrémité pour connecter le harnais HRN-E1, un connecteur Molex à 6 broches pour les connexions OBD. Longueur maximale des câbles connectés : 2 m (6,5 pi) |  |
Harnais pour véhicules poids lourds européens
HRN-EA16S1 (abandonné)Description Connecteur de diagnostic conçu pour les marchés européens, principalement pour le DAF Euro 3 (jusqu’à 2006). Remplace HRN-EU16P. Informations complémentaires Longueur : 30 cm (12 po) But : Pour placer le dispositif GO sous le tableau de bord et hors de vue. Comme tous les harnais, le HRN-EA16S1 alimente le dispositif et permet l’enregistrement des données du moteur pour des véhicules spécifiques qui nécessitent ce type de connecteur. Longueur maximale des câbles connectés : 1 m (3,3 pi) Pays d’origine : Chine |  |
Conventions de dénomination
Cette section décrit la convention de dénomination des harnais et fournit des définitions pour chaque caractère ou groupe de caractères.
Tous les harnais commencent par le préfixe HRN suivi de 6 caractères, tel que défini ci-dessous. Tous les caractères sont alphanumériques et, pour éviter toute confusion, aucun I ou O n’est utilisé.
Exemples :
- HRN-DS09T2
- D représente un connecteur Deutsch.
- S représente un connecteur OBD, Deutsch ou FMS standard.
- 09 représente les 9 broches/fils.
- T représente un harnais en T.
- 2 représente une longueur entre 30 et 60 centimètres (entre 12 et 24 pouces).
- HRN-BS16S4
- B représente les connecteurs de type OBD.
- S représente un connecteur OBD, Deutsch ou FMS standard.
- 16 représente les 16 broches/fils.
- S représente un harnais droit.
- 4 représente une longueur entre 120 et 152 centimètres (entre 36 et 48 pouces).
- HRN-CW03S3
- C représente un harnais sur mesure.
- W représente un harnais avec des fils exposés.
- 03 représente les 3 broches/fils.
- S représente un harnais droit.
- 3 représente une longueur entre 60 et 90 centimètres (entre 24 et 36 pouces).
Dénomination des harnais — Tableau de définitions
Catégorie | Famille | Branchements | Type | Longueur | Sous-type |
Définit la catégorie générale de harnais (Deutsch, OBDII, européen, sur mesure, etc.) | Définit la famille de harnais (commune, spécifique au fabricant, exclusive, etc.) | Nombre de broches utilisées ou de branchements spécifiques raccordés à un actif | Type de harnais (c.-à-d. droit, fendu, etc.) | Longueur du harnais entre le connecteur du véhicule et le dispositif GO | Sous-type de harnais pour différentes variantes du même harnais |
Code + définition | Code + définition | Code + définition | Code + définition | Code + définition | Code + définition |
A – Connecteur auxiliaire | A – Connecteur propre à DAF | 01 – 1 broche/fil | A – Harnais adaptateur | 1 – 0 à 30 cm (0 à 12 po) | F – Câble plat |
B – Connecteurs de type OBD | C – Connecteur propre à Caterpillar ou à Komatsu | 02 – 2 broches/fils | B – Fil dénudé | 2 – 30 à 60 cm (12 à 24 po) | U – Spécifique au client |
C – Harnais sur mesure | D – Connecteur propre à Delphi | 03 – 3 broches/fils | K – La trousse contient plus d’une pièce | 3 – 60 à 90 cm (24 à 36 po) | 1-9 – Code numérique pour les mises à jour de harnais |
D – Connecteurs Deutsch | E – Connecteur Mercedes et connecteurs spécifiques à Volvo ou aux camions Mack | 04 – 4 broches/fils | S – Harnais droit | 4 – 90 à 120 cm (36 à 48 po) | A – Fabrication propre à la région, mais aucune différence de fonctionnalité |
E – Connecteurs pour véhicules poids lourds importés d’Europe | F – Connecteurs spécifiques à Mercedes & Citroën, Peugeot, Renault, Fiat | 06 – 6 broches/fils | T – Harnais en T | 5 – 120 à 158 cm (48 à 60 po) | |
G – Mondial | G – Connecteurs spécifiques à BMW et Volkswagen, Audi, Seat et Skoda | 08 – 8 broches/fils | Y – Permet de connecter jusqu’à deux connecteurs différents ou plus | 6 – 158 à 243 cm (60 à 96 po) | |
R – Robuste | H – Connecteur propre à Hino | 09 – 9 broches/fils | 7 – 244 à 303 cm (96 à 119 po) | ||
U – Double protocole, harnais de rallonge | I – Connecteur propre à Isuzu | 10 – 10 broches/fils | 8 – 304 à 426 cm (120 à 167 po) | ||
K – Connecteurs spécifiques aux camions Mack | 11 – 11 broches/fils | 9 – 427 à 1000 cm (168 à 394 po) | |||
L – Applications déterminées | 12 – 12 broches/fils | 10 – 1000 cm et plus (394 po et plus) | |||
M – Plusieurs connecteurs | 14 – 14 broches/fils | ||||
N – Navistar | 16 – 16 broches/fils | ||||
P – Connecteurs Sprinter PSM | 20 – 20 broches/fils | ||||
R – Connecteur Deutsch fileté à 9 broches | 21 – 21 broches/fils | ||||
S – Connecteur OBD, Deutsch ou FMS standard | 24 – 24 broches/fils | ||||
T – Connecteur propre à Tesla | DM – Connecteurs Delphi Molex | ||||
U – Connecteur propre à Fuso | RC – Connecteurs CAT robustes | ||||
V – Connecteur propre à Iveco | |||||
W – Harnais avec fils exposés | |||||
X – IOX | |||||
Z – Connecteur propre à TUG |
