Obtenga más información sobre la ubicación del CAN bus y los puntos de conexión de los dispositivos uReader en camiones y furgonetas compatibles. Si no puede encontrar un vehículo determinado, o la ubicación del CAN bus ha cambiado o no está disponible, póngase en contacto con Soporte.
Posibles puntos de conexión para dispositivos uReader
EN - DE - ES (ES) - ES (LATAM) - FR (FR) - FR (CA) - IT - NL - PL
Enlaces rápidos
Este documento es una guía de referencia para la ubicación del CAN bus y los puntos de conexión en todos los vehículos compatibles.
Si no encuentra algún vehículo en concreto o la ubicación del CAN bus ha cambiado o no está disponible, por favor, póngase en contacto con Soporte o con el equipo de Integración.
Ubicación: en el lado del copiloto, a la izquierda de la caja de fusibles. Localice un conector con un par trenzado azul/rojo y azul/blanco. | ||
Ubicación: en el lado del copiloto, a la izquierda de la caja de fusibles. Localice un conector negro con un par trenzado azul/rojo y azul/blanco. | ||
Ubicación: detrás del cuadro de instrumentos. Localice un conector azul y conéctelo al par trenzado blanco numerado 173-21 y 174-21. | ||
|
Ubicación: detrás de la caja de fusibles. Localice un conector marrón con la etiqueta XB.1366-2 y conéctelo al par trenzado blanco numerado 174-02 y 173-02. | ||
Ubicación: en el lado del copiloto, detrás de la caja de fusibles. Busque un cable negro con dos cables verdes y blancos. | ||
Ubicación: en el lado del copiloto, debajo de la caja de fusibles. Localice un conector blanco y negro con un par trenzado naranja y blanco. | ||
Ubicación: en el lado del copiloto, detrás de la caja de fusibles. Localice un conector azul en el lado de la puerta con los pares trenzados amarillos y blancos. ✱ NOTA: En algunos vehículos, el conector está escondido en la esquina derecha. | ||
Ubicación: en el lado del copiloto, detrás de la caja de fusibles. Localice un conector negro en el medio con los pares trenzados azules y grises. | ||
Ubicación: en el lado del copiloto, detrás de la caja de fusibles. Localice el triple trenzado amarillo, blanco y gris a la izquierda. ✱ NOTA: Conéctelo a los cables amarillo y blanco. | ||
Ubicación: en el lado del copiloto, detrás de la caja de fusibles. Localice un par trenzado amarillo y azul. | ||
Ubicación: quite la parte inferior del salpicadero en el lado del copiloto. A la izquierda de la caja de fusibles, localice el conector morado X11 con múltiples pares trenzados amarillos y azules. ✱ NOTA: Un punto de conexión alternativo está debajo de la cubierta superior del salpicadero, usando el conector A11.1. | ||
Ubicación: en el lado del copiloto, detrás de la caja de fusibles. Localice un conector con múltiples pares trenzados amarillos y azules. | ||
Ubicación: en el lado del copiloto, detrás de la parte inferior del salpicadero, localice dos conectores grises con múltiples pares trenzados azules y verdes. Conéctelo al par del conector derecho, el que tiene el mayor número de pares de cables. | ||
Ubicación: en el lado del copiloto, detrás de la parte inferior del salpicadero, localice un conector gris en la parte superior central con múltiples pares trenzados azules y verdes. Puede usar cualquier de esos pares. | ||
Ubicación: en el lado del copiloto, detrás de la caja de fusibles. Localice un conector morado con un par trenzado amarillo y azul. |
Ubicación: detrás del cuadro de instrumentos. Localice un par trenzado amarillo y azul. |
Ubicación: en el lado del copiloto, detrás de la caja de fusibles. Localice un conector con múltiples pares trenzados azules y amarillos. | ||
Ubicación: en el lado del copiloto, detrás de la parte inferior del salpicadero. Localice un conector verde de 36 pines con un par trenzado rojo y amarillo. |
Ubicación: en el lado del copiloto, por encima de la caja de fusibles. Busque un par trenzado rojo y amarillo. | ||
Ubicación: en el lado del copiloto, detrás de la caja de fusibles. Busque un conector azul con pares trenzados rojos y amarillos. | ||
Ubicación: la unidad de control A94 debajo de la caja de fusibles en medio del cuadro de instrumentos. Localice un conector verde de 5 pines entre un conector azul y otro verde con un par trenzado amarillo y verde, y otro par trenzado naranja y gris. Use el clip capacitivo solo en el bus J1708 (par trenzado naranja y gris). | ||
Ubicación: en medio del salpicadero, localice el conector negro en la parte superior izquierda de los fusibles. Este conector tiene dos pares trenzados amarillos y verdes, conéctelo al par de la derecha. | ||
Ubicación: en el lado del copiloto, a la derecha de la caja de fusibles. Localice un conector verde de 5 pines entre los conectores azul y verde con un par trenzado naranja y verde, y otro par trenzado naranja y marrón. Use el clip capacitivo solo con el bus J1708 (par trenzado naranja y marrón). | ||
Ubicación: la unidad de control se encuentra a la derecha de la caja de fusibles, en el lado del copiloto. Localice un conector verde de 5 pines entre los conectores azul y verde con un par trenzado amarillo y verde. |
Ubicación: en el lado del copiloto, a la derecha de la caja de fusibles. Localice un conector verde de 5 pines entre los conectores azul y verde con un par trenzado naranja y verde, y otro par trenzado naranja y marrón. Use el clip capacitivo solo en el bus J1708 (par trenzado naranja y marrón). | ||
Ubicación: detrás de la parte inferior del salpicadero, en el lado del copiloto. Localice la ECU (unidad de control del motor) a la derecha de la caja de fusibles. Busque un conector negro en la parte superior con un par trenzado verde y naranja y un conector morado con un cable naranja y otro marrón. Use el clip capacitivo solo con el bus J1708 (par trenzado naranja y marrón). | ||
Ubicación: en el lado del copiloto, en la parte inferior del salpicadero, a la izquierda de la caja de fusibles. Localice un par trenzado amarillo. |
Ubicación: en el lado del copiloto, detrás del salpicadero. Localice un par trenzado amarillo y azul a la derecha de la caja de fusibles. | ||
Ubicación: en el lado del copiloto, detrás del salpicadero. Localice un par trenzado amarillo y azul a la derecha de la caja de fusibles. | ||
Ubicación: detrás de la parte media del salpicadero, en el lado del copiloto. Localice un conector blanco y negro con una abrazadera naranja a la derecha de la caja de fusibles. Conéctelo al segundo par trenzado amarillo y verde. | ||
Ubicación: a la derecha de la caja de fusibles, en el lado del pasajero. Localice un conector verde entre el conector verde y el azul. Conéctelo a un par trenzado amarillo y verde. | ||
Ubicación: en el lado del copiloto, quite la parte superior del salpicadero y localice un conector negro. Conéctelo a un par trenzado amarillo y verde. | ||
Ubicación: detrás del tablero de instrumentos o en el lado del copiloto. Localice un par trenzado amarillo y azul a la derecha de la caja de fusibles. | ||
Ubicación: al lado de la puerta del copiloto o detrás del odómetro. Localice un par trenzado azul y azul/ blanco. | ||
Ubicación: detrás del cuadro de instrumentos. Localice un par trenzado azul y azul/ blanco. |

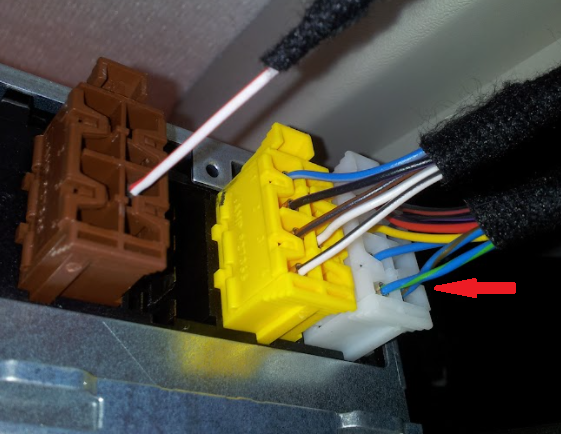

Ubicación: detrás del cuadro de instrumentos. Localice un par trenzado azul y azul/blanco conectados a un conector blanco MOLEX. | ||
Ubicación: detrás del cuadro de instrumentos. Localice un par trenzado rojo y verde. | ||
Ubicación: localice el pin C y el D en el conector OBD Deutsch en el lado del copiloto. Los colores de los cables dependen del vehículo. Lista de camiones:

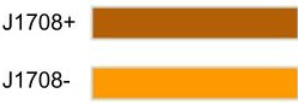

| CAN H - OBD PIN C CAN L - OBD PIN D J1708+ OBD PIN F J1708- *OBD PIN G | |
Hay 2 CAN bus. A conectar según las necesidades.
Todos los datos menos la posición del pedal del acelerador:

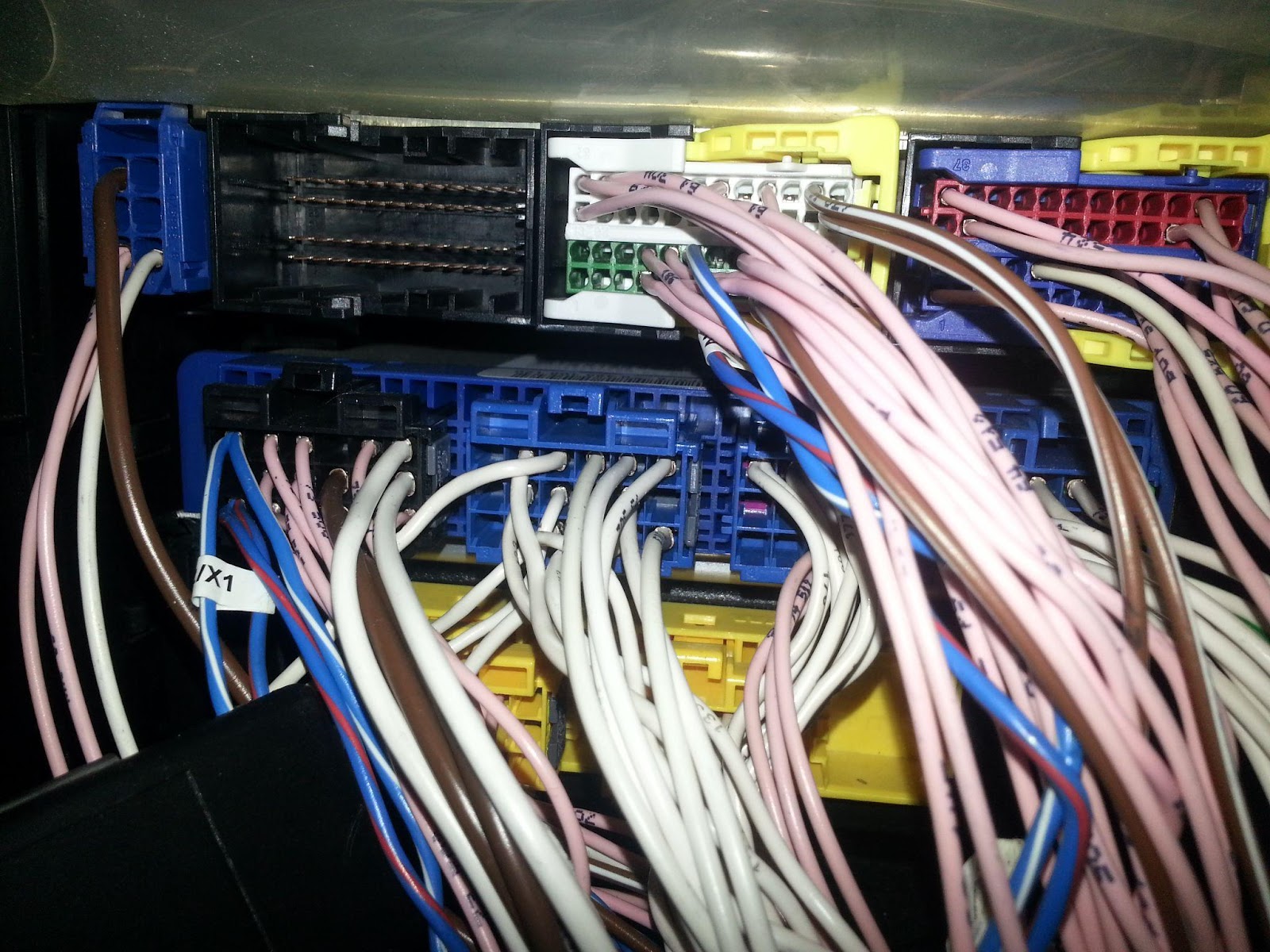

Ubicación: localice un conector negro y morado a la izquierda de la caja de fusibles. Conéctelo al par trenzado rosa/negro y rosa/blanco. Los puede encontrar también detrás de la radio o del cuadro de instrumentos. | ||
Todos los datos menos el odómetro:
Ubicación: localice un conector azul debajo de la caja de fusibles o del conector A detrás del tacógrafo. Conéctelo al par trenzado azul/verde y azul/marrón. | ||
Ubicación: conéctelo a los pines 1 y 9 (cables azul y blanco) del conector OBD en el lado del conductor. ✱ NOTA: Los conectores de la caja de fusibles son negros y azules en vez de morados. | ||
Ubicación: localice un conector negro con una tira roja detrás del conector OBD. Conéctelo a los cables azul y blanco. ✱ NOTA: El nivel de combustible baja a 0 cuando el vehículo está apagado. | ||
Hay 2 CAN bus. A conectar según las necesidades.
Todos los datos menos el par de rotación:
Ubicación: conéctelo al par trenzado marrón y marrón/rojo que hay en el lado del copiloto, en el lado de la puerta. | ||
Todos los datos menos el odómetro:
Ubicación: detrás del indicador de velocidad o detrás de la guantera. Conéctelo a un par trenzado verde/blanco y verde. | ||
Ubicación: detrás del indicador de velocidad o detrás de la guantera. Conéctelo a un par trenzado verde/blanco y verde. | ||
Ubicación: localice un conector blanco con cables morados en el lado del copiloto. Conéctelo a un par trenzado morado y morado/blanco. | ||
Ubicación: debajo de la cubierta del salpicadero en el lado del conductor. Conéctelo al par trenzado naranja/negro y naranja/marrón. |
Ubicación: localice los pines 6 y 14 (cables blanco y azul/blanco) del conector OBDII en el lado del copiloto. | ||
Ubicación: en la columna de dirección, localice un conector con cuatro cables (verde, blanco, rosa y blanco). Conéctelo a un par trenzado verde y blanco. ✱ NOTA: No conectar al OBDII. |
Ubicación: localice el conector OBDII detrás del salpicadero en el lado del conductor. Conéctelo a los pines 6 y 14 (par trenzado verde y blanco). | ||
Ubicación: localice un cable en la parte izquierda del salpicadero. Conéctelo a un par trenzado blanco y naranja. ✱ NOTA: Tendrá que pelar el cable para acceder al par trenzado. | ||
Ubicación: localice el conector OBDII en la guantera. Conéctelo a los pines 6 y 14 (cables verde y marrón). |
Ubicación: localice el conector OBDII en la guantera. Conéctelo a los pines 6 y 14 (cables verde y marrón). |
Ubicación: localice el conector OBDII en la guantera. Conéctelo a los pines 6 y 14 (cables naranja y marrón). |
Ubicación: al fondo del cuadro de instrumentos, localice el conector del enchufe A, pines 15 y 16, representados por un par trenzado verde y amarillo. |
Ubicación: en la parte trasera del panel de interconexión de alimentación y diagnóstico. Localice los pines 1 y 2 del conector circular negro FMS de 4 pines o los pines 6 y 9 del conector FMS estándar verde de 12 pines. ✱ NOTA: Esta conexión al FMS Gateway facilita datos esenciales del motor, como:
Los colores del cable del CAN bus podrán ser diferentes en modelos de autobús similares, ya que no hay un estándar en el cableado. |
Ubicación: Localice el tacógrafo a la derecha del salpicadero y conéctelo a los pines 4 y 8 del conector blanco del tacógrafo. |
✱ NOTA: Los colores del cable del CAN bus podrán ser diferentes en modelos de autobús similares, ya que no hay un estándar en el cableado.
