Points de raccordement possibles pour les dispositifs uReader

EN - DE - ES (ES) - ES (LATAM) - FR (FR) - FR (CA) - IT - NL - PL

Liens rapides

Introduction

Le présent document constitue un guide de référence pour l’emplacement du bus CAN et les points de raccordement capacitifs dans tous les véhicules pris en charge.

Si vous ne trouvez pas un certain véhicule, ou si l’emplacement du bus CAN a été modifié ou n’est pas disponible, veuillez communiquer avec l’équipe d’assistance ou de l’Intégration.

Camions

MAN TGA, TGL, TGM, TGS et TGX Euro 3-5

Emplacement : Côté passager du véhicule, sur le côté gauche de la boîte à fusibles. Recherchez un connecteur avec une paire torsadée de fils bleu/rouge et bleu/blanc.

document Image

document Imagedocument Image

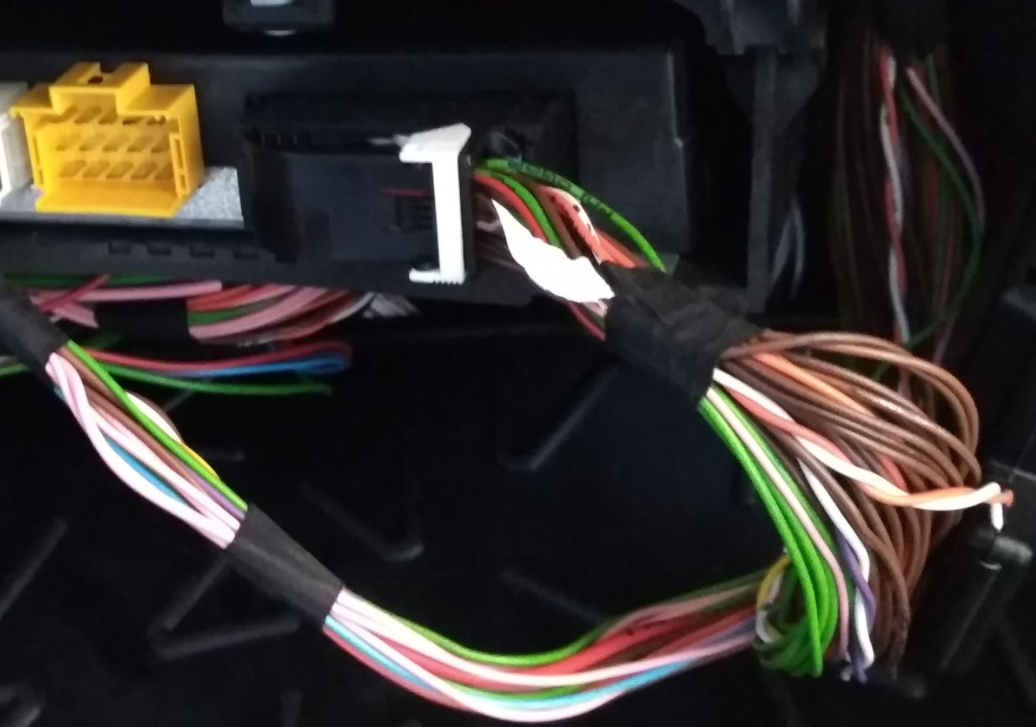

MAN TGA, TGL, TGM, TGS Euro 6, MAN TGX Euro 6 (avant 2019)

Emplacement : Côté passager du véhicule, sur le côté gauche de la boîte à fusibles. Recherchez un connecteur noir avec une paire torsadée de fils bleu/rouge et bleu/blanc.

document Image

document Image

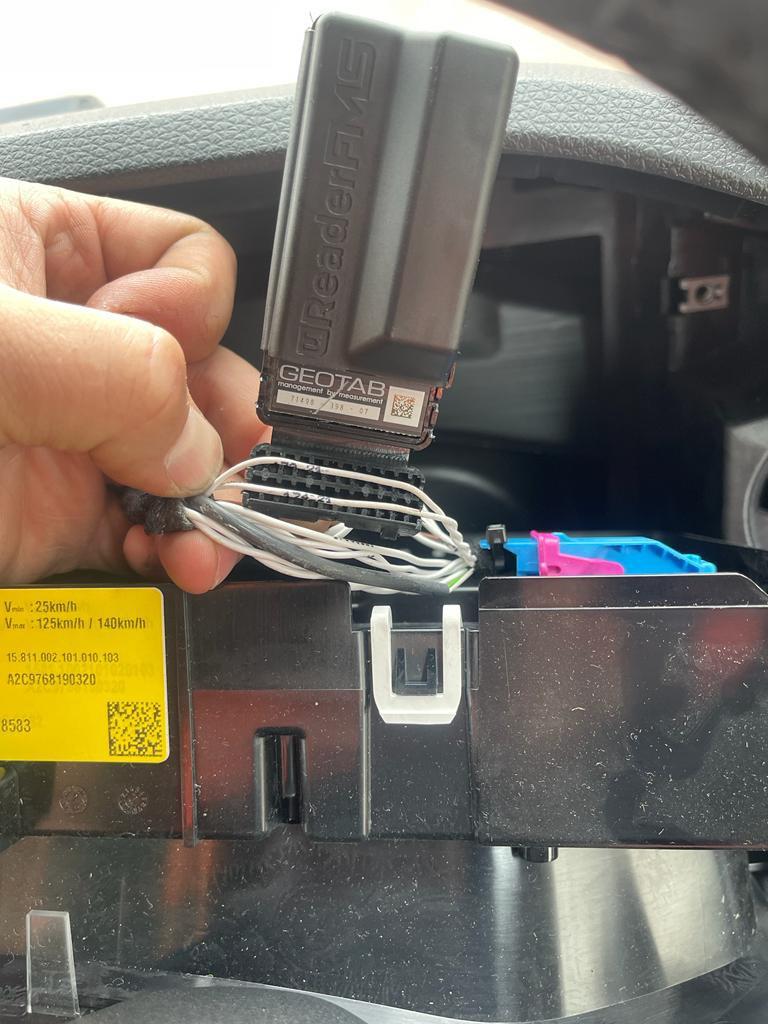

MAN TGL, TGM Euro 6 (2020+)

Emplacement : Derrière le groupe d’instruments. Recherchez un connecteur bleu et raccordez-le à la paire torsadée de fils blancs numérotés 173-21 et 174-21.

document Image

document Image document Image

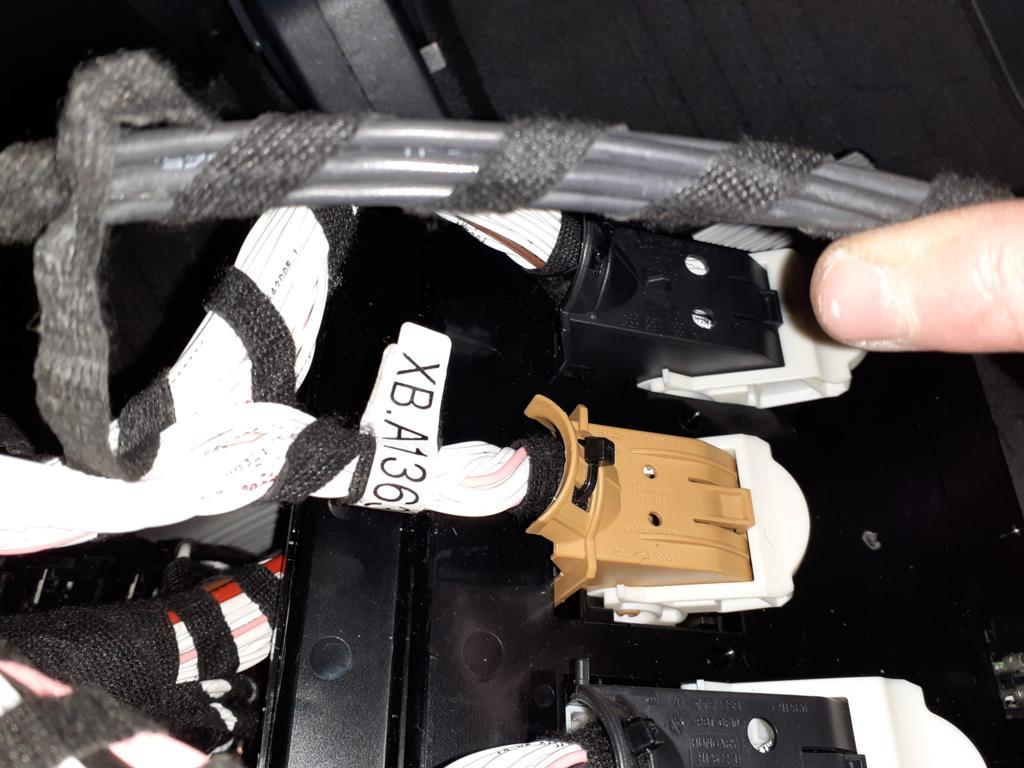

MAN TGX Euro 6 (2020+)

Emplacement : Derrière la boîte à fusibles. Recherchez un connecteur marron identifié « XB.1366-2 » et raccordez-le à la paire torsadée de fils blancs numérotés 174-02 et 173-02.

document Image

document Image

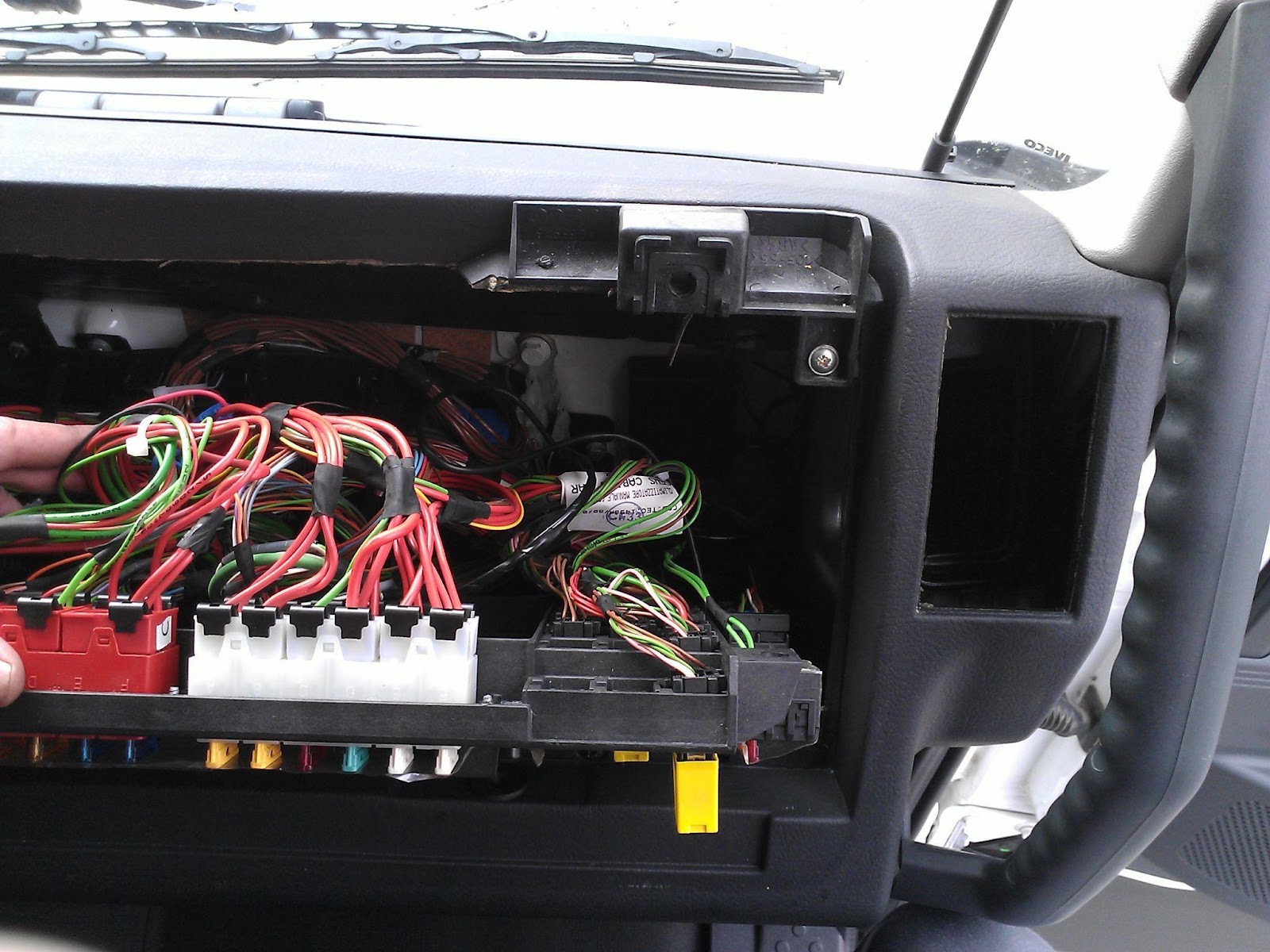

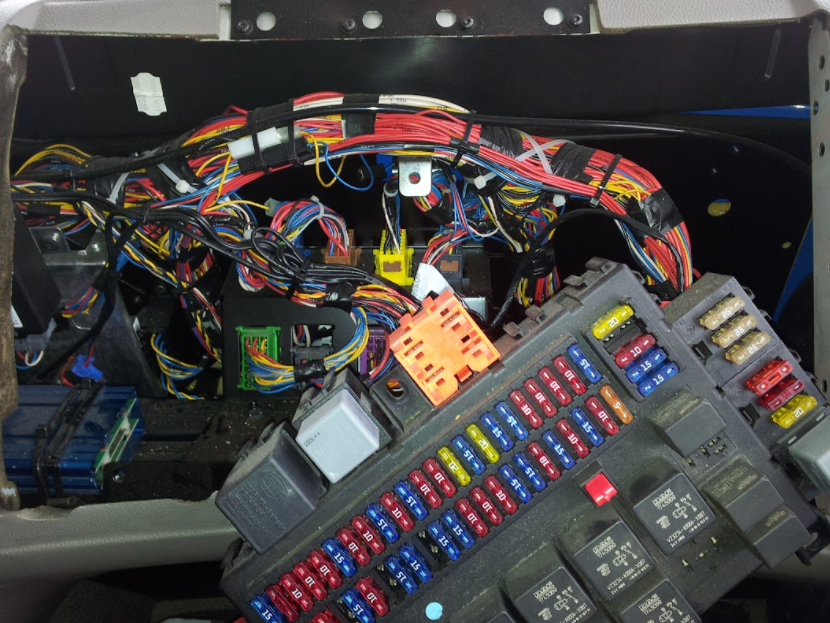

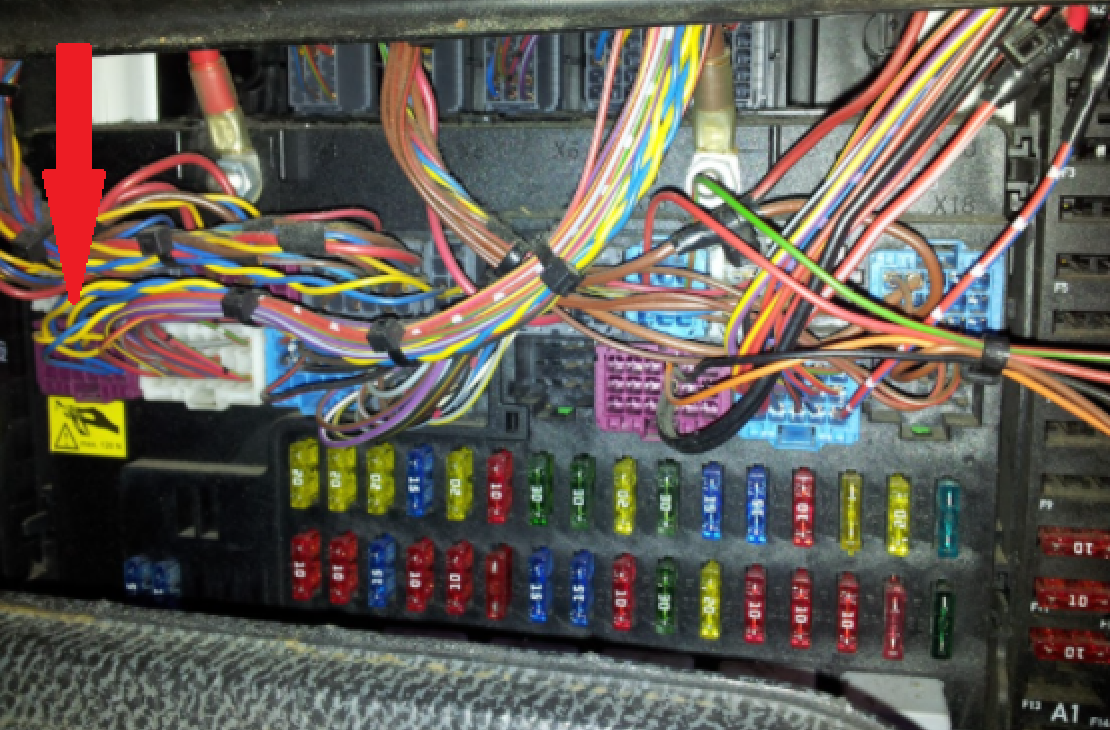

Iveco Stralis et Eurocargo Euro 3-6

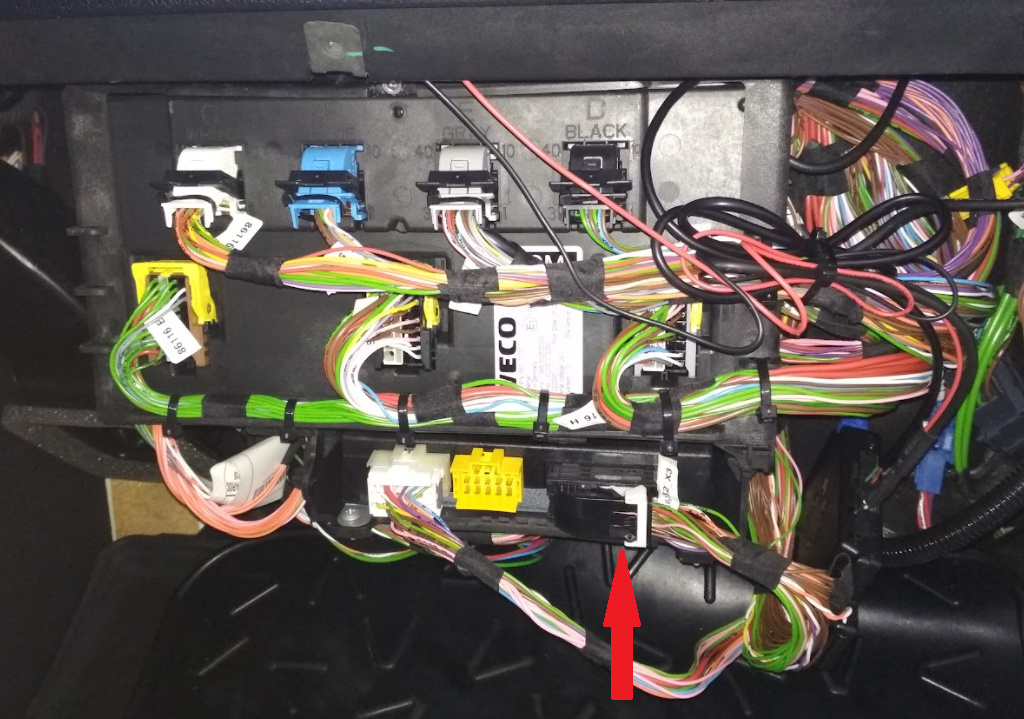

Emplacement : Côté passager du véhicule, derrière la boîte à fusibles. Recherchez un câble noir avec deux fils vert et blanc.

document Image

document Imagedocument Image

Iveco Stralis Euro 6 (2018+)

Emplacement : Côté passager du véhicule, sous la boîte à fusibles. Recherchez un connecteur blanc et noir avec une paire torsadée de fils orange et blanc.

document Image

document Imagedocument Image

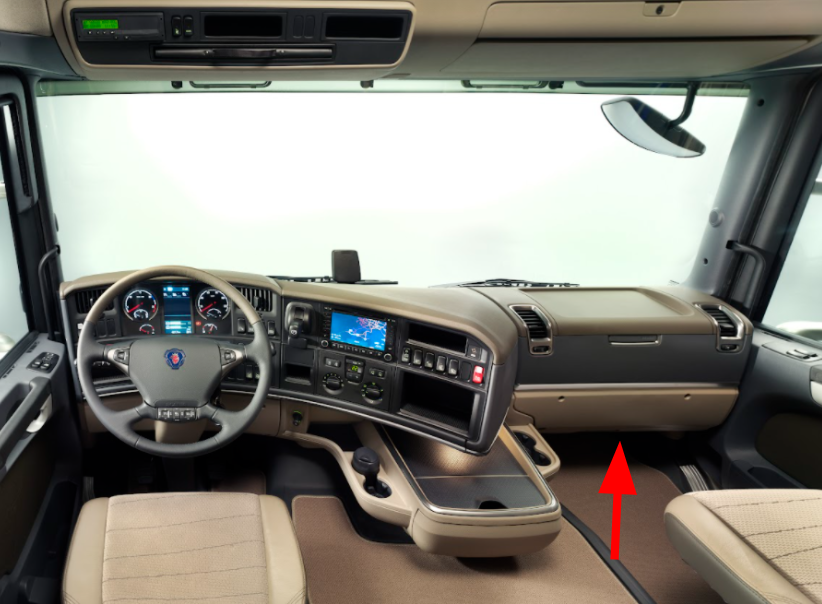

Scania R, P, G Euro 3-6

Emplacement : Côté passager du véhicule, derrière la boîte à fusibles. Recherchez un connecteur bleu du côté de la porte avec des fils torsadés jaune et blanc.

REMARQUE : Sur certains véhicules, le connecteur est caché dans le coin droit.

document Image

document Imagedocument Image

Scania séries 4 et T

Emplacement : Côté passager du véhicule, derrière la boîte à fusibles. Recherchez un connecteur noir dans la section centrale avec des fils torsadés bleu et gris.

document Image

document Image

Scania R, P, S Euro 6 2016+

Emplacement : Côté passager du véhicule, derrière la boîte à fusibles. Recherchez les fils torsadés jaune, blanc et gris sur le côté gauche.

REMARQUE : Raccordez aux fils jaune et blanc.

document Image

document Imagedocument Image

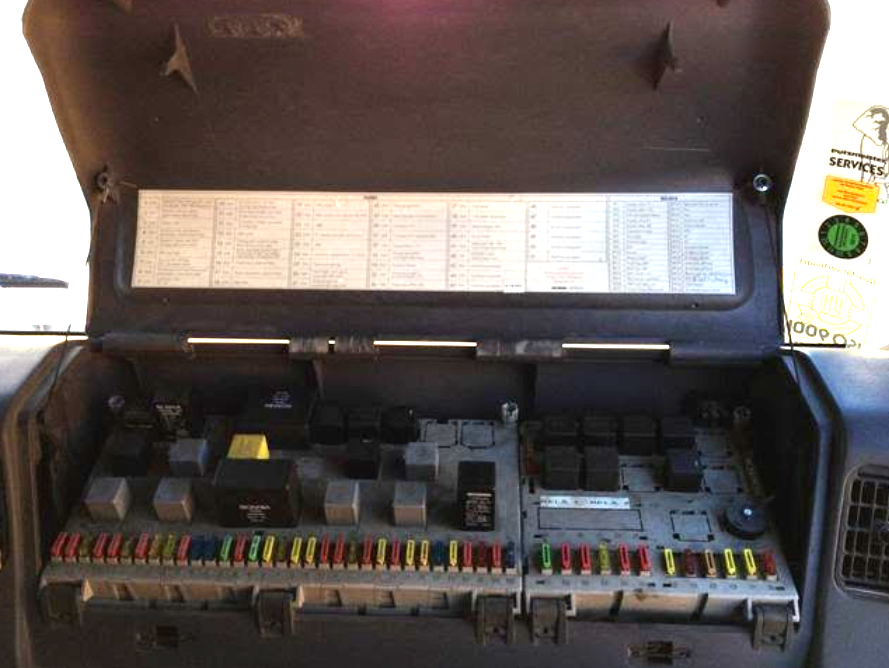

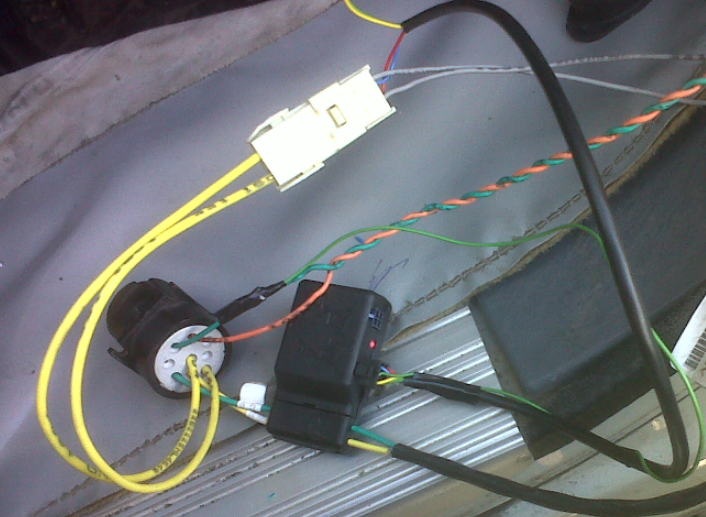

Mercedes Actros, Atego MP1

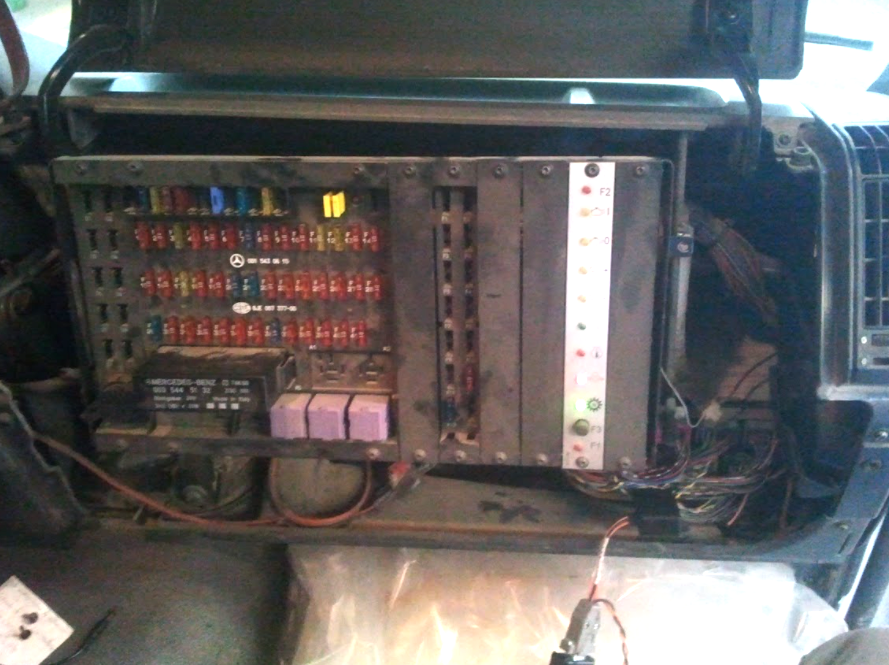

Emplacement : Côté passager du véhicule, derrière la boîte à fusibles. Recherchez une paire torsadée de fils jaune et bleu.

document Image

document Imagedocument Image

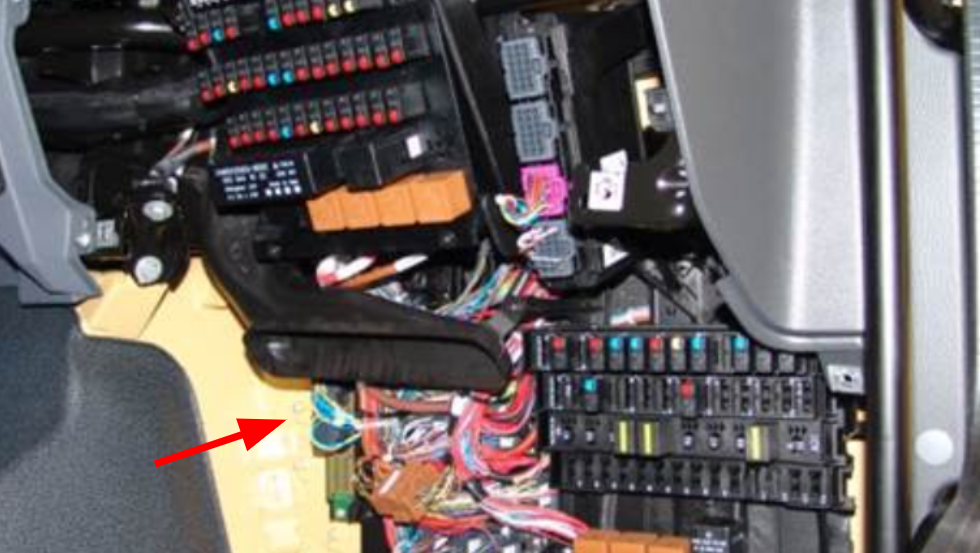

Mercedes Actros MP2 et MP3

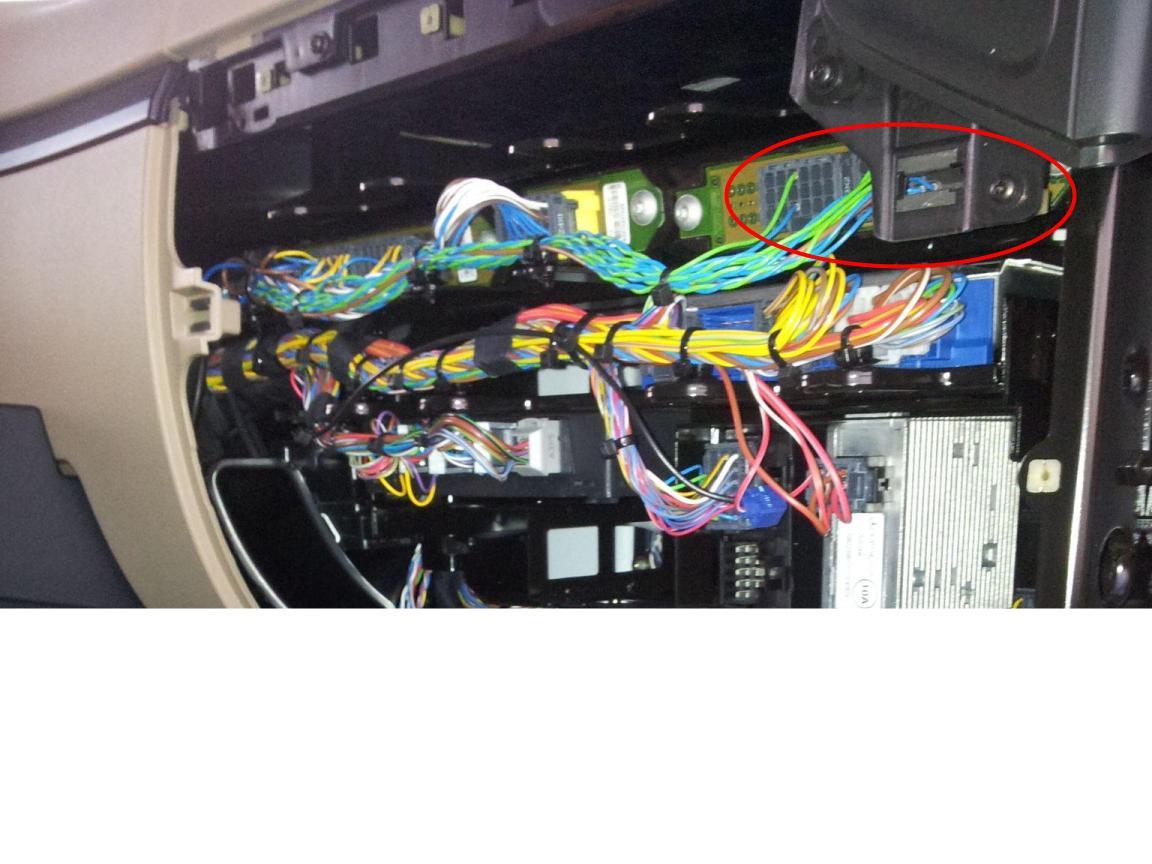

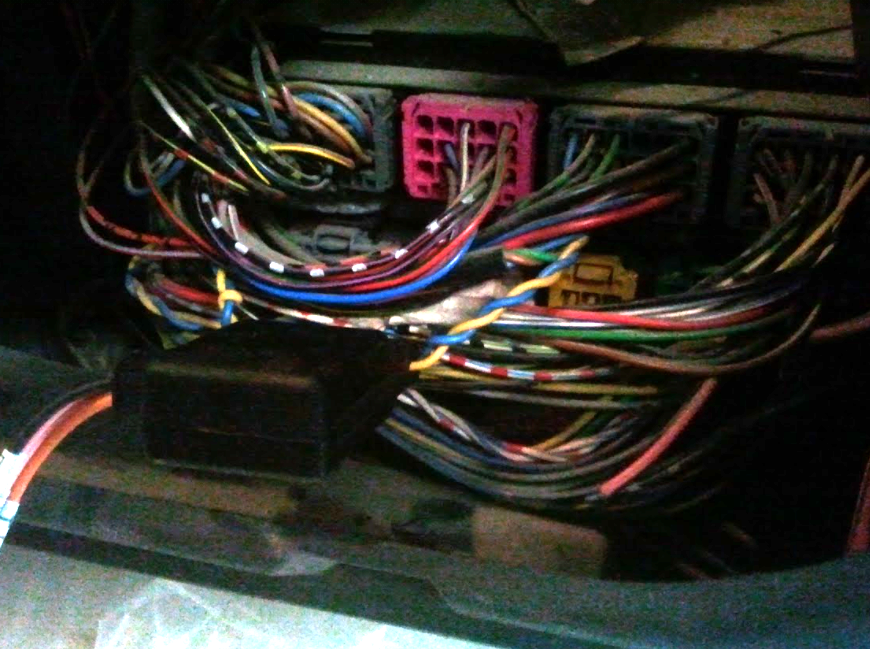

Emplacement : Retirez le tableau de bord inférieur du côté passager du véhicule. Sur le côté gauche de la boîte à fusibles, recherchez le connecteur violet X11 avec plusieurs paires torsadées de fils jaune et bleu.

* REMARQUE : Un autre point de raccordement se trouve sous le couvercle supérieur du tableau de bord, utilisant le connecteur A11.1.

document Image

document Imagedocument Image

document Image

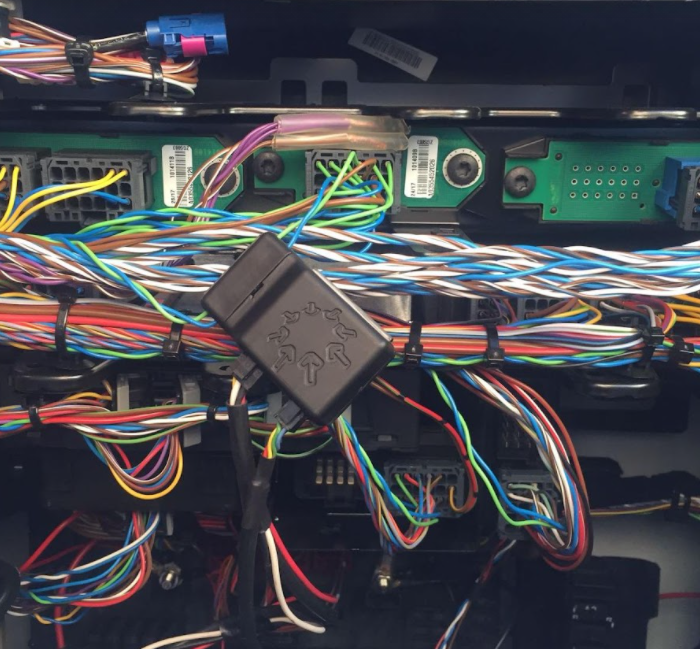

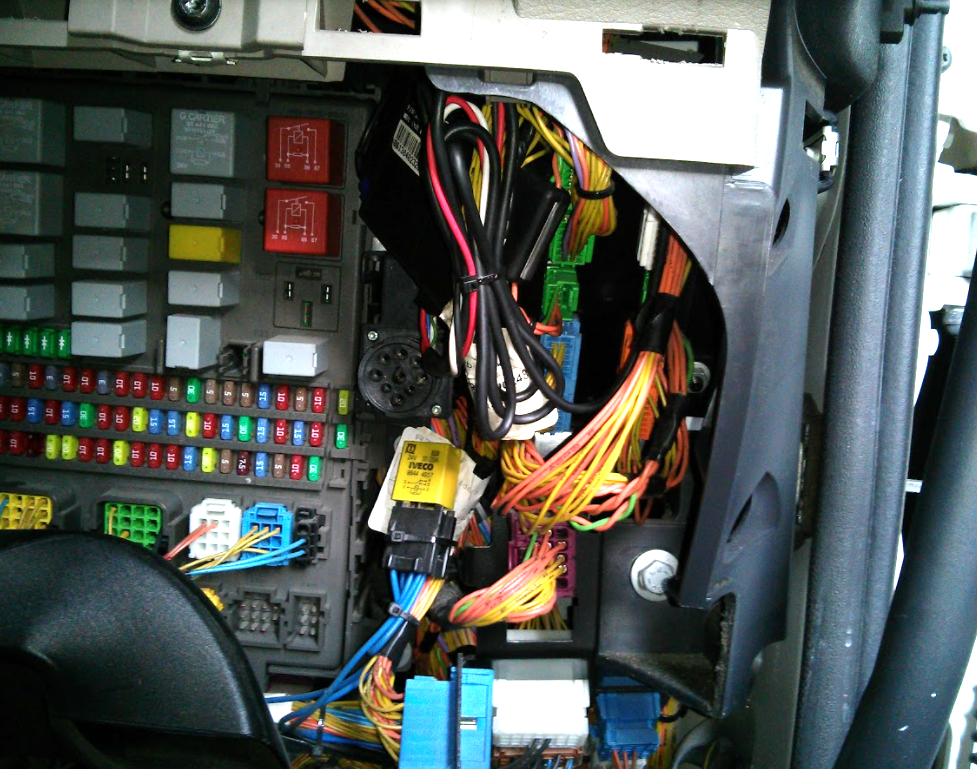

Mercedes Atego, Axor MP2 et MP3

Emplacement : Côté passager du véhicule, derrière la boîte à fusibles. Recherchez un connecteur avec plusieurs paires torsadées de fils jaune et bleu.

document Image

document Image

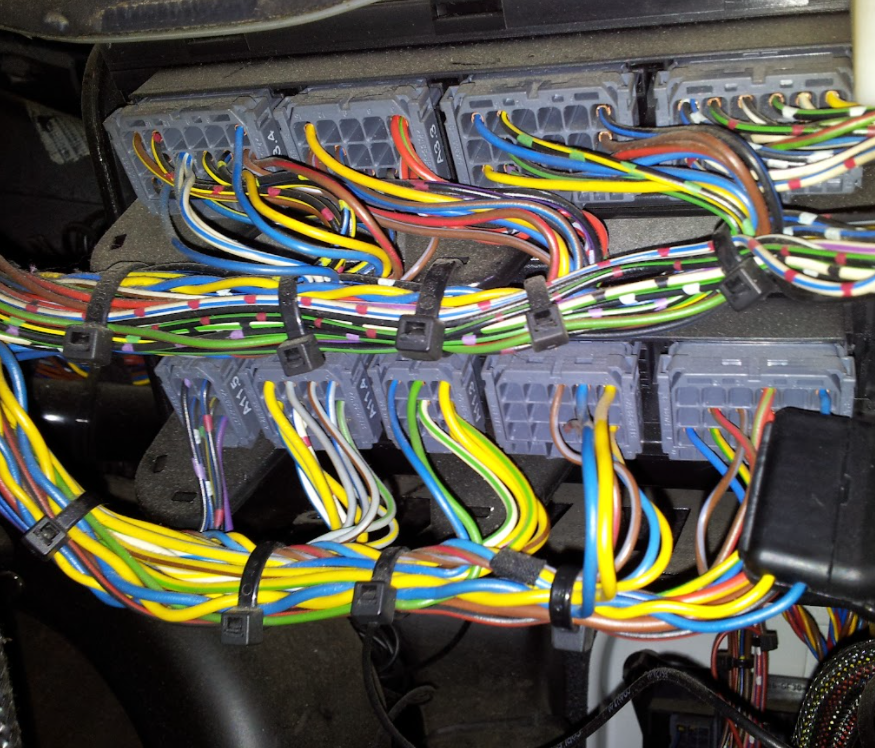

Mercedes Actros, Antos, Atego MP4 (avant 2018)

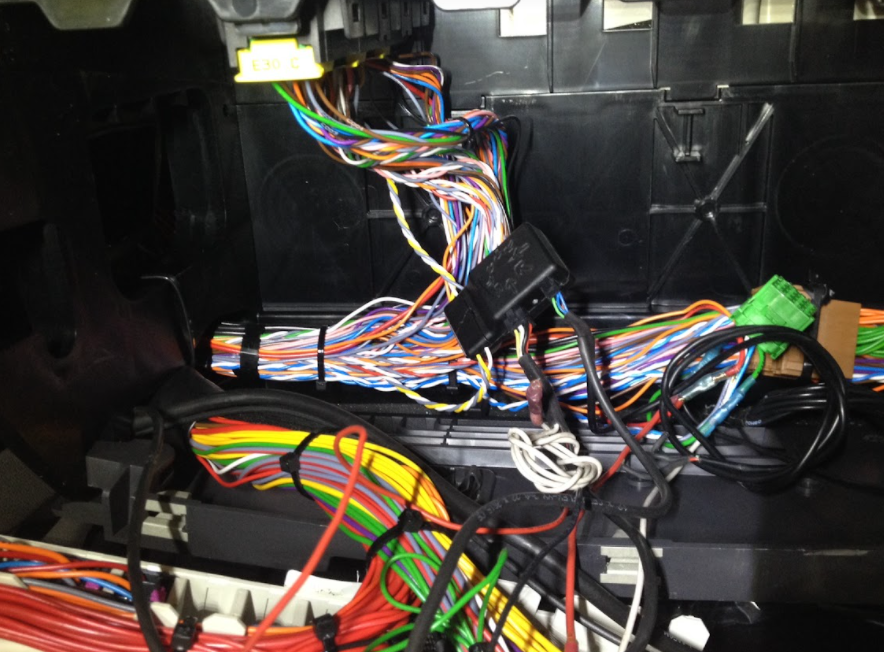

Emplacement : Du côté passager du véhicule, derrière le tableau de bord inférieur, recherchez deux connecteurs gris avec plusieurs paires torsadées de fils bleu et vert. Raccordez à une paire en utilisant le bon connecteur (celui qui a le plus grand nombre de paires de fils).

document Image

document Image

Mercedes Actros, Antos, Atego MP4, MP5 (2018+)

Emplacement : Du côté passager du véhicule, derrière le tableau de bord inférieur, recherchez un connecteur gris en haut au centre avec plusieurs paires torsadées de fils bleu et vert. Vous pouvez utiliser n’importe laquelle de ces paires.

document Image

document Image

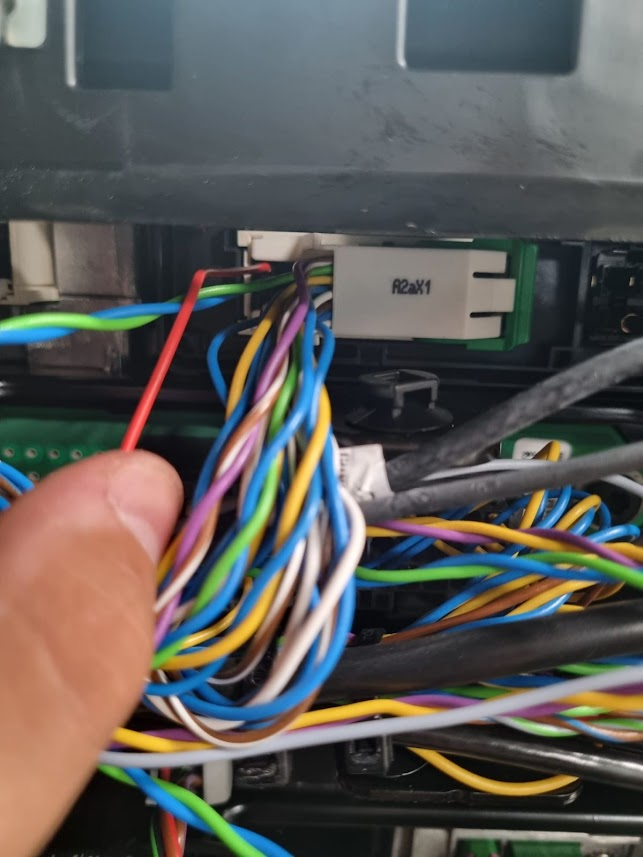

Actros L 2024 de Mercedes

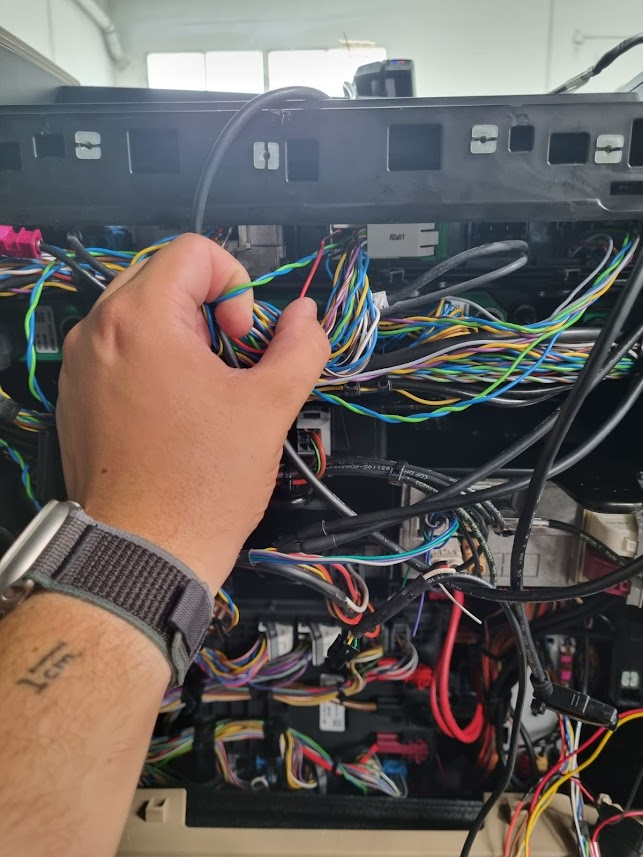

Emplacement : Côté passager du véhicule, derrière le tableau de bord inférieur. Trouvez le connecteur gris étiqueté « A2aX1 » avec une paire de fils bleu et vert torsadés.

document Imagedocument Image

document Image

Mercedes Econic (avant 2013)

Emplacement : Côté passager du véhicule, derrière la boîte à fusibles. Recherchez un connecteur avec une paire torsadée de fils jaune et bleu.

document Image

Mercedes Econic (après 2013)

Emplacement : Derrière le groupe d’instruments. Recherchez une paire torsadée de fils jaune et bleu.

document Image

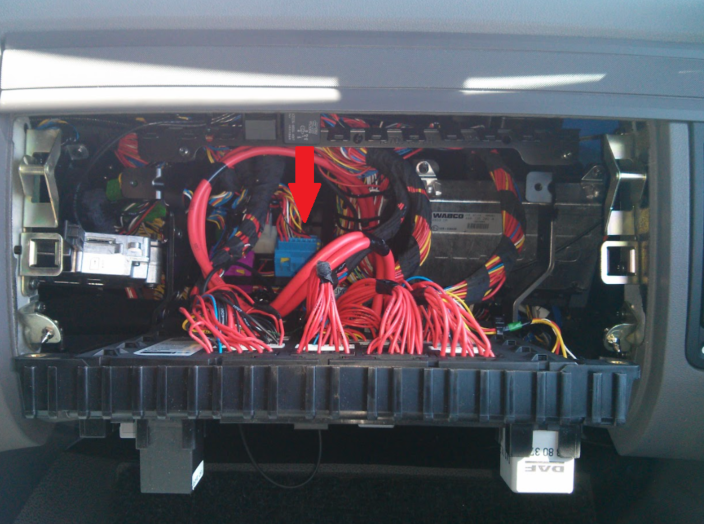

DAF CF, LF et XF Euro 3-5 (avant 2014)

Emplacement : Côté passager du véhicule, derrière la boîte à fusibles. Recherchez un connecteur avec plusieurs paires torsadées de fils bleu et jaune.

document Image

document Imagedocument Image

DAF CF Euro6 (2014+)

Emplacement : Côté passager du véhicule, derrière le tableau de bord inférieur. Recherchez un connecteur vert à 36 broches avec une paire torsadée de fils rouge et jaune.

document Image

DAF LF Euro6 (2014+)

Emplacement : Côté passager du véhicule, sur le dessus de la boîte à fusibles. Recherchez une paire torsadée de fils rouge et jaune.

document Image

document Image

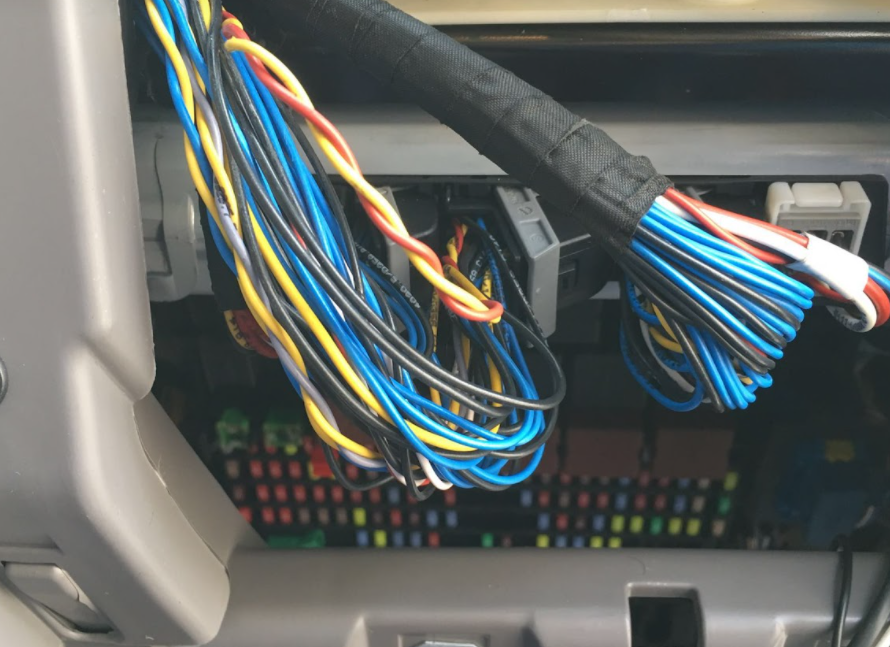

DAF XF Euro6 (2014+)

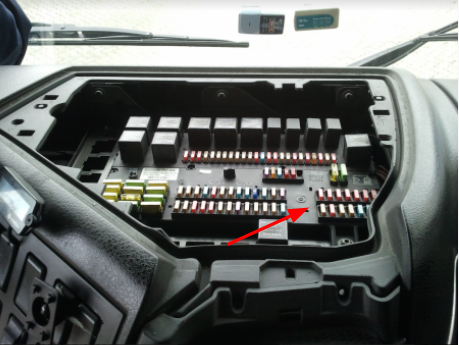

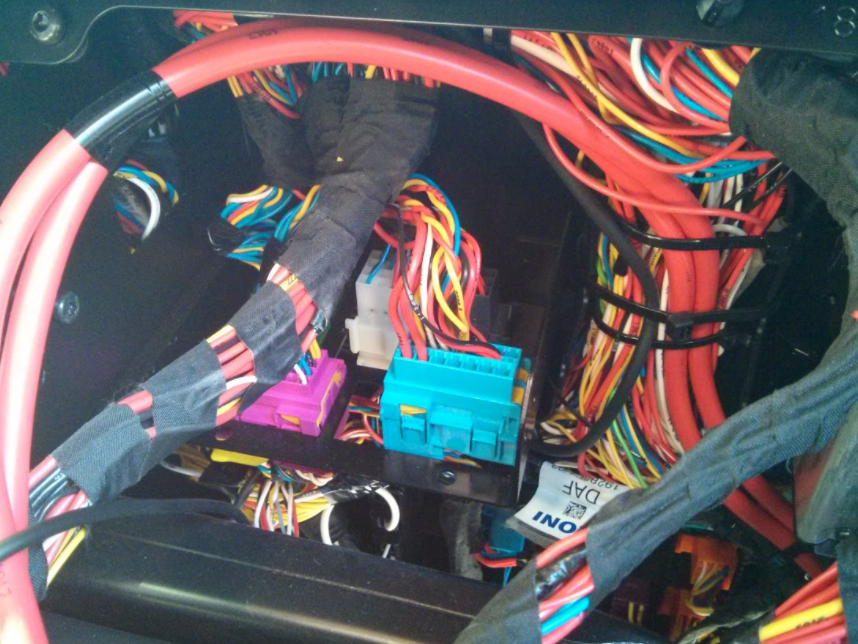

Emplacement : Côté passager du véhicule, derrière la boîte à fusibles. Recherchez un connecteur bleu avec des paires torsadées de fils rouge et jaune.

document Image

document Imagedocument Image

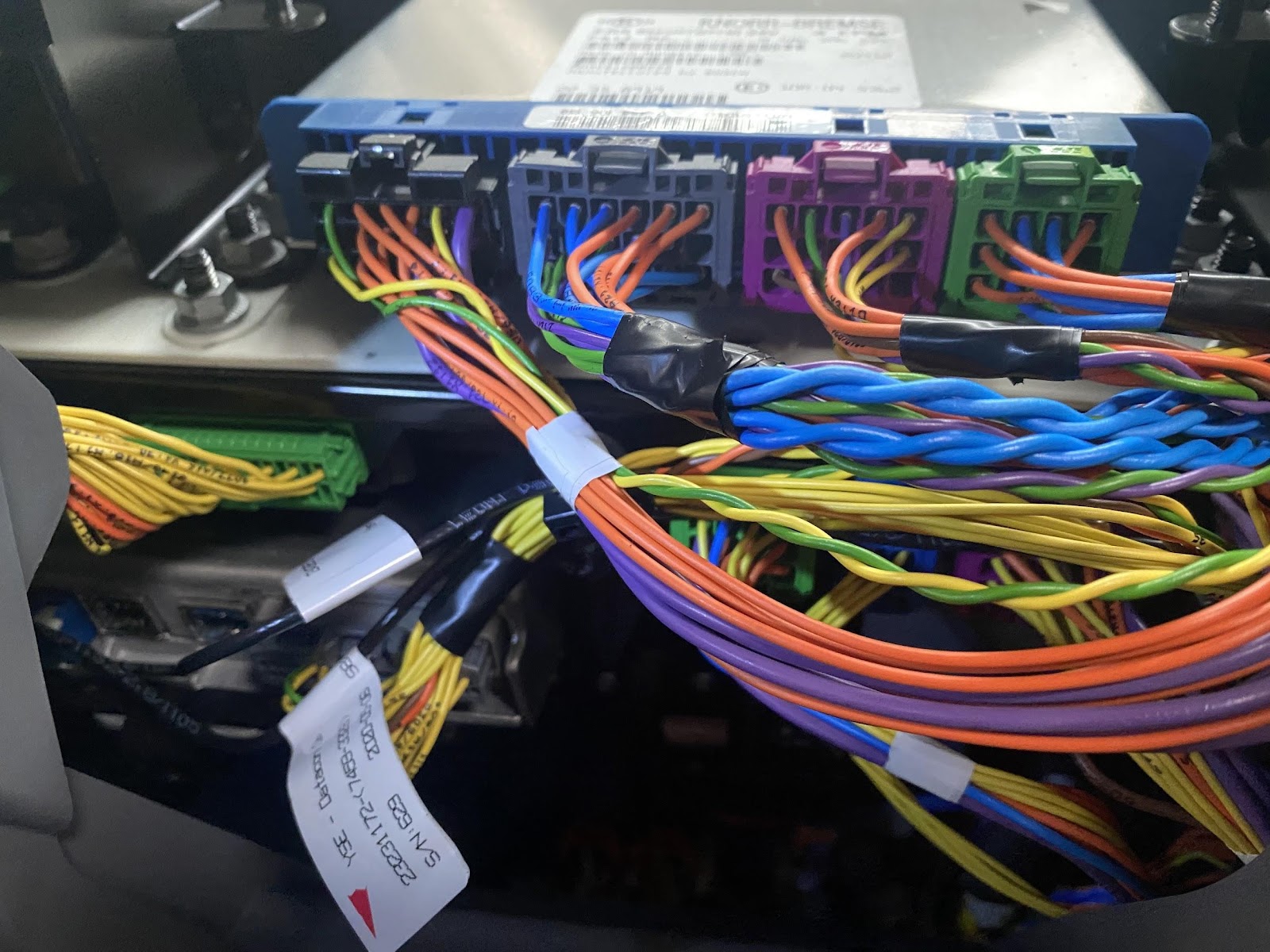

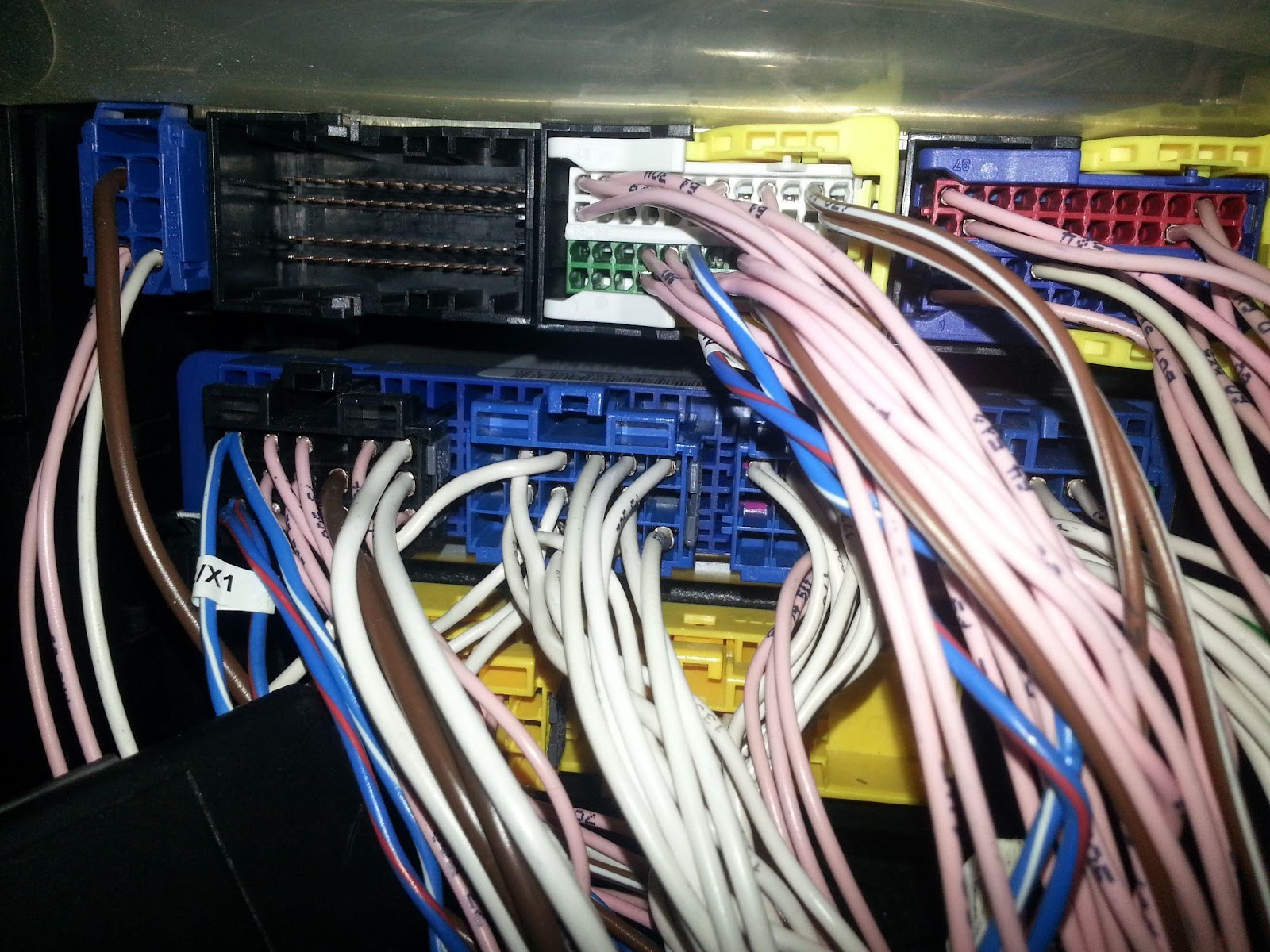

Volvo FH et FM (avant 2012)

Emplacement : L’unité de commande A94 se trouve sous la boîte à fusibles, au milieu du panneau de tableau de bord. Recherchez un connecteur vert à 5 broches entre les connecteurs bleu et vert, avec une paire torsadée de fils jaune et vert et une autre paire torsadée de fils orange et gris. Utilisez la pince capacitive sur le bus J1708 uniquement (paire torsadée orange et grise).

document Image

document Imagedocument Image

Volvo FH et FM Euro6 (2012+)

Emplacement : Au milieu du tableau de bord, recherchez le connecteur noir dans la partie supérieure gauche des fusibles. Ce connecteur comporte deux paires torsadées de fils jaune et vert. Raccordez à la paire de droite.

document Image

document Imagedocument Image

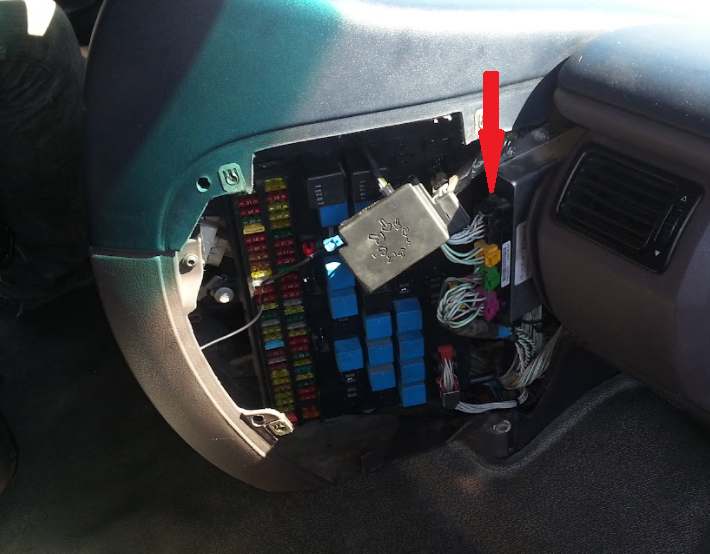

Volvo FE et FL (avant 2012)

Emplacement : Côté passager du véhicule, sur le côté droit de la boîte à fusibles. Recherchez un connecteur vert à 5 broches entre les connecteurs bleu et vert, avec une paire torsadée de fils orange et vert et une autre paire torsadée de fils orange et marron. Utilisez la pince capacitive sur le bus J1708 uniquement (paire torsadée brune et orange).

document Image

document Imagedocument Image

Volvo FE et FL Euro6 (2012+)

Emplacement : L’unité de commande se trouve sur le côté droit de la boîte à fusibles, du côté passager du véhicule. Recherchez un connecteur vert à 5 broches, entre les connecteurs bleu et vert, avec une paire torsadée de fils jaune et vert.

document Image

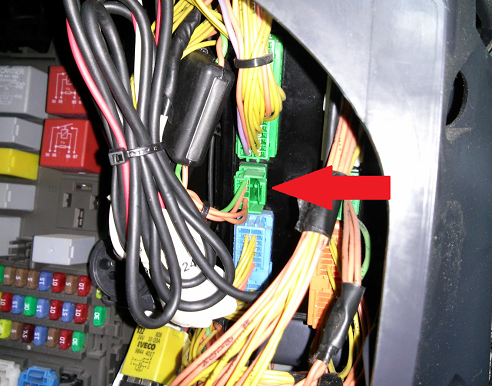

Renault Premium, Kerax et Midlum DXI (2006+)

Emplacement : Côté passager du véhicule, sur le côté droit de la boîte à fusibles. Recherchez un connecteur vert à 5 broches entre les connecteurs bleu et vert, avec une paire torsadée de fils orange et vert et une autre paire torsadée de fils orange et marron. Utilisez la pince capacitive sur le bus J1708 uniquement (paire torsadée brune et orange).

document Image

document Imagedocument Image

Renault Magnum DXI

Emplacement : Derrière le panneau le plus bas du tableau de bord, du côté passager du véhicule. Recherchez l’ECU sur le côté droit de la boîte à fusibles. Recherchez un connecteur noir en haut avec une paire torsadée de fils vert et orange et un connecteur violet avec des fils orange et marron. Utilisez la pince capacitive sur le bus J1708 uniquement (paire torsadée brune et orange).

document Image

document Image

Renault Midlum DCI

Emplacement : Côté passager du véhicule, dans le tableau de bord inférieur, sur le côté gauche de la boîte à fusibles. Recherchez une paire torsadée de fils jaunes.

document Image

Renault Magnum DCI

Emplacement : Côté passager du véhicule, derrière le panneau de tableau de bord. À droite de la boîte à fusibles, recherchez une paire torsadée de fils jaune et bleu.

document Image

document Imagedocument Image

Renault Premium et Kerax DCI

Emplacement : Côté passager du véhicule, derrière le panneau de tableau de bord. À droite de la boîte à fusibles, recherchez une paire torsadée de fils jaune et bleu.

document Image

document Imagedocument Image

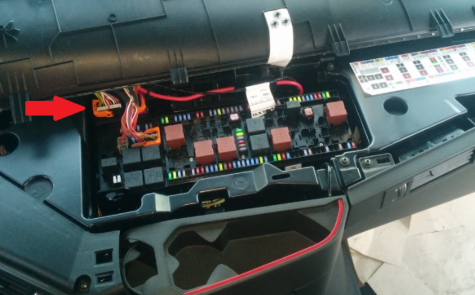

Renault gamme T et gamme K, et C-series Euro6 (2014+)

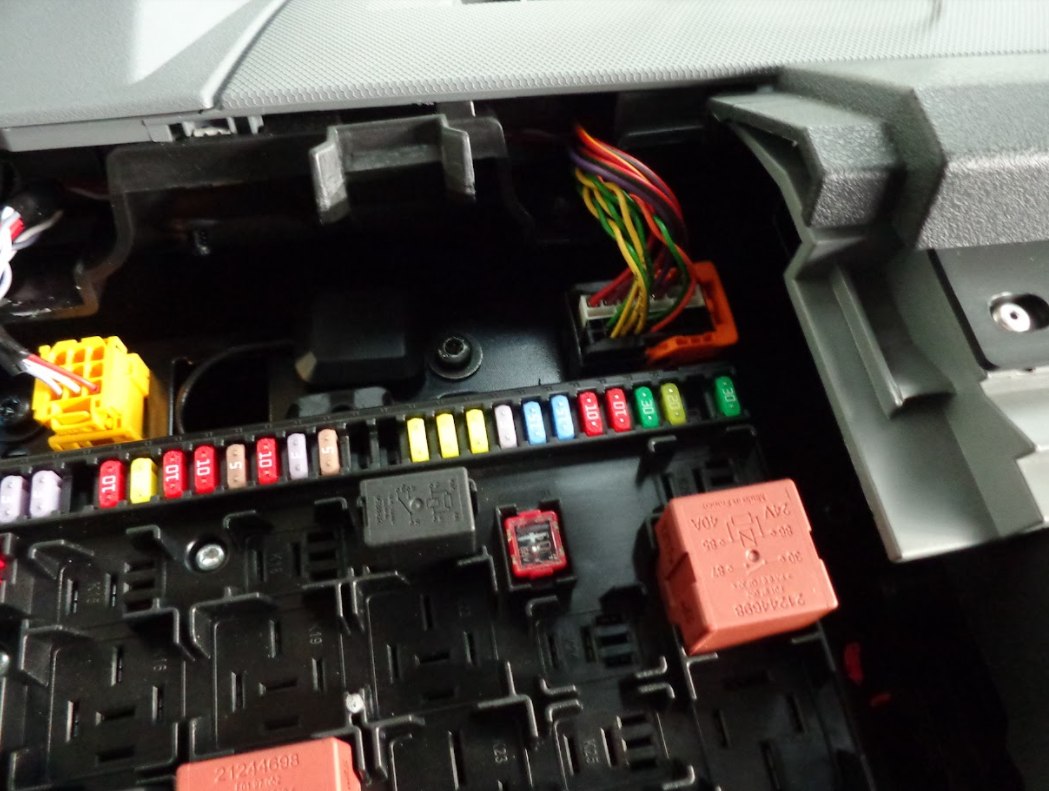

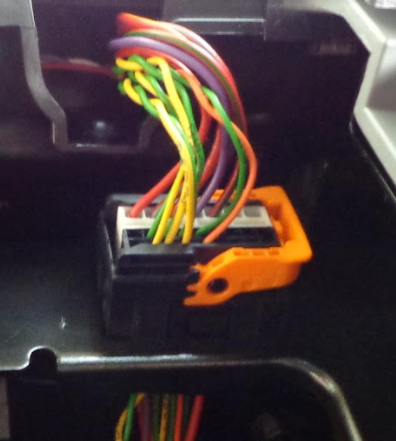

Emplacement : Derrière le tableau de bord central, du côté passager du véhicule. À droite de la boîte à fusibles, recherchez un connecteur noir et blanc avec un support orange. Raccordez à la deuxième paire torsadée de fils jaune et vert.

document Image

document Imagedocument Image

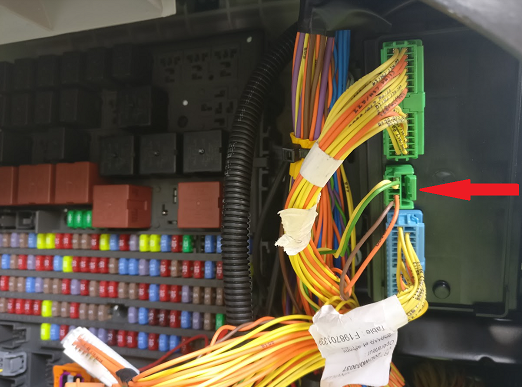

Renault gamme D (avant 2021)

Emplacement : Côté droit de la boîte à fusibles, du côté passager du véhicule. Recherchez un connecteur vert entre un connecteur vert et un connecteur bleu. Raccordez à une paire torsadée de fils jaune et vert.

document Image

document Imagedocument Image

Renault gamme D (2021+)

Emplacement : Côté passager du véhicule, retirez le panneau supérieur du tableau de bord et recherchez un connecteur noir. Raccordez à une paire torsadée de fils jaune et vert.

document Image

document Imagedocument Image

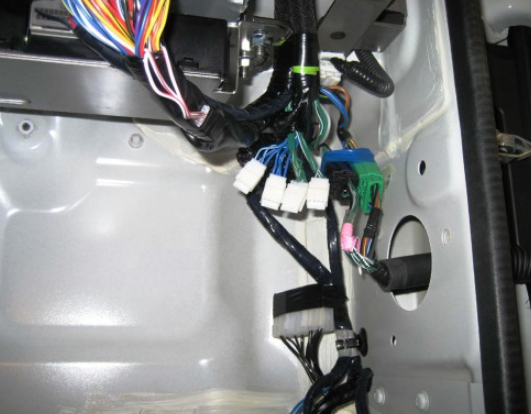

Mitsubishi Fuso

Emplacement : Derrière le groupe d’instruments ou du côté passager du véhicule. À droite de la boîte à fusibles, recherchez une paire torsadée de fils jaune et bleu.

document Image

document Imagedocument Image

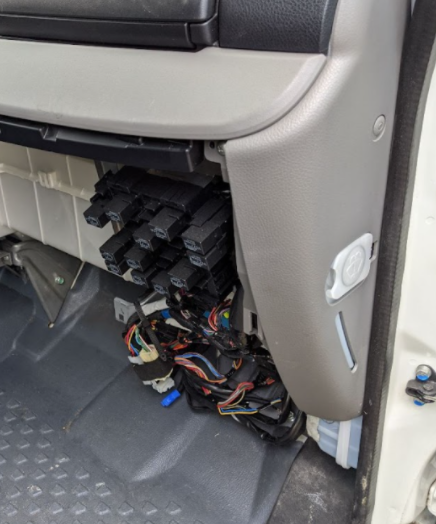

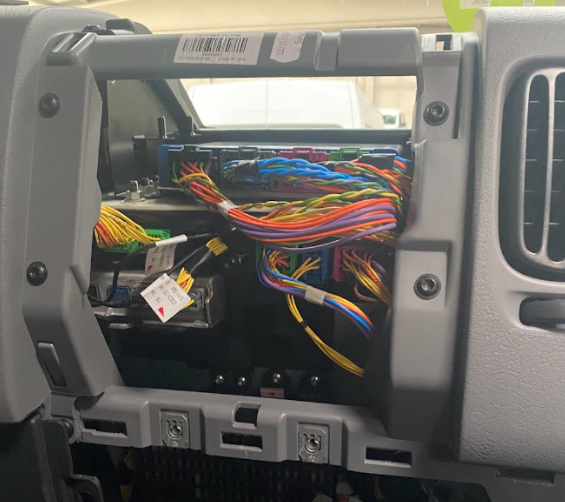

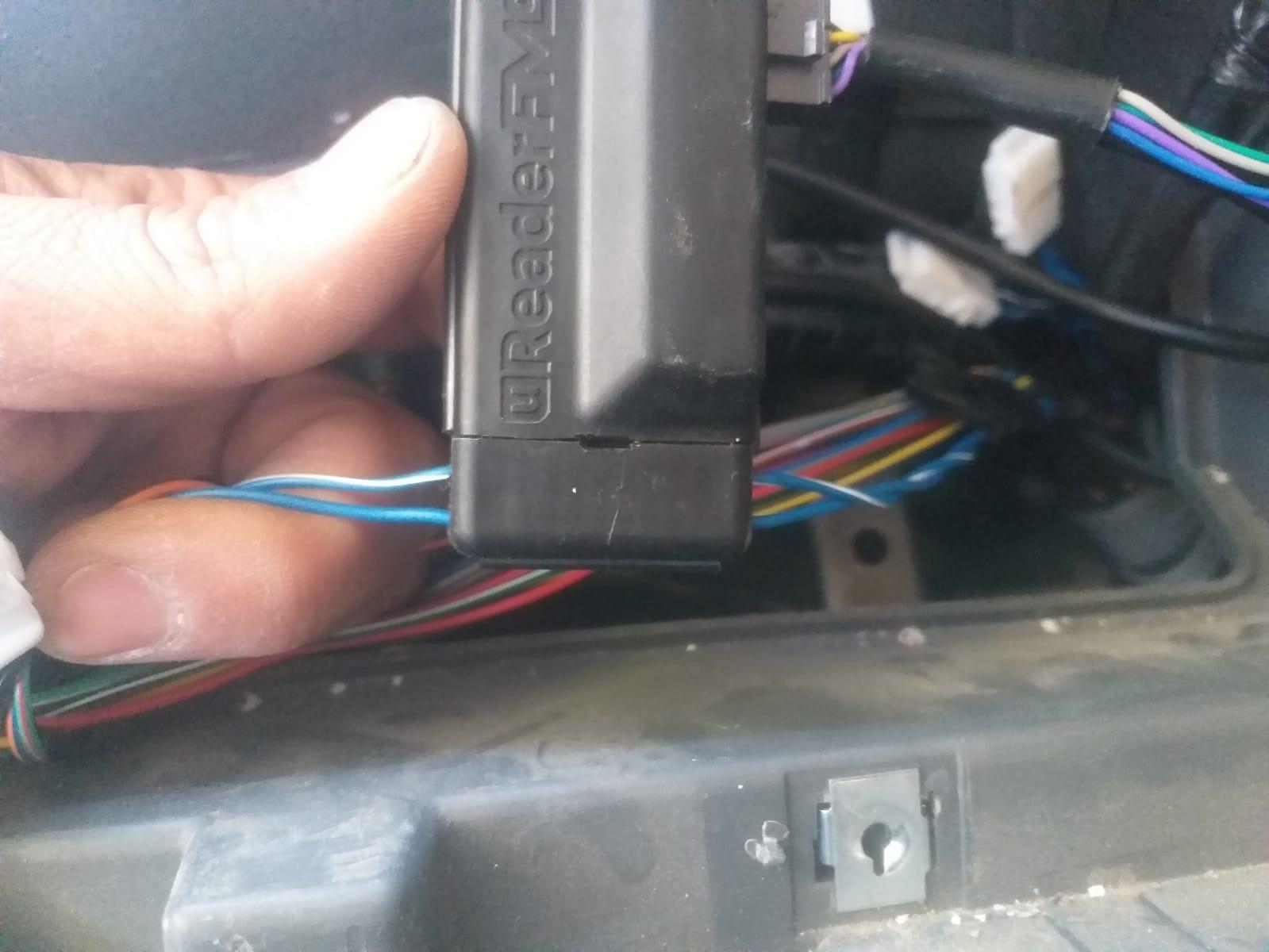

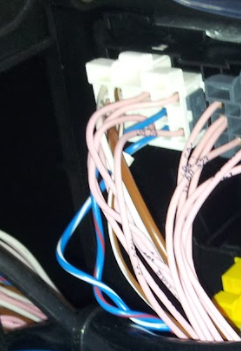

Isuzu N-Series Euro3+

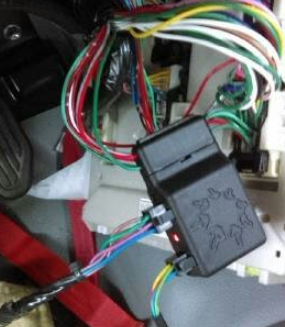

Emplacement : Sur la porte côté passager ou derrière l’indicateur de vitesse. Recherchez une paire torsadée de fils bleu et bleu/blanc.

document Image

document Image

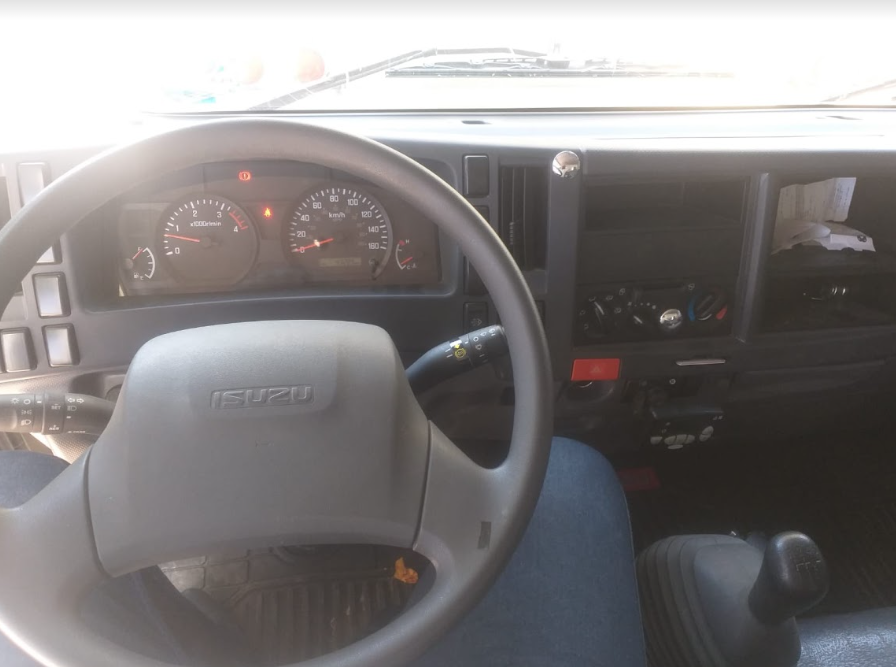

Isuzu NQR, NPR et FSR

Emplacement : Derrière le groupe d’instruments. Recherchez une paire torsadée de fils bleu et bleu/blanc.

document Image

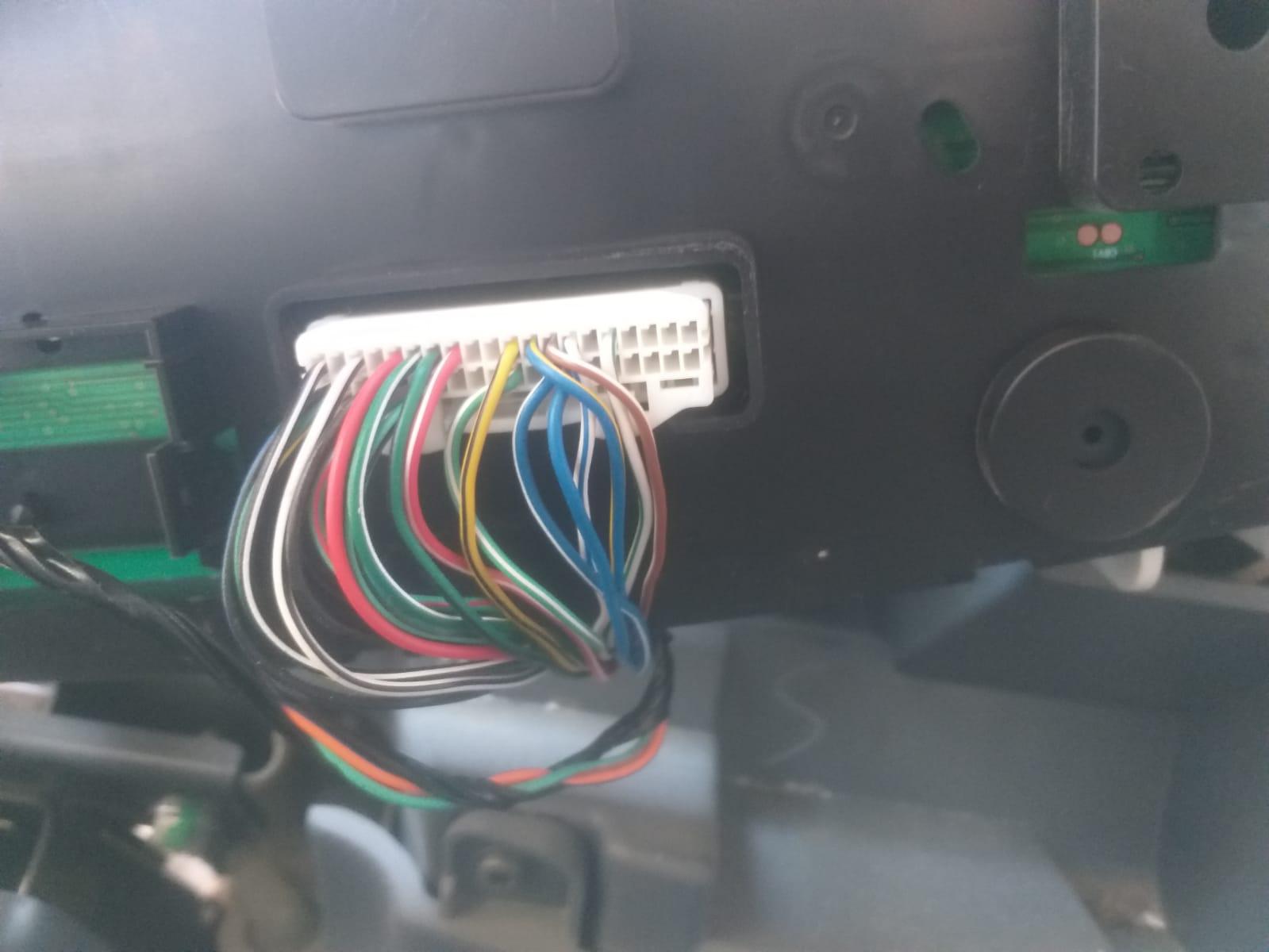

Isuzu ELF 400 (2022)

Emplacement : Derrière le groupe d’instruments. Recherchez une paire torsadée de fils bleu et bleu/blanc raccordée à un connecteur MOLEX blanc.

document Image

document Imagedocument Imagedocument Image

Hino

Emplacement : Derrière le groupe d’instruments. Recherchez une paire torsadée de fils rouge et vert.

document Image

document Image

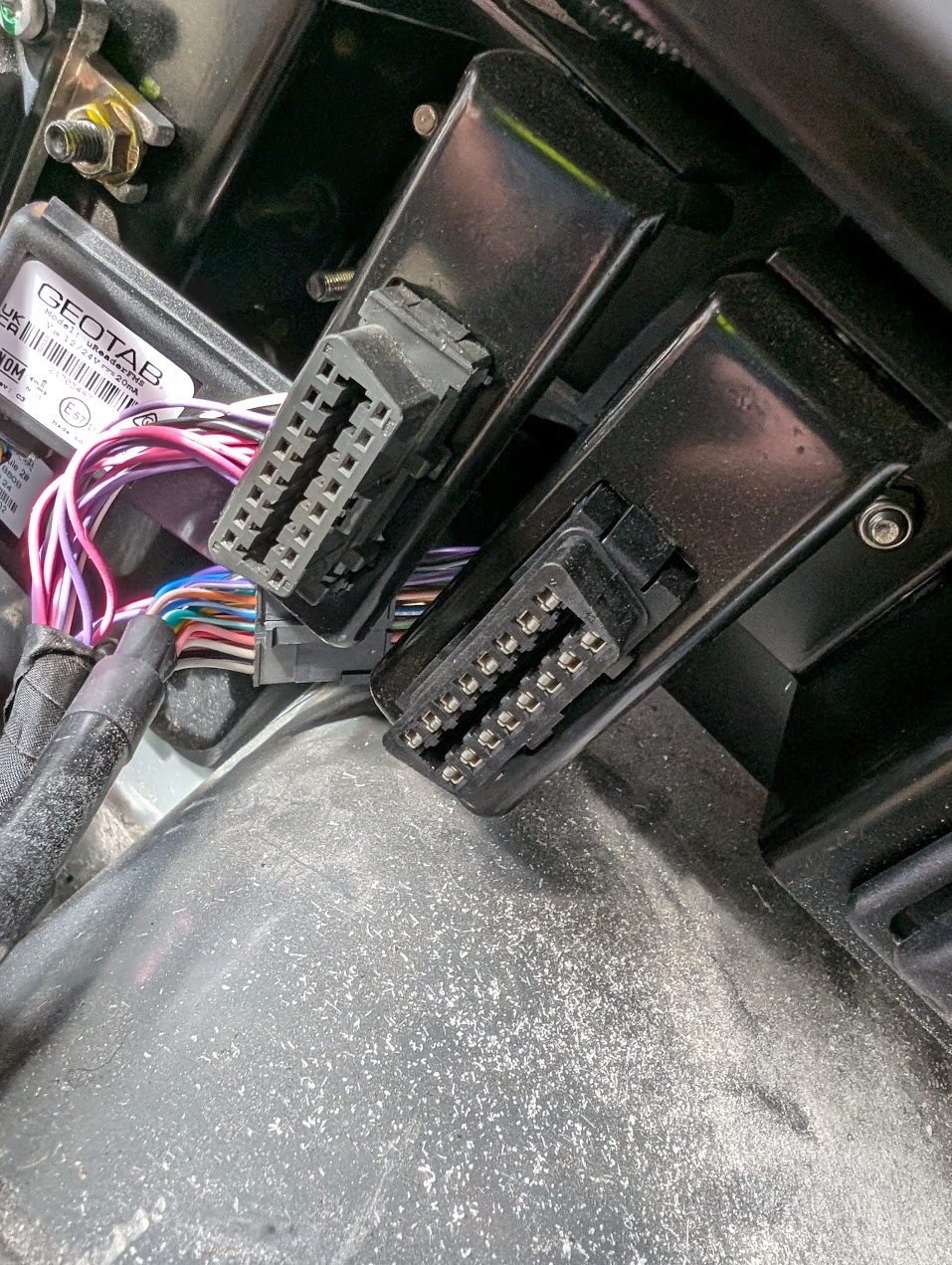

Camions à connecteur allemand OBD

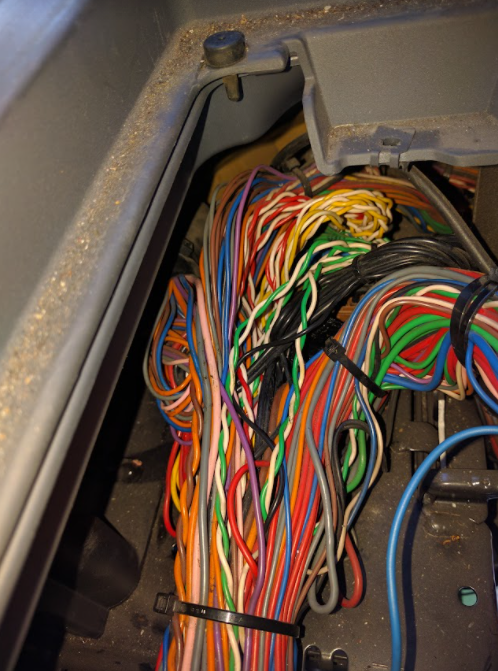

Emplacement : Recherchez la broche C et la broche D du connecteur allemand OBD du côté passager. La couleur des fils dépend du véhicule.

Liste des camions

  1. Caterpillar
  2. Dennis Eagle
  3. Ford Trucks
  4. Freightliner
  5. International
  6. John Deere
  7. Kenworth Trucks
  8. MACK
  9. Nissan
  10. Volkswagen
  11. Western Star Trucks

CAN H OBD BROCHE C

CAN L OBD BROCHE D

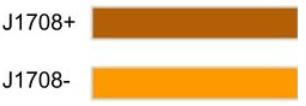

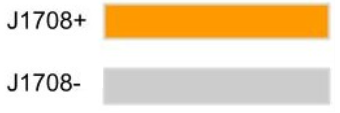

J1708+ OBD BROCHE F

J1708– OBD BROCHE G

document Image

Fourgonnettes

Fiat Ducato, Peugeot Boxer (avant 2014)

Il y a deux bus CAN. Raccordez selon les besoins.

Toutes les données sauf la position de la pédale d’accélérateur :

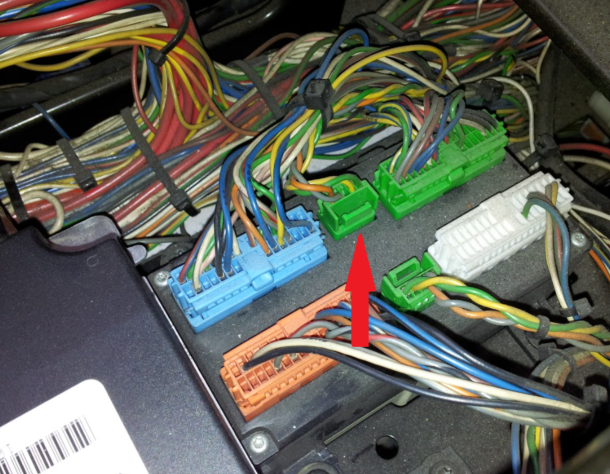

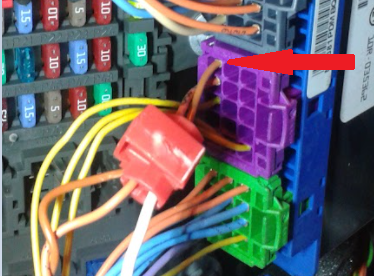

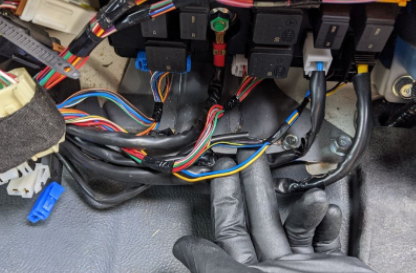

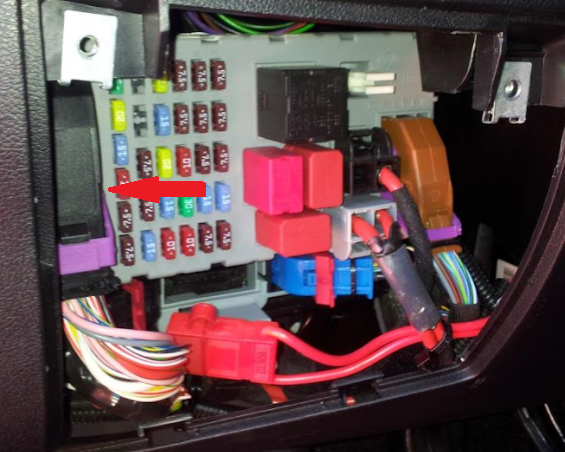

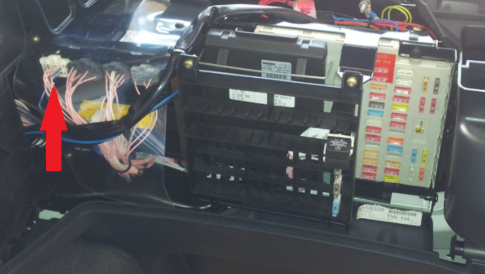

Emplacement : Recherchez un connecteur noir et violet à gauche de la boîte à fusibles. Raccordez à la paire torsadée de fils rose/noir et rose/blanc. Vous pouvez également les trouver derrière la radio ou derrière le groupe d’instruments.

document Image

document Imagedocument Image

Toutes les données sauf l’odomètre :

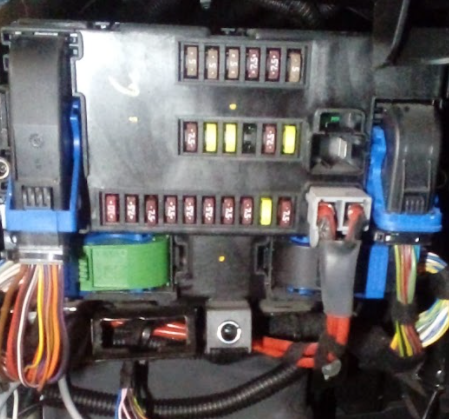

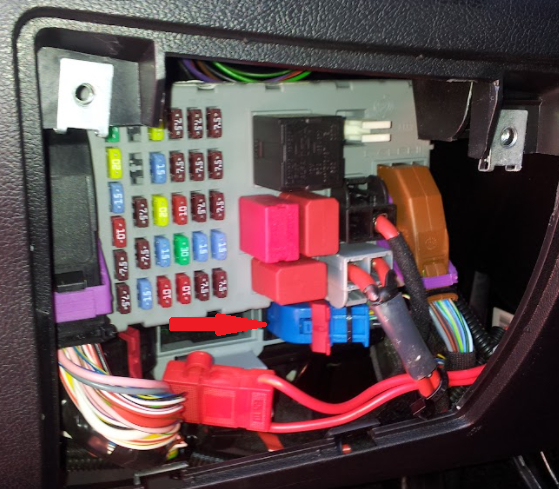

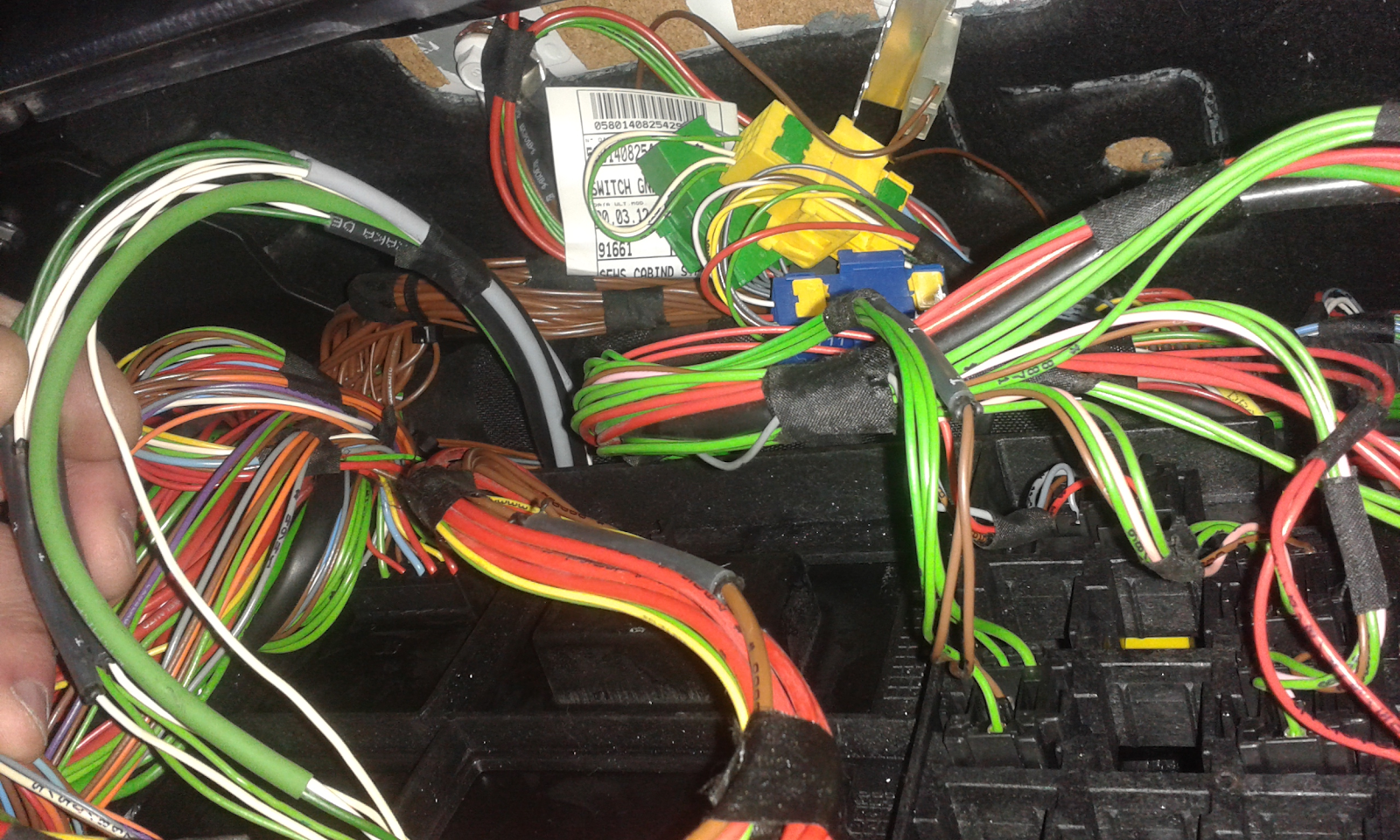

Emplacement : Recherchez un connecteur bleu sous la boîte à fusibles, ou le connecteur A derrière le tachygraphe. Raccordez à la paire torsadée de fils bleu/vert et bleu/marron.

document Image

document Imagedocument Imagedocument Image

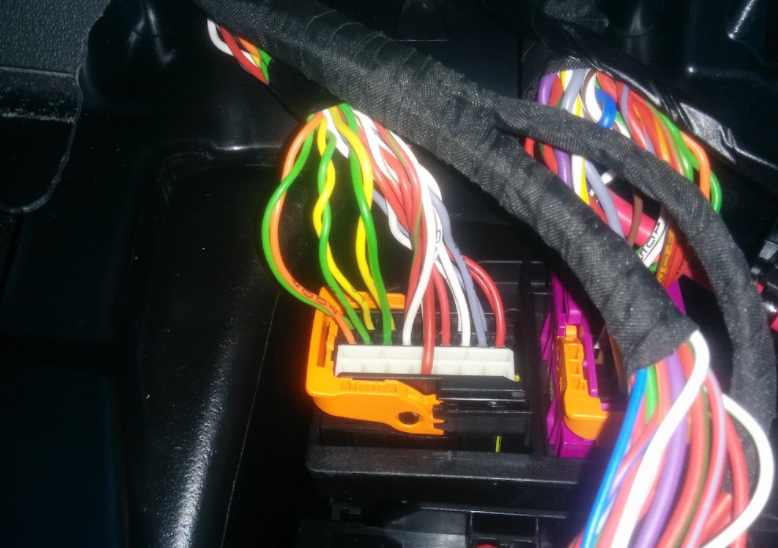

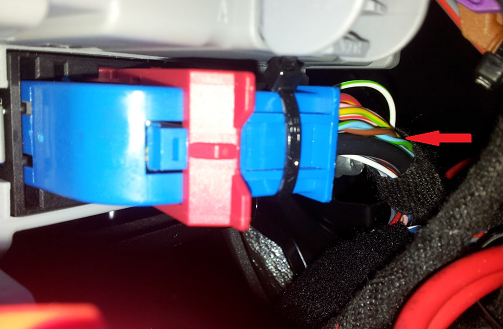

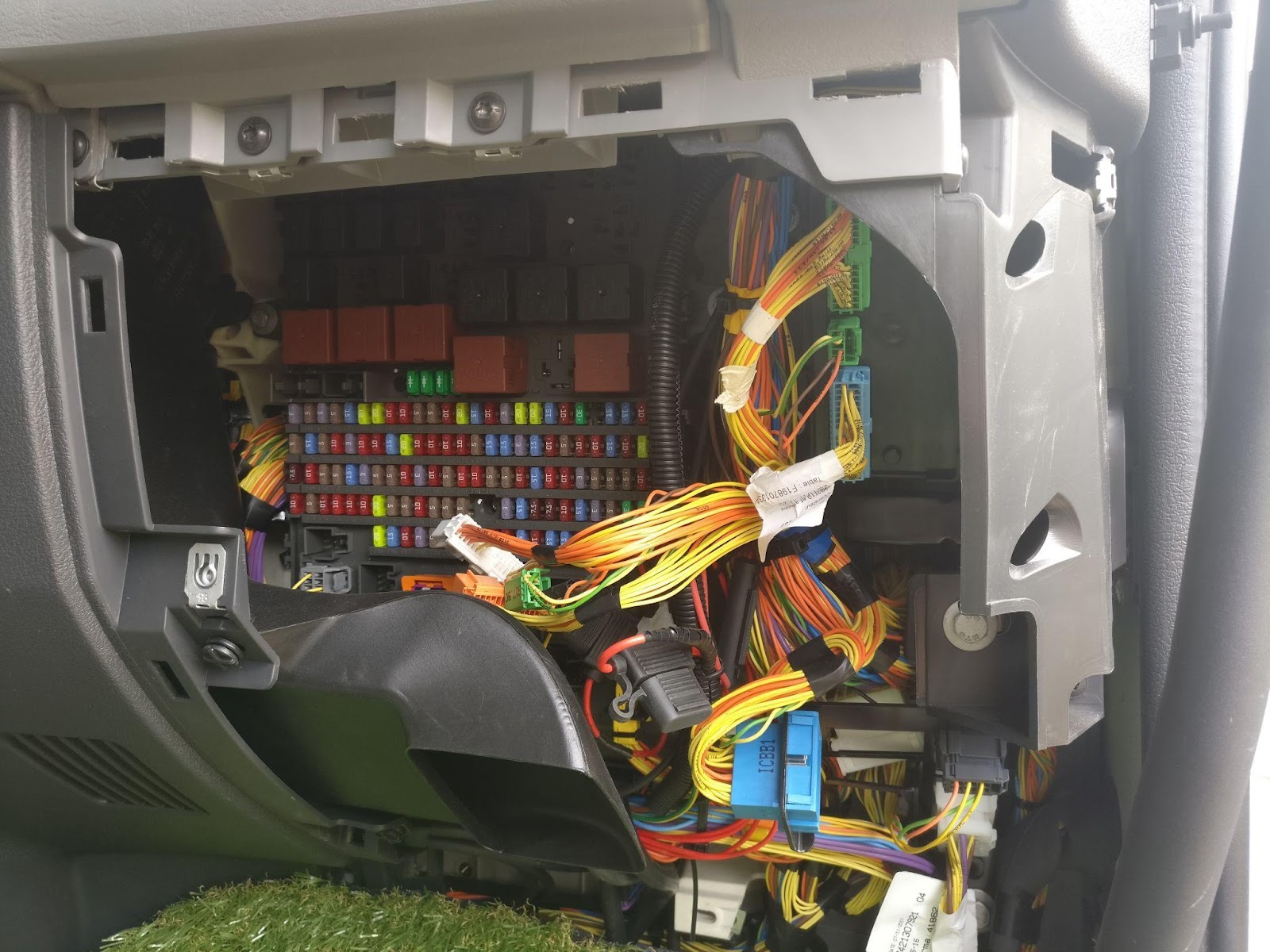

Fiat Ducato, Peugeot Boxer (2014+)

Emplacement : Raccordez aux broches 1 et 9 (fils bleu et blanc) du connecteur OBD du côté chauffeur du véhicule.

REMARQUE : Les connecteurs de la boîte à fusibles sont noir et bleu au lieu de violets.

document Image

document Image

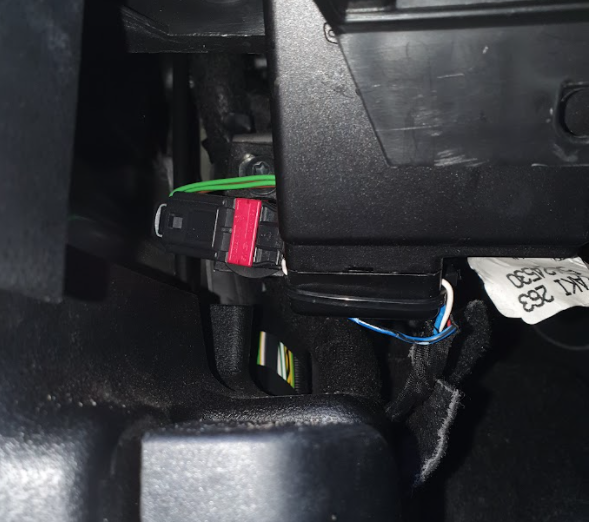

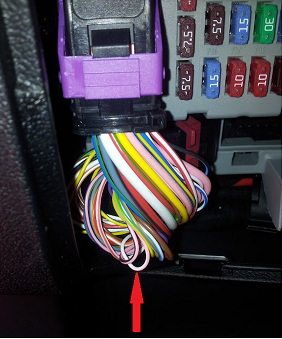

Fiat Doblò (2019+)

Emplacement : Recherchez le connecteur noir avec une bande rouge derrière le connecteur OBD. Raccordez aux fils bleu et blanc.

REMARQUE : Le niveau de carburant tombe à zéro lorsque le contact est coupé.

document Image

document Image

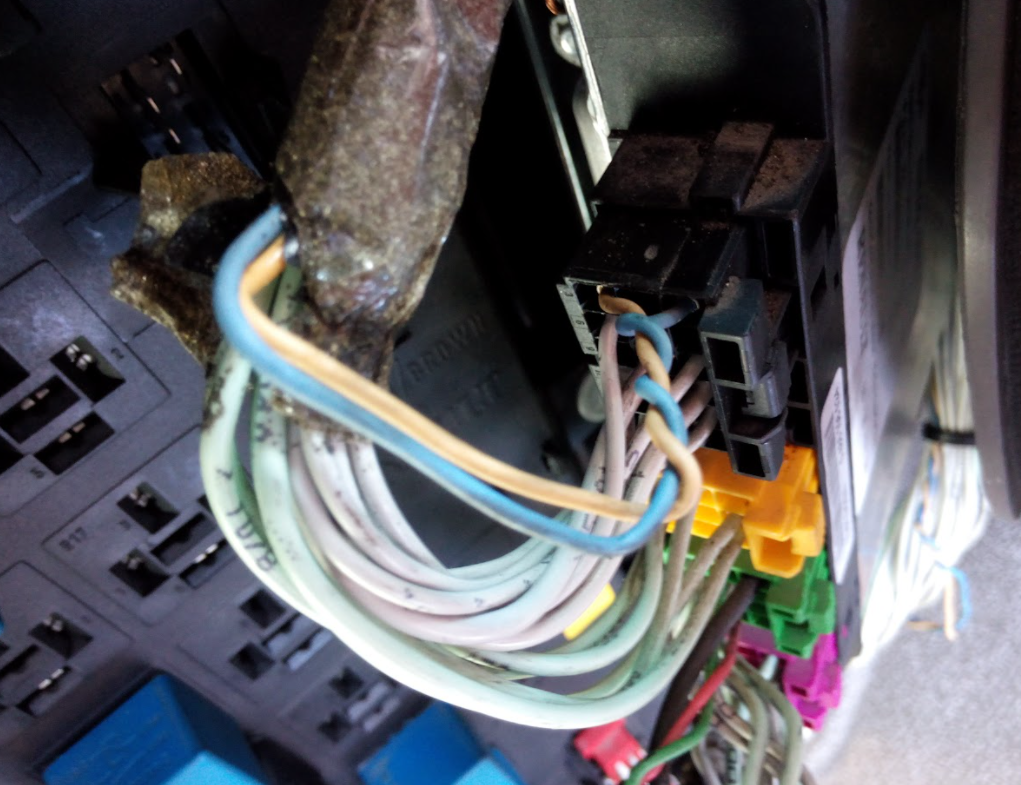

Mercedes Sprinter (avant 2018), Mercedes Viano et Vito (avant 2014), Volkswagen Crafter (avant 2017)

Il y a deux bus CAN. Raccordez selon les besoins.

Toutes les données sauf le couple :

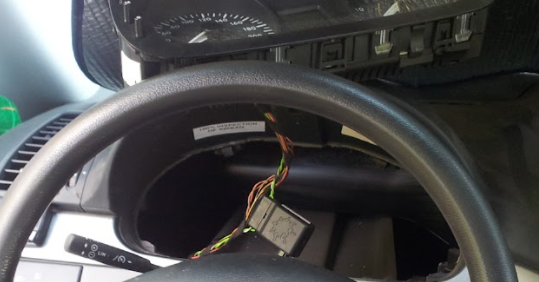

Emplacement : Raccordez à la paire torsadée de fils marron et marron/rouge située du côté passager, sur le côté de la porte.

document Image

document Image

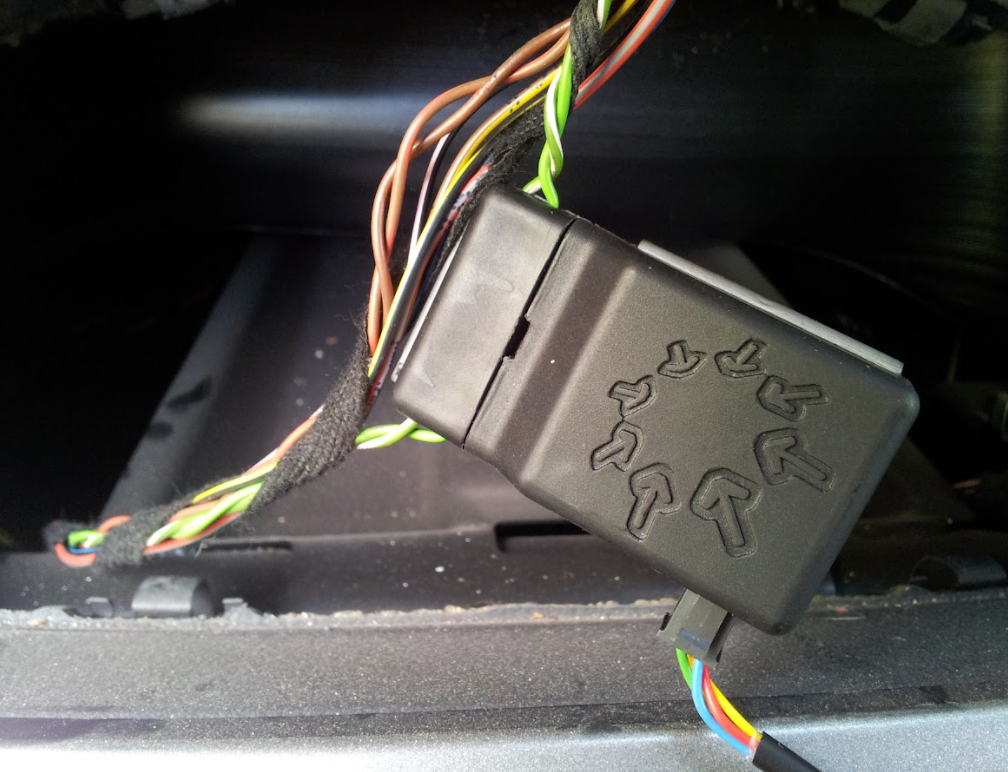

Toutes les données sauf l’odomètre :

Emplacement : Derrière le compteur de vitesse ou derrière la boîte à gants. Raccordez à la paire torsadée de fils vert/blanc et vert.

document Image

document Imagedocument Image

Mercedes Vito (2014+)

Emplacement : Derrière le compteur de vitesse ou derrière la boîte à gants. Raccordez à la paire torsadée de fils vert/blanc et vert.

document Image

document Imagedocument Image

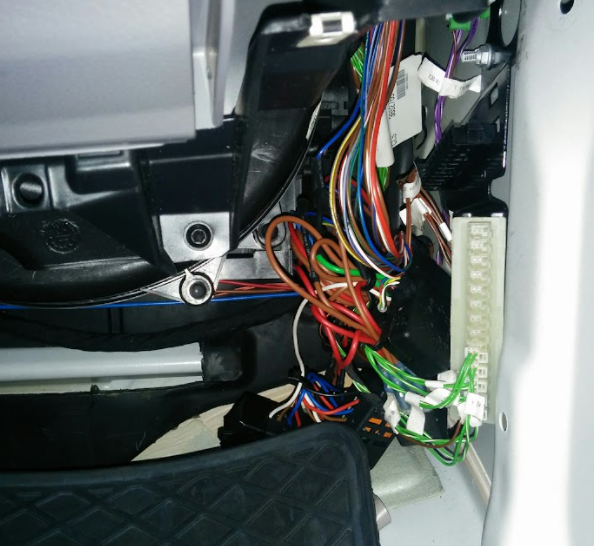

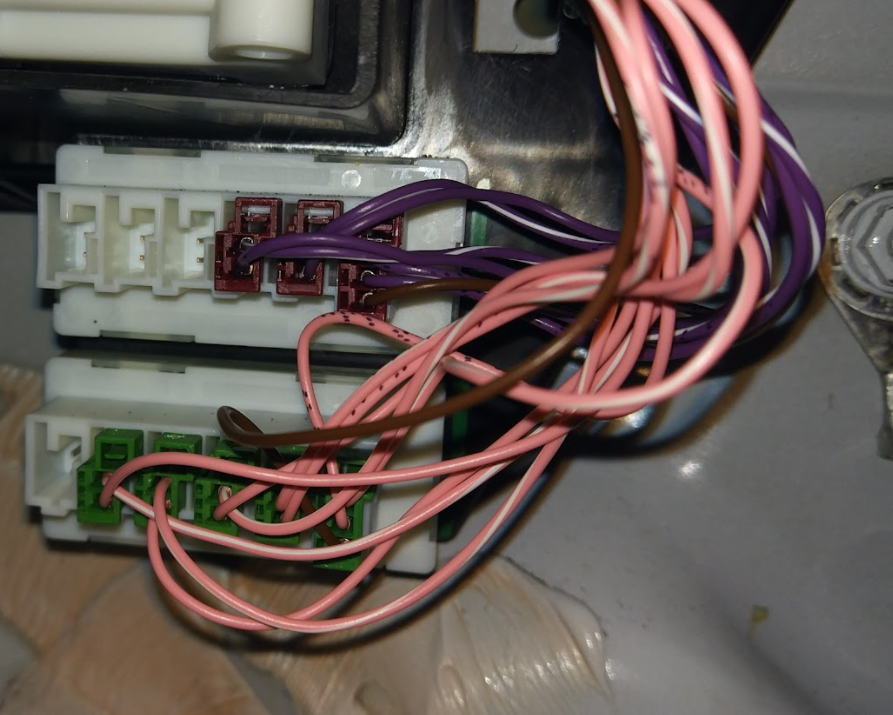

Mercedes Sprinter (2018+)

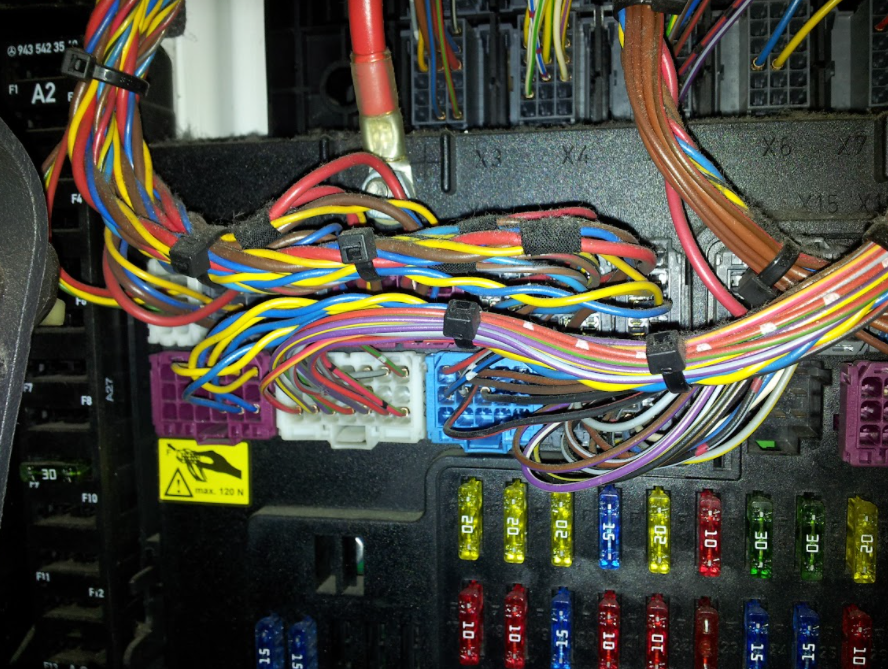

Emplacement : Recherchez un connecteur blanc avec des fils violets du côté passager du véhicule. Raccordez à une paire torsadée de fils violet et violet/blanc.

document Image

document Image

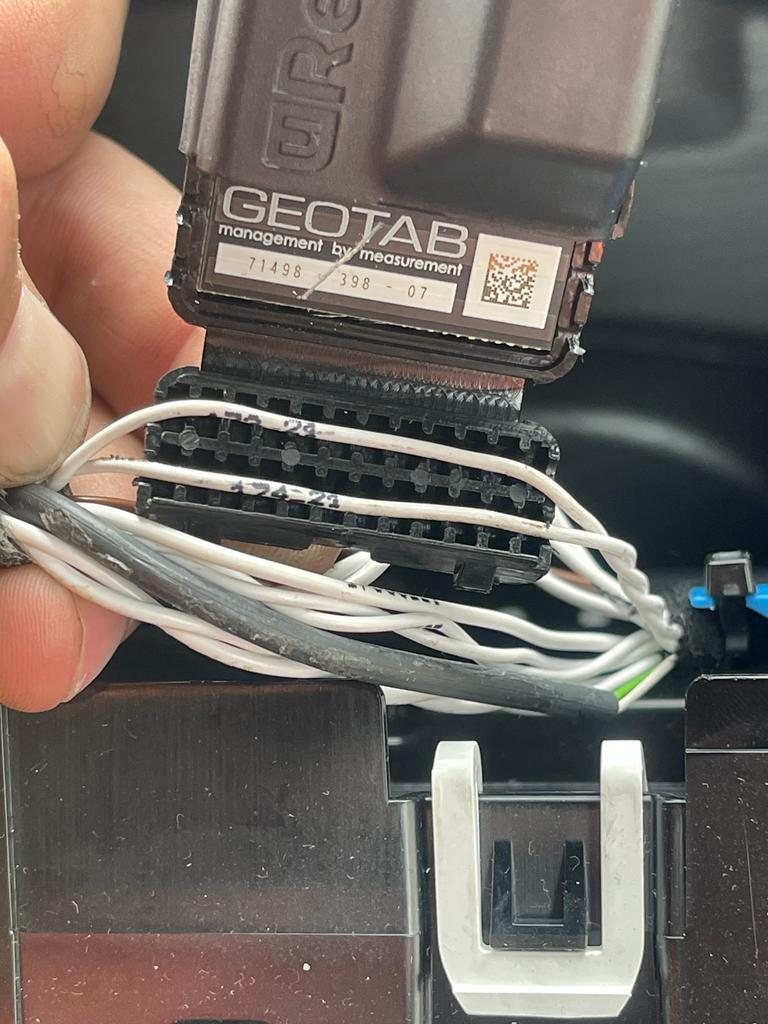

Volkswagen Crafter (2017+)

Emplacement : Sous le couvercle du tableau de bord, du côté chauffeur du véhicule. Raccordez à la paire torsadée de fils orange/noir et orange/marron.

document Image

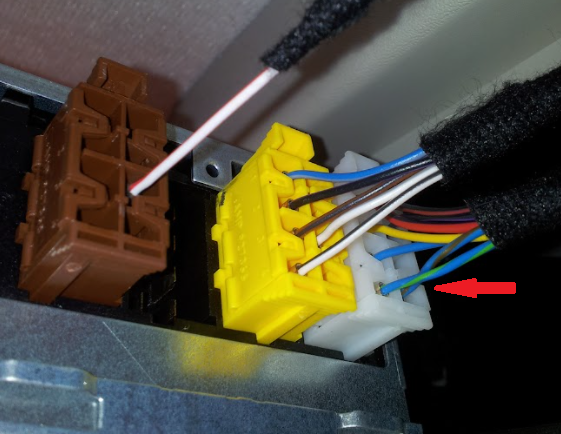

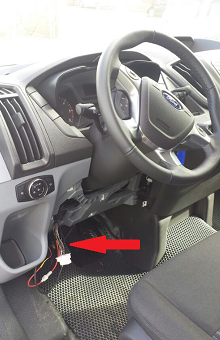

Ford Transit, Connect, Custom, Ranger et Tourneo

Emplacement : Recherchez les broches 6 et 14 (fils bleu et bleu/blanc) du connecteur OBDII du côté passager du véhicule.

document Image

document Imagedocument Image

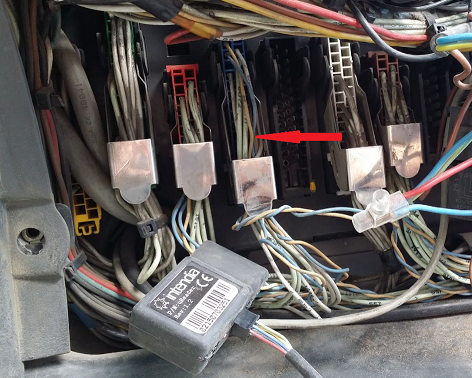

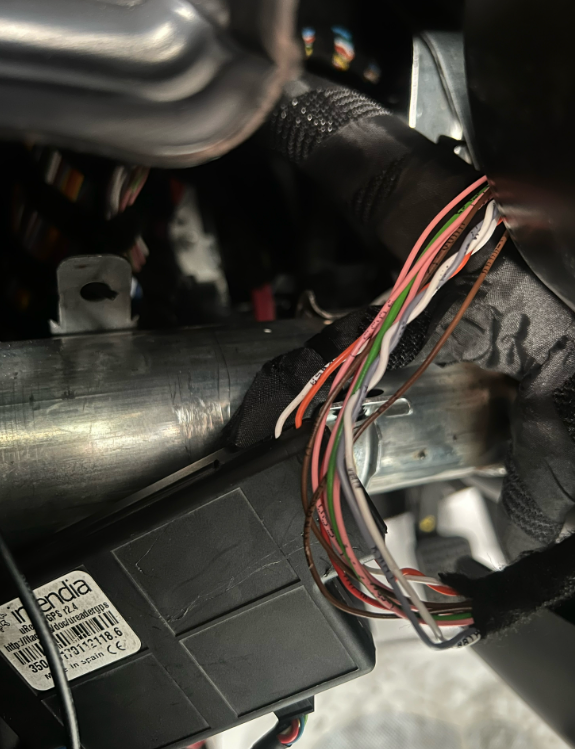

Iveco Daily (avant 2014)

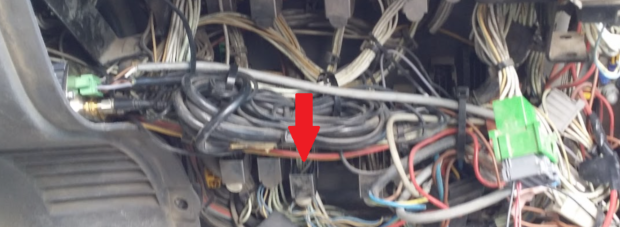

Emplacement : Dans la colonne de direction, recherchez un connecteur avec quatre câbles (vert, blanc, rose et blanc). Raccordez à la paire torsadée de fils vert et blanc.

REMARQUE : Ne raccordez pas à l’OBDII.

document Image

Iveco Daily (2014 à 2022)

Emplacement : Recherchez le connecteur OBDII derrière le tableau de bord, du côté chauffeur du véhicule. Raccordez aux broches 6 et 14 (paire torsadée de fils vert et blanc).

document Image

document Image

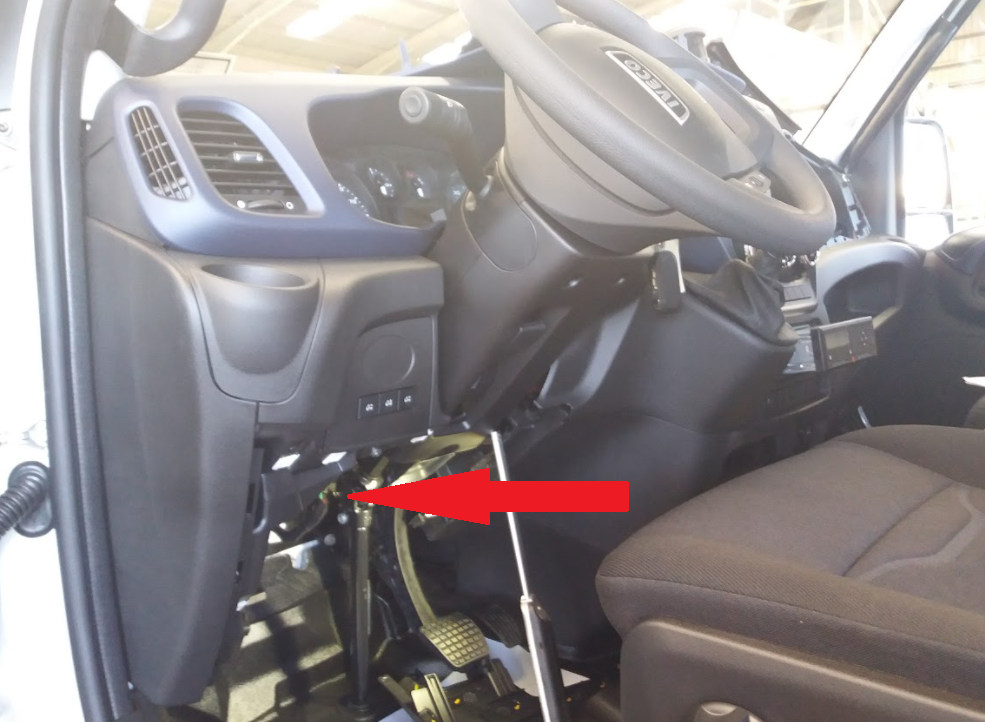

Iveco Daily (2022)

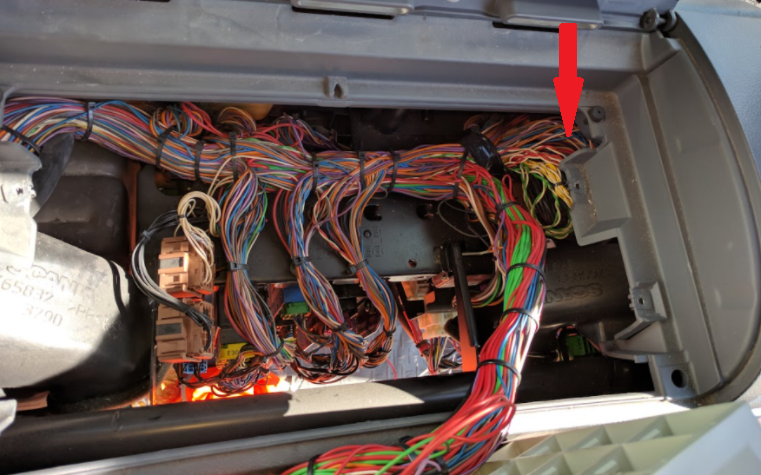

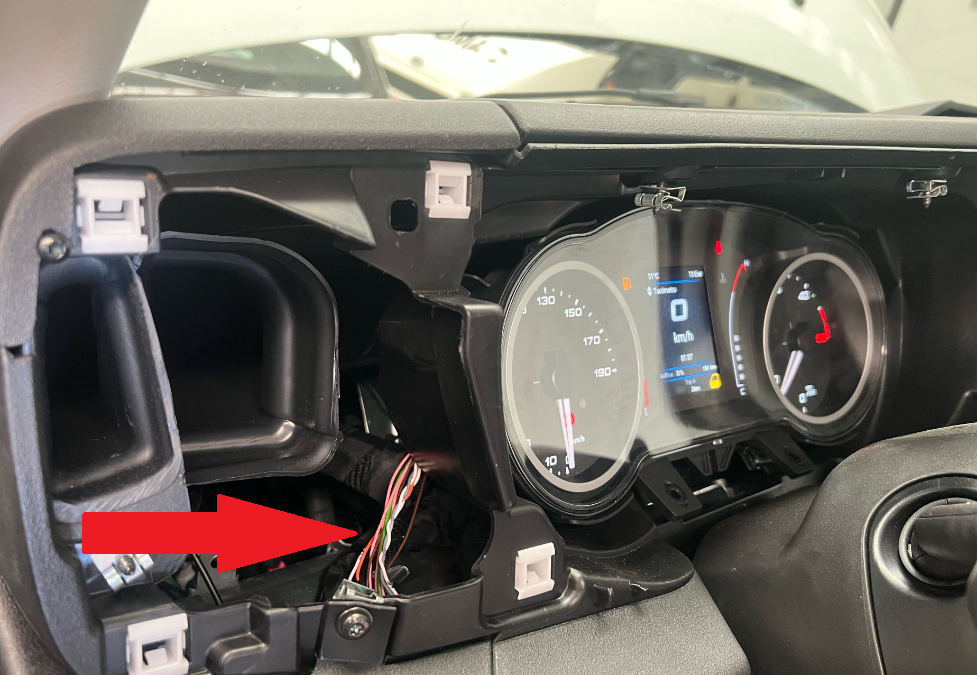

Emplacement : Recherchez un câble qui remonte à gauche du tableau de bord. Raccordez à une paire torsadée de fils blanc et orange.

REMARQUE : Il est nécessaire de dénuder le câble afin d’accéder à la paire torsadée.

document Image

document Imagedocument Image

Citroën Berlingo (2008+)

Emplacement : Recherchez le connecteur OBDII dans la boîte à gants. Raccordez aux broches 6 et 14 (fils vert et marron).

document Image

Renault Kangoo (avant 2009)

Emplacement : Recherchez le connecteur OBDII dans la boîte à gants. Raccordez aux broches 6 et 14 (fils vert et marron).

document Image

Renault Kangoo (2009+)

Emplacement : Recherchez le connecteur OBDII dans la boîte à gants. Raccordez aux broches 6 et 14 (fils orange et marron).

document Image

Bus

Volvo B5TL (2017)

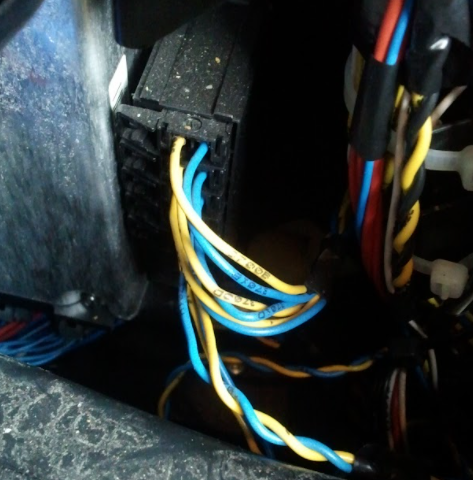

Emplacement : À l’arrière du groupe d’instruments, repérez les broches 15 et 16 du connecteur de la fiche A. Ces broches sont représentées par une paire torsadée verte et jaune.

document Image

Iveco CREALIS (2021+)

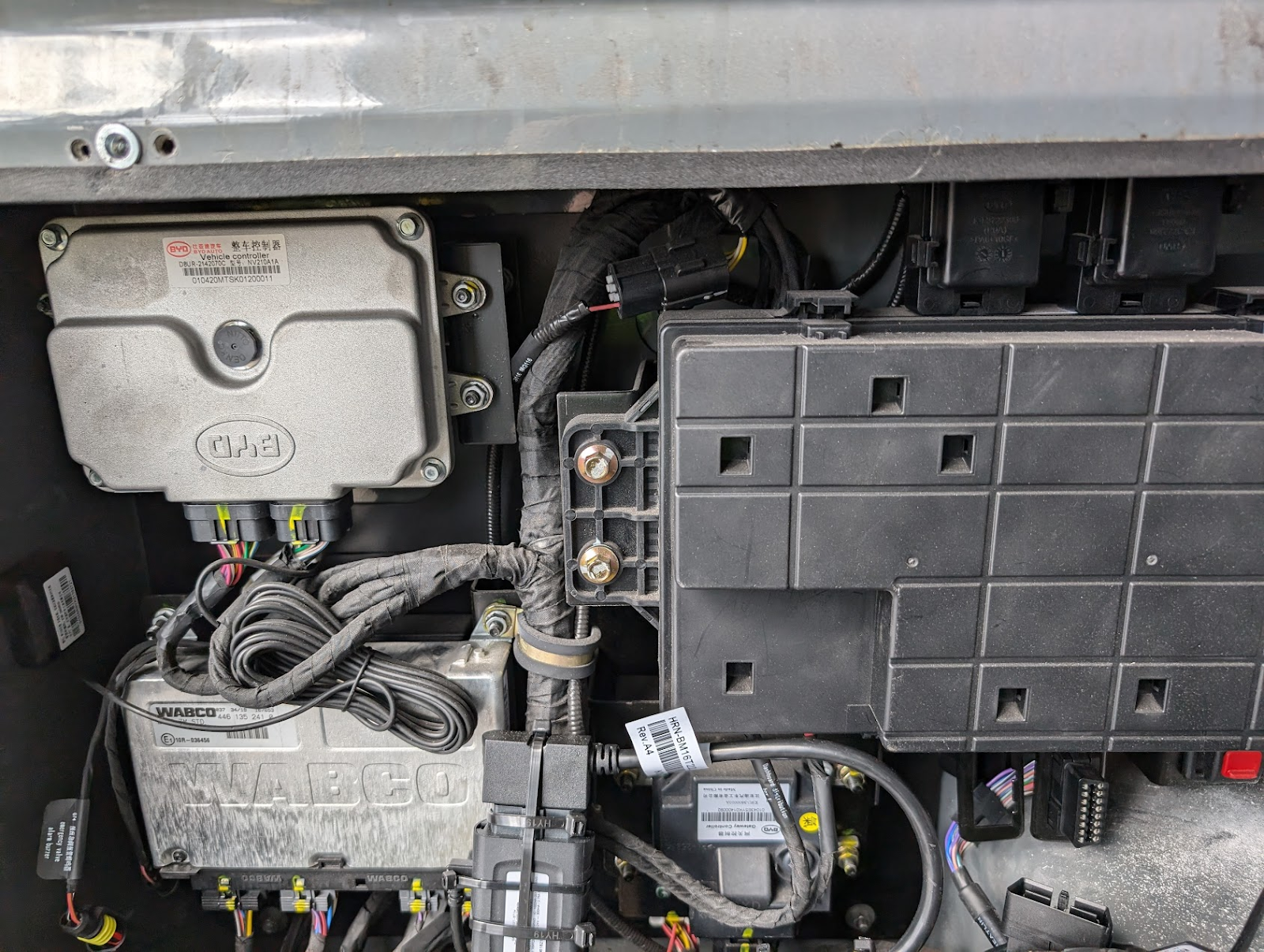

Emplacement : À l'arrière du panneau d'interconnexion pour l’alimentation et le diagnostic. Localisez les broches 1 et 2 du connecteur noir rond FMS à 4 broches ou les broches 6 et 9 du connecteur FMS vert standard à 12 broches.

✱ REMARQUE : Cette connexion à la passerelle FMS prend en charge les données de base du moteur, telles que :

  1. Vitesse du véhicule
  2. Position de la pédale d’accélérateur
  3. Niveau de carburant
  4. Température du liquide de refroidissement du moteur
  5. Régime moteur
  6. Heures-moteur
  7. Commutateur de frein/embrayage
  8. Distance totale parcourue par le véhicule
  9. Consommation de carburant totale du moteur
  10. Niveau du catalyseur

Les couleurs des fils du bus CAN peuvent être différentes entre des modèles de bus similaires, car il n'y a pas de norme de câblage.

document Image

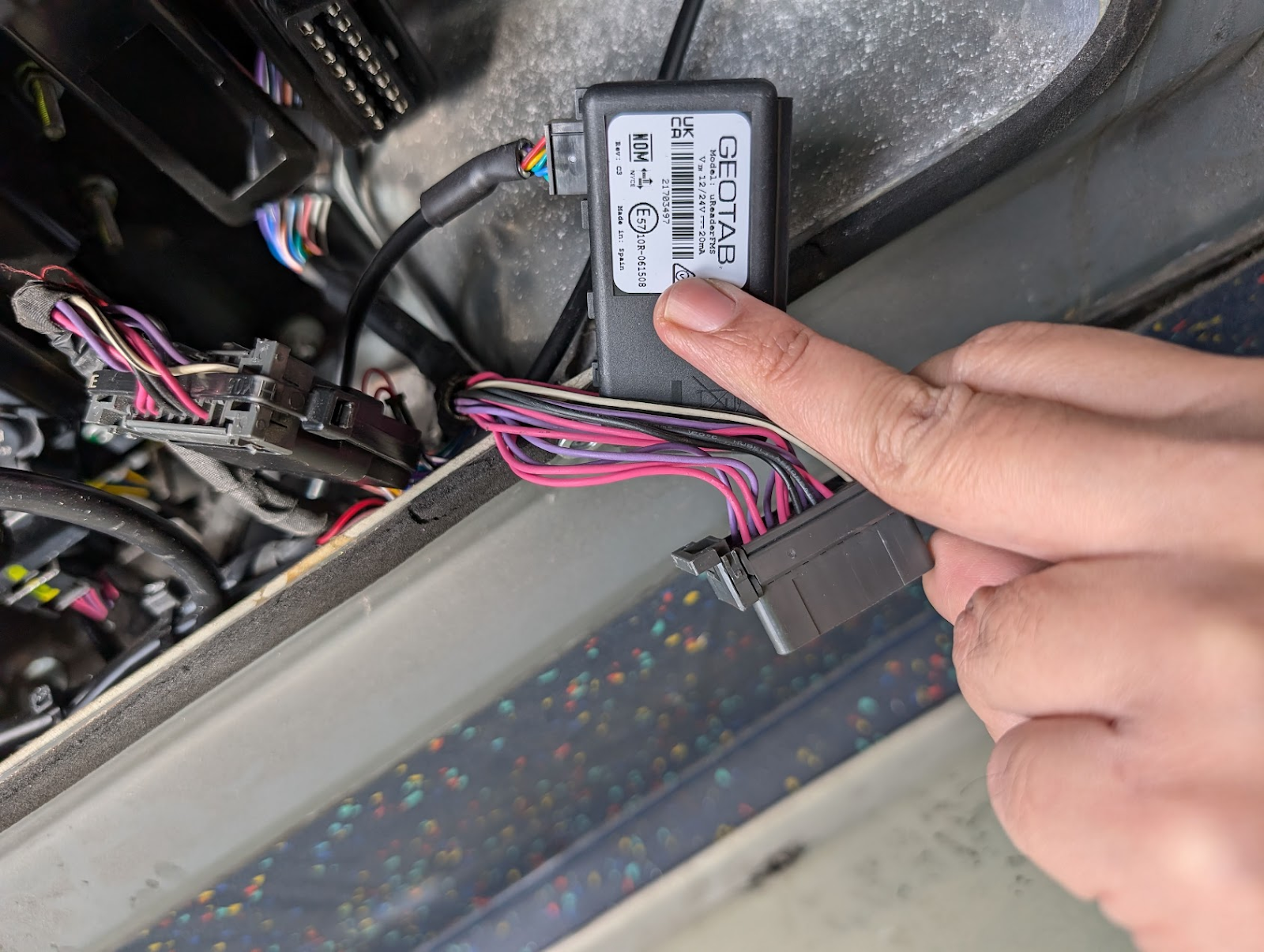

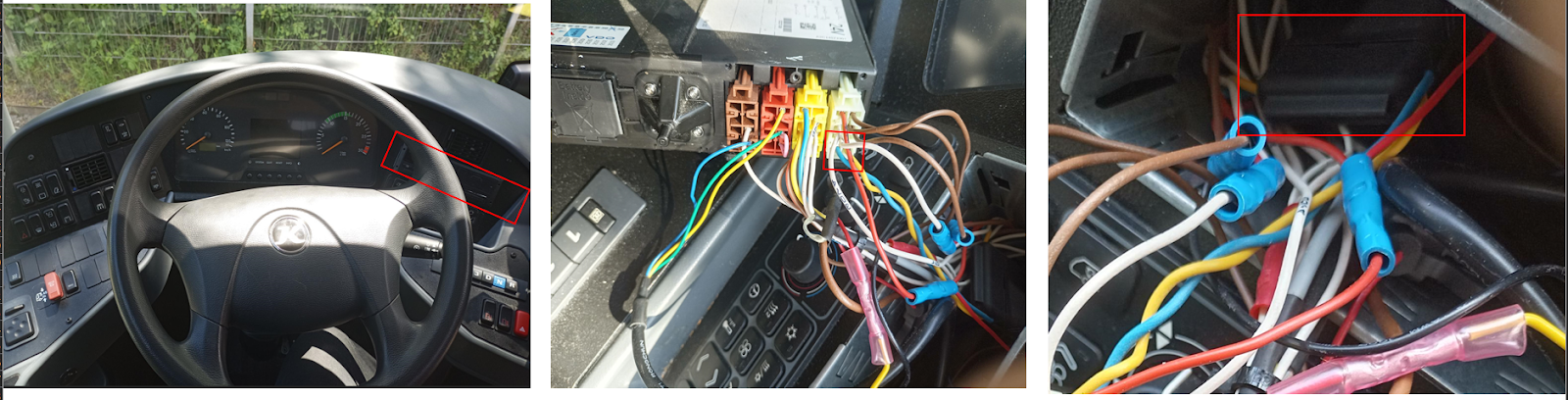

Setra S 531 DT

Emplacement : Repérer le tachygraphe à droite du tableau de bord et brancher les broches 4 et 8 du connecteur blanc du tachygraphe.

✱ REMARQUE : Les couleurs des fils du bus CAN peuvent être différentes entre des modèles de bus similaires, car il n'y a pas de norme de câblage.

document Image
