Installationsanleitung für Kühlgeräte und Zubehörlösungen

Einleitung

Bitte lesen Sie vor der Installation das Dokument zur Kompatibilität von Kühlketten-Kabelbäumen, um zu bestimmen, welche Integrationsprodukte (Kabelbäume) je nach der entsprechenden Kühlkettenmaschine benötigt werden.https://docs.google.com/spreadsheets/u/0/d/1-ne5w9VpLsAcpfac6HElAa10Ev9cxj_0bbwbajTkVQo/edit Die Daten der Kühlanlage können dann in der Asset Monitoring-Ansicht der MyGeotab™-Plattform angezeigt und analysiert werden. Weitere Informationen finden Sie im Implementierungsleitfaden zur Asset Monitoring-Lösung.https://docs.google.com/document/d/1_VffStuC5KPlckqLL0kpnZhihMcNaiKcrRBPQvRYpDc/edit#heading=h.ykl7tp9eks8b

Beachten Sie, dass die spezifischen Installationsanweisungen von der Marke, dem Modell und dem Controller der Kühlanlage abhängen. Weitere Informationen finden Sie in der folgenden Tabelle, um die Anweisungen zu finden, die Sie verwenden müssen.

Schließlich, wenn ein Thermograph in der Installation vorhanden ist, beziehen Sie sich bitte auf das Installationshandbuch für die Thermographenlösung.https://docs.google.com/document/d/18TmkccQe-gKHpvPesfZsiQsSEfGUVwUJenNDM7h4vtQ/edit?usp=sharing

! WICHTIG: Sobald die erforderlichen Installationen zwischen dem IOX-COLD/IOX-COLD RUGGED und seinen kompatiblen Lösungen (Kühlgerät und Zubehör, Thermograph, Tachograph, Erweiterungen) abgeschlossen sind, muss der IOX-COLD/IOX-COLD RUGGED mit GO9/GO9 RUGGED Geräten installiert werden, wie in den Schnellstartanleitungen beschrieben.

Die Schnellstartanleitungen für IOX-COLD und IOX-COLD RUGGED finden Sie unter den folgenden Links:

  1. IOX-COLD: gtb.link/ioxcoldhttp://gtb.link/ioxcold
  2. IOX-COLD RUGGED: gtb.link/ioxcoldruggedhttp://gtb.link/ioxcoldrugged

✱ HINWEIS : Die Geotab-Kühlkettenlösung integriert sich mit mehreren 3rd-Party 1-Draht-Temperatursensoren und Türsensorschaltern. Der Installateur, Kunde, Partner oder Wiederverkäufer sollte seine bevorzugten externen Sensoren beschaffen. Um mit IOX-COLD und IOX-COLD RUGGED kompatibel zu sein, müssen die Sensoren die folgenden Spezifikationen einhalten:

  1. Temperatursensoren müssen vom Typ DS18B20 mit der standardmäßigen 3-Draht-Konfiguration sein. Typischerweise gelb für Daten, rot für VCC und schwarz für GND, aber die Drahtfarben können je nach Hersteller variieren.

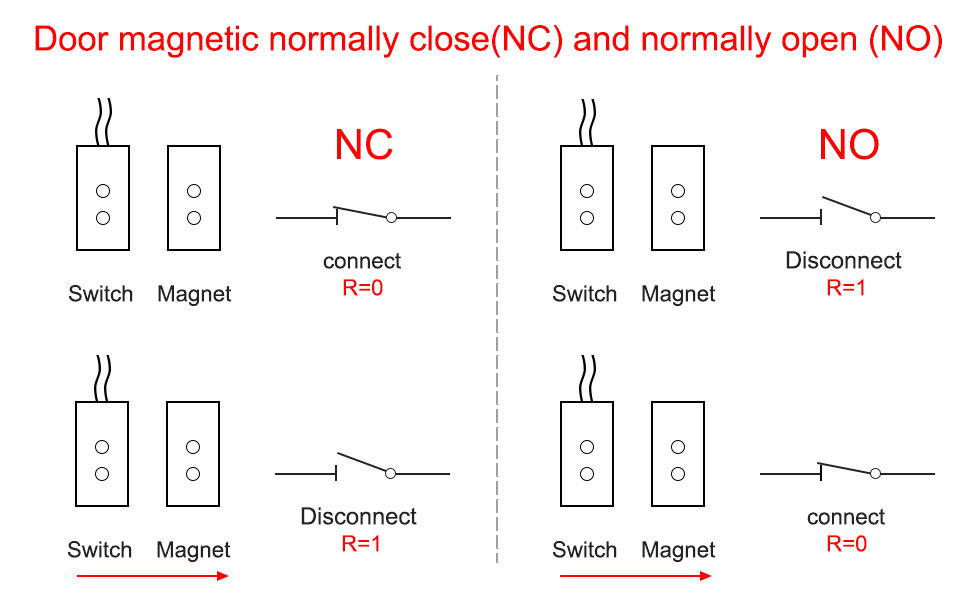

  2. Türsensoren müssen magnetisch sein, idealerweise mit einer normalerweise geschlossenen (NC) Konfiguration. Siehe das folgende Diagramm zur Referenz:

document Image

IOX-COLD

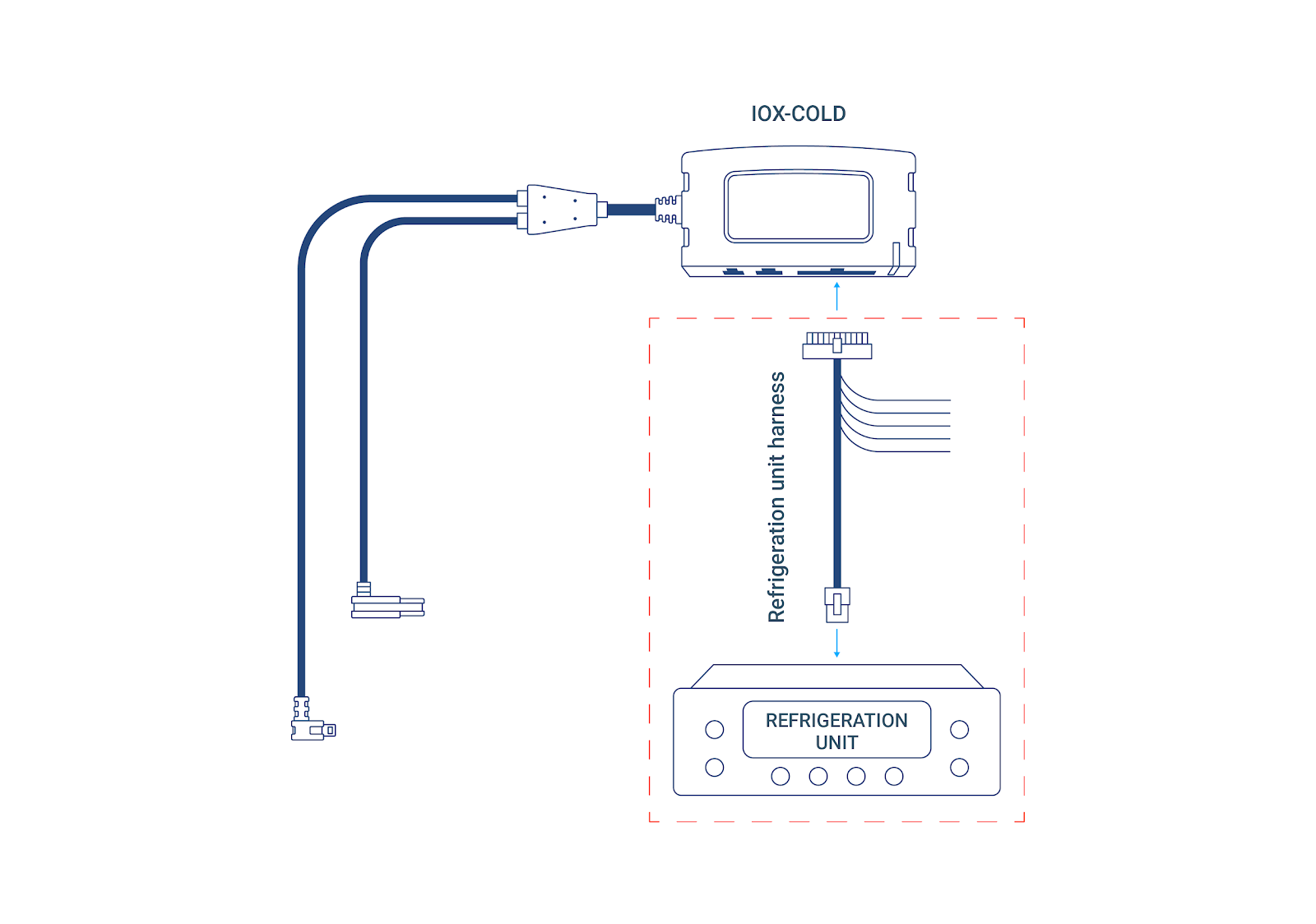

Installation der Kühltransportmanagement - Kühleinheit

Typischer Anschlussplan für die Installation

Das folgende Schema zeigt eine typische Installation, mit dem erforderlichen Kältemaschinen-Harness, abhängig von Marke, Modell und Steuerung. Bitte beziehen Sie sich auf das Dokument zur Kompatibilität von Kühltransportkabelbäumen, um zu bestimmen, welcher Kabelbaum für Ihre spezielle Situation erforderlich ist.

document Image

Installationsanleitung

Hersteller

Steuerung der Kühlanlagemodell

Installationsdokument

Hwasung

-

Professionelle Installationsanleitung für Kühltransportlösung - Hwasung [PUB]https://docs.google.com/document/u/0/d/1aEtcDHZF0Wyo4UlmpmtH3-gmg9B0pEAtA5CO0JDjWHM/edit

Thermo King

T-Serie

Professionelle Installationsanleitung für Kühltransportlösung - Thermo King TSR-2 und TSR-3 als Controller [PUB]https://docs.google.com/document/u/0/d/1VGvmONlXoyB3DgrKXmOleuhWojfyIQc0zDcBRojtceA/edit

Spedition Transicold

Supra

Professionelle Installationsanleitung für Kühltransportlösung - Carrier Supra Einheiten [PUB]https://docs.google.com/document/u/0/d/1omFsToDZCo0qi7qRbjD4oVF2WK5bcRR4FXOFkqxBfiA/edit

Spedition Transicold

Xarios/Pulsor

Professionelle Installationsanleitung für Kühltransportlösung - Carrier Xarios und Pulsor Einheiten [PUB]https://docs.google.com/document/u/0/d/1kNRktfG80tRRIKLHrzpTOiqvh6yGZS3UxyuiPan01Vk/edit

Spedition Transicold

Neos/Zephyr/Viento

Professionelle Installationsanleitung für Kühltransportlösung - Carrier Neos, Zephyr und Viento Einheiten [PUB]https://docs.google.com/document/u/0/d/1wFFH9uG0lxmlZyPN5oeLQZz9lcTriIrpNlEm99DtX1g/edit

LAE

AH1-5B14L-AG

Professionelle Installationsanleitung für Kühltransportlösung - GAH-Kühlanlagen mit LAE AH1-5B14L-AG als Controller [PUB]https://docs.google.com/document/u/0/d/1OdVjOmfR8qE8tBu9Ru_sz4bb1DoRe_ERnIY-FepXcUA/edit

Thermo King

Direct Smart Reefer-Controller (DSR)

Professionelle Installationsanleitung für Kühltransportlösung - ThermoKing DSR-Modelle (Direct Smart Reefer) [PUB]https://docs.google.com/document/u/0/d/1uCgw4V82ncapJimlR24PhVrQwo5xmQ3PpH04PNLiox4/edit

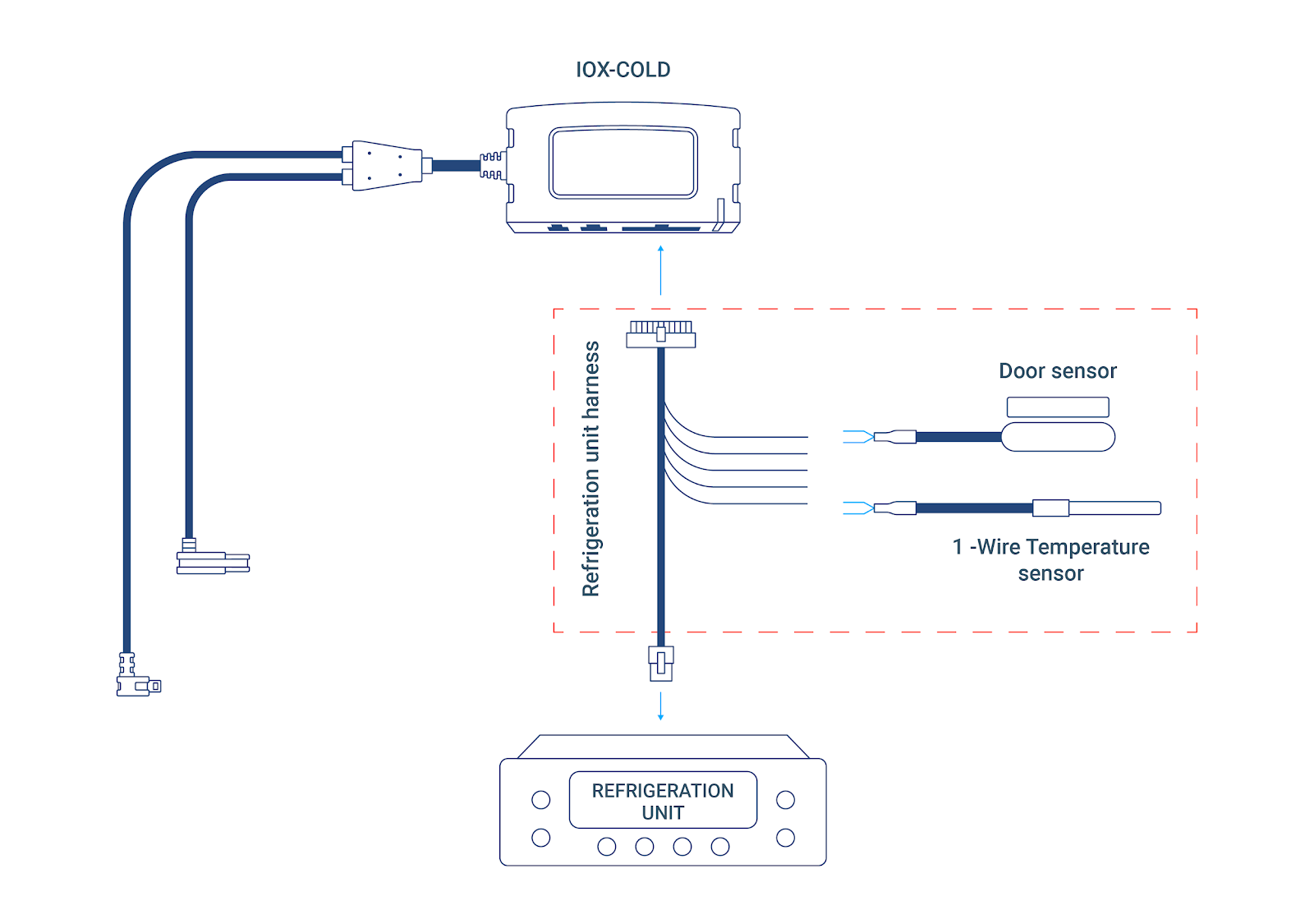

Kälteketteninstallation - Zubehör

Typischer Anschlussplan für die Installation

Das folgende Schema zeigt eine typische Installation, mit dem erforderlichen Kältemaschinen-Harness, abhängig von Marke, Modell und Steuerung. Bitte beziehen Sie sich auf das Dokument zur Kompatibilität von Kühltransportkabelbäumen, um zu bestimmen, welcher Kabelbaum für Ihre spezielle Situation erforderlich ist.https://docs.google.com/spreadsheets/d/1-ne5w9VpLsAcpfac6HElAa10Ev9cxj_0bbwbajTkVQo/edit?usp=sharing

document Image

Vorbereitung der Installation

Achten Sie darauf, dass Folgendes vorhanden ist:

Werkzeuge

  1. Ratschensatz
  1. Isolierband
    1. Kabelführung
    2. Schneidzange
    3. Greifzange
  1. Lötkolben
  2. Lötmittel
  3. Heißluftpistole
  4. Erwärmbarer Schrumpfschlauch
  5. Kabelbinder
  • Komponenten

  • Produkt

    Referenz

    Menge

    IOX-COLD

    IOX-COLD

    1

    Kabelbaum für das Kommunikationsprotokoll der Kühlanlage.

    Wird vom Modell/Controller der Kühlkette abhängen. Weitere Informationen finden Sie in der Kompatibilitätsliste und im Kabelbaumkatalog.https://docs.google.com/spreadsheets/u/0/d/1-ne5w9VpLsAcpfac6HElAa10Ev9cxj_0bbwbajTkVQo/edithttps://docs.google.com/document/d/1dWko-xOXynIF6iYTIR9fLkCkRRr8DA6Lo726avR7CsQ/edit#heading=h.ngr9apeui7tt

    1

  • 1-Draht-Temperatursensoren

  • 1-Draht-Temperatursensoren ermöglichen es Ihnen, Temperaturwerte in Fahrzeugen zu erfassen, ohne sich mit einem Thermographen zu verbinden.

  • Es ist möglich, bis zu 4 Temperatursensoren parallel zu verbinden.

  • Installationsanleitung

  • 1

    Nachdem Sie den Temperatursensor(en) am Fahrzeug installiert haben, führen Sie die Verkabelung zu den losen Drähten des IOX-COLD-Kühlkettenkabels.

    2

    Verbinden Sie die roten und schwarzen Sensorleitungen mit dem grünen losen Draht des IOX-COLD-Kaltkettenkabels.

    3

    Verbinden Sie den gelben Sensorsdraht mit dem grauen losen Draht des IOX-COLD-Kühlkettenkabels.

    document Image

    4

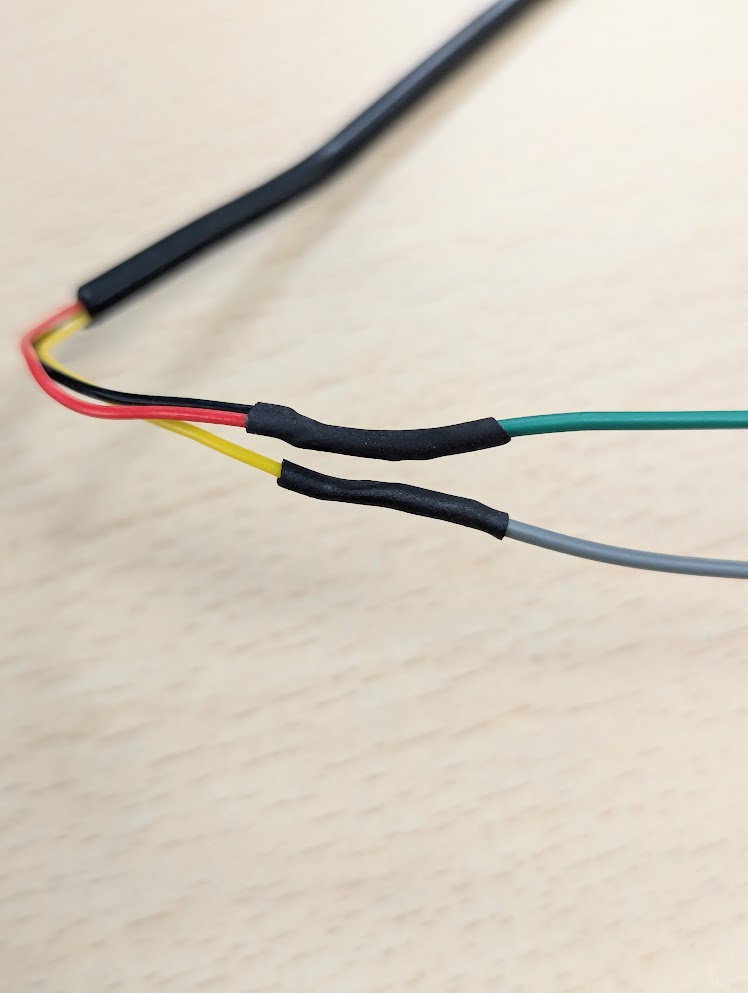

    Stellen Sie sicher, dass jede Verbindung geschützt ist, um elektrische Kurzschlüsse in der Installation zu vermeiden.

    document Image

    5

    Schließen Sie das IOX-COLD an den 22-poligen Stecker des Kühlketten-Harness an.

    document Image

  • Türsensoren

  • Türsensoren sind magnetische Schalter, die den Status der Anhängertüren (offen oder geschlossen) erkennen.

  • Der IOX-COLD kann mit bis zu zwei Türsensoren verbunden werden.

  • Installationsanleitung

  • 1

    Nach der Installation der Türsensoren am Anhänger, führen Sie deren Verkabelung zum IOX-COLD.

    2

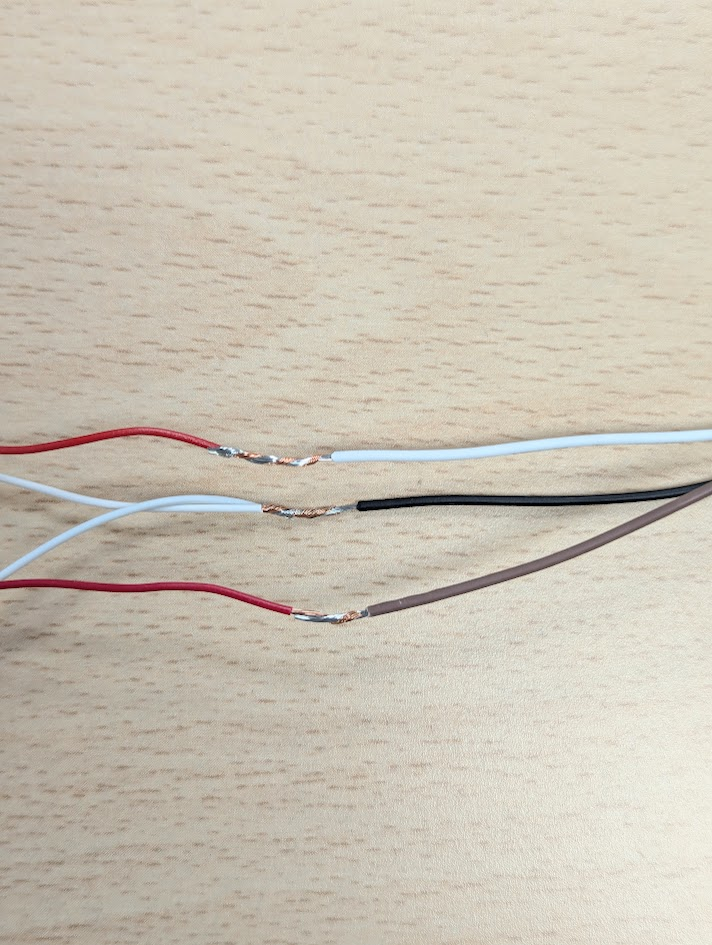

    Verbinden Sie einen Pol des magnetischen Schalters mit dem schwarzen losen Draht des IOX-COLD Kühlketten-Harness.

    document Image

    Wenn das Fahrzeug einen zweiten Türsensor enthält, verbinden Sie einen Pol des zweiten Türsensors mit dem gleichen IOX-COLD-Kaltkettenkabel, dem schwarzen losen Draht.

    document Image

    3

    Verbinden Sie den anderen Pol des Türsensors mit dem weißen losen Draht des IOX-COLD Kühlkettenkabels.

    document Image

    Wenn das Fahrzeug einen zweiten Türsensor enthält, verbinden Sie den anderen Pol dieses zweiten Türsensors mit dem gleichen braunen losen Draht des IOX-COLD-Kühlkettenkabels.

    document Image

    4

    Stellen Sie sicher, dass jede Verbindung geschützt ist, um elektrische Kurzschlüsse in der Installation zu vermeiden.

    document Image

    5

    Stecken Sie das IOX-COLD in sein Kühlketten-Geschirr.

    document Image

  • Überblick über die Zubehörverkabelung

  • Diese Tabelle fasst die vorherigen Zubehörverbindungen zusammen.

  • Lose Drähte im Kühltransportkabelbaum

    Türsensoren

    1-Draht-Temperatursensoren (bis zu 4 parallel)

    Signal

    Kabelfarbe

    Verdrahtung

    Verdrahtung

    Eingaben Erdungssignal

    Schwarz

    Haupt- und Nebentüren (Türen 1 und 2) erste Pfosten.

    Haupteingangssignal

    Weiß

    Haupttür (Tür 1) zweiter Pol

    Sekundäres Eingangssignal

    Braun

    Sekundärtür (Tür 2) zweiter Pol

    1-Draht-Masse

    Grün

    Rotes Kabel, VCC

    Schwarzes Kabel, GND

    1-Draht-Signal

    Grau

    Gelbes Kabel, Daten

  • IOX-COLD RUGGED

  • Installation der Kühltransportmanagement - Kühleinheit

  • Typischer Anschlussplan für die Installation

  • Das folgende Schema zeigt eine typische Installation, mit dem erforderlichen Kältemaschinen-Harness, abhängig von Marke, Modell und Steuerung. Bitte beziehen Sie sich auf das Dokument zur Kompatibilität von Kühltransportkabelbäumen, um zu bestimmen, welcher Kabelbaum für Ihre spezielle Situation erforderlich ist.https://docs.google.com/spreadsheets/d/1-ne5w9VpLsAcpfac6HElAa10Ev9cxj_0bbwbajTkVQo/edit?usp=sharing

  • document Image

  • Installationsanleitung

  • Hersteller

    Modell oder Controller der Kühleinheit

    Installationsanweisung

    Thermo King

    Smart Reefer 2 (SR-2)

    Professionelle Installationsanleitung für Kühltransportlösung - Thermo King-Anhängermodelle mit Smart Reefer 2, 3 und 4 als Controller [PUB]https://docs.google.com/document/u/0/d/1MayvpvsXha2FFnSTOpab_abwzAA3SyW3ghz2Vz5cefw/edit

    Smart Reefer 3 (SR-3)

    Smart Reefer 4 (SR-4)

    Thermoguard V-Controller (TG-V)

    Professionelle Installationsanleitung für Kaltkettenlösungen - Thermo King Anhängereinheiten mit Thermoguard IV- und V-Controllern [PUB]https://docs.google.com/document/u/0/d/1gQxM5HlyXuPDZ1n5SS4FhcTGhCtU_I-lhEMhceMmHNM/edit

    Thermoguard P P-IV-Controller (P-IV)

    Thermoguard uP-IV Multi-Temp.-Controller

    Thermoguard uP-V-Controller (uP-V)

    Thermoguard VI-Controller (TG-VI)

    Professionelle Installationsanleitung für Kühltransportlösungen - Anhängereinheiten von Thermo King mit Thermoguard VI-Controllern [PUB]https://docs.google.com/document/u/0/d/13I95SZWSI5yRJoLrD4VcmPvwnPM46pQEjLvmm_dlT6w/edit

    Thermoguard uP-VI-Controller (uP-VI)

    Spedition Transicold

    Vektor/Ultra/Maxima

    Professionelle Installationsanleitung für Kühltransportlösung - Carrier Vector/Maxima/Ultra [PUB]https://docs.google.com/document/u/0/d/1Eg0dXFbCzFJvZbPcZIkh1tYU1a5bhFlWmwJhfS9S_ZI/edit

    Spedition Transicold

    X2100A

    Professionelle Installationsanleitung für Kühltransportlösung - Carrier X2100A [PUB]https://docs.google.com/document/u/0/d/1SKoLClfvs3S_pyQ1BWDLD9r0q5pYIwFYIFyQx2DgyCI/edit

  • Kälteketteninstallation - Zubehör

  • Typischer Anschlussplan für die Installation

  • Das folgende Schema zeigt eine typische Installation, mit dem erforderlichen Kältemaschinen-Harness, abhängig von Marke, Modell und Steuerung. Bitte beziehen Sie sich auf das Dokument zur Kompatibilität von Kühltransportkabelbäumen, um zu bestimmen, welcher Kabelbaum für Ihre spezielle Situation erforderlich ist.https://docs.google.com/spreadsheets/d/1-ne5w9VpLsAcpfac6HElAa10Ev9cxj_0bbwbajTkVQo/edit?usp=sharing

  • document Image

  • Vorbereitung der Installation

  • Achten Sie darauf, dass Folgendes vorhanden ist:

  • Werkzeuge

    1. Ratschensatz
  • Isolierband
  • Kabelführung
  • Schneidzange
  • Greifzange
  • Lötkolben
  • Lötmittel
  • Heißluftpistole
  • Erwärmbarer Schrumpfschlauch
  • Kabelbinder
  • Komponenten

    Produkt

    Referenz

    Menge

    IOX-COLD

    IOX-COLD RUGGED

    1

    Zubehör für Schnittstellenkabelbaum

    HRN-RCCAC

    1

    1-Draht-Temperatursensoren

    1-Draht-Temperatursensoren ermöglichen es Ihnen, Temperaturwerte in Fahrzeugen zu erfassen, ohne sich mit einem Thermographen verbinden zu müssen.

    Es ist möglich, bis zu 4 Temperatursensoren parallel zu verbinden.

    Installationsanweisungen

    1

    Nach der Installation des/der Temperatursensor(en) am Anhänger, führen Sie deren Verkabelung zum IOX-COLD RUGGED.

    2

    Verbinden Sie die roten und schwarzen Sensorkabel mit dem grünen losen Draht des Kabelbaums HRN-RCCAC.

    document Image

    3

    Verbinden Sie den gelben Sensorsensor mit dem grauen losen Draht des Kabelbaums HRN-RCCAC.

    document Image

    4

    Stellen Sie sicher, dass jede Verbindung geschützt ist, um elektrische Kurzschlüsse in der Installation zu vermeiden.

    document Image

    5

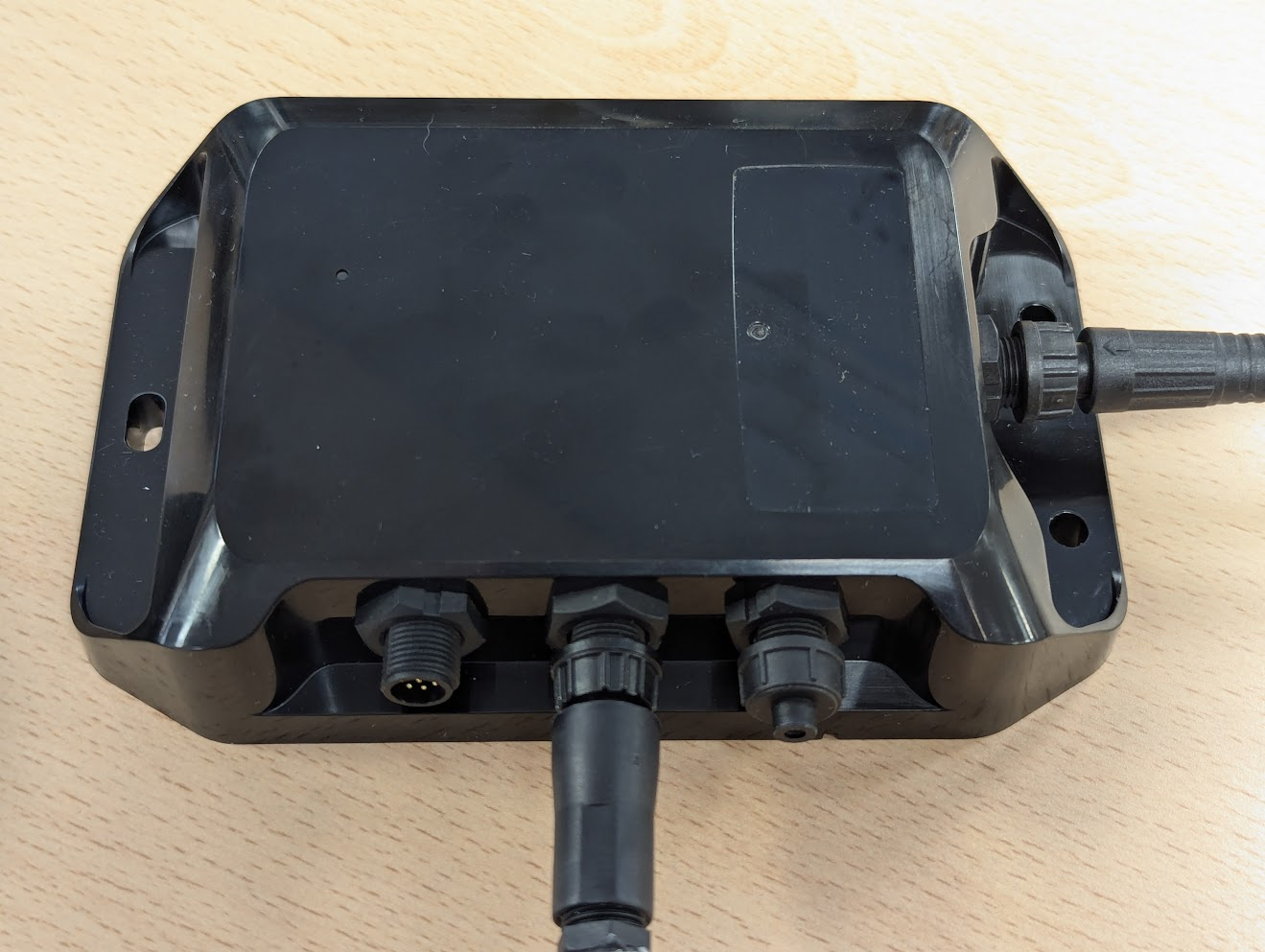

    Stecken Sie das IOX-COLD RUGGED in den HRN-RCCAC-Harness.

    document Image

    Türsensoren

    Türsensoren sind magnetische Schalter, die den Status der Anhängertüren (offen oder geschlossen) erkennen, um die Temperaturlieferung während des Transports effizient zu verfolgen und Probleme zu beheben.

    Der IOX-COLD RUGGED kann mit bis zu zwei Türsensoren verbunden werden.

    Installationsanleitung

    1

    Nach der Installation der Türsensor(en) am Anhänger, führen Sie deren Verkabelung zum IOX-COLD RUGGED.

    2

    Verbinden Sie einen Pol des Magnetschalters mit dem losen schwarzen Draht des Kabelbaums HRN-RCCAC.

    document Image

    Wenn das Fahrzeug einen zweiten Türsensor enthält, verbinden Sie einen Pol dieses zweiten Türsensors mit dem losen schwarzen Draht des Kabelbaums HRN-RCCAC.

    document Image

    3

    Verbinden Sie den anderen Pol des Türsensors mit dem losen weißen Draht des Kabelbaums HRN-RCCAC.

    document Image

    Wenn das Fahrzeug einen zweiten Türsensor enthält, verbinden Sie den anderen Pol dieses zweiten Türsensors mit dem braunen losen Draht des HRN-RCCAC.

    document Image

    4

    Stellen Sie sicher, dass jede Verbindung geschützt ist, um elektrische Kurzschlüsse in der Installation zu vermeiden.

    document Image

    5

    Stecken Sie das IOX-COLD RUGGED in den HRN-RCCAC-Harness.

    document Image

    Überblick über die Zubehörverkabelung

    Diese Tabelle fasst die vorherigen Zubehörverbindungen zusammen.

    HRN-RCCAC lose Kabel

    Türsensoren

    1-Draht-Temperatursensor

    Signal

    Kabelfarbe

    Verdrahtung

    Verdrahtung

    Eingaben Erdungssignal

    Schwarz

    Haupt- und Nebentüren (Tür 1 & 2) zuerst Pfosten.

    Haupteingangssignal

    Weiß

    Haupttür (Tür 1) sekundärer Pfosten

    Sekundäres Eingangssignal

    Braun

    Sekundärtür (Tür 2) sekundärer Pol

    1-Draht-Masse

    Grün

    Rotes Kabel, VCC

    Schwarzes Kabel, GND

    1-Draht-Signal

    Grau

    Gelbes Kabel, Daten

    Wichtige Sicherheitshinweise und Nutzungsbeschränkungen

    Die aktuelle Version der Nutzungsbeschränkungen finden Sie hier: goo.gl/k6Fp0w .https://goo.gl/k6Fp0w

    WARNUNG! Versuchen Sie niemals, Produkte zu installieren, zu konfigurieren oder auszubauen, während das Fahrzeug in Bewegung oder anderweitig in Betrieb ist. Jegliche Arbeiten in Bezug auf Installation, Konfiguration oder Ausbau dürfen nur an stehenden Fahrzeugen durchgeführt werden, die sicher abgestellt sind. Der Versuch, Geräte während des Betriebs zu warten, kann Fehlfunktionen oder Unfälle verursachen, die zum Tod oder zu schweren Verletzungen führen können.

    WARNUNG! Alle fahrzeuginternen Geräte und die zugehörigen Kabel müssen sicher befestigt und von allen Fahrzeugsteuerelementen einschließlich Gas-, Brems- und Kupplungspedalen ferngehalten werden. Die Geräte und Kabel müssen in regelmäßigen Abständen überprüft werden, damit sie stets sicher befestigt sind. Lose Kabel oder Geräte können die Verwendung der Fahrzeugsteuerungen behindern. Dies kann unerwartetes Beschleunigen, Bremsen oder einen sonstigen Verlust der Fahrzeugkontrolle verursachen, was zum Tod oder zu schweren Verletzungen führen kann. Unsachgemäß befestigte fahrzeuginterne Geräte können sich bei einem plötzlichen Beschleunigen oder Abbremsen lösen und den Bediener beeinträchtigen, was zu Verletzungen führen kann.

    WARNUNG! Wenn zu irgendeinem Zeitpunkt nach der Installation eines fahrzeuginternen Geräts eine Warnleuchte auf dem Armaturenbrett aufleuchtet bzw. das Fahrzeug stehen bleibt oder einen merklichen Leistungsabfall aufweist, schalten Sie den Motor ab, entfernen Sie das Gerät, und wenden Sie sich an Ihren Fachhändler. Wird ein Fahrzeug, das diese Anzeichen aufweist, weiterhin verwendet, kann dies zum Verlust der Kontrolle über das Fahrzeug und in der Folge zu schweren Verletzungen führen.

    WARNUNG! Ihre fahrzeuginternen Geräte müssen frei von Schmutz, Wasser und anderen Umweltkontaminationen sein. Andernfalls können Fehlfunktionen des Geräts oder Kurzschlüsse auftreten, die zu Brandgefahr, Fahrzeugbeschädigung oder schweren Verletzungen führen können.

    WARNUNG! Versuchen Sie niemals, die Geräte aus dem Fahrzeug zu entfernen, in dem sie ursprünglich installiert wurden, um sie in einem anderen Fahrzeug zu installieren. Nicht alle Fahrzeuge sind kompatibel, was unerwartete Wechselwirkungen mit Ihrem Fahrzeug, wie z. B. einen plötzlichen Stromausfall oder ein unerwartetes Abschalten des Fahrzeugmotors während des Betriebs verursachen oder zu einer schlechten oder unregelmäßigen Fahrzeugleistung und somit zum Tod oder zu schweren Verletzungen und/oder Fahrzeugschäden führen kann.

    HINWEIS: Dieses Produkt enthält keine vom Benutzer zu wartenden Teile. Konfiguration, Wartung und Reparaturen dürfen nur von einem autorisierten Händler oder Techniker durchgeführt werden. Eine unbefugte Wartung dieser Produkte führt zum Erlöschen der Produktgarantie.
